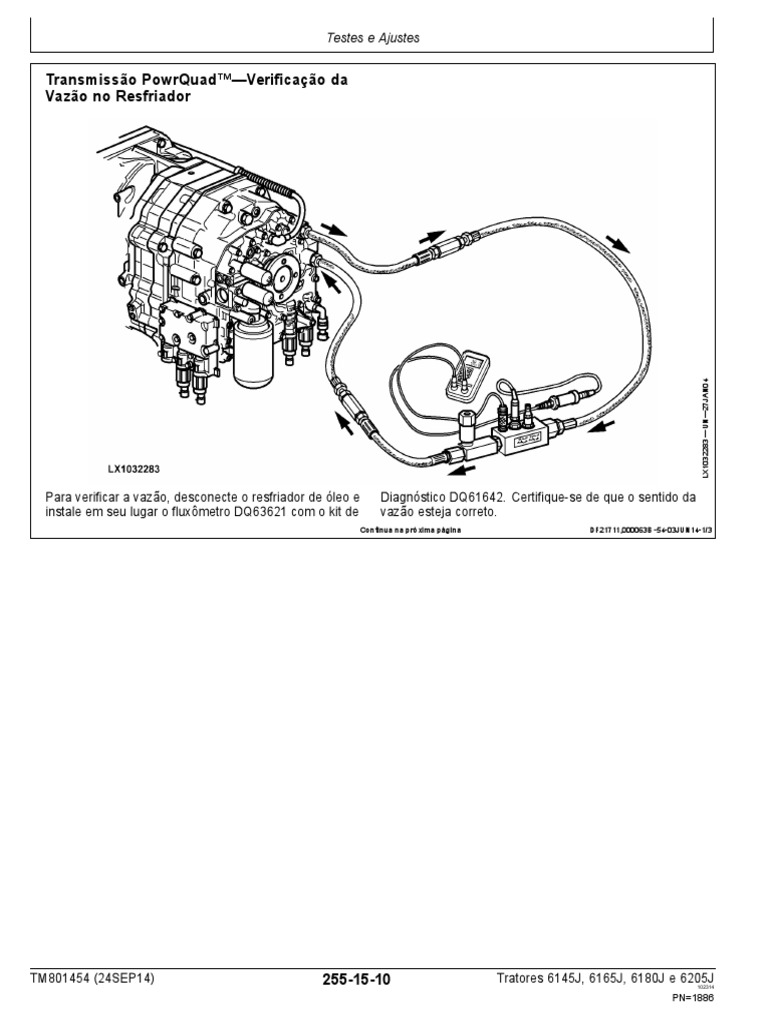

Transmissão PowrQuad™—Verificação da
Vazão no Resfriador
LX1032283 —UN—27JAN04
Para verificar a vazão, desconecte o resfriador de óleo e Diagnóstico DQ61642. Certifique-se de que o sentido da
instale em seu lugar o fluxômetro DQ63621 com o kit de vazão esteja correto.
Continua na próxima página DF21711,000063B -54-03JUN14-1/3
PN=1886
Testes e Ajustes
LX1031142 —UN—13MAR03
mangueira do fluxômetro.
4. Em vez do resfriador de óleo, conecte o fluxômetro
DQ63621 com o DQ61642 diretamente nas
mangueiras para o resfriador de óleo. Certifique-se
de que o sentido da vazão esteja correto. Abra
totalmente o restritor no testador.
5. Aqueça o óleo hidráulico a 45 °C (113 °F).
6. Deixe o motor funcionando a 1000 rpm.
7. Leia a vazão.
3
Vazão no resfriador - 6145J —Especificação
Vazão a 1000
LX1031141 —UN—19FEB03
rpm—Vazão..................................................................................20 l/min
5.3 U.S. gpm
4
Vazão no resfriador - 6145J , 6165J e 6180J—Especificação
Vazão a 1000
rpm—Vazão..................................................................................24 l/min
6.3 U.S. gpm
LX1031138 —UN—19FEB03
9. Leia a vazão.
3
Vazão no resfriador - 6145J —Especificação
Vazão a 2100
rpm—Vazão..................................................................................68 l/min
18.0 U.S. gpm
4
Vazão no resfriador - 6145J , 6165J e 6180J—Especificação
Vazão a 2100
rpm—Vazão..................................................................................63 l/min 1 2
A—Conexão L156941 (2 D—Conexão AL155400 (2
16.6 U.S. gpm
utilizadas) utilizadas)
2 1
Vazão no resfriador - 6205J—Especificação B—Conexão L63817 (2 E— Braçadeira L152608 (2
utilizadas) utilizadas)
Vazão a 2100
C—Conexão limitadora
rpm—Vazão..................................................................................71 l/min KJD10352 (2 utilizadas)
18.8 U.S. gpm
PN=1887
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Válvula de Alívio do Resfriador
LX1032283 —UN—27JAN04
Para verificar a válvula de alívio do resfriador, desconecte DQ63621 com o Kit de Diagnóstico DQ61642.
o resfriador de óleo e instale em seu lugar o fluxômetro Certifique-se de que o sentido da vazão esteja correto.
Continua na próxima página DF21711,000063C -54-20FEB14-1/2
PN=1888
Testes e Ajustes
LX1031142 —UN—13MAR03
mangueira do fluxômetro.
4. Em vez do resfriador de óleo, conecte o fluxômetro
DQ63621 e DQ61642 diretamente nas mangueiras
para o resfriador de óleo. Certifique-se de que o
sentido da vazão esteja correto. Abra totalmente o
restritor no testador.
5. Aqueça o óleo hidráulico até 45 °C (113 °F).
6. Opere o motor a 2300 rpm.
7. Feche lentamente o restritor no fluxômetro. A vazão
diminui à medida que o limitador se fecha. Ao mesmo
tempo a pressão se eleva até a válvula de alívio do
LX1031141 —UN—19FEB03
resfriador abrir.
Especificação
Pressão de abertura,
válvula de alívio do
resfriador—Diferença de
pressão com o motor a
2300 rpm..................................................................................... 950 kPa
9,5 bar
138 psi
LX1031138 —UN—19FEB03
1 2
A—Conexão L156941 (2 D—Conexão AL155400 (2
utilizadas) utilizadas)
2 2
B—Conexão L63817 (2 E—Braçadeira L152608 (2
utilizadas) utilizadas)
C—Conexão limitadora
KJD10352 (2 utilizadas)
1
Disponível como peça sobressalente
2
Disponível como peça de reposição
DF21711,000063C -54-20FEB14-2/2
PN=1889
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão do Sistema
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1030454 —UN—21AUG02
Teste.
PN=1890
Testes e Ajustes
CQ219510 —UN—09SEP03
CUIDADO: Certifique-se de que o trator
permaneça imobilizado durante todo o teste.
Mova a alavanca de acionamento da marcha à ré
para a posição neutra e a alavanca de mudança
de faixa para a posição de estacionamento:
LX1025724 —UN—12MAR01
Remova o sensor de temperatura (A) antes
de instalar o orifício de teste.
PN=1891
Testes e Ajustes
Transmissão PowrQuad™—Verificação
da Pressão do Óleo de Arrefecimento
(Embreagem de Avanço)
Para ver a ilustração dos orifícios de testes, consulte a
LX1025725 —UN—12MAR01
seção 255-15, Transmissão PowrQuad™—Orifícios de
Teste.
PN=1892
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão do Óleo de Arrefecimento (Freio de
Reversão)
Para ver a ilustração dos orifícios de testes, consulte a
LX1025726 —UN—12MAR01
seção 255-15, Transmissão PowrQuad™—Orifícios de
Teste.
DF21711,0000640 -54-21FEB14-1/1
PN=1893
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão na Embreagem de Avanço
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1025727 —UN—12MAR01
Teste.
PN=1894
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão no Freio de Reversão
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1025728 —UN—12MAR01
Teste.
PN=1895
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão no Freio B1
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1025729 —UN—12MAR01
Teste.
PN=1896
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão no Freio B2
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1025730 —UN—12MAR01
Teste.
Transmissão PowrQuad™—Verificação da
Pressão no Freio B3
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1025731 —UN—12MAR01
Teste.
PN=1897
Testes e Ajustes
Transmissão PowrQuad™—Verificação da
Pressão na Embreagem C4
Para ver a ilustração dos orifícios de testes, consulte a
seção 255-15, Transmissão PowrQuad™—Orifícios de
LX1028190 —UN—15AUG02
Teste.
1. Remova a conexão.
2. Para conectar o sistema de medição de pressão,
instale um cotovelo e uma mangueira de pressão.
Use uma arruela comercial de cobre como vedação
entre o orifício de teste e a mangueira hidráulica.
LX1030457 —UN—21AUG02
1
A—Orifício de teste (AL80099) C—Mangueira hidráulica
1
B—Arruela de cobre (AL157634)
1
(comercial) D—Cotovelo (38H5016)
1
Disponível como peça de reposição
DF21711,0000646 -54-21FEB14-1/2
LX1030449 —UN—15AUG02
6. Leia a pressão.
Especificação
Tratores 6145J, 6165J e
6180J—Pressão a 2100
rpm............................................................................................ 1750 kPa
17,5 bar
255 psi
Tratores 6205J—Pressão
a 2100 rpm................................................................................ 2000 kPa
Especificação
20 bar
Tampa—Torque.............................................................................20 N·m
290 psi
15 lb.-ft.
7. Ao concluir o teste, instale e aperte o bujão.
DF21711,0000646 -54-21FEB14-2/2
PN=1898
Testes e Ajustes
LX1025736 —UN—15AUG01
A—Módulo PowrQuad™ C—Mola F— Tampa
B—Válvula reguladora de D—Calço
pressão E—O-ring
NOTA: O ajuste da pressão do sistema é o mesmo, 3. Ajuste a pressão do sistema adicionando ou retirando
independentemente do tipo de atuação, elétrica calços (D).
ou mecânica, do módulo PowrQuad™.
4. Instale e aperte o conector (F).
1. Remova o conector (F). Especificação
Válvula reguladora
2. Retire a válvula reguladora de pressão e faça uma
de pressão,
inspeção visual. Se necessário, conserte as peças.
conector—Torque..........................................................................30 N·m
NOTA: Cada calço altera a pressão em 60 kPa (0,6 bar; 22 lb.-ft.
8.7 psi). Remover arruelas diminui a pressão.
Adicionar arruelas aumenta a pressão.
PowrQuad é uma marca registrada da Deere & Company
DF21711,0000647 -54-21FEB14-1/1
PN=1899
Testes e Ajustes
Transmissão PowrQuad™—Tabela de
Resultados do Teste
Resultados das verificações na transmissão PowrQuad™
Proprietário: Data:
Modelo: No. de série do Hora:
trator:
Problema na transmissão:
PN=1900
Testes e Ajustes
Pressão no Tratores 6145J, 6165J e 6180J: 1750 kPa (17,5 bar) kPa ( bar) ( psi)
freio B1, (255 psi)
verificação Tratores 6205J: 2000 kPa (20 bar) (290 psi)
Pressão no Tratores 6145J, 6165J e 6180J: 1750 kPa (17,5 bar) kPa ( bar) ( psi)
freio B2, (255 psi)
verificação Tratores 6205J: 2000 kPa (20 bar) (290 psi)
Pressão no Tratores 6145J, 6165J e 6180J: 1750 kPa (17,5 bar) kPa ( bar) ( psi)
freio B3, (255 psi)
verificação Tratores 6205J: 2000 kPa (20 bar) (290 psi)
Pressão na Tratores 6145J, 6165J e 6180J: 1750 kPa (17,5 bar) kPa ( bar) ( psi)
embreagem (255 psi)
C4, verificação Tratores 6205J: 2000 kPa (20 bar) (290 psi)
a
Para a Transmissão PowrQuad™ número de peça AR215303 (versão anterior). Espessura da engrenagem da bomba de óleo da
transmissão é 19,49 mm. Verifique o número de peça na placa do número de série da transmissão PowrQuad™.
b
Para a Transmissão PowrQuad™ número de peça AL173866 (versão atual). Espessura da engrenagem da bomba de óleo da transmissão
é 17,25 mm. Verifique o número de peça na placa do número de série da transmissão PowrQuad™.
DF21711,0000648 -54-03JUN14-2/2
CQ184530 —UN—25MAY99
NOTA: Posicione a alavanca em primeira marcha.
CQ184550 —UN—25MAY99
o cabo de controle (G), conecte o cabo de
controle (F) e verifique novamente seu ajuste
(consulte Transmissão PowrQuad—Ajuste do
Cabo de Avanço/Marcha à Ré).
PN=1901
