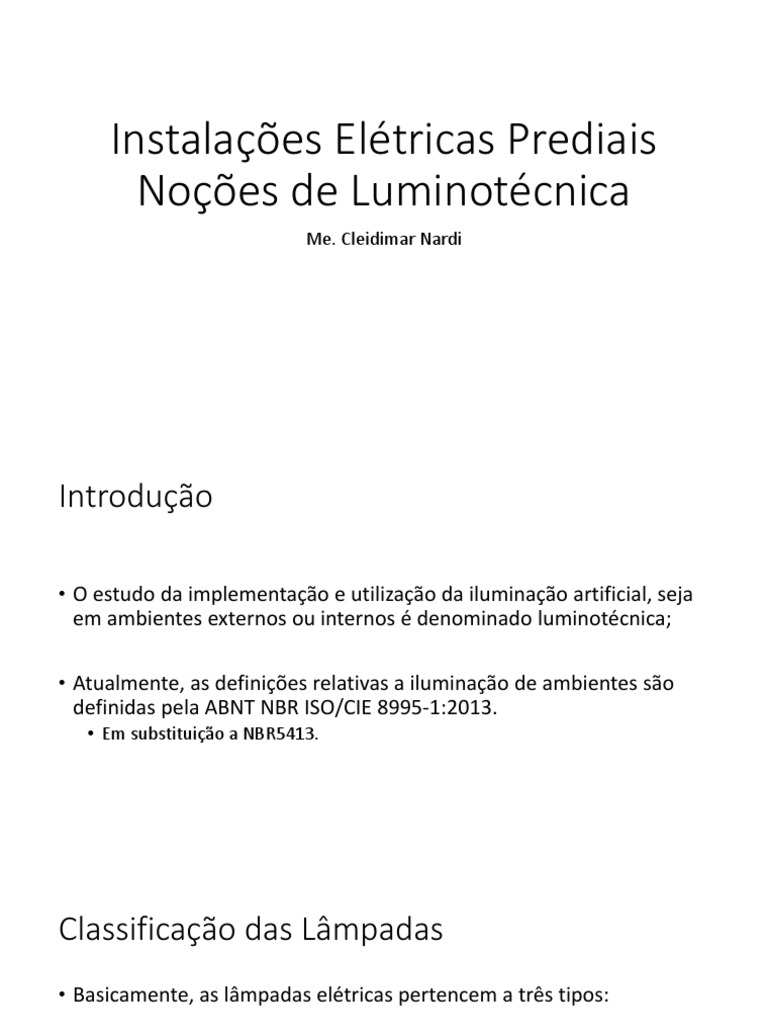

Instalações Elétricas Prediais

Noções de Luminotécnica
Me. Cleidimar Nardi
Introdução

• O estudo da implementação e utilização da iluminação artificial, seja

em ambientes externos ou internos é denominado luminotécnica;

• Atualmente, as definições relativas a iluminação de ambientes são

definidas pela ABNT NBR ISO/CIE 8995-1:2013.
• Em substituição a NBR5413.
Classificação das Lâmpadas
• Basicamente, as lâmpadas elétricas pertencem a três tipos:

• Incandescentes;
• Estão sendo descontinuadas. Apenas algumas aplicações específicas continuam
utilizando estas tecnologias.

• Descargas;
• Lâmpadas fluorescentes se incluem nesta classificação.

• Estado sólido – LED (Light Emitting Diode);

• Estão conquistando mercado devido suas diversas vantagens.
Lâmpadas Incandescentes
• Resultam do aquecimento de
um fio, pela passagem da
corrente elétrica até a
incandescência.
• As lâmpadas incandescentes
comuns são compostas de:
• Um bulbo de vidro
• Uma base de cobre ou outras ligas;
• Um conjunto de peças que contêm
o filamento de tungstênio.
• Rendimento de 15 lumens/watt;
• Fator de potência unitário.
Lâmpadas de Descarga
• São lâmpadas que funcionam pela passagem de uma descarga
elétrica num meio de gases metálicos — mercúrio, xenônio, sódio etc.

• Lâmpadas fluorescentes;
• Lâmpadas fluorescentes compactas;
• Lâmpadas a vapor de mercúrio;
• Lâmpadas a vapor de sódio de alta pressão;
• Lâmpadas a multivapor metálico.
Lâmpadas fluorescentes
• São mais indicadas para iluminação de interiores, como escritórios,
lojas, indústrias;
• Em residências, as lâmpadas fluorescentes podem ser usadas em
cozinhas, banheiros, garagens, etc;
• Essas lâmpadas não permitem o destaque perfeito das cores,
devido ao baixo Índice de reprodução de cores;
• Fator de potência abaixo do unitário;
• Rendimento de aproximadamente 50 a 80 lumens/watt
Lâmpadas fluorescentes compactas
• Possuem durabilidade em média, 10 vezes maior que incandescentes;

• São até 80 % mais econômicas;

• Utilizadas em residenciais e comércios;

• São produzidas na faixa de 5 a 25 W;

• São muito atrativas financeiramente.

Lâmpadas a vapor de mercúrio
• São empregadas em interiores de grandes proporções, em vias
públicas e áreas externas.

• Por sua vida longa e alta eficiência, têm um bom emprego em

galpões de pé-direito alto, em que o custo de substituição de
lâmpadas e reatores é elevado.

• Quando há necessidade de melhor destaque de cores, devem ser

usadas lâmpadas com correção de cor.
Iluminação de Estado Sólido — LED
• Essas fontes de luz têm uma eficiência energética
superior às lâmpadas fluorescentes compactas;
• Possuem uma vida útil muito maior se comparadas as
fluorescentes;
• O sistema eletrônico de acionamento poderá se
danificar antes do fim da vida útil do LED;
• Rendimento acima de 100 lumens/watt;
• Fator de potência menor que unitário;
• Índice de reprodução de cores acima de 80.
Lâmpadas de LED
Grandezas e Fundamentos de Luminotécnica
• Candela (cd): É definida como a intensidade luminosa;
• Lúmen (lm): Fluxo luminoso;
• Lux (lx): Iluminância;
• Definida como a relação entre o fluxo luminoso, em lumens, que incide
perpendicularmente sobre uma superfície plana, pela área dessa superfície
em m2, ou seja:
• Eficiência luminosa — lm/W: É a relação dos lumens emitidos pela
lâmpada para cada watt consumido.

• Curva de distribuição luminosa: Trata-

se de um diagrama polar, em que a
luminária é reduzida a um ponto no
centro do diagrama, no qual as
intensidades luminosas, em função
do ângulo formado com a vertical,
são medidas e registradas;
• Temperatura da Cor: A temperatura de cor é medida através
da unidade Kelvin, que pode variar de 2.000 a 6.100 Kelvin. Sendo:
• Luz Amarela: "Luz Quente“, temperatura de cor menor ou igual a 3.000 Kelvin
• Provoca sensação de aconchego. Ideal para quaisquer lugares onde se deseja obter a
sensação de conforto e tranquilidade;
• Como esta cor amarelada proporciona relaxamento e até mesmo sono, não deve ser
utilizada em locais que exijam um bom ritmo de trabalho, pois irá reduzir o rendimento.

• Luz Branca: "Luz Branca Natural“, temperatura de cor maior que 3.000 e
menor que 6.000 Kelvin
• Lâmpadas entre 4.000 a 5.000 kelvin provocam sensação de estímulo. Ideal para
ambientes que apresentam um ritmo acelerado de trabalho/produção, como:
escritórios, consultórios médicos, indústrias, oficinas, academias de ginástica e cozinhas;
• Uso inadequado em quartos, salas de estar, salas de jantar, enfim, locais que necessitam
de um ambiente de relaxamento

• Luz Azul-Violeta: "Luz Fria“, temperatura de cor: igual ou superior a 6.000

Kelvin
• Índice de Reprodução de Cores (IRC)

• É a capacidade que a fonte luminosa apresenta de reproduzir com fidelidade

as cores dos objetos iluminados por ela. É obtida pelo comparativo da cor
quando vista à luz do Sol.

• Lâmpadas incandescentes possuem IRC de 100.

• Fluorescentes e LED estão abaixo deste valor;

Métodos de Cálculo para Projetos de
Iluminação
• Dois métodos de cálculo são comumente utilizados para os projetos
de iluminação de áreas de trabalho:
• Método dos lumens;
• Método do ponto a ponto.
Definições para projeto
• Área da tarefa: A área parcial em um local de trabalho no qual a tarefa
visual está localizada e é realizada.

• Entorno imediato: Uma zona de no mínimo 0,5 m de largura ao redor da

área da tarefa dentro do campo de visão.

• Plano de trabalho: Superfície de referência definida como o plano no qual o

trabalho é habitualmente realizado.

• Iluminância mantida (Em): Valor abaixo do qual não convém que a

iluminância média da superfície especificada seja reduzida.
• Nível de iluminância mantida Em é definido por norma;..\Dropbox\UNISEP\6 -
Projetos e Instalações Elétricas\NBRISO_CIE8995-1.pdf
Método dos lumens
• O método dos lumens consiste na determinação do fluxo luminoso
total  , necessário para atender ao nível de iluminância adequado
para a atividade a ser executada no ambiente.
•  = fluxo luminoso total, em lumens;
• S = área do recinto, em metros quadrados;
• Em = nível de iluminância mantida, em luxes;
• u = fator de utilização ou coeficiente de
utilização;
• d = fator de depreciação ou de manutenção;
• n = número de luminárias;
•  = fluxo por luminárias, em lumens.
• Fator de utilização ou coeficiente de utilização:
• Para determinar este fator, são considerados:
• os dados da luminária, fornecidos pelo fabricante;
• Os tons de superfícies (clara, média, escura);
• As dimensões (altura, largura e comprimento) do ambiente para determinação do índice
local.
• O índice do local (k) é definido por

• em que:
• c = comprimento do local;
• l = largura do local;
• hm = altura de montagem da luminária (distância da fonte de luz ao plano de
trabalho ou distância do teto ao plano de trabalho).
• Para selecionar o índice de reflexão, usamos a tabela com numeração
definida na ordem: teto, parede, piso.
• Por exemplo: refletância 571 significa que:
• o teto tem superfície clara;
• a parede é branca;
• o piso é escuro.
• Com o índice do local
e refletâncias, define-
se o coeficiente de
utilização.
• Determinação do Fator de Manutenção de Referência
Espaçamento entre Luminárias
• Como dados práticos, toma-se a distância entre luminárias, o dobro
da distância entre a luminária e a parede;
• Para pé-direito normal (3 m), a
distância entre as luminárias
deve ser aproximadamente a da
altura da montagem acima do
piso.
• As luminárias devem ser
distribuídas uniformemente no
ambiente.
Exercício.
1) Em que ambientes se indica a utilização de lâmpadas de vapor de mercúrio?
2) Realize uma pesquisa sobre as vantagens e desvantagens da utilização de LED em iluminação predial e
industrial em comparação com as fluorescentes.
3) Em relação a temperatura de cor, quais temperaturas de cor são indicadas para quais ambientes?
4) Descreva o que é o índice de reprodução de cor, qual sua influência na visualização e qual sua referência
para comparação.
5) Realize uma pesquisa com objetivo de identificar o rendimento em lúmen/W das lâmpadas LED
disponíveis no mercado.
6) Realize uma pesquisa e identifique as principais características construtivas e de qualidade de luminárias
LED indicadas para utilização em iluminação publica.
7) Considerando o ambiente da sala de aula, realize o dimensionamento adequado de iluminação.
Considere a luminária TCW 502 2-TL40 W e lâmpadas com rendimento de 80 Lúmen/W. Fator de
manutenção de 0,80. Construa um diagrama da distribuição das luminárias.
8) Repita o exercício anterior utilizando Luminária LED de 36 W. Considere o fator de utilização igual ao
exercícios anterior.
Referência
• CREDER, Helio. Instalações elétricas. Rio de Janeiro: LTC, 2002.
