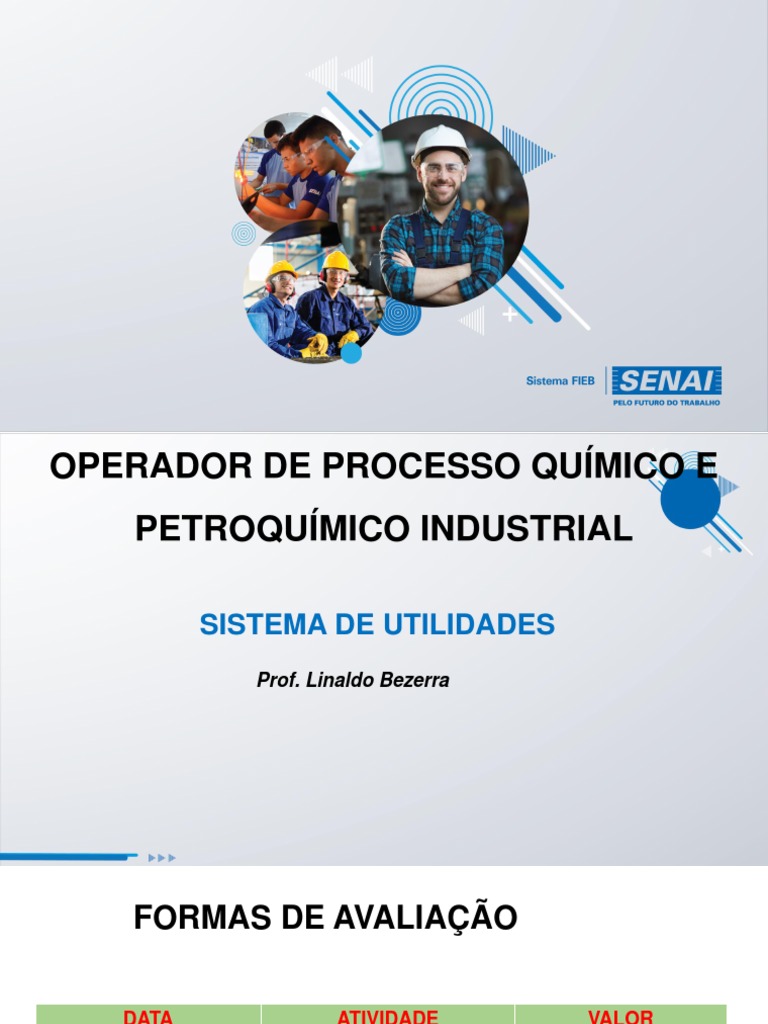

OPERADOR DE PROCESSO QUÍMICO E

PETROQUÍMICO INDUSTRIAL

SISTEMA DE UTILIDADES
Prof. Linaldo Bezerra
 FORMAS DE AVALIAÇÃO

DATA ATIVIDADE VALOR

---------------- ATIVIDADES 2,0

12/05/23 1ª AVALIAÇÃO 4,0

18/05/23 2 ªAVALIAÇÃO 4,0

SISTEMA DE UTILIDADES
 PROCESSO QUÍMICO INDUSTRIAL

• Um Processo Químico Industrial é

um conjunto de operações
coordenadas que causam
transformações físicas e/ou químicas
na matéria, as quais visam a
produção em escala comercial de
produto(s) desejado(s) a partir de
matéria(s) prima(s) selecionadas ou
disponíveis.
 PROCESSO QUÍMICO INDUSTRIAL

TRANSFORMAÇÕES FÍSICAS
•Transporte de reagentes e produtos – através tubulações, utilizando-se
bombas, compressores ou ventiladores;
•Aquecimento/resfriamento de líquidos e gases – através do uso de trocadores
de calor;
•Operações de separação – envolvendo filtros, secadores, evaporadores,
extratores, colunas de destilação, etc.

•TRANSFORMAÇÕES OU CONVERSÕES QUÍMICAS

•envolvem reações químicas e/ou bioquímicas que transformam uma substância
em outra através do uso de reatores os quais são, geralmente, o “coração” do
processo químico.
 SISTEMA DE UTILIDADES
➢ As industrias petroquímicas tem equipamentos e instalações que
geralmente são divididos em processo e utilidades. As assim
chamadas utilidades mais importantes são vapor, água, energia
elétrica e ar comprimido, sendo esta a sua ordem de importância na
indústria.

➢ De uma forma geral, as utilidades servem para fornecer e retirar

energia do processo, para transferir energia de um ponto a outro ou
para transformar a energia em suas mais diferentes formas de
aplicação. Mas sempre que definirmos, as utilidades de uma
indústria, de uma certa forma estamos definindo a eficiência
energética daquela planta.
SISTEMA DE UTILIDADES
SISTEMA DE UTILIDADES

Figura 3 :Unidade de Refino

 SISTEMA DE UTILIDADES

❖ O setor de utilidades é composto por serviços essenciais

no dia a dia de casas, instalações e na indústria, como
gás, energia e água.

❖ O setor de utilidades é essencial para o funcionamento

de grandes e pequenas empresas.

❖ Dentro da categoria de utilidades industriais, existem

diversas ferramentas utilizadas:
 SISTEMA DE UTILIDADES

•Sistema de Fluido Térmico

•Geração de Vapor
•Sistemas de Refrigeração e Água
Gelada
•Sistema de Cogeração
•Águas Industriais
•Ar Comprimido
SISTEMA DE
UTILIDADES
• FERRAMENTAS DE
UTILIDADES
INDUSTRIAIS MAIS
UTIIZADAS PELAS
EMPRESAS
 SISTEMA DE UTILIDADES

SISTEMA DE FLUIDO TÉRMICO

Um sistema de fluido térmico é necessário para fazer a troca

de calor em ambientes produtivos que precisam atingir
temperaturas elevadas, até cerca de 400°C. O aquecedor de
fluido térmico é o principal equipamento do sistema e é
responsável pela transferência de calor para o fluido (óleo)
para posterior aquecimento de outros meios como ar e óleo.
 SISTEMA DE UTILIDADES

GERAÇÃO DE VAPOR

O sistema de geração de vapor faz parte das utilidades

industriais, assim como o sistema de fluido térmico, é
necessário para a transferência de calor para ambientes com
demandas de temperaturas de até 180°C. O sistema conta
com a operação de caldeiras como equipamentos principais e
possibilita a transferência de calor a partir da geração de
vapor saturado ou supersaturado.
 SISTEMA DE UTILIDADES
SISTEMAS DE REFRIGERAÇÃO E ÁGUA GELADA

Os sistemas de refrigeração e geração de água

gelada para utilidades industriais. Atuam em projetos,
manutenção e implementação de torres de resfriamento e
chillers industriais para várias aplicações industriais.
 SISTEMA DE UTILIDADES

COGERAÇÃO

Também faz parte de utilidades industriais e é uma técnica utilizada

para obter eletricidade e calor útil a partir de uma única fonte de
energia. Isso se alcança a partir do aproveitamento de calor residual
para satisfazer uma demanda de energia térmica (água quente, vapor,
ar quente) ao invés de desperdiçá-lo, como se faz usualmente
 SISTEMA DE UTILIDADES
ÁGUAS INDUSTRIAIS

Envolve o sistemas de captação, distribuição e tratamento

de águas industriais para processos e efluentes..

AR COMPRIMIDO

Em sistemas de ar comprimido, requer a implementação de projetos

de sistemas de geração, tratamento e distribuição de ar comprimido
para diversas utilizações no meio industrial.
SISTEMA DE UTILIDADES
 SISTEMA DE UTILIDADES

Limitações de
Temperatura
mínima e máximas
indicada para cada
uso de utilidade
 SISTEMA DE UTILIDADES
QUAL A IMPORTÂNCIA DO SETOR DE UTILIDADES NA
INDÚSTRIA?

✓ Os serviços de utilidades são imprescindíveis para os processos de uma

indústria. Cada empresa estabelece quais são as utilidades precisará
implementar na planta, de acordo com cada etapa da linha de produção.

✓ O vapor industrial, por exemplo, é fundamental para processos das indústrias

química, têxtil, de papel e celulose, alimentícia e farmacêutica. Serve para
aquecer ou movimentar partes essenciais do processo. Além disso, pode ser
usado para esterilização e hidratação.

✓ É de se imaginar que serviços como esse exigem uma atenção especial na hora
que apresentam falhas ou ruídos. É aí que entra a manutenção industrial.
 SISTEMA DE UTILIDADES
COMO A MANUTENÇÃO INDUSTRIAL IMPACTA O SETOR DE UTILIDADES?

✓ No setor de utilidades, o gerenciamento da manutenção industrial é

fundamental, e atrasos no reparo de falhas têm consequências caras e
demoradas.

✓ Os serviços de manutenção nas utilities envolvem tanto as operações do

dia-a-dia, em manutenções preventivas e vistorias, quanto em
situações de emergência como quedas elétricas ou
superaquecimentos.

✓ O tempo de resposta da manutenção é crucial, já que uma falha no

setor de utilidades pode representar perigo para toda a planta. Em
alguns casos, pode até causar o desligamento parcial ou até total dos
ativos até o reparo.
ÁGUA
 ÁGUA
PROCESSOS INDUSTRIAIS

PROCESSO
AQUECIMENTO RESFRIAMENTO
INDUSTRIAL

Fluído Térmico Fluído Térmico

Aquecimento Resfriamento
 VÍDEO
https://www.youtube.com/watch?v=XCaw6TxgLoQ

https://www.youtube.com/watch?v=4JVZisQgRvU
TRATAMENTO DA ÁGUA
INDUSTRIAL
TRATAMENTO DA ÁGUA
INDUSTRIAL

• Antes de ser
utilizada pelas
empresas, a água
precisa ser tratada
para se tornar segura
e atingir uma
qualidade
determinada.
ÀGUA POTÁVEL
ÀGUA POTÁVEL
ÀGUA POTÁVEL
A CRISE DA ÀGUA
TODA ÀGUA DEVE SER TRATADA ?
ÀGUA PARA ABASTECIMENTO - Fonte
ESTAÇÃO DE TRATAMENTO DE ÁGUA - ETA
ETA – ESQUEMA SIMPLIFICADO
ESTAPAS DO TRATAMENTO DA ÁGUA
CAPTAÇÃO
PRÉ- TRATAMENTO
CLORAÇÃO
COAGULAÇÃO
COAGULAÇÃO
COAGULAÇÃO
COAGULÇÃO

“Jar test”: copos com agitador, onde a amostra de água é ensaiada avaliando os efeitos que pode ter
a adição de determinado agente químico e em diferentes condições.
 JARR TEST

https://www.youtube.com/watch?v=Rs3Vplvx0jI
FLOCULAÇÃO
DECANTAÇÃO
FILTRAÇÃO
FILTRAÇÃO
DESINFECÇÃO - Cloração
DESINFECÇÃO - Cloração
FLUORETAÇÃO
FLUORETAÇÃO
ETAPAS FINAIS
ANÁLISE FISICO QUÍMICA
LODO (decantação) – Linha Sólida
ARMAZENAMENTO ÁGUA
 TRATAMENTO DE ÁGUA

https://www.youtube.com/watch?v=YcLtPJBjdAc - ANIMAÇÃO

https://www.youtube.com/watch?v=cWBSF0VyiMI
ATIVIDADE
