Tipos de compressores para ar condicionado e refrigeração

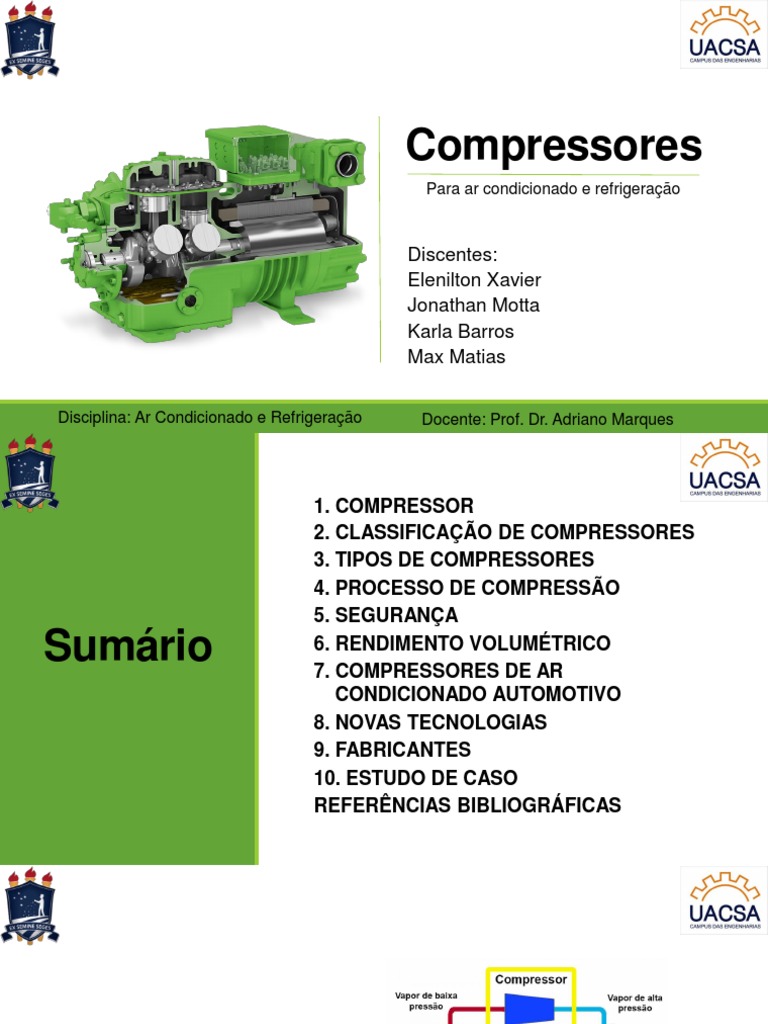

Compressores
Para ar condicionado e refrigeração
Discentes:
Elenilton Xavier
Jonathan Motta
Karla Barros
Max Matias
Disciplina: Ar Condicionado e Refrigeração Docente: Prof. Dr. Adriano Marques

1. COMPRESSOR
2. CLASSIFICAÇÃO DE COMPRESSORES
3. TIPOS DE COMPRESSORES
4. PROCESSO DE COMPRESSÃO
5. SEGURANÇA
Sumário 6. RENDIMENTO VOLUMÉTRICO

7. COMPRESSORES DE AR
llllCONDICIONADO AUTOMOTIVO
8. NOVAS TECNOLOGIAS
9. FABRICANTES
10. ESTUDO DE CASO
REFERÊNCIAS BIBLIOGRÁFICAS
2
1. Compressor
Figura 1: Diagrama de interface do ciclo de refrigeração

Fonte: Elaborado pelo autor
3
1. Compressor
A finalidade do compressor no ciclo de compressão de refrigeração é
comprimir o gás seco de baixa pressão vindo do evaporador e elevar sua
pressão e temperatura até o condensador. [1]
A escolha do compressor deve estar aliada a diversos fatores, tais como:
 Consumo energético;
 Fluido refrigerante;
 Custo de equipamento e manutenção;
 Rendimentos;
 Regime de operação;
 Lubrificação, etc.
4
2. Classificação de Compressores
 Motores embutidos:
 Herméticos
 Semi-herméticos
 Compressores abertos
6
 Motores embutidos
 Compressor e motor ficam dentro de uma mesma carcaça
 Evita vazamento entre bucim de eixos
 Bastante utilizado em pequenos sistemas de refrigeração
7
 Motores embutidos: Hermético
 Compacto e leve
 Carcaça selada
 Partes internas inacessíveis para manutenção
Figura 2: Compressor de pistão hermético (Danfoss)

Fonte: (Hundy, 2008)
8
 Motores embutidos: Semi-hermético
 Maior robustez
 Carcaça fechada com parafusos
Figura 3: Compressor de pistão semi-hermético

(Bitzer)
9
 Compressores abertos
 Compressores com motor externo
 Acionamento por correia ou acoplamento
de eixo
 Eixo passa fora da carcaça
 Requerem uma vedação mais robusta
 Requisito para o uso de amônia como
fluido refrigerante
Figura 4: Compressor Aberto acoplado a Motor Elétrico
Fonte: https://www.gea.com/pt/productgroups/compressors/
compressors-for-commercial-refrigeration/index.jsp
10
3. Tipos de Compressores
11
Os compressores podem ser divididos em dois tipos quanto ao princípio
construtivo:
 Deslocamento Positivo ou Volumétrico
 Dinâmico ou Turbo-Compressor
12
E podem ser subdivididos quanto ao princípio de funcionamento em:
Deslocamento Positivo:  Dinâmicos:

Alternativos Centrífugos
Rotativos: Axiais
- Palhetas
- Parafusos
- Lóbulos
13
Compressor Volumétrico Alternativo
 São capazes de atingir as mais altas pressões de descarga entre todos os demais tipos de
compressores
Possuem vazão pulsante
Possuem grande número de peças móveis
É o único tipo de compressor que possue válvulas
Podem ser simples ou de duplo efeito, de um ou mais estágios
Usam sistemas de manivelas e bielas conectadas no interior dos cilindros.
Possuem embolo que produz movimento linear
Apropriado para todos os tipos de pressões, podendo atingir milhaes de kPa.
14
Figura 5: Ilustração de Compressor Alternativo Figura 6: Esquema do Cilindro de um Compressor Alternativo

Fonte: https://www.ebah.com.br/content/ABAAAA4b0AJ/compressores Fonte: http://www.ebah.com.br/compressores-pdf-a70211.html
15
Figura 7: Funcionamento de um compressor alternativo

Fonte: http://www.ebah.com.br/compressores-doc-a4272.html
16
Compressor Volumétrico Rotativo
 Os gases são comprimidos por elementos giratórios
Possuem poucas perdas mecânicas por atrito pois possuem menor número de
peças móveis
Neles ocorre pouca contaminação de ar com óleo lubrificante
Geram pouca vibrações na base estão fixadas
A compressão é feita de modo contínuo, e não intermitente como nos
alternativos.
A ausência de válvulas de admissão e descarga diminui as perdas,
melhorando o rendimento volumétrico.
17
Compressor Volumétrico Rotativo
 De Palhetas  De Lóbulos  De Parafuso
 Versáteis Rendimento volumétrico muito Funcionamento
baixo semelhante aos de Lóbulos
Boa potencia
Rendimento mecânico elevado Podem operar com bomba
Boa confiabilidade de vácuo
Principal vantagem é sua
Boa relação custo-qualidade
robustez que permite a operação O engrenamento externo
É de simples construção por anos sem reparos evita que os parafusos se
toquem
Pode ser usado com bomba de Não há contato entre os lóbulos
vácuo (engrenamento externo)
O fluxo é contínuo
18
Compressor Volumétrico Rotativo de Palhetas
Figura 8: Ilustração do Interior de um Compressor Rotativo de Palhetas

Fonte: http://www.ebah.com.br/compressores-ppt-a79644.html
19
Compressor Volumétrico Rotativo de Parafuso
Figura 9: Esquema de funcionamento do Compressor Rotativo de Parafuso

Fonte: https://www.ebah.com.br/content/ABAAAA4b0AJ/compressores
20
Compressor Volumétrico Rotativo de Lóbulos
Figura 10: Esquema de funcionamento do Compressor Rotativo de Lóbulos

Fonte: https://www.ebah.com.br/content/ABAAABNxwAI/compressores
21
Compressor Dinâmico
São compressores rotativos que não utilizam a redução de volume como forma de
aumentar a pressão.
 Centrífugos  Axiais
 É incapaz de proporcionar grandes São destinados a aplicação com grandes
elevações de pressão, de modo que em vazões
processos industriais é necessário utilizar
compressores de múltiplos estágios. Tem seu projeto, construção e operação
sofisticadas
Possui eficiência mais elevada que os
radiais, sendo menores e mais leves para
a mesma capacidade, porém custo mais
elevado
22
Compressor Dinâmico Centrífugo
Figura 11: Esquema de funcionamento dos Compressores Dinâmicos Centrífugos

Fonte: http://www.ebah.com.br/compressores-pdf-a90820.html
23
Compressor Dinâmico Axial
Figura 12:Esquema de Funcionamento do Compressor Dinâmico Axial

Fonte: https://www.ebah.com.br/content/ABAAABNxwAI/compressores
24
4. Processo de Compressão
25
Compressores de Deslocamento Positivo
De maneira geral nesse tipo de compressores a elevação de pressão é
obtida através da redução do volume ocupado pelo gás.
O gás é admitido no interior de uma câmara, a qual após ser fechada
sofrerá uma redução de volume
Após a compressão o gás é liberado para consumo
Esse processo é chamado de intermitente pois o processo de compressão
não entre em contato com a região de sucção e de descarga.
26
 Compressor Dinâmico
De modo geral nesse tipo de compressor energia cinética e de entalpia é
transferida para o gás através do impelidor.
O escoamento estabelecido no impelidor é recebido pelo difusor que
transformará toda energia cinética em entalpia, gerando assim o aumento de
pressão.
Esse processo de compressão é realizado de forma contínua
27
5. Segurança
28
5. Segurança
 Proteção de refrigeração
 A temperatura de descarga deve ser limitada
 Algumas cabeças de cilindros devem ser refrigeradas a água
 Superaquecimento e perda de óleo para o sistema
 Falha no sistema de proteção
29
5. Segurança
 Óleo de lubrificação
 Responsável por lubrificar o sistema interno do compressor
 Circula por todo sistema de refrigeração junto com o gás
refrigerante
 Não sofre desgaste
30
6. Rendimento Volumétrico
31
O rendimento volumétrico é o parâmetro chave na interpretação do
desempenho dos compressores alternativos para aplicações
frigoríficas.[2]
Distinguem-se dois tipos de rendimento:

 De espaço nocivo
 Real.
32
Rendimento volumétrico de espaço nocivo
A taxa de deslocamento do compressor é o
volume "varrido" pelos pistões durante o seu
curso.
Figura 13: Diagrama Pressão-Volume de um Compressor Alternativo Ideal

Fonte: (Stoker, 2002)
33
 Rendimento volumétrico de espaço nocivo
Outra característica importante dos compressores alternativos é o Espaço Nocivo,
cujo volume é representado por Ven , que associa o volume residual entre a
superfície interior do cabeçote e a do pistão, quando este se encontra no Ponto
Morto Superior. Assim, o gás retido no espaço nocivo deve ser expandido até a
pressão de aspiração, quando tem início a introdução de gás no cilindro. O
volume do espaço nocivo pode ser expresso como porcentagem do volume
deslocado pelo pistão:
Ven
E = (100) (6.1)
V3 − V
en
34
Considerando o caso em que a pressão de aspiração é pa1 , o gás residual do
espaço nocivo deve ser expandido até essa pressão, condição em que o volume
ocupado pelo gás no cilindro é V1 . Assim, o volume de gás efetivamente
introduzido no cilindro é igual a V3 - V1 , de modo que o rendimento volumétrico
de espaço nocivo, ηen , deverá ser dado por:
V3 − V1
ηen = (100) (6.2)
V3 − Ven
35
ηen pode ser expresso em função de E, adicionando e subtraindo Ven ao
numerador da equação anterior, do que resulta:
V1
ηen = 100 − E −1 (6.3)
Ven
Como a massa permanece constante durante a expansão do gás do espaço
nocivo,
V1 Vaspiração
= (6.4)
Ven Vdescarga
Onde,
Vaspiração = volume específico do vapor na aspiração do compressor
Vdescarga = volume específico do vapor na descarga do compressor
36
A relação entre volumes pode ser determinada através dos volumes específicos
obtidos em tabelas de propriedades ou diagramas p-h dos refrigerantes. Então
para o caso geral, temos:
Vaspiração
ηen = 100 − E −1 (6.5)
Vdescarga
Se a expansão do gás no espaço nocivo for admitida como politrópica:

1
pdescarga n
ηen = 100 − E −1 (6.6)
paspiração
37
 Efeitos da temperatura
Ao examinar os efeitos das temperaturas de evaporação e condensação sobre os
parâmetros de capacidade de refrigeração e potência de compressão, estes os
mais importantes, sendo os mais demonstrados em catálogos de fabricantes, foi
obtido tais resultados:
 Capacidade de refrigeração do compressor diminui à medida que a temperatura

de condensação se eleva.
 Potência de compressão aumentava até alcançar um valor máximo, a partir do

qual diminuía bruscamente.
38
 Rendimento volumétrico real
O único efeito sobre o rendimento volumétrico considerado até o momento é o
resultante da expansão do gás que permanece no espaço nocivo, denominado de
rendimento de espaço nocivo.
Entretanto, outros efeitos podem influir no valor do rendimento volumétrico,

podendo ser citados:
 Vazamentos através das válvulas de aspiração e de descarga

 Aquecimento do gás que adentra o cilindro
Tendo como resultado uma redução na massa de refrigerante em relação àquela

que seria admitida caso a temperatura do gás permanecesse constante.
39
O rendimento volumétrico real, é normalmente dado em porcentagem e definido
como: m³
Vazão Volumétrica que entra no compressor s
ηvr = (100) (6.7)
m³
Taxa de Deslocamento s
Figura 14: Perdas volumétricas

40
Figura 15: Eficiências Volumétricas características para vários tipos de compressores

41
 Eficiência de compressão adiabática
A eficiência energética da compressão é definida com referência ao processo
ideal de compressão adiabática. A entrada de energia isentrópica é a quantidade
mínima de energia necessária para comprimir o gás, a taxa de fluxo de massa, m,
de P1, T1, para P2. A potência consumida real sempre excederá a potência
isentrópica devido às perdas.
A magnitude das perdas dependerá do tipo de compressor, e uma ordem

aproximada de magnitude é 10% de perda do motor (eficiência do motor 90%),
10% de perdas por atrito e 10% de vazão e perdas por transferência de calor. Na
prática, os valores de eficiência isentrópica (IE) acima de 70% são muito boas
eficiências do compressor.
42
kj
Trabalho de compressão isentrópico
kg
ηa = (100) (6.8)
kj
Trabalho de compressão real
kg
Figura 16: Perdas de Energia

43
Figura 17: Eficiências Isentrópicas características para vários tipos de compressores

44
 Rendimento volumétrico comparação
Figura 18: Rendimentos volumétricos real e de espaço nocivo (admitindo uma fração de espaço nocivo de 4,0%) de um compressor de
8 cilindros. O diâmetro do cilindro é de 114 mm e o curso do pistão é de 90 mm. A rotação é de 1.200 rpm.
Fonte: (Stoker, 2002)
45
7. Compressores de Ar Condicionado
Automotivo
46
Automotivo
 Diagrama de interface do ciclo de refrigeração do ar condicionado
automotivo
Figura 19: Ciclo de Refrigeração Automotiva

Fonte: https://minhaoficina.net/ar-condicionado-automotivo-como-funciona-como-solucionar-problemas/
47
Automotivo
Compressor Automotivo
 Várias formas construtivas
 Converte rotação em pressão e temperatura para o fluido
Figura 20: Vista em corte de Compressor por Pistão

Fonte: https://www.canaldapeca.com.br/blog/como-funciona-compressor-do-ar-condicionado/
48
Automotivo
Compressor Automotivo - Funcionamento
 Acionamento por relé
 Conexão do Frontal com a Polia
 Rotação move os pistões
Vídeo 1: Funcionamento do Compressor Ar Condicionado Automotivo

Fonte: https://www.youtube.com/watch?v=iF0jm89Nl1w
49
8. Novas Tecnologias
50
8. Novas Tecnologias
 Promessa de economia de energia
(atingindo níveis de até 70%);
 Promessa de refrigeração 40% mais
rápida;
 Produtos mais silenciosos;
 Porém mais caros;
 Qual o segredo?
O COMPRESSOR
Figura 21: Notícia sobre nova tecnologia LG.
Fonte: https://www.metropoles.com/vida-e-estilo/decoracao/lg-
lanca-novo-ar-condicionado-com-tecnologia-dual-inverter
51
9. Fabricantes
52
9. Fabricantes
Figura 22: Compressor Hitachi Figura 23: Compressor Samsung

Fonte: http://www.rkrefrigeracao.com.br/hitachi/compressores.html Fonte: http://www.rkrefrigeracao.com.br/samsung/compressores.html
53
9. Fabricantes
Figura 24: Compressor LG Figura 25: Compressor Delphi

Fonte: http://www.rkrefrigeracao.com.br/lg/compressores.html Fonte: https://www.altese.com.br/cs10084-altese-compressor/p
54
9. Fabricantes
Figura 26: Compressor Sanden Figura 27: Compressor Denso

Fonte:https://produto.mercadolivre.com.br/MLB-852129805-compressor- Fonte: https://www.monogram.com.br/produto/compressor-ar-
sanden-7h15-passante-polia-8pk-serve-ducato-_JM?quantity=1 condicionado-original-denso-toyota-etios-bc447280-1831/
55
10. Estudo de Caso
MÃOS À OBRA!
56
Referências Bibliográficas
1) HUNDY, G. F.; TROTT, A. R.; WELCH, T. C. Refrigeration and Air Conditioning.
4. ed. Oxford: Butterworth-Heinemann, 2008.
2) STOKER, W. F.; JABARDO, J. M. Saiz. Refrigeração Industrial. 2. ed. São

Paulo: Edgard Blucher Ltda., 2002.
3) Como funciona o sistema de ar condicionado automotivo - ISHI AR

CONDICIONADO.
Disponível em: <https://www.youtube.com/watch?v=9eSVCswQW_4>
Acessado em 27 dez. 2018
57

Tipos de compressores para ar condicionado e refrigeração

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Tipos de compressores para ar condicionado e refrigeração

Enviado por

Direitos autorais:

Formatos disponíveis

Compressores

Para ar condicionado e refrigeração

Disciplina: Ar Condicionado e Refrigeração Docente: Prof. Dr. Adriano Marques

Sumário 6. RENDIMENTO VOLUMÉTRICO

Figura 1: Diagrama de interface do ciclo de refrigeração

Figura 2: Compressor de pistão hermético (Danfoss)

Figura 3: Compressor de pistão semi-hermético

Deslocamento Positivo:  Dinâmicos:

Figura 5: Ilustração de Compressor Alternativo Figura 6: Esquema do Cilindro de um Compressor Alternativo

Figura 7: Funcionamento de um compressor alternativo

Figura 8: Ilustração do Interior de um Compressor Rotativo de Palhetas

Figura 9: Esquema de funcionamento do Compressor Rotativo de Parafuso

Figura 10: Esquema de funcionamento do Compressor Rotativo de Lóbulos

Figura 11: Esquema de funcionamento dos Compressores Dinâmicos Centrífugos

Figura 12:Esquema de Funcionamento do Compressor Dinâmico Axial

Distinguem-se dois tipos de rendimento:

Figura 13: Diagrama Pressão-Volume de um Compressor Alternativo Ideal

Se a expansão do gás no espaço nocivo for admitida como politrópica:

 Capacidade de refrigeração do compressor diminui à medida que a temperatura

 Potência de compressão aumentava até alcançar um valor máximo, a partir do

Entretanto, outros efeitos podem influir no valor do rendimento volumétrico,

 Vazamentos através das válvulas de aspiração e de descarga

Tendo como resultado uma redução na massa de refrigerante em relação àquela

Figura 14: Perdas volumétricas

Figura 15: Eficiências Volumétricas características para vários tipos de compressores

A magnitude das perdas dependerá do tipo de compressor, e uma ordem

Figura 16: Perdas de Energia

Figura 17: Eficiências Isentrópicas características para vários tipos de compressores

Figura 19: Ciclo de Refrigeração Automotiva

Figura 20: Vista em corte de Compressor por Pistão

Vídeo 1: Funcionamento do Compressor Ar Condicionado Automotivo

Figura 22: Compressor Hitachi Figura 23: Compressor Samsung

Figura 24: Compressor LG Figura 25: Compressor Delphi

Figura 26: Compressor Sanden Figura 27: Compressor Denso

2) STOKER, W. F.; JABARDO, J. M. Saiz. Refrigeração Industrial. 2. ed. São

3) Como funciona o sistema de ar condicionado automotivo - ISHI AR

Você também pode gostar
