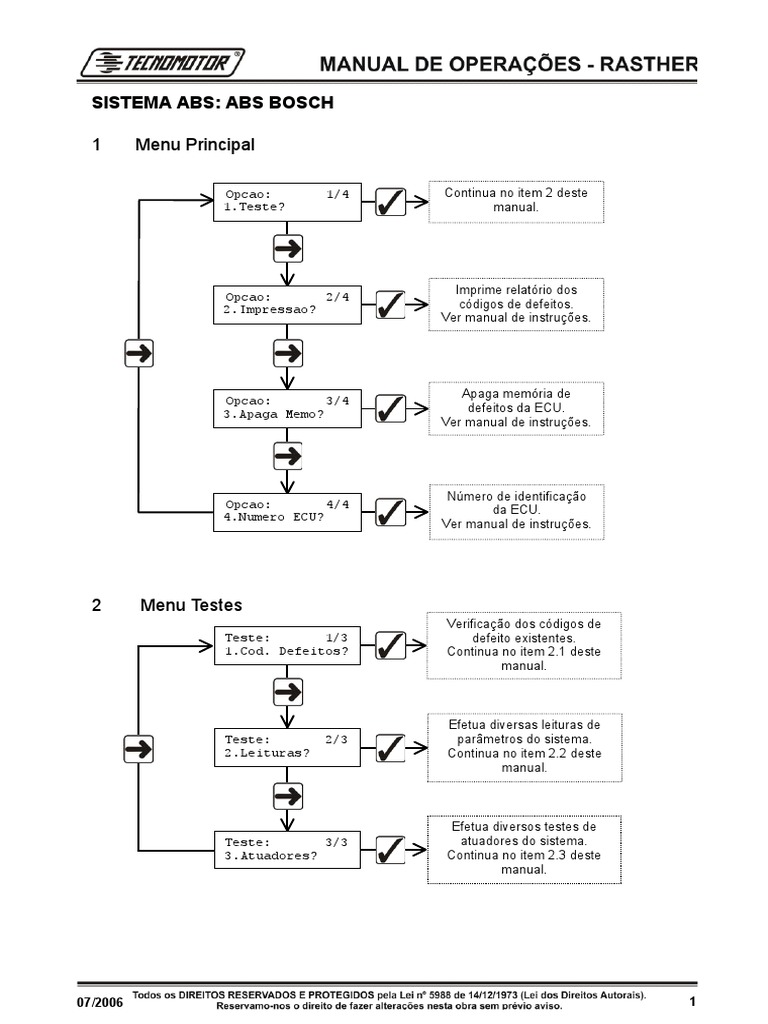

SISTEMA ABS: ABS BOSCH

1 Menu Principal

Opcao: 1/4 Continua no item 2 deste

1.Teste? manual.

Imprime relatório dos

Opcao: 2/4
2.Impressao? códigos de defeitos.
Ver manual de instruções.

Apaga memória de
Opcao: 3/4
3.Apaga Memo? defeitos da ECU.
Ver manual de instruções.

Número de identificação
Opcao: 4/4
da ECU.
4.Numero ECU?
Ver manual de instruções.

2 Menu Testes
Verificação dos códigos de
Teste: 1/3 defeito existentes.
1.Cod. Defeitos? Continua no item 2.1 deste
manual.

Efetua diversas leituras de

Teste: 2/3 parâmetros do sistema.
2.Leituras? Continua no item 2.2 deste
manual.

Efetua diversos testes de

Teste: 3/3 atuadores do sistema.
3.Atuadores? Continua no item 2.3 deste
manual.

07/2006 1
 2.1 Códigos de Defeitos

Verifica os defeitos presentes

Defeito: 1/2
detectados pela ECU.
1.Def. Presentes
Consulte a tabela de defeitos.

Verifica os defeitos passados

Defeito: 2/2 armazenados na memória da ECU.
2.Def. Passados
Consulte a tabela de defeitos.

Tabela de códigos de defeito

Código Mensagem Descrição

20 Cir.Eletroval.DE Circuito da eletroválvula de admissão FRE
21 Cir.Eletroval.DE Circuito da eletroválvula de escape FRE
22 Cir.Eletroval.DD Circuito da eletroválvula de admissão FRD
23 Cir.Eletroval.DD Circuito da eletroválvula de escape FRD
24 Aliment.Eletrov. Alimentação das eletroválvulas
25 Sensor Rotacao Sensor de rotação
26 Motor Bomba Circuito do motor da bomba
27 Sensor Roda DE Sinal captado velocidade das rodas FRE
28 Cir.Sens.Roda DE Circuito captador velocidade das rodas FRE
29 Sensor Roda DD Sinal captado velocidade da roda FRD
30 Cir.Sens.Roda DD Circuito captador velocidade da roda FRD
31 Sensor Roda TE Sinal captado velocidade da roda TRE
32 Cir.Sens.Roda TE Circuito captador velocidade da roda TRE
33 Sensor Roda TD Sinal captado velocidade das rodas TRD
34 Sensor Roda TD Circuito captador velocidade da roda TRD
35 Voltagem Bateria Alimentação calculador
36 Motor Bomba Circuito do motor da bomba
37 Circ. Diodo Circuito do diodo
38 Cir.Eletroval.TE Circuito da eletroválvula de admissão TRE
39 Cir.Eletroval.TE Circuito da eletroválvula de escape TRE
40 Cir.Eletroval.TD Circuito da eletroválvula de admissão TRD
41 Cir.Eletroval.TD Circuito da eletroválvula de escape TRD
42 Erro Progr. ECU Função taquímetro não programada (ver MR)

2.2 Leituras
Esta função apresenta diversos parâmetros do sistema organizados em pares na tela.
Estes parâmetros são descritos na tabela de leituras.

Tabela de leituras SCENIC ABS

Mensagem Descrição
Bateria 00,0V Tensão de alimentação
Iden.Calc. 000.0 Identificação Calculador
Pedal Freio D Pedal travão (freio) - L/D (liga/desliga)
Vel. DD 000Km/h Velocidade da roda da frente direita
Vel. DE 000Km/h Velocidade da roda da frente esquerda
Vel. TD 000Km/h Velocidade da roda traseira direita
Vel. TE 000Km/h Velocidade da roda traseira esquerda
Veloc. 000Km/h Velocidade do veículo

07/2006 2
 2.3 Atuadores

Tabela de atuadores SCENIC ABS

Para realizar os testes ligue o motor e pressione o pedal do freio.

Os atuadores serão desligados automaticamente após a realização do teste.

Atuador: 1/5 D L
1.Eletrovalv.DD 1.Eletrovalv.DD

Usar as teclas “L” (liga), “D” (desliga).

Mensagem Descrição
Eletrovalv.DD Eletroválvula dianteira direita
Eletrovalv.DE Eletroválvula dianteria esquerda
Eletrovalv.TD Eletroválvula traseira direita
Eletrovalv.TE Eletroválvula traseira esquerda
Motor Eletrov. Eletroválvulas e motor
