UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE

CENTRO DE TECNOLOGIA
Departamento de Engenharia de Computação e
Automação
DCA0105 – TEORIA DE CIRCUITOS PERÍODO: 2023.1
PROFESSOR: Ricardo Ferreira Pinheiro
2a Lista de Exercícios – Capitulo 5

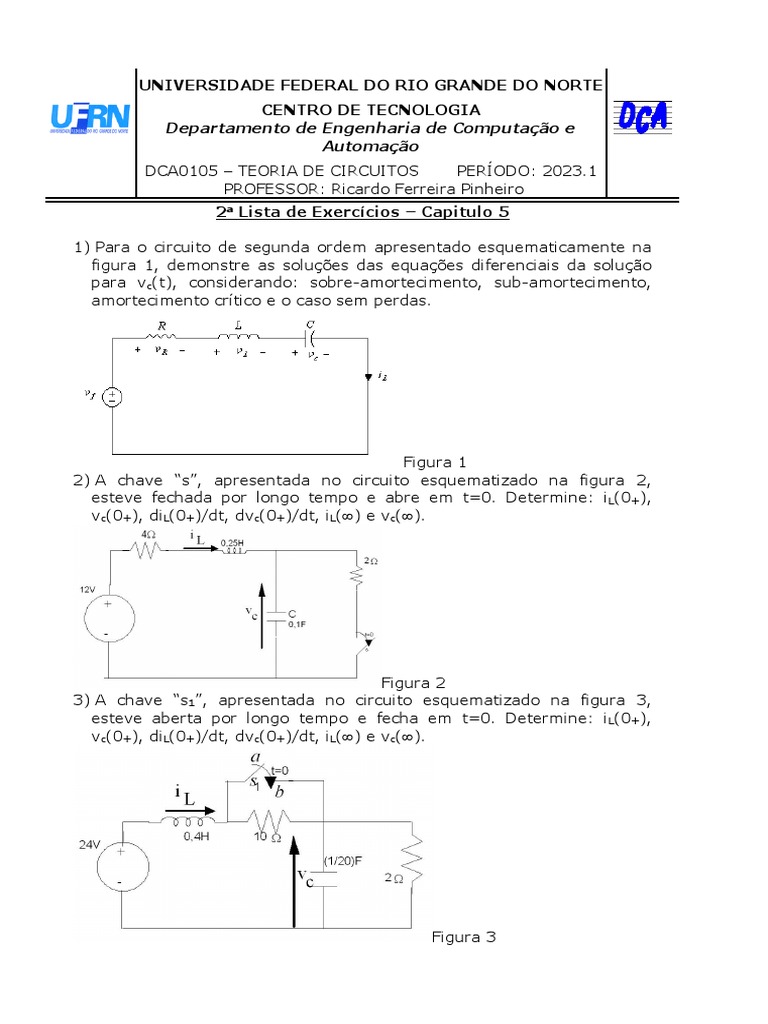

1) Para o circuito de segunda ordem apresentado esquematicamente na

figura 1, demonstre as soluções das equações diferenciais da solução
para vc(t), considerando: sobre-amortecimento, sub-amortecimento,
amortecimento crítico e o caso sem perdas.

Figura 1
2) A chave “s”, apresentada no circuito esquematizado na figura 2,
esteve fechada por longo tempo e abre em t=0. Determine: i L(0+),
vc(0+), diL(0+)/dt, dvc(0+)/dt, iL() e vc().

Figura 2
3) A chave “s1”, apresentada no circuito esquematizado na figura 3,
esteve aberta por longo tempo e fecha em t=0. Determine: iL(0+),
vc(0+), diL(0+)/dt, dvc(0+)/dt, iL() e vc().

Figura 3
4) Para o circuito esquematizado na figura 4, se R=40, L=4H e
C=0,25F, calcule as raízes da equação característica do circuito e
especifique qual o tipo de resposta que ele fornece.

Figura 4
5) Para o circuito esquematizado na figura 4, se R=10, L=5H e C=2mF,
calcule: , 0, s1 e s2 e especifique o tipo de resposta natural que ele
fornece.
6) No circuito esquematizado na figura 5, determine i3(t) para t>0+,
considerando que o circuito entrou em regime permanente antes de
t=0-, com a chave “s” fechada. Considere: E=24V, R1=4, R2=3,
R3=6, L=0,5H e C=20mF.

Figura 5
7) Para o circuito esquematizado na figura 6, determine vc(t) e i1(t) para
t>0. Considere três alternativas para R1: R1=5, R1=4 e R1=1. Com
E=24V, R2=1, L=1,0H e C=500mF.

Figura 6
8) Para o circuito esquematizado pela figura 7, escreva a sua equação
diferencial com vC como variável dependente.
a) Escreva as condições iniciais como função de iL(0)=I0 e vC(0)=V0;
b) Calcule a resposta à entrada zero para iL(t) e vC(t).
Figura 7
Dados: R1 = 4 ; R2 = 2 ; L = 1 H; C = ½ F

9) Obter a resposta ao estado zero para a corrente i L do circuito da figura

8, considerando E(t)= 50 u(t) V.

Figura 8

10) Para o circuito da figura 9, calcule a resposta a entrada zero,

considerando R1=4Ω, L=1H, C=0,5F, R2=2 Ω e as seguintes condições
iniciais: vc(0)=10V, IL(0)=2,5A.

Figura 9

Figura 10
11) No circuito esquematizado na figura 10, obtenha a expressão
completa para a tensão vc(t), considerando que inicialmente a chave
“s” permanece muito tempo fechada e abre em t=0.
12) Para o circuito mostrado na figura 11, considerando que em t=0s a
chave S2 encontra-se e permanece na posição “a” e a chave S1 passa
da posição “a” para a posição “b”, calcule:
a) a constante de tempo e a frequência natural do circuito operando
em t>0s;
b) a corrente iL(t) e seu valor no instante t=10s.
 Figura 11

13) Para o circuito mostrado na figura 11, considerando que em t=0s

quando a corrente iL=IL0, a chave S2 muda da posição “a” para a
posição “b”:
a) apresente a expressão matemática da tensão vc(t) para t>0s em
função de IL0 e considerando Vc(0)=0V;
b) calcule a equação característica para o circuito resultante, a
constante de amortecimento “”, a frequência angular de
ressonância “ω0” e a frequência angular natural de ressonância
“ωd”;
c) se o instante “0” coincidir com o instante t=10s do problema
anterior, qual será o valor IL0 ? E qual será o valor de vc(t) após um
longo período de tempo?
14) Para o circuito mostrado na figura 12, considerando que em t=0s a
chave S2 passa da posição “a” para a posição “b”, determine vc(t) em:
a) t=0;
b) t>0s , explicitando o valor em t=2,5ms;
c) o circuito, a partir de t=0+, é sub, sobre ou criticamente
amortecido?

Figura 12

15) Para o circuito mostrado na figura 13, considerando que em t=0s a

tensão do capacitor é de 2V, e a corrente no indutor é de 3A, calcule
vc(t) se: C= 0,5F, L= 2H, R= 4 e I=4A;
a) O valor de vc em t=1,5s;
b) O circuito é sub, sobre ou criticamente amortecido?
 Figura 13
16) Para o circuito esquematizado na figura 14, considerando que entrou
em regime permanente para t<0, com a chave “s” aberta, determine a
resposta completa para t>0.

Figura 14
17) Dado um circuito RLC paralelo com w0=10 rad/s, Q=1/2 e C=1 F,
escreva a equação diferencial e determine a resposta à entrada zero
para a tensão vc do capacitor. As condições iniciais são vc(0)=2 V e
iL(0)=5 A.

18) Conecte uma fonte de corrente is em paralelo com o circuito RLC

paralelo do problema anterior. Considere que is(t)=u(t)cos2t. É
possível escolher condições iniciais tais que não haja transitório? Em
caso afirmativo, determine as condições iniciais requeridas; caso
contrário, justifique a resposta.

19) No circuito esquematizado na figura 15, as chaves “s1” e “s2”

estiveram inicialmente nas posições “a1” e “a2”, e, em t=0, ambas são
comutadas para as posições “b1” e “b2”, respectivamente,
caracterizando um circuito RLC paralelo, alimentado por uma fonte de
corrente em estado não-zero.
1. Supondo que ao serem posicionadas em “a1” e “a2” os elementos
encontravam-se em estado zero, determine iL(t) para t<0, e,
supondo que as chaves permaneceram muito tempo nessas
posições, determine vcRP e iLRP para t<0;
2. Determine a expressão matemática de iL(t) para t≥0.
Dados: If2= 10A, If1= 20A, R1=2, R2=5, C=0,2F, L= 1,0H.
 Figura 15

20) No circuito esquematizado na figura 16, as chave “s1” e “s2”

estiveram inicialmente nas posições “a1” e “a2”, respectivamente. Em
t=0 ambas as chaves são comutadas para a posição “b” caracterizando
um circuito RLC série, alimentado por uma fonte de tensão em estado
não-zero.
1. Supondo que ao serem posicionadas em “a1” e “a2” os elementos
encontravam-se em estado zero, calcule vc(t) para t<0, e, supondo
que as chaves permaneceram muito tempo nessas posições,
determine vcRP e iLRP para t<0;
2. Determine a expressão matemática de vc(t) para t≥0.
Dados: E2= 20V, E1= 10V, R1=2, R2=5, C=0,2F, L= 1,0H.

Figura 16
21) No circuito esquematizado na figura 17, a chave “s1” estive fechada
por muito tempo e, em t=o+ abre. Determine iL(t) e vc(t) para t>0.

Figura 17
 FORMULÁRIO
Primeira Ordem:

x rp (t ) =
A
dx(t )
+ ax( t ) = A x(t ) = xrp (t ) + xtr (t ) x tr (t ) = K 2e −at dxtr (t )
+ axtr (t ) = 0
dt a dt

Entrada senoidal: x f (t ) = A cos(t + 1 ) x(t ) = x tr (t ) + x rp (t ) = K 2 e −at + B cos(t +  2 )

d 2 x(t) dx ( t )
Circuitos de segunda ordem: 2
+ 2 +  02 x ( t ) = A
dt dt
S + 2
2
S + 02 =0 s1, 2 = −   2 − 02 = −   d

i L (0 + ) = i L (0 − ) = I 0 ; VC (0 + ) = VC (0 − ) = V0 ;
di L V
/ t =0+ = L0
dt L
 dx   dxrp   dx 
Condições Iniciais: x (0) = x rp (0) + x tr (0) ;   =   +  tr 

 dt  t =0  dt  t =0  dt  t =0

x tr (t ) = A1 cos(d t ) + A2 sen(d t ) −t
