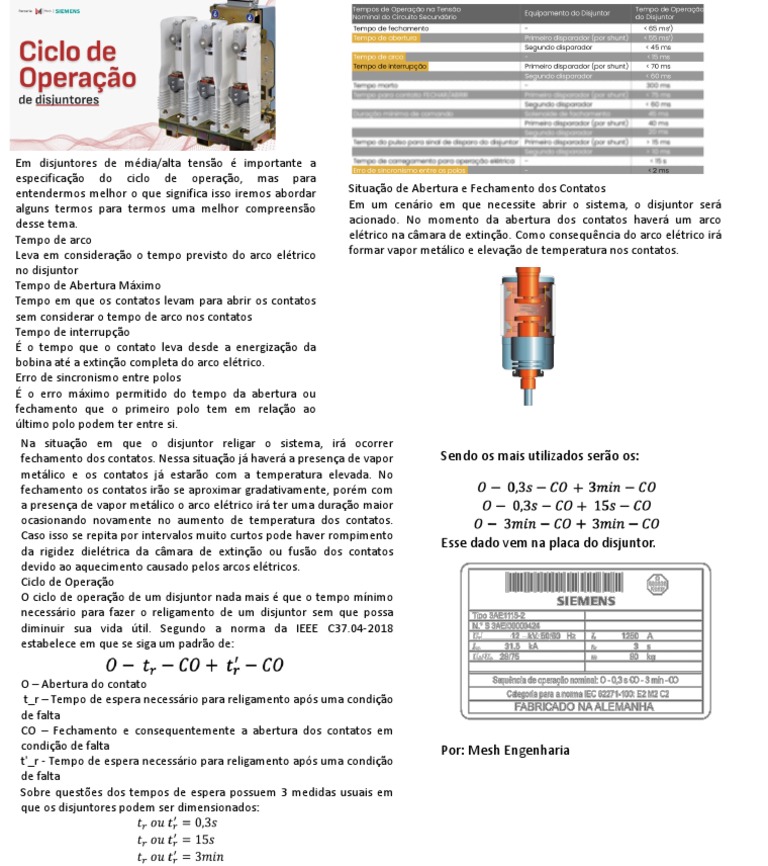

Em disjuntores de média/alta tensão é importante a

especificação do ciclo de operação, mas para

entendermos melhor o que significa isso iremos abordar Situação de Abertura e Fechamento dos Contatos
alguns termos para termos uma melhor compreensão Em um cenário em que necessite abrir o sistema, o disjuntor será
desse tema. acionado. No momento da abertura dos contatos haverá um arco
Tempo de arco elétrico na câmara de extinção. Como consequência do arco elétrico irá
Leva em consideração o tempo previsto do arco elétrico formar vapor metálico e elevação de temperatura nos contatos.
no disjuntor
Tempo de Abertura Máximo
Tempo em que os contatos levam para abrir os contatos
sem considerar o tempo de arco nos contatos
Tempo de interrupção
É o tempo que o contato leva desde a energização da
bobina até a extinção completa do arco elétrico.
Erro de sincronismo entre polos
É o erro máximo permitido do tempo da abertura ou
fechamento que o primeiro polo tem em relação ao
último polo podem ter entre si.
Na situação em que o disjuntor religar o sistema, irá ocorrer
fechamento dos contatos. Nessa situação já haverá a presença de vapor Sendo os mais utilizados serão os:
metálico e os contatos já estarão com a temperatura elevada. No
fechamento os contatos irão se aproximar gradativamente, porém com
a presença de vapor metálico o arco elétrico irá ter uma duração maior
ocasionando novamente no aumento de temperatura dos contatos.
Caso isso se repita por intervalos muito curtos pode haver rompimento
Esse dado vem na placa do disjuntor.
da rigidez dielétrica da câmara de extinção ou fusão dos contatos
devido ao aquecimento causado pelos arcos elétricos.
Ciclo de Operação
O ciclo de operação de um disjuntor nada mais é que o tempo mínimo
necessário para fazer o religamento de um disjuntor sem que possa
diminuir sua vida útil. Segundo a norma da IEEE C37.04-2018
estabelece em que se siga um padrão de:

O – Abertura do contato
t_r – Tempo de espera necessário para religamento após uma condição
de falta
CO – Fechamento e consequentemente a abertura dos contatos em
condição de falta Por: Mesh Engenharia
t'_r - Tempo de espera necessário para religamento após uma condição
de falta
Sobre questões dos tempos de espera possuem 3 medidas usuais em
que os disjuntores podem ser dimensionados:
