Um disjuntor que usava vácuo como uma extinção de arcomeio é chamado de disjuntor a

vácuo. Neste disjuntor, o contato fixo e móvel é colocado em um interruptor a vácuo

permanentemente selado. O arco é extinto quando os contatos são separados em alto
vácuo. É usado principalmente para média tensão variando de 11 KV a 33 KV.

O disjuntor a vácuo possui um meio de alto isolamento para a extinção de arco em

comparação com o outro disjuntor. A pressão dentro do interruptor a vácuo é de
aproximadamente 10-4 torrente e com esta pressão, muito poucas moléculas estão
presentes no interruptor. O disjuntor a vácuo possui principalmente duas propriedades
fenomenais.
1. Alta resistência isolante: Em comparação com vários outros meios de isolamento
usados no vácuo do disjuntor, existe um meio dielétrico superior. É melhor que todos
os outros meios, exceto ar e SF6, que são empregados em alta pressão.
2. Quando um arco é aberto movendo-se ocontatos no vácuo, ocorre uma interrupção no
primeiro zero atual. Com a interrupção do arco, a sua rigidez dielétrica aumenta até
uma taxa de milhares de vezes em comparação com outros disjuntores.
As duas propriedades acima tornam os disjuntores maiseficiente, menos volumoso e mais
barato no custo. Sua vida útil também é muito maior do que qualquer outro disjuntor, e
quase nenhuma manutenção é necessária.

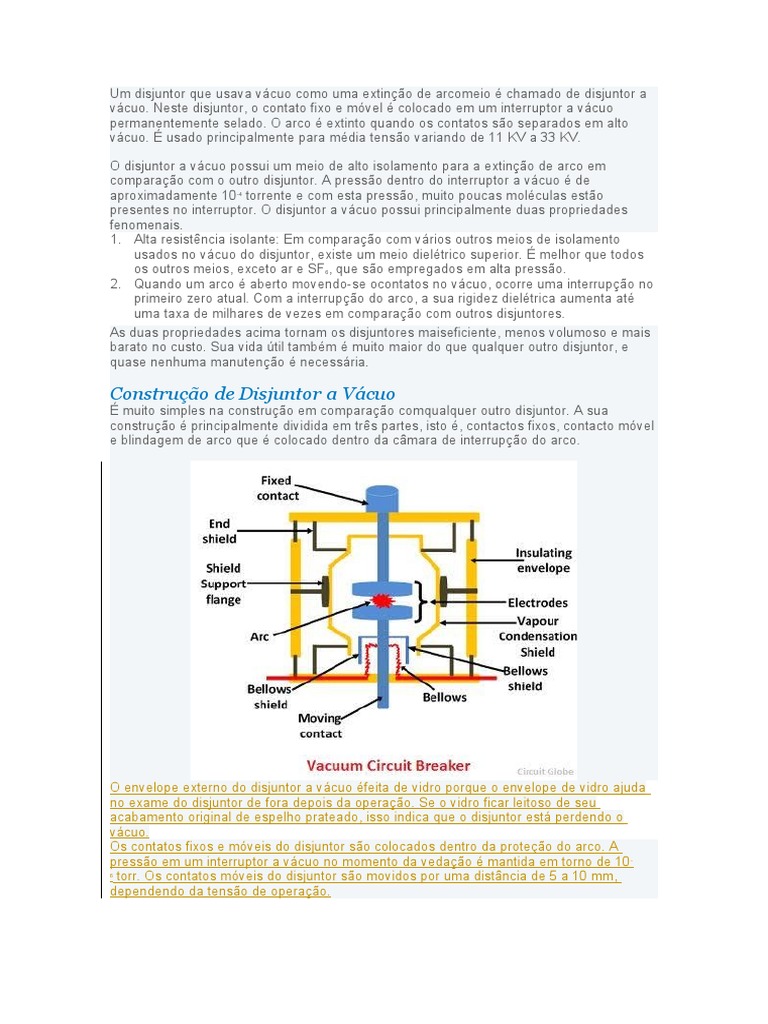

Construção de Disjuntor a Vácuo

É muito simples na construção em comparação comqualquer outro disjuntor. A sua
construção é principalmente dividida em três partes, isto é, contactos fixos, contacto móvel
e blindagem de arco que é colocado dentro da câmara de interrupção do arco.

O envelope externo do disjuntor a vácuo éfeita de vidro porque o envelope de vidro ajuda
no exame do disjuntor de fora depois da operação. Se o vidro ficar leitoso de seu
acabamento original de espelho prateado, isso indica que o disjuntor está perdendo o
vácuo.
Os contatos fixos e móveis do disjuntor são colocados dentro da proteção do arco. A
pressão em um interruptor a vácuo no momento da vedação é mantida em torno de 10 -
6
 torr. Os contatos móveis do disjuntor são movidos por uma distância de 5 a 10 mm,
dependendo da tensão de operação.
O fole metálico de aço inoxidável éusado para mover os contatos móveis. O projeto dos
foles metálicos é muito importante porque a vida útil do disjuntor a vácuo depende da
capacidade do componente de realizar operações repetidas satisfatoriamente.

Disjuntor a vácuo de trabalho

Quando a falha ocorre no sistema, os contatosdo disjuntor são afastados e, portanto, o
arco é desenvolvido entre eles. Quando os contatos de transporte de corrente são
separados, a temperatura de suas peças de conexão é muito alta devido a qual ionização
ocorre. Devido à ionização, o espaço de contato é preenchido com vapor de íons positivos
que são descarregados do material de contato.

A densidade do vapor depende da corrente emo arco. Devido ao modo decrescente da

onda de corrente, sua taxa de liberação de vapor cai e após o zero atual, o meio recupera
sua força dielétrica, desde que a densidade de vapor ao redor dos contatos seja reduzida.
Portanto, o arco não reage novamente porque o vapor de metal é rapidamente removido
da zona de contato.

Corte atual em disjuntor a vácuo

Corte atual no disjuntor a vácuodepende da pressão de vapor e das propriedades de
emissão de elétrons do material de contato. O nível de corte também é influenciado pela
condutividade térmica - menor a condutividade térmica, menor é o nível de corte.

É possível reduzir o nível atual emo corte ocorre pela seleção de um material de contato
que fornece vapor de metal suficiente para permitir que a corrente chegue a um valor
muito baixo ou valor zero, mas isso raramente é feito, pois afeta negativamente a rigidez
dielétrica.

Recuperação de arco a vácuo do disjuntor a vácuo

O alto vácuo possui um dielétrico extremamente altoforça. Na corrente zero, o arco é
extinto muito rapidamente e a força dielétrica é estabelecida muito rapidamente. Este
retorno de rigidez dielétrica é devido ao metal vaporizado que é localizado entre os
contatos difunde-se rapidamente devido à ausência de moléculas de gás. Após a
interrupção do arco, a força de recuperação durante os primeiros microssegundos é de 1
kV / segundo para uma corrente de arco de 100A.

Por causa do atributo acima mencionado do disjuntor a vácuo, ele é capaz de lidar com os
severos transientes de recuperação associados com falhas de linhas curtas sem qualquer
dificuldade.

Propriedade do material de contato

O material de contato do disjuntor a vácuo deve ter a seguinte propriedade.

 O material deve ter alta condutividade elétrica de modo a passar correntes de carga
normais sem superaquecimento.
 O material de contato deve ter baixa resistência e alta densidade.
 O material deve possuir alta condutividade térmica, de modo a dissipar rapidamente
o grande calor gerado durante o arco.
 O material deve ter uma alta capacidade de resistência ao arco e baixo nível de
corrente de corte.
Vantagens do disjuntor a vácuo
 O disjuntor a vácuo não requer nenhum enchimento adicional de óleo ou gás. Eles
não precisam de recarga periódica.
 Recuperação rápida de alta rigidez dielétrica em interrupções de corrente que
somente meio ciclo ou menos arco ocorre após a separação de contato adequada.
 A unidade do disjuntor é compacta e independente. Pode ser instalado em qualquer
orientação necessária.
  Por causa das razões acima, juntamente com a vantagem econômica oferecida, o
disjuntor a vácuo tem alta aceitação.
Desvantagem do disjuntor de vácuo
 Requisitos de alta tecnologia para produção de interruptores a vácuo.
 Ele precisa de supressores de surtos adicionais para a interrupção de correntes de
baixa magnetização em um determinado intervalo.
 A perda de vácuo devido a danos ou falhas no trânsito torna toda a interrupção inútil
e não pode ser reparada no local.
Aplicações do Disjuntor a Vácuo
 Devido ao curto espaço e à excelente recuperação do disjuntor a vácuo, eles são
muito úteis como chaves de tomada de alta velocidade em muitas aplicações
industriais.
 Quando a tensão é alta e a corrente a ser interrompida é baixa, esses disjuntores
têm superioridade definitiva sobre os outros disjuntores.
 Para baixas capacidades de interrupção de falhas, o custo é baixo em comparação
com outros dispositivos de interrupção.
 Por causa dos requisitos mínimos de manutenção, estes disjuntores são muito
adequados para o sistema que requer tensão de 11 a 33 kV
