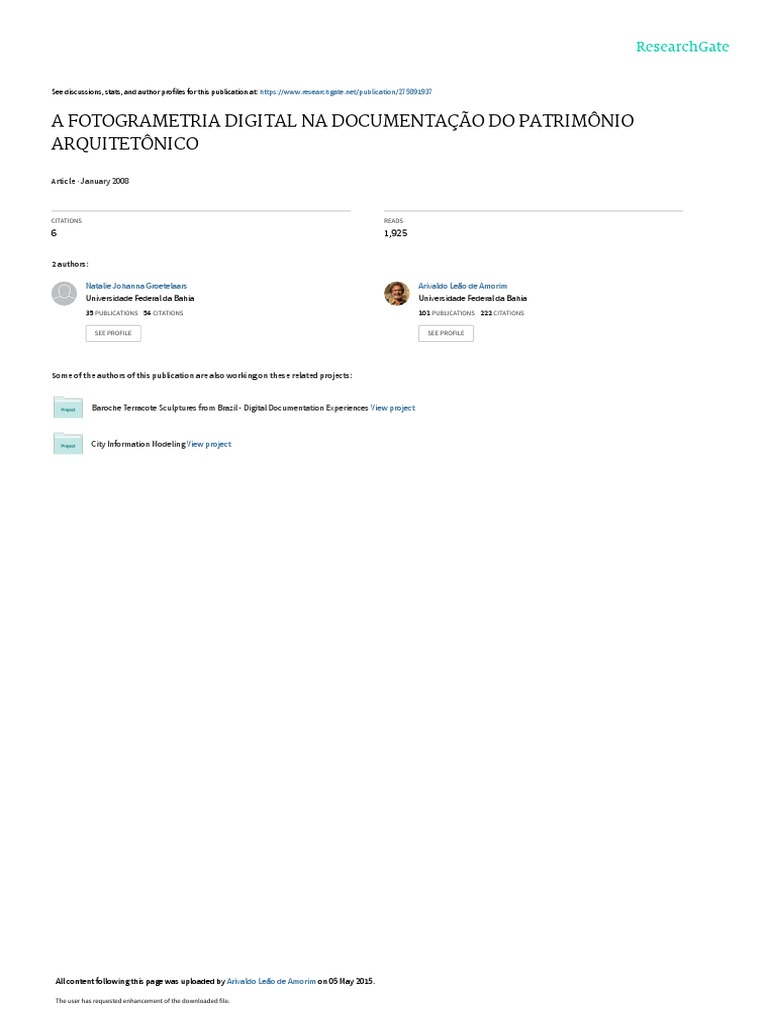

net/publication/275891937
CITATIONS READS
6 1,925
2 authors:
Some of the authors of this publication are also working on these related projects:
Baroche Terracote Sculptures from Brazil - Digital Documentation Experiences View project
All content following this page was uploaded by Arivaldo Leão de Amorim on 05 May 2015.
RESUMO
Este artigo analisa a contribuição da Fotogrametria Digital na documentação do Patrimônio
Arquitetônico. O trabalho descreve experimentos práticos realizados com um programa para
Fotogrametria Digital, em conjunto com outros software. Esses testes visaram a análise das
ferramentas adotadas em diversas situações, tais como: complexidade do objeto, tipos de produtos
requeridos (fotos retificadas, desenhos e modelos geométricos tridimensionais fotorrealísticos), níveis
de precisão e de detalhamento desejados. São relatados os processos usados para a restituição
digital de dois tipos de objetos de interesse histórico e cultural: dois retábulos da Catedral Basílica e a
Capela de Nossa Senhora da Escada, ambos de Salvador-BA. Através de estudos de caso, pôde-se
avaliar os limites e potencialidades da tecnologia, propor metodologias de trabalho e analisar a
precisão dos resultados obtidos.
RESUMEN
Este artículo analiza la contribución de la Fotogrametría Digital para la documentación del Patrimonio
Arquitectónico. El presente trabajo describe experimentos prácticos realizados con un programa para
Fotogrametría Digital, en conjunto con otros softwares. Tales experimentos buscaron analizar las
herramientas adoptadas en diferentes situaciones, tales como: complejidad del objeto, tipos de
productos requeridos (fotografías rectificadas, diseños y modelos geométricos tridimensionales
fotorealísticos), niveles de precisión y de detalles deseados. Se relatan los procesos utilizados para la
restitución digital de dos tipos de objetos de interés histórico y cultural, es decir, dos retablos de la
Catedral Basílica y la Capilla Nossa Senhora da Escada, ambos en Salvador- BAHIA. Por medio de
estudios de casos, se pudo evaluar los límites y las potencialidades de la tecnología, proponer
metodologías de trabajo así como analizar la precisión de los resultados obtenidos.
92
ABSTRACT
This paper analyzes the contribution of Digital Photogrammetry for heritage documentation. The article
describes practical experiments carried out with a photogrammetric software and other programs.
These tests aimed the analysis of tools used in different situations, as for example, the complexity of
the objects and the products required (rectified photos, drawings, 3D photorealistic geometric models),
level of precision and detail desired. It describes the processes used for the restitution of two objects of
historic and cultural interest: two retables of Cathedral and the Chapel of Nossa Senhora da Escada,
both in Salvador-BA. By means of case studies, it was possible to evaluate the limits and potentialities
of the technology, propose working procedures and analyze the precision of the results obtained.
1. INTRODUÇÃO
A documentação de importantes sítios e monumentos é uma preocupação antiga.
Após a Segunda Guerra Mundial essa preocupação ganhou expressivo aumento,
quando muitas nações passaram a se preocupar com a preservação de seu
patrimônio histórico-cultural. A documentação representa uma parte importante e
essencial no processo de preservação do patrimônio e da memória, uma vez que
qualquer atividade a ser desenvolvida, seja na conservação ou na restauração de
sítios e monumentos históricos, requer seu registro o mais completo e preciso
possível.
93
problemas estruturais ou estado de conservação da edificação ou objeto de
interesse.
2. FOTOGRAMETRIA ARQUITETÔNICA
A Fotogrametria Arquitetônica tem início em 1858, com o trabalho do arquiteto
alemão Albrecht Meydenbauer no levantamento da catedral da cidade de Wetzar na
Alemanha. Apesar da Fotogrametria Arquitetônica ser considerada por muitos
autores, a precursora de todas as áreas da Fotogrametria, passou muito tempo
praticamente sem ser utilizada no Brasil. Seu uso mais comum e quase que exclusivo
foi, durante muito tempo, o da produção de mapas plani-altimétricos a partir de
fotografias aéreas.
A Fotogrametria aplicada à Arquitetura toma impulso somente a partir dos anos 60,
quando vários países passam a se preocupar com a conservação de monumentos,
levando em 1964 à promulgação da Carta de Veneza, que permitiu estabelecer
novos conceitos para a preservação do patrimônio cultural.
94
3. ESTUDOS DE CASO
Foram realizados alguns experimentos com o PhotoModeler, programa para
Fotogrametria Digital, que visaram testar a ferramenta, avaliar seus limites e
potencialidades, além de estabelecer métodos e procedimentos de trabalho.
(a) (b)
Figura 1 – Fotografias dos retábulos: (a) das Virgens Mártires; (b) dos Santos Mártires
95
retangulares em suas extremidades (arestas paralelas e perpendiculares),
informações estas introduzidas no PhotoModeler para a criação da foto retificada. A
Figura 2 ilustra três produtos obtidos a partir da correção das distorções de
perspectiva da foto do retábulo dos Santos Mártires: foto retificada, desenho e
representação gráfica com aplicação de textura. O desenho foi produzido no
AutoCAD, a partir da vetorização da foto retificada. Este procedimento foi adotado
uma vez que o AutoCAD apresenta mais recursos para o traçado de detalhes do que
o software para fotogrametria digital empregado na correção geométrica das fotos.
(a)
(b)
96
(c)
Figura 2 – Retábulo dos Santos Mártires: (a) foto retificada; (b) desenho; (c) representação gráfica
com aplicação de texturas
a) Planejamento do levantamento
Esta etapa foi realizada a partir de uma visita à capela para avaliação da edificação
(geometria, dimensões) e das condições específicas do local (campo de visão,
presença de obstáculos, existência de elementos que permitissem o levantamento
fotográfico da cobertura). Foram determinados os equipamentos a serem utilizados e
97
estudados os posicionamentos das estações nos diversos locais, tanto da câmara,
para uma cobertura adequada da edificação e ângulos próximos a 90º entre as
tomadas fotográficas, como da estação total, de forma a permitir o levantamento
topográfico de pontos sobre a edificação, que serviriam de pontos de controle da
restituição.
b) Aquisição de dados
O trabalho em campo foi iniciado com a colocação das marcas de referência sobre as
superfícies das paredes, nas partes baixas e elevadas da edificação. Depois, foram
realizadas duas atividades em paralelo: a tomada fotográfica e o levantamento
topográfico dos pontos de controle.
Para a tomada fotográfica foi utilizada a câmara digital Nikon Coolpix 5400 com
resolução de 5 megapixels. Procurou-se tirar fotografias a 45º e perpendiculares ao
plano de cada uma das fachadas. Foram tomadas fotografias de diversos ângulos e
níveis de aproximação (Figura 4). O registro de detalhes - esquadrias, pisos, gradil –
foi feito de posições próximas à edificação, e a cobertura fotográfica do telhado foi
realizada a partir de um caminhão concha, a uma altura aproximada de 9 m.
Para o levantamento das coordenadas dos pontos de controle foi utilizada uma
estação total Elta S20 com resolução de 0,5’’ para as grandezas angulares e de 0,1
mm para as grandezas lineares. Foram locadas cinco estações em torno da
98
edificação, definindo, assim, uma poligonal fechada. Foi posicionado nesses vértices
um instrumento para a leitura das coordenadas dos pontos de controle. Cada ponto
de controle colado sobre as paredes da edificação foi determinado pela interseção
das visadas, a partir das duas estações mais próximas. As localizações aproximadas
dos pontos de controle foram anotadas nos croquis das fachadas, juntamente com
sua numeração. Utilizou-se como pontos de controle tanto os pontos sinalizados
como os pontos naturais (notáveis) da edificação, sendo que estes últimos foram
usados principalmente nas partes mais elevadas da capela, onde era difícil o acesso
para fixação das marcas.
99
pontos de controle. O sistema de coordenadas cartesianas foi definido de forma
arbitrária, onde os eixos x e y definiam um plano horizontal e o eixo z, a cota ortogonal
a este plano horizontal.
RESTITUIÇÃO FOTOGRAMÉTRICA
A restituição fotogramétrica no PhotoModeler compreendeu cinco fases:
determinação dos parâmetros de orientação das fotografias (internos e externos),
obtenção do modelo geométrico tridimensional, verificação dos erros, aplicação das
texturas (para a criação do modelo fotorrealístico) e verificação da precisão dos
resultados.
100
A determinação da escala e rotação do modelo - eixos x, y e z (orientação externa
absoluta) foi feita a partir da correspondência entre as coordenadas de três pontos da
edificação medidos no levantamento topográfico e as coordenadas dos mesmos
sobre o modelo tridimensional gerado no PhotoModeler. Esta opção foi utilizada
visando a criação de um sistema de coordenadas único, baseado no sistema definido
arbitrariamente no levantamento topográfico. Assim, seria possível avaliar a precisão
dos pontos levantados por topografia e os pontos do modelo geométrico criado.
Depois das fotografias devidamente orientadas, pôde-se visualizar o modelo
geométrico 3D em estrutura de arame (Figura 5).
101
• Erros devidos à pequena quantidade de fotos que registravam um
determinado ponto.
102
Medição direta
Fotogrametria
Maiores erros
Figura 7 – Sobreposição dos resultados obtidos por Fotogrametria (vermelho e laranja) e por medição
direta (preto). Os círculos azuis permitem identificar as partes no modelo que apresentaram maiores
erros (diferenças).
A sobreposição dos desenhos - planta baixa gerada pelo PhotoModeler e outra obtida
através da medição direta - pode ser vista na figura 7. Verificou-se que as maiores
diferenças ocorreram nos pontos de difícil identificação nas fotografias e que não
eram vistos em uma quantidade grande de fotos tomadas em ângulos adequados.
103
4. ANÁLISE DOS RESULTADOS
A partir dos diferentes experimentos realizados é possível fazer uma avaliação dos
métodos adotados, das potencialidade e limitações da ferramenta, da precisão dos
resultados e sugerir procedimentos que permitam a obtenção de resultados mais
precisos e de melhor qualidade.
A restituição a partir de várias fotografias é uma técnica que permite obter modelos
2D, 3D e ortofotos, a partir da identificação dos pontos homólogos. Por isso, é uma
técnica que está restrita à restituição de pontos facilmente identificáveis (vértices de
uma parede, moldura de uma janela, etc.). Quando se deseja restituir um objeto com
superfícies irregulares, curvas e em relevo, é necessário sinalizá-lo. A quantidade de
informações e a precisão dos resultados estará intimamente ligada à densidade e à
localização dessas marcas, à geometria da tomada fotográfica e à resolução das
imagens.
5. CONCLUSÕES
A Fotogrametria arquitetônica digital mostrou-se ser uma tecnologia promissora para
a documentação do patrimônio arquitetônico. O PhotoModeler, apesar de ser um
software de fácil utilização, requer vários cuidados para obtenção de produtos
precisos e de qualidade. Verificou-se que as etapas de planejamento de campo e de
levantamento fotográfico são extremamente importantes e influenciam diretamente o
produto final, uma vez que permitem determinar os recursos a serem usados (para o
levantamento dos pontos de controle e para a tomada fotográfica completa do
objeto), a quantidade de fotos e os ângulos adequados para a tomada fotográfica.
104
sistemas de aquisição de imagens, para permitir o conhecimento dos limites e as
possibilidades de seu uso.
