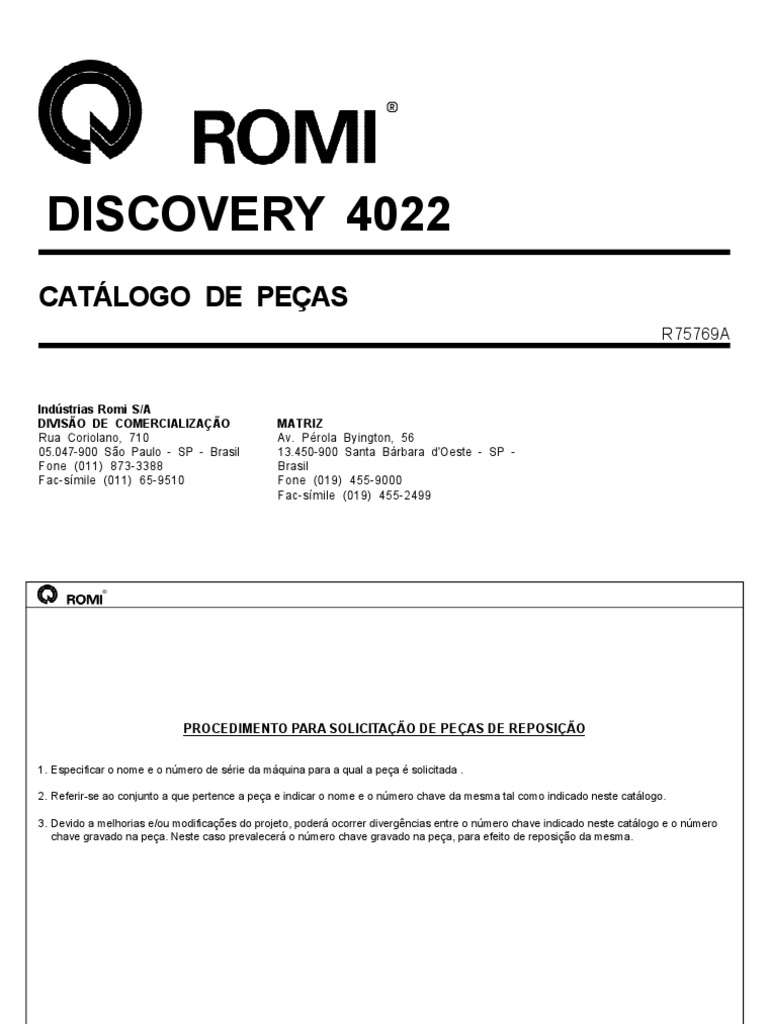

DISCOVERY 4022
CATÁLOGO DE PEÇAS
Indústrias Romi S/A
DIVISÃO DE COMERCIALIZAÇÃO
Rua Coriolano, 710
05.047-900 São Paulo - SP - Brasil
Fone (011) 873-3388
Fac-símile (011) 65-9510
R75769A
MATRIZ
Av. Pérola Byington, 56
13.450-900 Santa Bárbara d'Oeste - SP -
Brasil
Fone (019) 455-9000
Fac-símile (019) 455-2499
 ®

PROCEDIMENTO PARA SOLICITAÇÃO DE PEÇAS DE REPOSIÇÃO

1. Especificar o nome e o número de série da máquina para a qual a peça é solicitada .

2. Referir-se ao conjunto a que pertence a peça e indicar o nome e o número chave da mesma tal como indicado neste catálogo.

3. Devido a melhorias e/ou modificações do projeto, poderá ocorrer divergências entre o número chave indicado neste catálogo e o número
chave gravado na peça. Neste caso prevalecerá o número chave gravado na peça, para efeito de reposição da mesma.

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A

 ®

ÍNDICE

• Base ........................................................................................... 1
• Coluna ....................................................................................... 6
• Mesa Inferior ............................................................................. 1 1
• Mesa Superior ........................................................................... 2 0
• Cabeçote Vertical ..................................................................... 2 6
• Atuador Pneumático ................................................................. 3 4
• Motorização .............................................................................. 3 7
• Trocador Automático de Ferramentas .................................... 3 9
• Refrigeração .............................................................................. 4 3
• Lubrificação .............................................................................. 4 7
• Sistema Pneumático ................................................................. 4 9
• Luminária .................................................................................. 5 1
• Proteções .................................................................................. 5 3

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A

 ®
BASE

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 1

 ®
BASE

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66492 Base 1
2 R67158 Par de guias lineares 1
3 P19831 Parafuso PAR CAB CI SX IN - M8x30mm 20
4 R71195 Flange do servo motor 1
5 P19843 Parafuso PAR CAB CI SX IN - M10x30mm 2
6 P18781 Arruela plana M10 2
7 P19830 Parafuso PAR CAB CI SX IN - M8x25mm 8
8 P18780 Arruela plana M8 4
9 P18794 Arruela de pressão 18
10 P91842 Pino cônico rosca interno 8x40mm 2
11 R74241 Suporte do came 1
12 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 2
13 R61297 Dog 1
14 P19796 Parafuso PAR CAB CI SX IN - M5x10mm 2
15 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 8
16 R66509 Tampa inferior 1
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 2

 ®
BASE

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 3

 ®
BASE

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66493 Conjunto do fuso 1
2 R66494 Mancal traseiro do fuso 1
3 P94219 Pino cônico rosca interno 8x32mm 2
4 P19830 Parafuso PAR CAB CI SX IN - M8x25mm 8
5 R66497 Amortecedor de borracha 2
6 R43334 Rolamento de esferas de contato angular DI25xDE75xL28mm INA ZKLF - 2575 - 2RS 2
7 R43392 Porca de precisão M25x1,5 2
8 P40684 Pastilha de latão 4,8x2mm 6
9 P19379 Parafuso PAR SC SX IN PTPL - M6x6mm 6
10 P19818 Parafuso PAR CAC CI SX IN - M6x40mm 8
11 R70532 Anel espaçador 1
12 P19379 Parafuso PAR SC SX IN PTPL - M6x6mm 6
13 R66495 Espaçador 1
14 R66499 Alojamento dianteiiro do rolamento 1
15 R66504 Conjunto da polia do servo 1
16 R66501 Proteção frontal do servo motor 1
17 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 4
18 R43329 Correia dentada 560 - 8M - 20 GATES 1
19 P19818 Parafuso PAR CAB CI SX IN - M6x40mm 8
20 R69735 Eixo da roldana 2
21 R69734 Roldana de nylon 2
22 R66511 Suporte da roldana 2
23 P48777 Anel elástico para eixo 2
24 P20117 Porca SX MD OX - M5x4 2
25 P18778 Arruela plana M5 2

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 4

 ®
BASE

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

26 P19810 Parafuso PAR CAB ABL SX IN - M6x12mm 4
27 R66503 Conjunto da polia do fuso 1
28 R42718 Parafuso nivelador 4
29 P25087 Porca SX MD OX - M24x19mm 4
30 R42719 Chapa da fundação 4
31 R71239 Conjunto Servo motor - eixo Y 1
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 5

 ®
COLUNA

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 6

 ®
COLUNA

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66538 Coluna 1
2 R67159 Par guias lineares 1
3 P19831 Parafusos PAR CAB CI SX IN - M8x30mm 30
4 P91842 Pino cônico rosca interno M8x30mm 2
5 R66540 Conjunto fuso Ø32 passo 10 1
6 P91842 Pino cônico rosca interno M8x30 2
7 R66519 Amortecedor de borracha 1
8 P69094 Rolamento de esferas 6205 - 2RS (FAG) / 6205 DDU (NSK) / 6205 2NSL (NACHI) 1
9 R43392 Porca de precisão M25x1,5 1
10 P40684 Pastilha de latão 4,8x2mm 1
11 P19379 Parafuso PAR SC SX IN PTPL - M6x6mm 1
12 R73375 Mancal inferior - Z 1
13 P19832 Parafuso PAR CAB CI SX IN - M8x35mm 2
14 R66541 Mancal inferior - Z 1
15 R43334 Rolamentos de esfera contato angular PI25xDE75xL29mm / INA - ZKLF 2575 - 2RS 2
16 P19818 Parafuso PAR CAB CI SX IN - M6x40mm 4
17 P19857 Parafuso PAR CAB CI SX IN - M12x35mm 5
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 7

 ®
COLUNA

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 8

 ®
COLUNA

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66545 Conjunto da polia do fuso 1
2 R45058 Espaçador do freio 3
3 P26475 Parafuso PAR CAB CI SX IN - M6x80mm 3
4 R71213 Acoplamento do freio 1
5 P19800 Parafuso PAR CAB CI SX IN - M5x20mm 4
6 P18778 Arruela plana estampada oxidada M5 4
7 R44833 Freio 1
8 P19810 Parafuso PAR CAB CI CX IN - M6x12mm 4
9 P18779 Arruela plana oxidada M6 4
10 R66878 Cobertura do freio 1
11 R66504 Conjunto da polia do servo 1
12 R71195 Flange do servo motor 1
13 P19830 Parafuso PAR CAB CI SX IN - M8x25mm 4
14 P18780 Arruela M8 4
15 P18794 Arruela de pressão M8 4
16 P67617 Correia dentada 600 - 8M - 20 1
17 R67409 Braço do painel de comando 1
18 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 2
19 R69479 Suporte do micro Z 1
20 R66880 Esteira porta cabos Z 1
21 R66586 Apoio do braço do vídeo 1
22 R66587 Trava do braço 1
23 P19826 Parafuso PAR CAB CI SX IN - M8x16mm 2
24 P18780 Arruela M8 2
25 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 2

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 9

 ®
COLUNA

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

26 P18779 Arruela plana M6mm 2
27 R66589 Caixa de passagem 1
28 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 4
29 P19857 Parafuso PAR CAB CI SX IN - M12x35mm 1
30 P18782 Arruela plana M12 1
31 P19881 Parafuso PAR CAB CI SX IN - M16x70mm 10
32 R72342 Tampa da proteção 1
33 R72340 Proteção inferior dos cabos 1
34 P18779 Arruela plana estampada oxidada M6 6
35 P19809 Parafuso PAR CAB CI SX IN - M6x10mm 6
36 R69367 Caixa prolongamento do painel 1
37 R66876 Proteção de cavacos 1
38 R67400 Tampa da tomada 1
39 P69682 Parafuso PAR CAB CI FEN BC - M4x10mm 1
40
41
42
43
44
45
46
47
48
49
50

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 10

 ®
MESA INFERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 11

 ®
MESA INFERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66515 Mesa inferior 1
2 R66499 Alojamento dianteiro 1
3 P19845 Parafuso PAR CAB CI SX IN - M10x40mm 4
4 P91842 Pino cônico rosc interno 8x40mm 2
5 R43334 Rolamento esfério contato angular DI25xDE75xL28mm / INA - ZKLF-2575-2RS 2
6 P19818 Parafuso PAR CAB CI SX IN - M6x40mm 8
7 R66524 Cobertura do mancal 1
8 P19809 Parafuso PAR CAB CI SX IN - M6x10mm 2
9 R43392 Porca de precisão M25x1,5 2
10 P19379 Parafuso PAR SC SX IN PTPL - M6x6mm 6
11 P40684 Pastilha de latão 4,8x2mm 6
12 R66497 Amortecedor de borracha 1
13 R70471 Porca M30x1,5mm 1
14 R66495 Espaçador 1
15 R66517 Conjunto do fuso - eixo X Ø32 passo 10mm 1
16 P19828 Parafuso PAR CAB CI SX IN 8x20mm 6
17 R66519 Amortecedor de borracha 1
18 R66503 Conjunto da polia do fuso 1
19 R43329 Correia dentada 560 - 8M - 20 1
20 R66504 Conjunto da polia do servo motor 1
21 R71369 Caixa do servo motor 1
22 P19845 Parafuso PAR CAB CI SX IN - M10x40mm 2
23 P19842 Parafuso PAR CAB CI SX IN - M10x25mm 2
24 R71195 Flange do servo motor 1
25 R71198 Proteção inferior do servo X 1

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 12

 ®
MESA INFERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

26 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 4
27 R71184 Proteção dos servo motor - X 1
28 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 4
29 R66522 Cobertura da polia 1
30 P19809 Parafuso PAR CAB CI SX IN - M6x10mm 2
31 R71239 Conjunto do Servo motor - eixo X
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 13

 ®
MESA INFERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 14

 ®
MESA INFERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 P19843 Parafuso PAR CAB CI SX IN - M10x30mm 2
2 P18781 Arruela M10 2
3 P19830 Parafuso PAR CAB CI SX IN - M8x25mm 4
4 P19780 Arruela plana M8 4
5 P18794 Arruela pressão M8 4
6 R71067 Tubo de passagem 1
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 15

 ®
MESA INFERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 16

 ®
MESA INFERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 P19842 Parafuso PAR CAB CI SX IN - M10x25mm 18
2 P19831 Parafuso PAR CAB CI SX IN - M8x30mm 16
3 R69053 Suporte do flexível 1
4 R42790 Encosto da guia 2
5 P19811 Parafuso PAR CAB CI SX IN - M6x12mm 2
6 R66521 Calço da guia 2
7 P19764 Parafuso PAR CAB SX RSC P - M6x16mm 2
8 R42627 Calço do encosto 2
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 17

 ®
MESA INFERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 18

 ®
MESA INFERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R69520 Suporte do micro (X) 1
2 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 11
3 R66876 Proteção de Cavacos 1
4 R69533 Suporte do micro (Y) 1
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 19

 ®
MESA SUPERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 20

 ®
MESA SUPERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66530 Mesa 1
2 R67157 Par guias lineares 1
3 P19831 Parafuso PAR CAB CI SN IN - M8x30mm 30
4 R69519 Suporte do came - X 1
5 R61297 Came 1
6 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 2
7 P19796 Parafuso PAR CAB CI SX IN - M5x10mm 2
8 R69532 Escova 1
9 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 6
10 P18779 Arruela Plana M6 6
11 P24120 Parafuso PAR SC SX IN PTPL - M6x20mm 6
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 21

 ®
MESA SUPERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 22

 ®
MESA SUPERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R63533 Defletor de cavacos 1
2 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 6
3 P18779 Arruela plana M6 6
4 R66532 Cobertura esquerda da mesa 1
5 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 4
6 R18779 Arruela plana M6 4
7 R66534 Cobertura frontal da mesa 1
8 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 6
9 P18779 Arruela plana M6 6
10 R66531 Cobertura direita da mesa 1
11 P19810 Parafuso PAR CAB CI SX IN - M6x12mm 4
12 P18779 Arruela plana M6 4
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 23

 ®
MESA SUPERIOR

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 24

 ®
MESA SUPERIOR

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 5
2 P18779 Arruela plana M6 5
3 P73671 Parafuso PAR CAB ABL SX IN - M6x10mm 5
4 R66877 Proteção telescópica - Y 1
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 25

 ®
CABEÇOTE VERTICAL

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 26

 ®
CABEÇOTE VERTICAL

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66556 Eixo árvore 1
2 Q04870 Parafuso PAR CAB CI SX INT - M4x16mm 1
3 R46474 Chaveta do eixo árvore 1
4 P47810 Parafuso PAR SC SX IN PTPL - M5x6mm 1
5 R66557 Labirinto inferior 1
6 R67170 Rolamentos (jogo) NSK 7013 AS TY DBD P4+KL1-02 1
7 P19211 Esfera de aço CL3 7,938mm 4
8 R66553 Cabeçote (carcaça) 1
9 R68225 Haste de fixação da ferramenta 1
10 R68392 Arruela de apoio de molas 1
11 R67470 Jogo de molas (100 unidades) 1
12 R68223 Luva inferior 1
13 P19830 Parafuso PAR CAB CI SX INT - M8x25mm 8
14 R66555 Mancal da árvore 1
15 R66558 Tampa frontal 1
16 P19830 Parafuso PAR CAB CI SX INT - M8x25mm 6
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 27

 ®
CABEÇOTE VERTICAL

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 28

 ®
CABEÇOTE VERTICAL

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66376 Espaçador superior 1
2 R67171 Rolamento de rolos cilíndricos 2 carreiras NKS NN 3011MBKRC C9 P4 1
3 R66559 Tampa superior 1
4 R66552 Labirinto da polia 1
5 R68420 Espaçador da polia do cabeçote 1
6 R67442 Anel de furação RFN 8006 55x62mm 1
7 P19802 Parafuso PAR CAB CI SX IN - M5x25mm 3
8 R67442 Anel de fixação RFN 8006 55x62mm 1
9 R69332 Arruela de trava do disco posicionador 1
10 R68395 Porca da haste de fixação de ferramenta 1
11 R43258 Bucha 1
12 P98359 Anel o'ring 4,47x1,78 1
13 Q04870 Parafuso PAR CAB CI SX IN - M4x16mm 4
14 R66560 Arruela de trava do drawbar 1
15 P19802 Parafuso PAR CAB CI SX IN - M5x25mm 6
16 R71440 Disco posicionador 1
17 R68419 Arruela de trava da polia do cabeçote 1
18 Q04870 Parafuso PAR CAB CI SX IN - M4x16mm 3
19 R68754 Polia - para cabeçote versão 6.000 RPM - standard 1
19 R73192 Polia - para cabeçote versão 7.500 RPM - opcional 1
20 Q62413 Anel o'ring 53,64x2,62mm 1
21 R68221 Luva superior 1
22 P19815 Parafuso PAR CAB CI SX IN - M6x25mm 4
23
24

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 29

 ®
CABEÇOTE VERTICAL

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 30

 ®
CABEÇOTE VERTICAL

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R70581 Base da trava 1
2 P19811 Parafuso PAR CAB CI SX IN - M6x16mm 4
3 P18779 Arruela M6 4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 31

 ®
CABEÇOTE VERTICAL

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 32

 ®
CABEÇOTE VERTICAL

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66573 Bloco da refrigeração 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 33

 ®
ATUADOR PNEUMÁTICO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 34

 ®
ATUADOR PNEUMÁTICO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R68477 Calço de retenção 1
2 R68476 Suporte do cilindro 1
3 P19813 Parafuso PAR CAB CI SX IN - M6x20mm 3
4 P19379 Parafuso PAR SC SX IN PTPL - M6x6mm 1
5 R68544 Tampa do cilindro 1
6 P19846 Parafuso PAR CAB CI SX IN - M10x45mm 8
7 Q62142 Anel o'ring 234,54x3,53 1
8 R68630 Anel o'ring 220x8 1
9 R68478 Êmbolo do cilindro 1
10 R68561 Corpo do cilindro 1
11 R46019 Conjunto o'ring / anel teflon 1
12 R46017 Anel raspador vedante 1
13 P19796 Parafuso PAR CAB CI SX IN - M5x10mm 2
14 P48737 Sensor de proximidade M12x1x50 2
15 R43254 Suporte dos sensores 1
16 R50414 Dog ajustável 1
17 P47810 Parafuso PAR SC SX IN PTPL - M5x6mm 1
18 R68485 Eixo do cilindro 1
19 P19802 Parafuso PAR CAB CI SX IN - M5x25mm 2
20 R68546 Bloco da trava 1
21 P15903 Porca SKF KM5 - 25x1,5mm 1
22 R68545 Espaçador de nylon 1
23 R68694 Conjunto o'ring / anel teflon 1
24 P19843 Parafuso PAR CAB CI SX IN - M10x30mm 4
25 P20121 Porca SX MD OX - M12x10mm 1

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 35

 ®
ATUADOR PNEUMÁTICO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

26 R43357 Parafuso de pressão M10x1,5x60 1
27 R73654 Parafuso corpo retificado 13x1,42x25,4 3
28 R68540 Mola helicoidal 3
29 R68538 Espaçador longo 0,5mm 3
30 R68539 Espaçador 6
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 36

 ®
MOTORIZAÇÃO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 37

 ®
MOTORIZAÇÃO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R67753 Motor elétrico TRIFÁSICO - 7,5 CV 4 pólos com ventilador 1
2 P19857 Parafuso PAR CAB CI SX IN - M12x35mm 4
3 P20121 Porca sextavada M12x1,75x10 1
4 R66575 Flange do motor 1
5 P19842 Parafuso PAR CAB CI SX IN - M10x25mm 4
6 P18781 Arruela plana M10 4
7 R68637 Conjunto da polia do motor - versão 6.000 RPM - standard 1
7 R73207 Conjunto da polia do motor - versão 7.500 RPM - opcional 1
8 R66562 Arruela da trava da polia 1
9 P64384 Parafuso PAR CAB CI SX IN - M4x10mm 3
10 R67441 Correia dentada - versão 6.000 RPM - standard GATES 800 - 8M - 30 HTD 1
10 P70737 Correia dentada - versão 7.500 RPM - opcional GATES 960 - 8M - 30 1
11 P19386 Parafuso PAR SC SX IN PTPL - M8x10mm 1
12 P19835 Parafuso PAR SC SX IN PTPL - M8x8mm 1
13 R69046 Flange de fenolite 1
14
15
16
17
18
19
20
21
22
23

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 38

 ®
TROCADOR AUTOMÁTICO DE FERRAMENTAS - T.A.F.
04 12 11
05 06

07

09

01

08

03

10

02

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 39

 ®
TROCADOR AUTOMÁTICO DE FERRAMENTAS - T.A.F.

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66249 Arraste da cobertura 1
2 R66368 Anel com gravação 1
3 R66366 Segmento do carrossel 22
4 R69595 Bucha adaptadora ajustável 2
5 R69597 Roldana da guia 4
6 R69596 Bucha adaptadora central 2
7 R67337 Carro do trocador 1
8 R66254 Flange do motor 1
9 R67444 Moto redutor 1
10 R48737 Sensor de proximidade indutivo - M12 x 1x 50 Schneider XS1-M12 PA 370 / Balluf BES 516 325 B0 Y2 PU 2
11 R70437 Tubo de fixação 1
12 P30861 Luva 3/4 BSP CL10 ZINC 1
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 40

 ®
TROCADOR AUTOMÁTICO DE FERRAMENTAS - T.A.F.

06
01
04
07
02

05

08
0 9 10
03
12
11

13

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 41

 ®
TROCADOR AUTOMÁTICO DE FERRAMENTAS - T.A.F.

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R67443 Motor redutor com freio 1
2 R66244 Suporte do carro 1
3 R67445 Amortecedor de impacto 1
4 R66253 Suporte do sensor 2
5 R12175 Sensor de proximidade indutivo - M12 x 1 x 42 MX Schneider XS1 - D12 PA 140 / Balluff BES 516 325 E4 Y2 PU 2
6 R66252 Braço de movimento 1
7 R69598 Trilho guia T-4 670 2
8 R66258 Suporte do fim de curso 2
9 R69888 Parafuso corpo retificado M8x1,25x36 1
10 R69885 Espaçador do rolamento 1
11 R66269 Tampa do carro 1
12 R73337 Cobertura do sensor 1
13 R69878 Cobertura oscilante 1
14 R69879 Cobertura do carrossel 1
15 R66258 Suporte do fim do curso 2
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 42

 ®
REFRIGERAÇÃO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 43

 ®
REFRIGERAÇÃO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R70001 Tanque de refrigeração 1
2 R70002 Bandeja 2
3 R16614 Motobomba centrífuga de imersão 1
4 R36851 Mangueira M20x1,5x4000 1
5 R36891 Corpo união macho 12x1/2 NPT 3
6 R47135 Engate rápido de passagem livre 1
7 P01850 Niple 1/2"BSP 2
8 P37015 Cotovelo macho/fêmea 1/2 BSP CIO ZI 1
9 P51842 Bucha retentora 3/4x1/2 BSP ZI 1
10 R70160 Base da motobomba 1
11 P19811 Parafuso CAB CI SX IN M6x1x16mm 4
12 P18779 Arruela plana estampada oxidada Ø6mm 4
13 P18793 Arruela de pressão fosfotizada M6 4
14 P18910 Parafuso CAB CI SX IN M6x1x12mm 4
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 44

 ®
REFRIGERAÇÃO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 45

 ®
REFRIGERAÇÃO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 P19205 Bujão de pressão 3/8 NPTF 1
2 R49967 Terminal flexível Ø6x240 3
3 P19815 Parafuso CAB CI SX IN M6x1x25mm 2
4 P18779 Arruela plana est oxidada M6 2
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 46

 ®
LUBRIFICAÇÃO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 47

 ®
LUBRIFICAÇÃO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R33865 Bomba de lubrificação LUBE MMXL-III 1
2 R35286 Pressostato LUBE 209175-188-310 1
3 R17465 Distribuidor de 2 saídas LUBE 106421 1
4 R17462 Adaptador macho-fêmea LUBE 106001 17
5 R17456 Bucha de compressão LUBE 106252 22
6 R17461 Porca de compressão LUBE 106251 15
7 R17466 Dosador LUBE - HJB-O 15
8 P72496 Cotovelo P/N 540-201K 4
9 R67420 Distribuidor - 6 saídas LUBE 106403-30 1
10 P19800 Parafuso PAR CAB CI SX IN M5x20mm 4
11 R35285 Junção JV4S LUBE 206472 1
12 A09392 Tuvo de nylon 08312 HASO HHN 4x0,75 NT 10m
13 R17472 Ponta lisa LUBE 106271 36
14 R17457 Luva LUBE 106254 36
15 R67419 Cotovelo LUBE 106181-0 (M6x1x1/8 NPT) 14
16 R17458 Bujão LUBE 106255 1
17 R67421 Distribuidor - 12 saídas LUBE 106414-30 1
18 R67423 Joelho macho ERMETO - 4x1/8 BSP JMC 1
19 R67418 Mangueira flexível LUBE 106716-20 1
20 R67422 TE macho ERMETO - 4x1/8 BSP TMC 1
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 48

 ®
SISTEMA PNEUMÁTICO

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 49

 ®
SISTEMA PNEUMÁTICO

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R67169 Kit pneumático REXROTH B149605130 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 50

 ®
LUMINÁRIA

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 51

 ®
LUMINÁRIA

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R12387 Lâmpada fluorescente 13W 1
2 R12386 Soquete para lâmpada fluorescente 13W 1
3 R12388 Reator 13W 1
4 R70354 Chapa do reator 1
5 P69675 Parafuso CAB CI FEN BC 3x8mm 2
6 P69701 Arruela plana estampada BIC 3mm 4
7 P69697 Porca SX MD BC M3x2,4mm 2
8 R70351 Caixa da luminária 1
9 Q92287 Anel o'ring 190,17x2,62 1
10 R70352 Tampa da luminária 1
11 R58677 Parafuso PAR CAB ABL SX IN M4x8mm 4
12 P69701 Arruela plana estampada BIC 3mm 4
13 P69697 Porca SX MD BC M3x2,4mm 4
14 Q60507 Parafuso CAB CON FENDA M3x6mm 4
15 R70393 Tubo flexível Ø14x300mm 1
16 R70353 Caixa do reator 1
17 P73671 Parafuso CAB ABL SX IN M6x10mm 4
18 R72370 Acrílico espessura 2mm 1
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 52

 ®
PROTEÇÕES

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 53

 ®
PROTEÇÕES

Nº. Nº. ROMI DESCRIÇÃO ESPECIFICAÇÕES/FORNECEDOR QT

1 R66987 Porta Frontal
2 R16429 Alça
3 R66989 Acrílico
4 R77100 Acrílico
5 R68264 Junta Protetora do Acrílico
6 R16429 Alça
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

DISCOVERY 4022 - CATÁLOGO DE PEÇAS - R75769A 54
