Catálogo de Peças

Parts Catalogue
T19528B
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

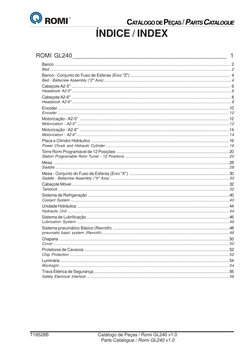

ÍNDICE / INDEX

ROMI GL240_______________________________________________ 1
Banco .................................................................................................................................................... 2
Bed ........................................................................................................................................................................... 2
Banco - Conjunto do Fuso de Esferas (Eixo "Z") .................................................................................... 4
Bed - Ballscrew Assembly ("Z" Axis) ........................................................................................................................ 4
Cabeçote A2-5" ...................................................................................................................................... 6
Headstock A2-5" ...................................................................................................................................................... 6
Cabeçote A2-6" ...................................................................................................................................... 8
Headstock A2-6" ...................................................................................................................................................... 8
Encoder ................................................................................................................................................ 10
Encoder .................................................................................................................................................................. 10
Motorização - A2-5" .............................................................................................................................. 12
Motorization - A2-5" ................................................................................................................................................ 12
Motorização - A2-6" .............................................................................................................................. 14
Motorization - A2-6" ................................................................................................................................................ 14
Placa e Cilindro Hidráulico .................................................................................................................... 16
Power Chuck and Hidraulic Cylinder .................................................................................................................... 16
Torre Romi Programável de 12 Posições ............................................................................................... 20
Station Programable Romi Turret - 12 Positions .................................................................................................. 20
Mesa .................................................................................................................................................... 28
Saddle .................................................................................................................................................................... 28
Mesa - Conjunto do Fuso de Esferas (Eixo "X") .................................................................................... 30
Saddle - Ballscrew Assembly ("X" Axis) ................................................................................................................ 30
Cabeçote Móvel .................................................................................................................................... 32
Tailstock ................................................................................................................................................................. 32
Sistema de Refrigeração ....................................................................................................................... 40
Coolant System ...................................................................................................................................................... 40
Unidade Hidráulica ................................................................................................................................ 44
Hydraulic Unit ......................................................................................................................................................... 44
Sistema de Lubrificação ........................................................................................................................ 46
Lubrication System ................................................................................................................................................ 46
Sistema pneumático Básico (Rexroth) .................................................................................................. 48
pneumatic basic system (Rexroth) ........................................................................................................................ 48
Chaparia ............................................................................................................................................... 50
Cover ...................................................................................................................................................................... 50
Protetores de Cavacos .......................................................................................................................... 52
Chip Protection ....................................................................................................................................................... 52
Luminária .............................................................................................................................................. 54
Worklight ................................................................................................................................................................ 54
Trava Elétrica de Segurança .................................................................................................................. 56
Safety Electrical Interlock ...................................................................................................................................... 56

T19528B Catálogo de Peças / Romi GL240 v1.0

Parts Catalogue / Romi GL240 v1.0
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

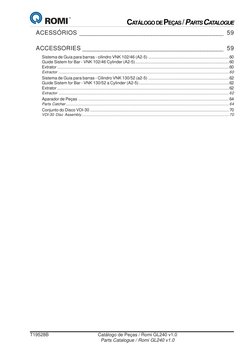

ACESSÓRIOS ____________________________________________ 59

ACCESSORIES ___________________________________________ 59
Sistema de Guia para barras - cilindro VNK 102/46 (A2-5) .................................................................... 60
Guide Sistem for Bar - VNK 102/46 Cylinder (A2-5) ............................................................................... 60
Extrator ................................................................................................................................................. 60
Extractor ................................................................................................................................................................. 60
Sistema de Guia para barras - Cilindro VNK 130/52 (a2-5) .................................................................... 62
Guide Sistem for Bar - VNK 130/52 a Cylinder (A2-5) ............................................................................ 62
Extrator ................................................................................................................................................. 62
Extractor ................................................................................................................................................................. 62
Aparador de Peças ............................................................................................................................... 64
Parts Catcher .......................................................................................................................................................... 64
Conjunto do Disco VDI-30 ..................................................................................................................... 70
VDI-30 Disc Assembly ........................................................................................................................................... 70

T19528B Catálogo de Peças / Romi GL240 v1.0

Parts Catalogue / Romi GL240 v1.0
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

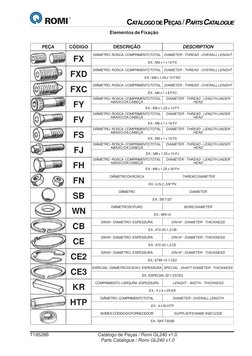

Elementos de Fixação

PEÇA CÓDIGO DESCRIÇÃO DESCRIPTION

DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - OVERALL LENGHT
FX EX.: M6 x 1 x 10 FX

DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - OVERALL LENGHT

FXD EX.: M8 x 1,25 x 10 FXD

DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - OVERALL LENGHT

FXC EX.: M6 x 1 x 8 FXC
DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - LENGTH UNDER
ABAIXO DA CABEÇA HEAD
FY EX.: M8 x 1,25 x 10 FY
DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - LENGTH UNDER
ABAIXO DA CABEÇA HEAD
FV EX.: M6 x 1 x 16 FY
DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - LENGTH UNDER
ABAIXO DA CABEÇA HEAD
FS EX.: M6 x 1 x 10 FS
DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - LENGTH UNDER
ABAIXO DA CABEÇA HEAD
FJ EX.: M8 x 1,25 x 10 FJ
DIÂMETRO - ROSCA - COMPRIMENTO TOTAL DIAMETER - THREAD - LENGTH UNDER
ABAIXO DA CABEÇA HEAD
FH EX.: M8 x 1,25 x 35 FH

DIÂMETRO DA ROSCA THREAD DIAMETER

FN EX.: U.N.C. 3/8" FN

DIÂMETRO DIAMETER
SB EX.: SB 7/32"

DIÂMETRO DO FURO BORE DIAMETER

WN EX.: WN 10

DIN Nº - DIAMETRO - ESPESSURA DIN Nº - DIAMETER - THICKNESS

CB EX.: 472-30-1,2 CB

DIN Nº - DIAMETRO - ESPESSURA DIN Nº - DIAMETER - THICKNESS

CE EX.: 472-20-1,2 CE

DIN Nº - DIAMETRO - ESPESSURA DIN Nº - DIAMETER - THICKNESS

CE2 EX.: 6799-12-1 CE2

ESPECIAL - DIÂMETRO DO EIXO - ESPESSURA SPECIAL - SHAFT DIAMETER - THICKNESS

CE3 EX.: ESPECIAL-32-1,23 CE3

COMPRIMENTO - LARGURA - ESPESSURA LENGHT - WIDTH - THICKNESS

KR EX.: 5 x 5 x 25 KR

DIÂMETRO - COMPRIMENTO TOTAL DIAMETER - OVERALL LENGTH

HTP EX.: 4 x 30 HTP

NOME E CÓDIGO DO FORNECEDOR SUPPLIER'S NAME AND CODE

EX.: SKF 7203B

T19528B Catálogo de Peças / Romi GL240 v1.0

Parts Catalogue / Romi GL240 v1.0
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

ROMI GL240

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 1
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

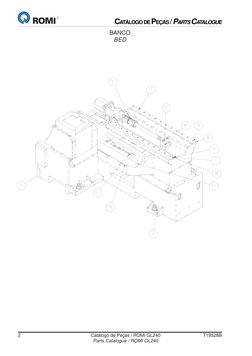

BANCO
BED

2 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 T11334 Banco Bed 1
CJ Fuso de Esferas Eixo
02 T11248 Ball Screw Z Axis 1
Z
03 T11352 GM Banco (desenho) GM Bed (Draw) 1
04 S44309 Guia Linear de Esferas Linear Guides 1
Régua de Apoio Guia Eixo
05 T11281 Rail Linear Guide Z Axis 2
Z
Régua Dianteira de
06 T11279 Front Rail Z Axis 1
Encosto Guia Eixo Z
Régua Alinhamento Dir.
07 T11351 Align Rail Z Axis 1
Eixo Z
Regua de Fixação da Guia
08 T11246 Rail Linear Guide Z Axis 1
do Eixo Z
Calço de Fixação da Guia
09 T11230 Shim Linear Guide Z Axis 1
do Eixo Z
10 R31769 Espaçador Spacer 3
Barramento do Cabeçote
11 R13188 Tailstock base 1
Móvel
12 P19880 Parafuso Bolt M16 x 2 x 60 FY 6
13 P19864 Parafuso Bolt M12 x 1,75 x 80 FY 2
14 P19858 Parafuso Bolt M12 x 1,75 x 40 FY 4
15 Q24319 Pino Cônico Taper pin 10 x 50 2
16 P94220 Pino Cônico Taper pin 10 x 45 2
17 P19832 Parafuso Bolt M8 x 1,25 x 35 FY 24
18 P19830 Parafuso Bolt M8 x 1,25 x 25 FY 12
19 P19828 Parafuso Bolt M8 x 1,25 x 20 FY 12
20 P19389 Parafuso Bolt M8 x 1,25 x 20 FX 4
21
22
23
24
25
26
27
28
29
30
31
32
33
34

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 3
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

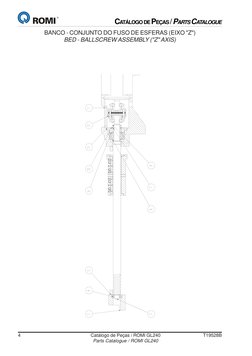

BANCO - CONJUNTO DO FUSO DE ESFERAS (EIXO "Z")
BED - BALLSCREW ASSEMBLY ("Z" AXIS)

4 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 T11308 Mancal do Eixo Z Housing Z Axis 1
Mancal do Rolamento
02 R83575 Right bearing support 1
Direito
03 T11263 CJ Fuso/Porca D32XP10 Ball screw / Nut 1
04 P67163 X Rolamento de Esferas Ball Bearing NSK 6004 DDU 1
05 R04087 Batente Bumper 2
Rolamento de Contato Angular contact ball NSK
06 R04505 X 1
Angular bearing 25TAC62BDFC10PN7A
07 R04532 Distanciador Spacer 1
08 R04536 Anel Ring 1
09 R04530 Porca Nut 1
10 P22279 Arruela W asher SKF MB 5x25 1
11 T11265 Flange Flange 1
12 R42275 Acoplamento Elástico Elastic coupling Ø19 x 20 1
13 ----- Motor Motor 1

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 5
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

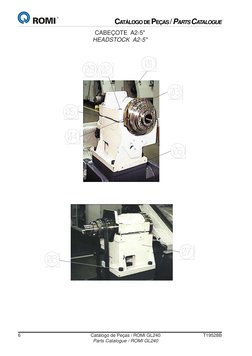

CABEÇOTE A2-5"
HEADSTOCK A2-5"

6 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 S42182 Cartucho do Cabeçote Headstock Cartridge 1
02 P19882 Parafuso Bolt M16 x 2 x 80 FY 4
03 R14692 Anel Ring 1
04 P19830 Parafuso Bolt M8 x 1,25 x 25 FY 2
05 R83843 Espaçador Spacer 4
06 R01908 Pino Roscado Pin M10 x 32mm 2
07 R83774 Base do Cabeçote Headstock base 1
08 P99359 Parafuso Bolt M20 x 2,5 x 70 FY 4
09 R26603 Arruela W asher WN 17 6
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 7
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CABEÇOTE A2-6"
HEADSTOCK A2-6"

8 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 S37741 Cartucho do cabeçote Headstock cartridge 1
02 T11270 Base do cabeçote Headstock base 1
03 R26604 Pino Pin 1
04 P25281 Parafuso Bolt M16 x 2 x 50 FY 6
05 R26603 Arruela W asher 6
06 R31998 Espaçador Spacer 6
07 P25342 Parafuso Bolt M12 x 1,75 x 30 FX 1
08 P19863 Parafuso Bolt M12 x 1,75 x 70 FY 1
09 R26606 Encosto Aligning block 1
10 P19859 Parafuso Bolt M12 x 1,75 x 45 FY 4
11 P92994 Parafuso Bolt M12 x 1,75 x 50 FX 1
12 P19389 Parafuso Bolt M8 x 1,25 x 20 FX 1
13 P19881 Parafuso Bolt M16 x 2 x 70 FY 4
14 P19828 Parafuso Bolt M8 x 1,25 x 20 FY 5
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 9
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
ENCODER
ENCODER

10 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 S42450 Esticador da Correia Belt tension adjust (A2-5") 1
01 S48639 Esticador da Correia Belt tension adjust (A2-6") 1
02 R94969 Encoder Encoder ROD426 - 1024 PPG 1
03 S42225 Suporte Fixação Support (A2-5") 1
03 S48638 Suporte Fixação Support (A2-6") 1
04 Q58874 Parafuso Bolt M4 x 0,7 x 6 FXC 6
05 P49515 X Rolamento de Esferas Ball Bearing 6005-2RS 2
06 Q88064 X Acoplamento Elástico Elastic coupling Ø6 x 10 1
07 P18698 Anel Elástico Elastic Ring 471 - 25 x 1.2 CE 1
08 S48641 Tampa Lid 1
09 S42221 Conj. Polia Pulley assemby (A2-5") 1
09 S32205 Conj. Polia Pulley assemby (A2-6") 1
10 P18778 Arruela W asher W N5 4
11 P19798 Parafuso Bolt M5 x 0,8 x 16 FY 4
12 S37423 Eixo Shaft 1
13 P18779 Arruela W asher W N6 4
14 P19815 Parafuso Bolt M6 x 1 x 25 FY 4
15 Q87865 Arruela W asher W N3 3
16 P69676 Parafuso com fenda Bolt M3 x 0,5 x 10 3
17 P19830 Parafuso Bolt M8 x 1,25 x 25 FY 2
18 P18780 Arruela W asher W N8 2
19 R08373 X Correia dentada Tooth belt (A2-5") 1
19 R66953 X Correia dentada. Tooth belt (A2-6") 1
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 11
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
MOTORIZAÇÃO - A2-5"
MOTORIZATION - A2-5"

15

7
5

13
1

9
3
4

10 11 12

14

12 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 T11288 Flange do motor Flange 1
02 S33698 Espaçador Spacer 4
Parafuso de Ajuste de
03 S49124 Tension Adjusting Screw M16 x 145mm 1
Tensão
04 P20123 Porca Nut M16 x 13 mm x 2 FN 2
05 ----- Motor Motor 1
06 S00825 Anel de fixação Fixation ring 2
07 S74913 Polia do motor Motor Pulley 1
08 T00965 Flange da polia Pulley Flange 1
09 P19815 Parafuso Bolt M6 x 1 x 25 FY 8
10 P18782 Arruela W asher W N12 4
11 P50841 Parafuso Bolt M12 x 1,75 x 35 FH 4
12 P51630 Arruela de Pressão Pressure W asher W N12 4
13 P51645 Parafuso Bolt M16 x 2 x 90 FY 4
14 P18784 Arruela W asher W N16 4
15 S49150 X Correia micro V Micro V Belt 1
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 13
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
MOTORIZAÇÃO - A2-6"
MOTORIZATION - A2-6"

15

7
5

13
1

9
3
4

10 11 12

14

14 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 T11293 Flange do motor Flange 1
02 S33698 Espaçador Spacer 4
Parafuso de Ajuste de
03 S49124 Tension Adjusting Screw M16 x 145mm 1
Tensão
04 P20123 Porca Nut M16 x 13 mm x 2 FN 2
05 ----- Motor Motor 1
06 S00825 Anel de fixação Fixation ring 2
07 S48877 Polia do motor Motor Pulley 1
08 S48859 Flange da polia Pulley Flange 1
09 P19815 Parafuso Bolt M6 x 1 x 25 FY 8
10 P18782 Arruela W asher W N12 4
11 P50841 Parafuso Bolt M12 x 1,75 x 35 FH 4
12 P51630 Arruela de Pressão Pressure W asher W N12 4
13 Q09073 Parafuso Bolt M16 x 2 x 100 FY 4
14 P18784 Arruela W asher W N16 4
15 T12302 X Correia micro V Micro V Belt 1
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 15
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
PLACA E CILINDRO HIDRÁULICO
POWER CHUCK AND HIDRAULIC CYLINDER

16 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI Descriçã o De scription Qtd
Spe cifica tion
01 S09904 Cilindro Hidráulico Coolant Tank (left) 102-46 VNK 1
01 R63406 Cilindro Hidráulico Hydraulic Cylinder 140-52 VSNC 1
01 S09905 Cilindro Hidráulico Hydraulic Cylinder 130-52 VNK 1
02 S49439 Flange Spacer VNK 102-46 1
02 S52810 Flange Flange VSNC 140-52 1
03 P19830 Parafuso Bolt M8 x 1,25 x 25 FY 6
04 S39490 Parafuso Bolt M8 x 1,25 x 120 FY 6
04 P28122 Parafuso Bolt M8 x 1,25 x 90 FY 6
05 R97058 X Sensor Proximidade Proximity sensor M12 x 45 2
06 R36471 Mangueira Hose M20 x 1,5 x 730mm 2
07 R57828 Joelho Elbow 12 x 3/8" 2
08 R61147 Adaptador Adaptor 3/8" x 3/8" BSPT 1
09 P38515 Junta de Cobre Copper joint Ø16,9 1
10 P73553 Abraçadeira Clamp 1 1/2"- 1 3/4" 3
11 A09602 Mangueira de Dreno Draim hose Ø 1 1/4" 2,5m
12 S21775 Suporte do Cilindro Cylinder Support 1
12 R76331 Suporte do Cilindro Cylinder Support 1
13 P19826 Parafuso Bolt M8 x 1,25 x 16 FY 2
14 P18780 Arruela W asher W N8 2
15 R63401 Placa hidráulica Power chuck 165 BHM3A5 1
15 S43758 Placa hidráulica Power chuck 175 BBM3A5 1
16 S49438 Tubo de Tração Side door acrylic window 1
16 S49593 Tubo de Tração Draw tube 1
17 R74244 X Jogo de castanhas moles Soft jaws 3
18 R74242 Jogo de castanhas duras Hard jaws 3
19 S60023 Porca Nut M60 x 1,5 1
19 S60007 Porca Nut M50 x 1,5 1
20
21
22
23
24
25
26
27
28
29
30

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 17
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
PLACA E CILINDRO HIDRÁULICO
POWER CHUCK AND HIDRAULIC CYLINDER

18 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 S27536 Bujão Plug 1/2" NPTF 2
02 S21669 Bujão Plug 3/8" NPTF 4
03 S19739 Bujão Plug 1/4" NPTF 5
04 R36371 Joelho Elbow 12 x 3/8" NPT 2
05 S10868 Mangueira Hose M12 x 1,5 x 350mm 1
06 R88732 União Joint 6 x 1/4" BSP 1
07 P13989 Junta de Cobre Copper joint 1/4" BSP 1
Válvula de Ajuste de Rexroth - Z DR 6 DP 2
08 Q57167 Pressure Adjusting Valve 1
Pressão 33/75 Y M
Rexroth - 4W E6E60 /
09 R08962 Válvula Direcional Directional Valve 1
EG24N9K4
10 R36851 Mangueira Hose M20 x 1,5 x 4000mm 2
11 R36891 União Joint 12 x 1/2" NPT 2
12 R71707 União Joint 6 x 1/4" NPT 1
13 R30541 Eixo Shaft 1
14 R30540 Prolongador Prolonger 1
15 R10416 Porca Nut 1
16 R10415 Manipulo Adjusting Pressure Button 1
17 R96699 Manômetro Pressure Gauge W ICA 213.53.063B 1
18 R95181 Parafuso Bolt M3 x 0,5 x 10 FS 3
19 R30066 Bloco Distribuidor Distribuitor Block 10 x 1/4" BSP 1
Suporte Inferior
20 R86278 Support 1
Manômetro
21 P19802 Parafuso Bolt M5 x 0,8 x 25 FY 4
22 P37532 Bloco Block 1
23 P47810 Parafuso Bolt M5 x 0,8 x 6 FX 1
Suporte Superior
24 R95680 Support 1
Manômetro
25 P19810 Parafuso Bolt M6 x 1 x 12 FY 12
26 P18779 Arruela W asher W N6 12
27 P18802 Pino Elástico Elastic Pin Ø3 x 10 mm 1
28 Q24701 Parafuso Bolt M5 x 0,8 x 90 FY 4
29 P39436 X Anel O'ring O'ring Ø7,65 x 1,78 4
Tampa (furo do
30 R96701 Lid (manometer hole) 1
manômetro)
31
32

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 19
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
TORRE ROMI PROGRAMÁVEL DE 12 POSIÇÕES
STATION PROGRAMABLE ROMI TURRET - 12 POSITIONS

20 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 S02425 Corpo da Torre Turret Body 1
2 P19847 Parafuso Bolt M10 x 1,5 x 50 FY 8
3 P23995 Arruela de Pressão Pressure Washer Ø10 8
4 P18781 Arruela Washer WN10 8
5 P19394 Parafuso Bolt M10 x 1,5 x 12 FX 12
6 S02545 Disco da Torre Disk 1
7 P19836 Parafuso Bolt M8 x 1,25 x 55 FY 8
8 R53375 Arruela Washer 8
9 S02411 Calço Shim 2
10 Q24319 Pino Cônico Taper Pin 10 x 50mm 2
11 R37637 X Mangueira Hose DI 9,5 x 3500mm 1
12 R85272 Tampa do Disco Disc Lid 1
13 S81318 X Junta Joint 1
14 R95182 Parafuso Galvanizado Bolt M4 x 0,7 x 10 FS 6
15 R95176 Arruela Washer WN4 6
16 R90126 X Tabela Tag 1
17 R36969 Corpo União Macho Conecction 10 x 1/4" NPT 2
18 R36469 X Mangueira Hose M16 x 1,5 x 2850mm 2
19 R41201 Corpo União Macho Conecction 12 x 1/4" 2
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 21
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
TORRE ROMI PROGRAMÁVEL DE 12 POSIÇÕES
STATION PROGRAMABLE ROMI TURRET - 12 POSITIONS

22 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 S01195 Anel de Indexação Fixo Index Ring 1
2 Q17174 Pino Cônico Taper Pin 8 x 26mm 2
3 S01196 Anel de Indexação Móvel Index Ring 1
4 S01201 Eixo Central Central Shaft 1
5 S76338 X Anel O'ring O'ring 9,25 x 1,78mm 2
6 S27506 Flange Flange 1
7 S20103 X Junta Joint 1
8 S02426 Tampa Traseira Back Lid 1
9 S76385 X Anel O'ring O'ring 69,44 x 3,53mm 2
10 S12142 Êmbolo de Indexação Index Piston 1
11 S76383 X Anel O'ring O'ring 136,12 x 3,53mm 1
12 S07893 X Bucha Bush 1
13 S76263 X Anel O'ring O'ring 7,65 x 1,78mm 14
14 S76377 X Anel O'ring O'ring 190,09 x 3,53mm 1
15 S18987 Anel Ring 1
16 S00524 X Anel Raspador Wiper Ring 210 x 230 x 10 x 18mm 1
17 S76277 X Anel O'ring O'ring 10,82 x 1,78mm 1
18 S07882 Válvula de Refrigeração Coolant Valve 1
19 Q81167 X Mola Helicoidal Helicoidal Spring DE14,4 x DW1,5 x 27mm 1
20 S76263 X Anel O'ring O'ring 7,65 x 1,78mm 1
21 S76381 X Anel O'ring O'ring 126,59 x 3,53mm 3
22 S76384 X Anel O'ring O'ring 129,77 x 3,53mm 2
23 S76379 X Anel O'ring O'ring 5,28 x 1,78mm 2
24 S12145 Eixo de Guia do Micro Guide Switch Shaft 2
25 S01540 Suporte das Engrenagens Gear Support 1
26 P19796 Parafuso Bolt M5 x 10mm 6
27 S28752 Contra Porca Especial Special Nut M45 x 1,5mm 1
28 S28751 Porca Especial Special Nut M45 x 1,5mm 1
29 P01607 X Rolamento Bearing NSK: 51110 1
30 S77174 X Anel O'ring O'ring 109,50 x 3,50mm 1
31 S76314 X Anel O'ring O'ring 40,87 x 3,53mm 1
32 S76389 X Anel O'ring O'ring 85,32 x 3,53mm 1
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 23
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
TORRE ROMI PROGRAMÁVEL DE 12 POSIÇÕES
STATION PROGRAMABLE ROMI TURRET - 12 POSITIONS

Conjunto / Assembly
S01310

Conjunto / Assembly
S01311

24 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 P19818 Parafuso Bolt M6 x 40 FY 6
2 P32842 Parafuso Bolt M5 x 10 FY 2
3 S01539 Suporte Support 1
4 P51958 Pino Cônico Taper Pin D8 x 60mm 2
5 P19840 Parafuso Bolt M8 x 100 FY 4
6 -------- Servo Motor Servo Motor 1
7 S26228 Flange Flange 1
8 Q60455 Parafuso Bolt M5 x 16 FY 6
9 Q92707 X Anel de Fixação Fixing Ring RFN 8006 19X24 1
10 S01335 Cubo da Engrenagem Gear Box 1
11 Q04743 Parafuso Bolt PT90G 5 x 12 FXC 1
12 P18924 Chaveta Key 4 x 4 x 20 KR 1
13 S01336 Engrenagem Gear Z=10 M=1.5 1
14 P25509 Chaveta Key 5 x 5 x 20 KR 1
15 S01313 Engrenagem Gear Z=10 M=2.0 1
16 P51826 X Rolamento Bearing SKF: 6301 2
17 S01312 Engrenagem Gear Z=60 M=1.5 1
18 S01314 Engrenagem Gear Z=60 M=2.0 1
19 R33839 X Anel de Fixação Fixing Ring RFN 8006 48X42 2
20 P18661 Anel Elástico Elastic Ring 38 CB 1
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 25
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
TORRE ROMI PROGRAMÁVEL DE 12 POSIÇÕES
STATION PROGRAMABLE ROMI TURRET - 12 POSITIONS

Detalhe da Válvula / Valve Detail

S45102

26 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 S02267 Suporte Support 1
2 R97058 X Sensor Sensor 1
3 S02268 Suporte do Sensor Sensor Support 1
4 P19831 Parafuso Bolt M8 x 30 FY 1
5 P47810 Parafuso Bolt M5 x 6 FXC 1
6 S02266 Suporte do DOG DOG Support 1
7 P19800 Parafuso Bolt M5 x 20 FY 2
8 S02265 Suporte Support 1
9 P20118 Porca Nut M6 x 5 FN 2
10 P19204 Bujão Plug 1/4" NPTF CONICO 3/4" 1
11 P19203 Bujão Plug 1/8" NPTF CONICO 3/4" 3
12 S45103 Corpo Body 1
13 P45291 Bujão Plug 1/16" NPTF CONICO 7/8" 1
14 S76277 X Anel O'ring O'ring 10,82 x 1,78mm 1
15 S76256 X Anel O'ring O'ring 17,12 x 2,62mm 3
16 S76279 X Anel O'ring O'ring 26,70 x 1,78mm 2
17 S45096 X Mola Helicoidal Helicoidal Spring DE18,4 x DW2,3 x 38mm 1
18 S76263 X Anel O'ring O'ring 7,65 x 1,78mm 1
19 S47835 Parafuso Bolt M8 x 35 FY 2
20 S76344 X Anel O'ring O'ring 29,82 x 2,62 1
21 S45105 Eixo da Válvula Valve Shaft 1
22 S45104 Tampa Lid 1
23 S47836 Parafuso Bolt M5 x 12 FY 1
24 S76338 X Anel O'ring O'ring 9,25 x 1,78mm 1
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 27
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
MESA
SADDLE

28 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 Q17001 Parafuso Bolt M8 x 1,25 x 16 FV 4
02 T11289 Cj de lubrificação Lubrification 1
03 T11337 Suporte transversal Transversal support 1
04 S44309 Guia linear Linear guide 1
05 T11275 Régua de alinhamento Align rain 2
06 P44596 Abraçadeira Clamp 8
07 P73671 Parafuso Bolt M6 x 1 x 10 FS 8
08 T11338 Corpo da mesa Saddle 1
09 T11247 Calço Shim 2
10 P19811 Parafuso Bolt M6 x 1 x 16 FY 2
Suporte da Esteira Porta
11 S58805 Cable carrier support 1
Cabos
12 P19831 Parafuso Bolt M8 x 1,25 x 30 FY 20
13 T11276 Régua Rail 6
14 R14677 Pino Cônico Taper pin 10 x 36 2
15 P19815 Parafuso Bolt M6 x 1 x 25 FY 2
16 P19833 Parafuso Bolt M8 x 1,25 x 40 FY 12
17 P19847 Parafuso Bolt M10 x 1,5 x 50 FY 4
18 P19832 Parafuso Bolt M8 x 1,25 x 35 FY 18
19 P19816 Parafuso Bolt M6 x 1 x 30 FY 18
20 P19858 Parafuso Bolt M12 x 1,75 x 40 FY 4
21 T10533 Guia linear Linear guide 1
22 P19834 Parafuso Bolt M8 x 1,25 x 45 FY 4
23 P19842 Parafuso Bolt M10 x 1,5 x 25 FY 2
24 T08683 Cj. Fuso eixo "X" Ballscrew "X" axis 1
25 T11268 Mancal Housing 1
26 ----- Motor Motor 1
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 29
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
MESA - CONJUNTO DO FUSO DE ESFERAS (EIXO "X")
SADDLE - BALLSCREW ASSEMBLY ("X" AXIS)

30 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica ção
Nº. Nº. ROMI De scrição De scription Qtd
Spe cifica tion
01 R42275 Acoplamento Elástico Elastic coupling Ø19 x 20 1
02 P22279 Arruela W asher SKF MB 5x25 1
03 S53063 Flange Flange 1
04 R04532 Distanciador Spacer 1
Rolamento de Contato Angular contact ball
05 R11991 X NSK 7205A TYDBC7P5 1
Angular bearing
06 P19813 Parafuso Bolt M6 x 1 x 20 FY 4
07 R44058 Batente Bumper 2
08 R13199 Suporte do Rolamento Bearing support 1
09 R04092 Anel de Fixação Fixing Ring 1
10 P16781 Arruela W asher SKF MB 4 x 20 1
11 Q78902 Porca Nut 1
12 P19815 Parafuso Bolt M6 x 1 x 25 FY 4
13 R04091 Distanciador Spacer 1
Rolamento de Contato Angular contact ball NSK
14 R04504 X 1
Angular bearing 20TAC47BDBC10PN7A
15 R04086 Distanciador Spacer 1
16 T11262 Fuso / Porca Ballscrew / Nut 1
17 R14845 Espaçador Spacer 1
18 P19811 Parafuso Bolt M6 x 1 x 16 FY 4
19 R04530 Porca Nut 1
20 T11296 Mancal Housing 1
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 31
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CABEÇOTE MÓVEL
TAILSTOCK

32 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R31773 Corpo do Cabeçote Móvel Tailstock Body 1
02 Q64029 Parafuso Bolt M20 x 2,5 x 180 FH 2
03 P18786 Arruela Washer WN20 2
04 A09596 X Junta Joint 1
05 R13189 Bloco Block 2
Barramento do Cabeçote
06 R13188 Tailstock base 1
Móvel
07 P19880 Parafuso Bolt M16 x 2 x 60 FY 6
08 R15219 Suporte Support 1
09 Q65368 Parafuso Bolt M8 x 1,25 x 12 FS 2
10 P19205 Bujão Plug 3/8" NPTF 1
11 R38153 Joelho Elbow 12 x 3/8" NPT 1
12 R37634 Joelho Elbow 12 x 1/4" NPT 1
13 R77438 X Mangueira Condutora Conductor Hose 1
14 R97681 X Mangueira Hose M7.6 x 5000 mm 1
15 P28121 Joelho Elbow 4 mm x 1/8" NPT 1
16 P73672 Parafuso Bolt M6 x 1 x 16 FS 8
Raspador de Cavacos
17 R16509 X Wiper (front) 1
(frontal)
Raspador de Cavacos
18 R16510 X Wiper (Back) 1
(traseiro)
19 P73672 Parafuso Bolt M6 x 1 x 16 FS 6
20 R31769 Espaçador Spacer 3
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 33
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CABEÇOTE MÓVEL
TAILSTOCK

34 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R86729 X Ponto Rotativo Rotating Point Röhn 600 - 20 VL 1
02 R86759 Suporte Support 1
03 R31768 X Raspador Wiper 1
04 P73672 Parafuso Bolt M6 x 1 x 16 FS 3
05 R16530 Tampa Lid 1

06 Q09071 Arruela de Pressão Pressure Washer Ø4 2

07 P64384 Parafuso Bolt M4 x 0,7 x 10 FY 2

08 R16537 X Anel Raspador Wiper Ring 1
09 R16540 X Bucha de Guia Guide Bush 1
10 R16528 Anel Ring 1
11 P20118 Porca Nut M6 x 5 1
12 R16526 Anel Ring 1
13 P19855 Parafuso Bolt M12 x 1,75 x 25 FY 2
14 R98074 X Junta Joint 1
15 R21463 Dobradiça Hinge 2
16 P48678 Porca Nut 8

17 P32717 Parafuso Bolt M4 x 0,7 x 10 FV 8

18 R16525 Came Came 2

19 P47810 Parafuso Bolt M5 x 0,8 x 6 FX 2

20 R89912 Eixo Shaft 1
21 R97058 X Sensor Proximidade Proximity sensor M12 x 45 2
22 R97916 Tampa Lid 1
23 R16532 Manipulo Handle 1
24 R97914 Caixa Box 1
25 P19802 Parafuso Bolt M5 x 0,8 x 25 FY 1
26 R98678 Suporte do Pedal Foot Switch Support 1
27 R68600 X Cunha para sacar ponto Key 1
28
29
30
31
32
33
34
35
36
37
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 35
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CABEÇOTE MÓVEL
TAILSTOCK

36 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R31772 Suporte Support 1
I.D. Ø18,72 mm - Ø
02 P34759 X Anel O'ring O'ring 3
secção 2,62 mm
03 R34127 Pistão Piston 1
I.D. Ø23,39 mm - Ø
04 P69846 X Anel O'ring O'ring
secção 3,53 mm
1

05 R15216 Porca Nut 1

06 P19811 Parafuso Bolt M6 x 1 x 16 FY 4

07 R31765 Tampa Lid 1

I.D. Ø24,61 mm - Ø
08 P46379 X Anel O'ring O'ring
secção 3,18 mm
1
I.D. Ø18,72 mm - Ø
09 P34759 X Anel O'ring O'ring 1
secção 2,62 mm
10 P19811 Parafuso Bolt M6 x 1 x 16 FY 4
11 R31766 Chaveta Key 1
12 P73671 Parafuso Bolt M6 x 1 x 10 FS 2
13 R31767 X Raspador Wiper 1
14 P32717 Parafuso Bolt M4 x 0,7 x 10 FV 1
15 R31771 Manga Quill 1
16 P19203 Bujão Plug 1/8" NPTF 3

17

18

19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 37
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CABEÇOTE MÓVEL
TAILSTOCK

38 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
Válvula de Ajuste de Rexroth - Z DR 6 DP 2
01 Q57167 Pressure Adjusting Valve 1
Pressão 33/75 Y M
02 P72538 Válvula de Ajuste de Fluxo Flow Adjusting Valve Rexroth - Z2FS6 - 30 1
Rexroth - 4WE6E60 /
03 R08962 Válvula Direcional Directional Valve 1
EG24N9K4
04 R30541 Eixo Shaft 1
05 R30540 Prolongador Prolonger 1

06 P18802 X Pino Elástico Pulley Ø3 x 10 mm 1

07 R56342 Mangueira LM Guide M20 x 1,5 x 5000mm 2

08 R36371 Joelho Elbow 12 x 3/8" NPT 2
09 R37634 Joelho Elbow 12 x 1/4" NPT 1
10 R71707 União Union 6 x 1/4" NPT 1
11 S10868 X Mangueira Hose M12 x 1,5 x 350mm 2
12 R88732 União Union 6 x 1/4" BSP 1
13 P13989 Junta de Cobre Cover 1/4" BSP 1
14 R96699 Manômetro Pressure Gauge WICA 213.53.063B 1
15 R95181 Parafuso Bolt M3 x 0,5 x 10 FS 3
16 S08628 Porca Nut M12 x 6 1
17 R10415 Manipulo Adjusting Pressure Button 1
18 R02341 Tirante Valve screw M5 x 130 4
19 Q73445 Porca Especial Special Nut 4
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 39
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE REFRIGERAÇÃO
COOLANT SYSTEM

40 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R16614 Bomba Pump 1
Conj. Tanque de
02 S59139 Collant Tank 1
Refrigeração
03 S59859 Trava Lock 1
04 S51527 X Conj. Filtro Filter
? Assembly 2

05 S46226 Transportador de Cavacos Chip Conveyor 1

06 S59496 Tampa Lid 1

07 S59550 Tampa Lid 1
Conj. Tampa Bomba
08 S44013 ?Pump Lid Assembly 1
Refrigeração
09 S59614 Conj. Bandeja de Cavacos Chips pan 1

10 S59617 Conj. Bandeja de Cavacos Chips pan 1

11 R65270 Tampa Lid 2

12 R07588 Roda Wheel 6
13 P18694 Anel Elástico Elastic Ring Ø18 6
14 P76660 Bujão Plug 3/4" NPTF 1

15 P81235 Indicador de Nível de Óleo Coolant Oil Indicator 1

16 R95192 Parafuso galvanizado Bolt M6 x 1 x 16 FY 27

17 R95178 Arruela Washer WN6 27
18 P20120 Porca Nut M10 x 1,5 x 8mm 2
19 S60078 Trava Lock 1
20 S60152 Calha Gutter 1
21 P51842 Bucha Bush 1/2" x 1/2" 1
22 P37015 Cotovelo Elbow 1/2" BSP 1
23 R36484 Mangueira Hose M20 x 1,5 x 750 mm 2
24 P65913 Bucha de Redução Reduction Bush 1/2"x 3/8" BSP 1
25 P09415 Conexão "T" Connection "T" 1/2 BSP 1
26 R36891 União Union 12 x 1/2" NPT 1
27 R39442 Joelho Elbow 1
28 P22471 União Union 3/8 GAZ 1
29 R64848 Registro Register 3/8" 1
30 R36371 Joelho Elbow 12 x 3/8" NPT 1
Cabo Elétrico p/ Motor da Motor Pump Electrical
31 R95506 1
Bomba Cable
32
33
34
35

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 41
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE REFRIGERAÇÃO
COOLANT SYSTEM

42 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 S02375 Tubo Tube Ø12 1
02 P18505 União Joint Ø12 1
03 R96727 Mangueira Housing M16 x 1,5 x 5200mm 1
04 R63823 Mangueira Hose M16 x 1,6 x 1850mm 1
05 R49601 Joelho Elbow 10 x 3/8" NPT 1
06 P60137 Conexão "T" Connection "T" 3/8" BSP 1
07 R36970 União Joint 10 x 3/8" NPT 1
08 R36475 Mangueira Hose M20 x 1,5 x 3400mm 1
09 S54960 Bloco Block 1
10 P19817 Parafuso Bolt M6 x 1 x 35 FY 2
11 P18779 Arruela W asher W N6 1
12 R94981 X Terminal Flexível Flexible Terminal 1
13 P47079 Adaptador macho/fêmea Adaptor 3/8 x 1/4 NPT 1
14 P36885 Joelho macho Elbow 10 x 1/4 NPT 1
15 R82577 Bloco Block 1
16 Q09075 Bucha de Redução Reduction Bush 3/4" x 3/8" BSP 1
17 R49601 Joelho Elbow 10 x 3/8" NPT 1
18 R95184 Parafuso Bolt M6 x 1 x 10 FS 2
19 R95178 Arruela W asher W N6 2
20 R89859 Tubo Tube 1
21 R36129 Tampão de Nylon Nylon Plug 1
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 43
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
UNIDADE HIDRÁULICA
HYDRAULIC UNIT

44 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 S47567 Unidade Hidráulica Hydraulic Unit Rexroth - 47 litros 1
02 R37637 Mangueira Hose M20 x 1,5 x 3500mm 2
Vávula Redutora de Rexroth - DR 6 D P 2
03 Q90234 Pressure Reduction Valve 1
Pressão 30/75 Y M
04 P18065 União Union 12 x 1/2" NPT 1
05 R96699 Manômetro Pressure Gauge WICA 213.53.063B 1
06 R97419 Amortecedor de Pressão Pressure Damper 1
07 P47086 União Union 10 x 1/4" NPT 1
08 S10899 Mangueira Hose M12 x 1,5 x 3800mm 1
09 R67184 Pressostato Pressure Switch 1
Rexroth -
10 Q91654 Válvula Direcional Directional Valve 1
4WE6D60/OFEG24N9K4
11 Q65987 Válvula Redutora Reduction Valve Rexroth - Z2S6-40 1
12 S10408 Vávula de vazão Flow valve 1
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 45
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE LUBRIFICAÇÃO
LUBRICATION SYSTEM

46 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cificaçã o
Nº. Nº. ROMI De scriçã o Description Qtd
Specification
LUBE - 367133 (MMXL III -
01 R85377 Bomba Pump 1
CE)
02 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 5
03 R17456 Bucha de Compressão Compression bushing LUBE - 106252 5
04 R17472 Inserto para Tubo Tube Insert LUBE - 106271 18
05 R92135 Filtro FX-1 Filter FX-1 LUBE - 109311 1
06 R35286 Pressostato Pressure Switch LUBE - 209175 - 199 - 310 1
07 R43072 Dosador HJB - 2 Flow Unit HJB - 2 LUBE - 105011 3
Junction (5 discharge
08 R69051 Distribuidor (5 orifícios) 1
orifice)
09 S10771 Capa Cap 1
10 R17462 Adaptador macho/fêmea Adaptor LUBE - 106001 2
11 R35252 Adaptador Adaptor M8 x 1/8 BSPT 1
12 R17461 Porca de Compressão Compression Nut LUBE - 106251 6
Junction (7 discharge
13 R33856 Distribuidor (7 orifícios) LUBE - 106404 2
orifice)
14 R17458 Bujão Plug LUBE - 106255 1
15 R17466 Dosador HJB - 0 Flow Unit HJB - 0 LUBE - 105009 8
16 P19815 Parafuso Bolt M6 x 1 x 25 FY 4
17 S74572 Adaptador Adaptor 8
18 R35284 Bucha de Guia Guide Bush LUBE - 106258 2
19 R97681 Mangueira Hose M7.6 x 5000 mm 1
20 A09392 Mangueira de Nylon Nylon Hose 1
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 47
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE LUBRIFICAÇÃO
LUBRICATION SYSTEM

48 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R17472 Inserto para Tubo Tube Insert LUBE - 106271 5
02 R17456 Bucha de Compressão Compression bushing LUBE - 106252 5
03 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 5
Junction
Junction(7(7discharge
Discharge
04 R33856 Distribuidor (7 orifícios) Orifice) LUBE - 106404 2
orifice)
05 P19815 Parafuso Bolt M6 x 1 x 25 FY 2
06 R17467 X Dosador HJB - 1 Flow Unit HJB - 1 LUBE - 105010 9
07 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 9

08 R17461 Porca de Compressão Compression Nut LUBE - 106251 9

09 R17472 Inserto para Tubo Tube Insert LUBE - 106271 9

Junction (8(8discharge
Junction Discharge
10 R17468 Distribuidor (8 orifícios) Orifice) LUBE - 106405 1
orifice)
11 P19815 Parafuso Bolt M6 x 1 x 25 FY 2
12 R17466 X Dosador HJB - 0 Flow Unit HJB - 0 LUBE - 105009 4
13 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 4
14 R17461 Porca de Compressão Compression Nut LUBE - 106251 4
15 R17472 Inserto para Tubo Tube Insert LUBE - 106271 4
16 R35284 Bucha de Guia Guide Bush LUBE - 106258 15
17 R69050 X Dosador HJB - 02 Flow Unit HJB - 0.2 LUBE - 105008 2
18 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 2
19 R17461 Porca de Compressão Compression Nut LUBE - 106251 2

20 R17472 Inserto para Tubo Tube Insert LUBE - 106271 2

21 R43072 X Dosador HJB - 2 Flow Unit HJB - 2 LUBE - 105011 1

22 R17457 Luva de Compressão Compression Sleeve LUBE - 106254 1
23 R17461 Porca de Compressão Compression Nut LUBE - 106251 1

24 R17472 Inserto para Tubo Tube Insert LUBE - 106271 1

25 R17458 Bujão Plug LUBE - 106255 1

26 R17463 Joelho Adaptador Female joint LUBE - 106021 1
27
28
29
30
31
32

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 49
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA PNEUMÁTICO BÁSICO (REXROTH)
PNEUMATIC BÁSIC SYSTEM (REXROTH)

5 6 7 8 9 11
10 12

13 14
3

17 15

18
16 15

15 19

2
1

50 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
01 S76697 Kit Pneumático Pneumatic Kit 1
02 ---- Placa 360 X 310 X 3mm 1
03 ---- Espiga 1
04 ---- Cotovelo Ponta End Elbow 8 X Tubo 8mm 1
05 ---- Suporte Support 1
06 ---- Parafuso Bolt M5 X 10mm 1
07 ---- Conexão Conection 1/4" X Tubo 8mm 1
08 ---- Tubo Tube PU 8mm 1
09 ---- Cotovelo Ponta End Elbow 8 X Tubo 8mm 1
10 S86226 Válvula Solenóide Solenoide Valve 3/2 24VCC 1
11 ---- Plaqueta de identificação 1
12 ---- Regulador de Fluxo 1/8" 1
13 ---- Parafuso Bolt M4 X 30mm 1
14 ---- Calço 10 X 11mm 1
15 ---- Conexão Conection 1/8" X Tubo 6mm 3
16 ---- Tubo Tube PU 6mm 1
17 ---- Filtro de Ar Air Filter 1/4" 1
18 ---- Plug Plug Tubo 8mm 1
19 ---- Placa de Ligação 1
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 51
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CHAPARIA
COVER

52 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 S53917 Tampa U.H. Lid (Hydraulic Unit) 1
02 S93018 Suporte móvel Support 1
03 S61861 Tampa cilindro hidráulico Cylinder hydraulic lid 1
04 S18480 Tampa Lid (sensor adjustments) 1
05 R96490 Tampa (cilindro hidráulico) Lid (hydraulic cilinder) 1
06 S61805 Tampa do motor Motor lid 1
07 S04450 Calha Gutter 1
08 S58682 Tampa Lid 1
09 T16786 Tampa Lid 1
10 S48415 Suporte Support 1
11 R72151 Vidro da Luminária Glass 1
12 R89696 Guarnição da Luminária Switch pin 1
13 R90386 Tampa Lid 1
14 R77968 Tampa Lid (tool setter base) 1
15 R85767 Tampa Lid (parts catcher shaft) 1
16 S04226 Calha Gutter 1
17 S57862 Suporte Support 1
18 R96317 Tampa Lid 1
19 S48064 Cobertura do trilho sup. Upper cover of the rail 1
20 S48061 Trilho superior Upper rail 1
21 S47480 Cobertura Lateral Direita Right lateral cover 1
22 S17790 Tampa Lid (tailstock access) 1
23 S11282 Tampa Lid 1
24 S65125 Caixa de fixação Fixation box 1
25 S59796 Cobertura Corrediça Cover 1
26 T15643 Porta principal Main door 1
27 S47480 Cobertura Lateral Direita Right lateral cover 1
28 S48074 Cobertura do Trilho Inferior Lower Cover of the Rail 1
29 S48105 Suporte de ajuste Adjusting Blocks 1
30 S48032 Trilho Inferior Lower Rail 1
31 S46428 Saia Frontal Frontal Cover 1
32 S59185 Complemento da rampa Ramp complement 1
33 R84861 Tampa Lid 1
34 S00461 Junta do operador Joint 1
35 R84863 Tampa Lid 1
36 T14533 Tampa de acesso Lid 1
37 T14767 Tampa das tomadas Lid 1
38 S68669 Defletor dianteiro Protector 1
39 R96701 Tampa Lid (manometer hole) 1
40 T14571 Cobertura esquerda Left cover 1
41 T14829 Suporte superior da trava Upper lock suppor 1
42 T14532 Tampa superior Upper lid 1
43 S49798 Tampa do video Video lid 1

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 53
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
PROTETORES DE CAVACOS
CHIP PROTECTION

54 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 R95892 Guarnição Raspador Trimming 1
02 S33301 Suporte do rolamento Bearing support 1
03 T14631 Corrediça esquerda Support 1
04 T14590 Raspador da torre turret wipper 1
05 T14614 Guarnição Raspador wipper trimming 1
06 T14633 Corrediça direita Support 1
07 S61580 Protetor de cavacos Chip protector 1
08 R95892 Guarnição Raspador Trimming 1
09 S61579 Protetor de cavacos Chip protector 1
10 S60121 Acabamento proteção Protection finishing 1
11 T14620 Proteção da torre Turret protection 1
12 S60122 Complem. Acabamento Finishing complement 1
13 T14874 Defletor direito Right protector 1
14 T14545 Proteção da mesa Saddle protection 1
15 R88991 Anel de acabamento Sheet Ring 1
16 S58618 Espelho do Cabeçote Headstock Frontal Cover A2-5" 1
16 T14914 Espelho do Cabeçote Headstock Frontal Cover A2-6" 1
17 T14548 Moldura Finishing 1
18

19

20
21
22

23

24
25
26
27
28
29
30
31

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 55
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
LUMINÁRIA
WORKLIGHT

56 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Espe cifica çã o
Nº. Nº. ROMI De scriçã o De scription Qtd
Spe cifica tion
01 P20118 Porca Nut M6 x 5 8
02 P18793 Arruela de Pressão Pressure W asher Ø6 8
03 P18779 Arruela W asher W N6 8
04 P19383 Parafuso Bolt M6 x 1 x 16 FX 8
05 P69674 Parafuso com fenda Bolt M3 x 0,5 x 6 6
06 R96922 Soquete Soquet OSRAM ZG7 2
07 R96920 X Lâmpada Fluorescente Fluorescent Light 9W 2
08 R72151 X Vidro da Luminária Glass 1
09 R89696 X Guarnição da Luminária Trimming 1
10 R97179 Caixa da Luminária Light Box 1
11 R97440 Base do Reator Reactor Base 1
OSRAM QT-D/E 2X10-
12 R96921 X Reator Reactor 1
13/230-240
13 P69676 Parafuso com fenda Bolt M3 x 0,5 x 10 2
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 57
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
TRAVA ELÉTRICA DE SEGURANÇA
SAFETY ELECTRICAL INTERLOCK

58 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qtd
Specification
01 S48285 Chave de seguarança Key 1
02 P19804 Parafuso Bolt M5 x 0,8 x 40 FY 1
03 P18778 Arruela Washer WN5 1
04 S54589 Tampa Lid 1
05 R95184 Parafuso Bolt M6 x 1 x 10 FS 4
06 S54577 Suporte Support 1
07 S54587 Caixa Box 1
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 59
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

60 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE

ACESSÓRIOS
ASSESSORIES

OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended

T19528B Catálogo de Peças / Romi GL240 61
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE GUIA PARA BARRAS - CILINDRO VNK 102/46 (A2-5)
GUIDE SISTEM FOR BAR - VNK 102/46 CYLINDER (A2-5)

7 5 4 3
6 4
1
11 10 9 A

8
12 2

13

5 14 16 5

15
Secção: A-A
A-A Section

210
19
17 18

Extrator
Extractor

62 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 Q17117 Parafuso Bolt M4 X 6 FXC 3
2 S65698 X Anel de Encosto Ring 1
3 S65690 X Disco de Nylon Nylon Disc CAP. 42 5
4 R50971 Anel O'ring O'ring 37,77 X 2,62 13
5 P98238 Anel O'ring O'ring 40,94 X 2,62 4
6 S65702 X Espaçador de Guia Guide Space 4
7 S65704 X Espaçador de Guia Guide Space 1
8 P19798 Parafuso Bolt M5 X 16 FY 4
9 P19811 Parafuso Bolt M6 X 16 FY 8
10 S30232 Parafuso Bolt M5 X 10 FS 3
11 P18778 Arruela Washer WN 5 3
12 S65797 X Aparador de Respingos Catcher 1
13 S65724 X Flange de Guia Guide Flange 1
14 S65691 X Flange de Guia Guide Flange D=43 1
15 S65706 X Flange Flange 1
16 S65705 X Disco de Nylon Nylon Disc 1
17 S65798 Batente Seal 1
18 S65799 Manípulo Extrator Extractor 1
19 S65800 Haste Leg 1
20 S66303 Batente Seal 1
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 63
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
SISTEMA DE GUIA PARA BARRAS - CILINDRO VNK 130/52 (A2-5)
GUIDE SISTEM FOR BAR - VNK 130/52 A CYLINDER (A2-5)

4 3
5 4
1
9 8 7 A

6
10 2

11

4 12
13
Secção: A-A
A-A Section

17
16
14 15

Extrator
Extractor

64 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 Q17117 Parafuso Bolt M4 X 6 FXC 3
2 S63074 X Anel de Encosto Ring 1
3 S63078 X Disco de Nylon Nylon Disc 5
4 P74459 Anel O'ring O'ring 47,29 X 2,62 14
5 S63072 X Espaçador de Guia Guide Space 4
6 P19798 Parafuso Bolt M5 X 16 FY 4
7 P19813 Parafuso Bolt M6 X 20 FY 8
8 S30232 Parafuso Bolt M5 X 10 FS 3
9 P18778 Arruela Washer WN 5 3
10 S17726 X Aparador de Respingos Catcher 1
11 S66268 X Flange de Guia Guide Flange 1
12 S66453 X Flange de Guia Guide Flange 1
13 S66265 X Flange Flange 1
14 S58733 Batente Seal 1
15 S58736 Manípulo Extrator Extractor 1
16 S58735 Haste Leg 1
17 S63075 Batente Seal 1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 65
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
APARADOR DE PEÇAS
PARTS CATCHER

66 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 R31074 Suporte do Cilindro Cylinder Support 1
FESTO:
2 R66852 X Cilindro Pneumático Pneumatic Cylinder 1
DSNU-25-50-PPV-A
FESTO:
3 R53048 X Sensor Magnético Magnetic Sensor 2
SMEO-4U-K-LED-24
4 R53049 X Garra de Fixação FESTO: SMBR-25 2
5 S03298 Articulador Action 1
6 S07637 Pino Pin Ø8 x 24mm 1
7 P62087 Anel Elastico para Eixo Elastic Ring for Shaft 8 CE 4
8 S07632 Alavanca Lever 96,5 mm 1
9 P18938 Chaveta Key 6 x 6 x 25 KR 1
10 R31077 Pino Pin Ø8 x 32mm 1
11 S07634 Suporte do Pistão Piston Support 1
12 S23121 Mancal da Haste Housing Leg 1
13 S07635 Bucha Guia Inferior Guide Lower Bushing 1
14 S09894 X Corrente - P6,35 x 106mm Current - P6,35 x 106mm ASA 25-1-106 + OFF-SET 1
15 R39424 X Bucha Bushing INA: PAP 2025 P10 1
16 R85635 X Anel O'ring O'ring 20,00 x 3,00 1
17 S07648 Suporte da Caçamba Box Support 1
18 S09881 Eixo Shaft Z=9 1
19 P18696 Anel Elastico para Eixo Elastic Ring for Shaft 20 CE 1
20 S19275 X Caçamba Box 1
21 S77781 Parafuso Bolt M6 x 20 FS 3
22 R95178 Arruela Washer WN 6 3
23 P20118 Porca Nut M6 FN 3
24 R95182 Parafuso Bolt M4 x 10 FS 6
25 R95176 Arruela Washer WN 4 6
26 S07645 Suporte Support 1
27 Q24464 Parafuso Bolt M4 x 20 FY 4
28 S09744 Suporte das Engrenagens Gear Support 1
29 S09867 Tampa Lid 1
30 R16705 X Bucha Bushing INA: PAP 2515 P10 4
31 S07633 Eixo Shaft 1
32 P18698 Anel Elastico para Eixo Elastic Ring for Shaft 25 CE 1
33 S11846 Labirinto Ring 1
34 S07641 Guia da Bucha Bushing Guide 1
35 Q95549 Bucha de Fixação Fixing Bushing IMETEX: DSL 25 37 1
36 P19804 Parafuso Bolt M5 x 40 FY 4
37 P18778 Arruela Washer WN 5 4
38 R26396 X Anel O'ring O'ring 50,00 x 3,00mm 1
39 R95183 Parafuso Bolt M5 x 16 FS 4
40 P18792 Arruela de Pressão Spring Washer 5 4
41 P18778 Arruela Washer WN 5 4
42 S09880 Engrenagem Gear Z = 36 1
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 67
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
APARADOR DE PEÇAS
PARTS CATCHER

68 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 R97389 X Tabela de Segurança Safety Table 1
2 S08620 Tampa Superior Upper Lid 1
3 S07647 Encosto da Caçamba Box Stop 1
4 R95182 Parafuso Bolt M4 x 10 FS 3
5 R95176 Arruela Washer WN 4 3
6 S08621 Tampa Frontal Frontal Lid 1
7 R95183 Parafuso Bolt M5 x 16 FS 4
8 R95177 Arruela Washer WN 5 4
9 S11842 X Proteção Protection 217 X 160mm 2
10 S11844 X Proteção Protection 207 X 120mm 1
11 S08531 Caixa Catcher Box 1
12 R99121 Eixo Shaft 1
13 P17549 Anel Elástico Elastic Ring 5 CE 2
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 69
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
APARADOR DE PEÇAS
PARTS CATCHER

Unidade Hidráulica Cilindro Pneumático - R66852

Hidraulic Power Pneumatic Cylinder - R66852

70 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 R66977 Bloco Comando Comand Block 1
2 R88800 União Union 10 x 3/8" BSP 2
3 R36469 Mangueira Hose DI 6,4 x 2850mm 2
4 R49601 Joelho Elbow 10 x 3/8" NPT 2
5 P47079 Redução Reduction 3/8" x 1/4" NPT 2
6 R36967 Joelho Elbow 6 x 1/4" NPT 2
7 R89001 Mangueira Hose DI 6,4 x 1800mm 2
8 R36968 Joelho Elbow 6 x 1/8" BSP 2
9 Q97512 Arruela Washer 2
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 71
Parts Catalogue / Romi GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
CONJUNTO DO DISCO VDI-30
VDI-30 DISC ASSEMBLY

Detalhe do Conjunt da Trava

Interlock Assembly Detail

72 Catálogo de Peças / ROMI GL240 T19528B

Parts Catalogue / ROMI GL240
 CATÁLOGO DE PEÇAS / PARTS CATALOGUE
Especificação
Nº. Nº. ROMI Descrição Description Qt.
Specification
1 S71165 Conjunto da Trava Interlock Assembly 12
2 Q17174 Pino Cônico Taper Pin Ø8 2
3 P19835 Parafuso Bolt M8 x 50 FY 8
4 P19395 Parafuso Bolt M10 x 16 FX 12
5 Q89636 Parafuso Bolt M4 x 10 FS 6
6 S16797 Bucha Bush 12
7 S75495 Disco Disc 1
8 S71167 X Tampa Lid 11
9 R90126 Tabela Tag 1
10 R85272 Tampa Lid 1
11 S81318 Junta Joint 1
12 S71166 Trava Lock 1
13 Q69101 Anel Elástico Elastic Ring Ø 18 CE 1
14 P19845 Parafuso Bolt M10 x 40 FY 1
15 S71168 Espaçador Spacer 1
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
OBS.: 'X' = peças de reposição recomendadas / Spare parts recommended
T19528B Catálogo de Peças / Romi GL240 73
Parts Catalogue / Romi GL240
