PAG.

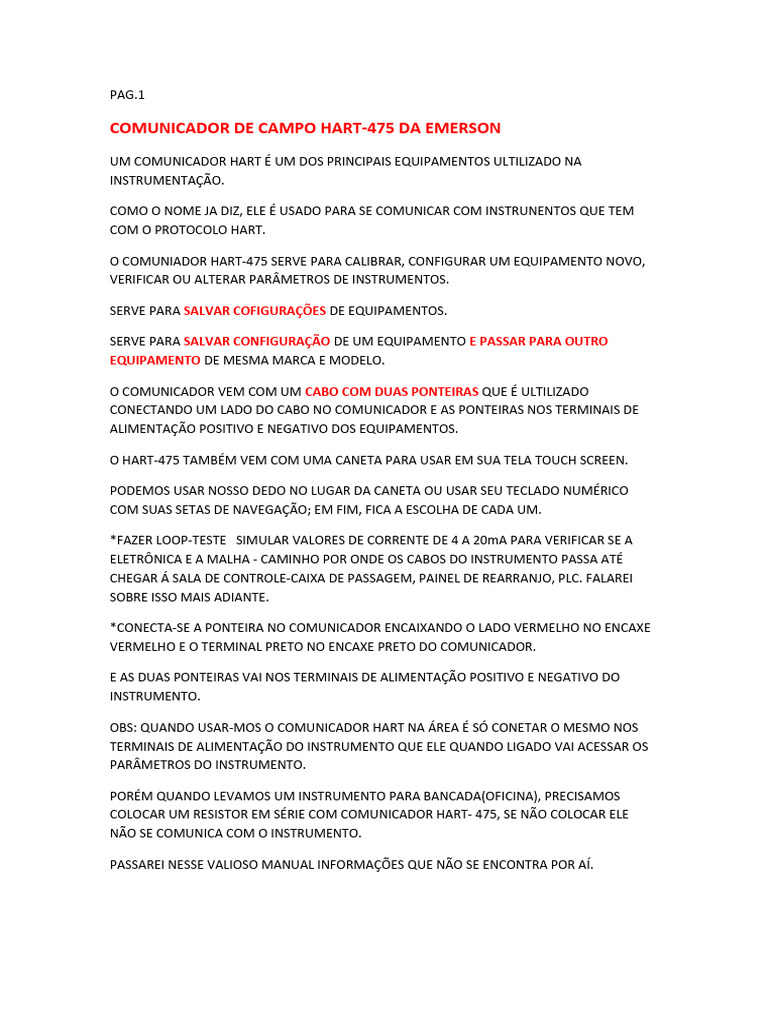

COMUNICADOR DE CAMPO HART-475 DA EMERSON

UM COMUNICADOR HART É UM DOS PRINCIPAIS EQUIPAMENTOS ULTILIZADO NA
INSTRUMENTAÇÃO.

COMO O NOME JA DIZ, ELE É USADO PARA SE COMUNICAR COM INSTRUNENTOS QUE TEM
COM O PROTOCOLO HART.

O COMUNIADOR HART-475 SERVE PARA CALIBRAR, CONFIGURAR UM EQUIPAMENTO NOVO,

VERIFICAR OU ALTERAR PARÂMETROS DE INSTRUMENTOS.

SERVE PARA SALVAR COFIGURAÇÕES DE EQUIPAMENTOS.

SERVE PARA SALVAR CONFIGURAÇÃO DE UM EQUIPAMENTO E PASSAR PARA OUTRO

EQUIPAMENTO DE MESMA MARCA E MODELO.

O COMUNICADOR VEM COM UM CABO COM DUAS PONTEIRAS QUE É ULTILIZADO

CONECTANDO UM LADO DO CABO NO COMUNICADOR E AS PONTEIRAS NOS TERMINAIS DE
ALIMENTAÇÃO POSITIVO E NEGATIVO DOS EQUIPAMENTOS.

O HART-475 TAMBÉM VEM COM UMA CANETA PARA USAR EM SUA TELA TOUCH SCREEN.

PODEMOS USAR NOSSO DEDO NO LUGAR DA CANETA OU USAR SEU TECLADO NUMÉRICO
COM SUAS SETAS DE NAVEGAÇÃO; EM FIM, FICA A ESCOLHA DE CADA UM.

*FAZER LOOP-TESTE SIMULAR VALORES DE CORRENTE DE 4 A 20mA PARA VERIFICAR SE A

ELETRÔNICA E A MALHA - CAMINHO POR ONDE OS CABOS DO INSTRUMENTO PASSA ATÉ
CHEGAR Á SALA DE CONTROLE-CAIXA DE PASSAGEM, PAINEL DE REARRANJO, PLC. FALAREI
SOBRE ISSO MAIS ADIANTE.

*CONECTA-SE A PONTEIRA NO COMUNICADOR ENCAIXANDO O LADO VERMELHO NO ENCAXE

VERMELHO E O TERMINAL PRETO NO ENCAXE PRETO DO COMUNICADOR.

E AS DUAS PONTEIRAS VAI NOS TERMINAIS DE ALIMENTAÇÃO POSITIVO E NEGATIVO DO

INSTRUMENTO.

OBS: QUANDO USAR-MOS O COMUNICADOR HART NA ÁREA É SÓ CONETAR O MESMO NOS

TERMINAIS DE ALIMENTAÇÃO DO INSTRUMENTO QUE ELE QUANDO LIGADO VAI ACESSAR OS
PARÂMETROS DO INSTRUMENTO.

PORÉM QUANDO LEVAMOS UM INSTRUMENTO PARA BANCADA(OFICINA), PRECISAMOS

COLOCAR UM RESISTOR EM SÉRIE COM COMUNICADOR HART- 475, SE NÃO COLOCAR ELE
NÃO SE COMUNICA COM O INSTRUMENTO.

PASSAREI NESSE VALIOSO MANUAL INFORMAÇÕES QUE NÃO SE ENCONTRA POR AÍ.
PAG.2

FALAREI DAS PRINCIPAIS FUNÇÕES DO COMUNICADOR DE CAMPO HART-475 E DE COMO

CALIBRAR TRANSMISSORES E COMO CALIBRAR VÁLVULA DE CONTROLE COM O VALVE LINK
MOBIL QUE VEM JUNTO COM O COMUNICADOR HART-475.

COMO NAVEGAR NO MENU DESTE EQUIPAMNETO.

OBS: APESAR DE SER MUITO RESISTENTE, CUIDADO AO MANUSEAR ESTE EQUIPAMENTO
PORQUE ELE É BEM CARO.

ESTE COMUNICADOR E CONSTITUÍDO DOS SEGUINTES ÍTENS DE

NAVEGAÇÃO.

1-A TECLA POWER QUE SERVE PARA LIGAR O EQUIPAMENTO.

2-A TECLA ENTER QUE SERVE PARA ENTRAR NO MENU.

3-QUATRO SETAS NE NAVEGAÇÃO: UMA PARA CIMA E UMA PARA BAIXO, UMA PARA
ESQUERDA E UMA PARA DIREITA;

SENDO QUE A SETA DA DIREITA SEVE PARA ENTRAR NOS SUBMENUS E A DA ESQUERDA SERVE
PARA VOLTAR O MENU ANTERIOR.
PAG.3

4- TEMOS ABAIXO UM TECLADO NUMÉRICO PARA INSERIR OU ALTERAR VALORES DE

PARÂMETROS DE INSTRUMENTOS.

5-Á ESQUERDA A BAIXO DAS SETAS DE NAVEGAÇÃO TEMOS A TECLA TAB QUE SERVE PARA
SELECIONAR MENUS, SÓ QUE ELA CONSEGUE SELECIONAR TAMBEM ÍCONES COMO ABORTAR
QUE SERVE PARA VOLTAR AO MENU ANTERIOR, DESLIGAR, FECHAR UMA PÁGINA ENFIM ELA
RODA TODO O COMUNICADOR HART-475.

6-Á DIREITA DA TECLA TAB TEM A TECLA FN QUE TEM A MESMA FUNÇÃO DA TECLA SHIFT DE
COMPUTADOR.

7- Á DIREITA DA TECLA POWER TEM A TECLA BACKLIGHT COM UM SÍMBOLO DE UMA

LÂMPADA QUE A LÂMPADA DO DISPLY QUE ASCENDE AO APERTAR-MOS.

8-PARA APAGAR ALGUMA PALAVRA OU NÚMERO; APERTA A TECLA FN E DEPOIS A SETA DA

ESQUERDA ESCRITA BACK SPACE E DEPOIS APERTE FN DENOVO SENÃO NÃO ENTRA AS
FUNÇÕES PRIMÁRIAS.

COMO CALIBRAR E NAVEGAR NO MENU DE TRANSMISSORES.

OBS: O MENU DO TRASMISSOR DE PRESSÃO QUE EU VOU MOSTRA AQUI É DA
YOKOGAWA MÁS A DIFERÊNÇA ENTRE MARCAS SÃO POUCAS; SENDO O
PRINCÍPIO DE NAVEGAÇÃO DA HART-475 OU OUTRO COMUNICADOR SER
PARECIDO.

PARA ULTILIZAR-MOS O COMUNICADOR EM UM TRANSMISSOR, O PRIMEIRO PASSO É

CONECTAR A PONTEIRA DO HART-475 NOS TERMINAIS POSITIVO E NEGATIVO DE
ALIMENTAÇÃO DO TRANSMISSOR.

OBS: LEMBRANDO QUE SE FOR VERIFICAR O INSTRUMENTO NA ÁREA NÃO É NECESSÁRIO

ULTILIZAR RESISTOR DE 250HOMS, PORÉM SE O INSTRUMENTO FOR LEVADO PARA BANCADA
SERÁ NECESSÁRIO USAR UM RESISTOR DE 250HOMS SE NA BANCADA NÃO TER UM, COLOCA-
SE UM RESISTOR DE 250HOMS EM SÉRIE COM O HART.

OBS: PARA REALIZAR MANUTENÇAO EM TRANSMISORES DE PRESSÃO É NECESSÁRIO

BLOQUEAR A VÁLVULA DA TOMADA DE PRESSÃO QUE LIGA O INSTRUMENTO AO PROCESSO E
APÓS BLOQUEAR AS VÁLVULAS TEM QUE DRENAR O INSTRUMENTO FOLGANDO UM
CANECTOR QUE FICA DO LADO DO EQUIPAMENTO PARA RETIRAR A PRESSÃO QUE FICOU
DENTRO DA CÂMARA DO INSTRUMENTO.
PAG.4

1- AO LIGAR O EQUIMANETO APARECERÁ A TELA INICIAL COM SEIS LINKS.

2- SELECINE O ÍCONE HART E APERTA ENTER.

PAG.5

3- APARECERÁ AS OPÇÕES:

1- OFFLINE

2- ONLINE

3- UTILIDADES

4- DIAGNÓSTICOS HART

4- SELECIONE ONLINE E APERTE ENTER OU APERTE O NÚMERO 2 QUE ENTRA DIRETO NO

MENU INICIAL DO INSTRUMENTO.

5- APARECERÁ UM MENU COM INICIAL 5 INFORMAÇÕES.

PAG.6

1- CONFIGURAÇÃO DO DISPOSITIVO.
2- PRESSÃO 0.000 Kgf/cm2 - PRESSÃO ATUAL MEDIDA PELO INSTRUMENTO.

3- AO 4.000mA - SAÍDA EM CORRENTE ATUAL DO INSTRUMENTO.

4- LRV 0.0000Kgf/cm2 - MENOR PRESSÃO QUE O INSTRUMENTO LER.

5- URV 20.0000Kgf/cm2 - MAIOR PRESSÃO QUE O INSTRUMENTO LER.

COMO PODEMOS VER NESTE MENU INCIAL NO ÍTEM NÚMERO 1, TEMOS A INFORMAÇÃO QUE
O INSTRUMENTO ESTÁ ZERADO OU SEM PRESSÃO NENHUMA.

NO ÍTEM NÚMERO3 PODEMOS VER QUE A CORRENTE TAMBÉM ESTÁ INDICANDO ZERO, 4mA
(QUATRO MILI AMPERES) NOS TRANSMISSORES É O ZERO DO INSTRUMENTO E 20mA (VINTE
MILI AMPERES) E 100% DO RANGE DO INSTRUMENTO.

SE A ORDEM DE SERVIÇO FOR DE MANUTENÇÃO PREVENTIVA IRÍAMOS AGIR DA SEGUINTE

MANEIRA.

PRECISAMOS DE UM CALIBRADOR DE PRESSÃO PARA PODER COMPARAR OS VALORES LIDO

NO INSTRUMENTO, NO HART-475 COM O CALIBRADOR DE PRESSÃO PADRÃO.
PAG.7

VAMOS DIZER QUE ESTOU UTILIZANDO O CALIBRADOR FLUKE 100G.

*CONECTA A MANGUEIRA DE PRESSAÕ NO CALIBRADOR DE PRESSÃO E NO TRANSMISSOR DE

PRESÃO ATRAVÉS DE UMA CANEXÃO.

*LIGA O CALIBRADOR, SELECIONA A UNIDADE MEDIDA PELO INSTRUMENTO QUE É Kgf/cm2 E

APERTA ENTER; DEPOIS É SÓ INJETAR PRESSÃO E VERIFICAR OS 5 PONTOS DE CALIBRAÇÃO:
0.25,50,75 E 100% DO RANGE NO HART, NO INSTRUMENTO E NA SALA DE CONTROLE.
PAG.8

LOGO APÓS IREMOS LEVANTAR A CURVA DO INSTRUMENTO INSERINDO PRESSÃO E

VERIFICANDO OS VALORES DO INSTRUMENTOS SE ESTÃO CORRETOS COM OS DO CALIBRADOR
PADRÃO.

EXISTEM 5 PONTOS DOS INSTRUMENTOS QUE DEVEM SER VERIFICADOS QUE SÃO:

0,25,50,75 E 100% DO RANGE DO EQUIPAMENTO.

EXEMPLO: INSTRUMENTO COM RANDE DE 0 A 40Kgf/cm2.

0% = 0Kgf/cm2 = 4mA

25% = 10Kgf/cm2 = 8mA

50% = 20Kgf/cm = 12mA

75% = 30Kgf/cm2 = 16mA

100% = 40kgf/cm2 = 20mA

APÓS VERIFICAR-MOS ESTES PONTOS DO RANGE DO INSTRUMENTO IREMOS VERIFICAR A

MALHA DO EQUIPAMENTO QUE É O CAMINHO QUE ELE PERCORRE ATÉ CHEGAR NA SALA DE
CONTROLE. EX: CAIXA DE PASSAGEM, PAINEL DE REARRANJO, PLC; PARA O LOOP TESTE
PRECISA-SE DE UM RÁDIO COMUNICADOR PARA FALAR COM A SALA DE CONTROLE PARA
VERIFIAR SE O VALOR SIMULADO NA ÁREA ESTÁ IGUAL AO QUE CHEGA NA SALA DE
CONTROLE.

PARA FAZER ESTE LOOP TESTE ENTRAREMOS NO ÍTEM 1 NO MENU INICIAL QUE É
CONFIGURAÇÃO DO DISPOSITIVO.

1- APARECERÁ OUTRO MENU COM 5 OPÇÕES.

PAG.9

1- VARIÁVEIS DE PROCESSO.

2- DIAGNÓSTICO/SERVIÇO.

3- CONFIGURAÇÃO BÁSICA.

4- CONFIGURAÇÃO DETALHADA.

5- REVISÃO.

2- ESCOLHA A OPÇÃO 2 DIAGNÓSTIO/SERVIÇO E APERTA ENTER E APARECERÁ OUTRO MENU

COM 5 OPÇÕES.
PAG.10

1- DISPOSITIVO DE TESTE.

2- TESTE DE MALHA.

3- CALIBRAÇÃO.

4- ERROR LOG.

5- TEST AUTO RELEASE TIME.

3- SELECIONE A OPÇÃO2 TESTE DE MALHA E APARECERÁ UMA MENSAGEM.

PAG.11

WARN-LOOP DEVE SER REMOVIDO DO CONTROLE AUTOMÁTIO E ABAIXO DUAS OPÇÕES;

ABORTAR E OK; CLICA EM OK E APARECERÁ A MENSAGEM ACIMA;

NÍVEL DE SAÍDA ANALÓGICA DE ESCOLHA.

ABAIXO APARECERÁ O MENU DE LOOP-TESTE COM 4 OPÇÕES DE VALORES PARA SIMULAR:

PAG.12

1- 4mA

2- 20ma

3- OUTRO

4- FINAL

*SELECIONE 4mA QUE É 0% DO RANGE E APERTA ENTER PARA SIMULAR ZERO.

*APÓS TER SELECIONADO 4mA E TECLAR ENTER, APARECERAR UMA MENSAGEM DIZENDO;
PAG.13

*SAÍDA DO DISPOSITIVO DE CAMPO É FIXADA EM %mA.

*ABAIXO TERÁ AS OPÇÕES ABORTAR E OK; CLICA EM OK PARA CONFIRMAR QUE O

ISTRUMENTO ESTARÁ COM 4mA. APÓS INSERIR 4mA VOLTA PARA O MENU DE LOOP-TESTE.
*LOG APÓS PERGUNTE AO SUPERVISÓRIO SE O VALOR LIDO NO PAINEL CORRESPONDE AO
SIMULADO PELO HART-745;

*DEPOIS SELECIONE A OPÇÃO 3 OUTRO PARA SIMULAR 8mA QUE E 25% DO RANGE DO
INSTRUMENTO E APERTA ENTER PARA DIGITAR 8 mA.

*APARECERÁ O CAMPO PARA DIGITAR O VALOR ESCOLHIDO; DIGITE 8mA APERTE ENTER E EM
SEGUIDA APARECERÁ DENOVO A MENSAGEM; SAÍDA DO DISPOSITIVO DE CAMPO É FIXADA
EM %mA E AS OPÇÕES: ABORTAR E OK, CLICA EM OK PARA QUE NO INSTRUMENTO E NO
SUPERVISÓRIO INDIQUE 8mA E 25% DO RANGE DO INSTRUMENTO.

*PARA SIMULAR 12mA QUE É 50% DO RANGE DO INSTRUMENTO E 16mA QUE É 75% DO
RANGE DO INSTRUMENTO REPITA O PASSO ANTERIOR.

*PARA SIMULAR 20%mA É SÓ SELECIONAR O ÍTEM 2 QUE É 20mA REPETIR O MESMO PASSO
QUE FOI PARA SIMULAR 4mA.

OBS: APÓS TERMINAR O LOOP-TESTE SELECIONE ABORTAR COM A TECLA TAB E APERTA
ENTER PARA SAIR DO LOOP-TESTE E VOLTAR AO MENU DIAGNÓSTICO/SERVIÇO.
PAG.10

OBS: ESTE TODO ESTE PASSO A PASSO ACIMA FOI DE UMA MANUTENÇÃO PREVENTIVA; CASO
O INSTRUMENTO ESTIVESSE INDICANDO ALGUM VALOR DE PRESSÃO MESMO ELE ESTANDO
SEM PRESSÃO, PODEMOS CALIBRÁ-LO ENTRANDO NO ÍTEM3 CALIBRAÇÃO DO MENU
DIAGNÓSTICO DE SERVIÇO.

1- SELECIONE O ÍTEM 3 CALIBRAÇÃO E APARECERÁ 5 OPÇÕES:

1- RE-RANGE

2-ANALOG OUTPUT TRIM

3- PRES SENSOR TRIM

4- SP SENSOR TRIM

5- TRIM INFO.

CASO O INSTRUMENTO INDIQUE ALGUM VALOR DE PRESSÃO MESMO QUE NÃO TENHA
PRESSÃO NO EQUIPAMENTO PODEMOS DAR UM ZERO DE PRESSÃO PARA O VALOR DA
MESMA ZERAR NO INSTRUMENTO.

1- SELECIONE O ÍTEM 3 PRES SENSOR TRIM E APERTA ENTER E APARECERA OUTRO MENU.

1-PRES ZERO TRIM

2- PRES TRIM

3- P LTP

4- P UTP

5- PRES TRIM INFO

*SELECIONE O ITEM 1 PRES ZERO TRIM E APERTA ENTER, APÓS DAR ENTER APARECERÁ A
MENSAGEM WARN-LOOP DEVE SER REMOVIDO DO CONTROLE AUTOMÁTICO, SELEIONE OK
COM A TECLA TAB E DAR ENTER; LOGO EM SEGUIDA APARECERÁ A MENSAGEM.

APLICAR ENTRADA 0 DE SENSOR; ESCOLHA OK E TECLA ENTER; APARECERÁ A MENSAGEM

SENSOR ZERO BEM SUCEDIDO; AGUARDE UM POUCO E APARECERÁ A MENSAGEM;
NOTA.MALHA PODE RETORNAR PARA O CONTROLE AUTOMÁTICO; CLICA EM OK E VOLTAR O
MENU DE PRES SENSOR TRIM.

AGORA VOU DESREVER O ÍTEM 1 RE-RANGE DO MENU

CALIBRAÇÃO.

Neste menu existe entre os parâmetros usados o de alterar o

range do instrumento clicando em Kaypad input. OBS: Este
procedimento é muito usado para instrumentos novos.
logo após aparecerá algumas opções, e entre elas as de
LRV:valor mínimo do range e URV: valor máximo.

Quando selecionar LRV ou URV aparecerá o espaço para digitar

os novos valores escolhidos e clicar ENTER para confirmar.
OBS: PARA VOLTAR O MENU ULTILIZE A SETA PARA ESQUERDA OU CLICKA , ABORTAR,ESC
OU .

PAG.11

CALIBRANDO UMA VÁLVULA DE CONTROLE PELO COMUNICADOR HART-

475.

OBS: A AUTO CALIBRAÇÃO SÓ É FEITA QUANDO AOS TESTE FOR

CONSTADO QUE A VÁLVULA ESTÁ DESCALIBRADA.
1- APOS LIGAR O EQUIPAMENTO SELECIONE O ÍCONE HART E APERTE ENTER.

2- SELECIONE ONLINE E APERTE A SETA PARA DIREITA.

3- SELECIONE CONFIGURE APERTA A SETA PARA DIREITA E SELECIONE CALIBRATE.

4- SELECIONE TRAVEL CALIBRATION E APERTA A SETA PARA DIREITA.

5- SELECIONE AUTO CALIBRATIONE E APERTA ENTER E ESPERE UM POUCO.

6- CLICAR ENTER EM YES E AGUARDAR TERMINAR A AUTO CALIBRAÇÃO.

CALIBRAÇÃO DE VÁLVULA DE CONTROLE PELO VALVE LINK MOBILE.

1- LIGUE O COMUNICADOR HART-475.

2- SELECIONE O ÍCONE DO VALVE LINK E CLICAR EM ENTER.

3- CLIC ENTER EM CONECT.

4- DEPOIS CLICAR ENTER EM CONECT DENOVO E AGUARDE ATE APARECER A MENSAGEM

CONNECT TASK COMPLETED COM A COR VERDE.

5- CLICAR EM DONE PARA VOLTAR A TELA INCIAL.

6- SELECIONE O ÍCONE CALIBRATION IN SERVICE E SELECIONA OUT OF SERVICE FORA DE

SERVIÇO); A TELA INCIAL TEM QUE TIRAR A VALVULA DE SERVIÇO É DEIXÁ-LA NO MODO
MANUAL ASSIM QUANDO SE FIZER TESTE DE ABERTURA E FECHAMENTO A MESMA NÃO
INTERFIRA EM OUTROS EQUIPAMENTOS QUE TENHAM INTERTRAVAMENTO COM ELA.

7- CLICAR EM APPLY E DEPOIS EM DONE PARA VOLTAR.

8- SELECIONE O ÍCONE AUTO TRAVEL E CLIC EM START; DEPOIS AGUARDAR MAIS OU MEMOS
UNS 4 MINUNTOS ATÉ SER COMPLETADA A AUTO CALIBRAÇÃO; QUANDO APARECER A
MENSAGEM AUTO CALIBRATION TASK COMPLETED (CALIBRAÇÃO COMPLETA).
CALIBRANDO OS CINCO PONTOS DE CALIBRAÇÃO PELO VALVE LINK: 0,25,50,75 E 100% DE
ABERTURA DA VÁLVULA.

PAG.12

1- SE ESTIVER TERMINADO A AUTO CALIBRAÇÃO CLICAR EM DONE PARA VOLTAR O MENU

INICIAL E SELECIONAR O ÍCONE STROKE VALVE APERTA ENTER E AGUARDA APARECER OS
VALORES DE 0 A 100%.

2- SELECINAR 0% APERTAR ENTER PARA VERIFICAR SE OS PONTOS ESTÃO BATENDO.

3- SELECIONAR 25% E ASSIM POR DIANTE ATÉ 100%.
