Prática 05

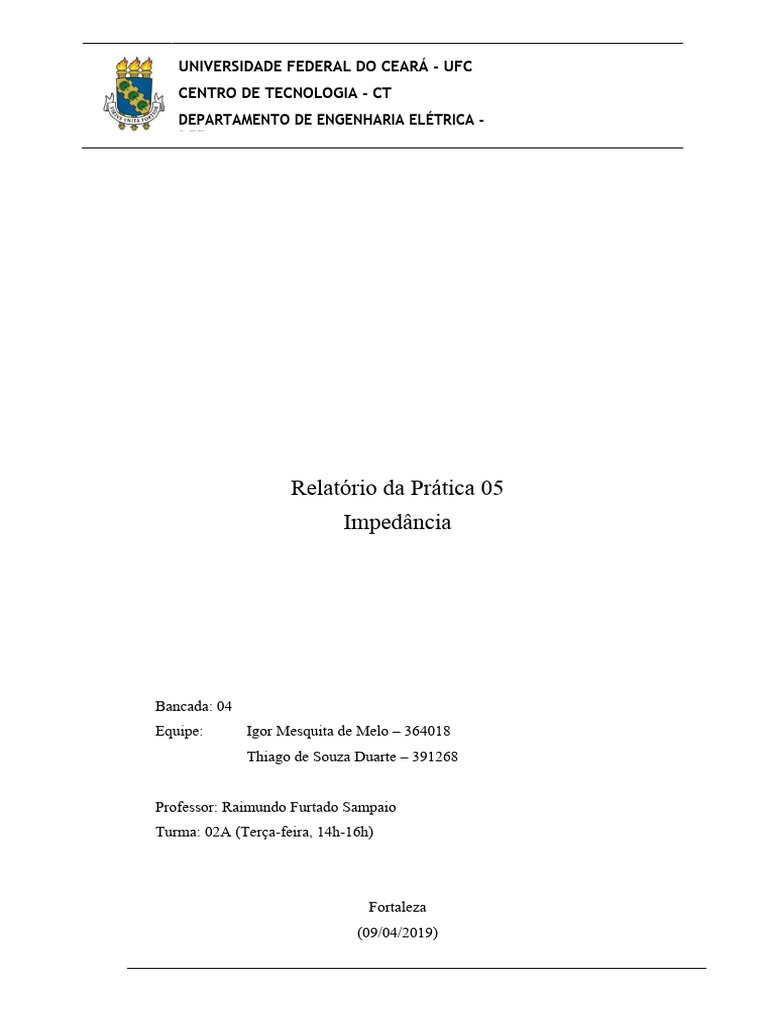

UNIVERSIDADE FEDERAL DO CEARÁ - UFC
CENTRO DE TECNOLOGIA - CT
DEPARTAMENTO DE ENGENHARIA ELÉTRICA -
DEE
Relatório da Prática 05
Impedância
Bancada: 04
Equipe: Igor Mesquita de Melo – 364018
Thiago de Souza Duarte – 391268
Professor: Raimundo Furtado Sampaio

Turma: 02A (Terça-feira, 14h-16h)
Fortaleza
(09/04/2019)
DEE
SUMÁRIO
1. Objetivos..........................................................................................................................................2
2. Introdução.......................................................................................................................................2
3. Material Utilizado...........................................................................................................................3
4. Procedimento Experimental..........................................................................................................4
5. Questionário..................................................................................................................................13
6. Conclusão......................................................................................................................................14
7. Bibliografia....................................................................................................................................15
DEE
1. Objetivos
− Fixar o conceito de impedância;

− Medir ângulo de defasagem entre tensão e corrente;
− Observar a existência de componente resistiva no indutor e no capacitor;
− Fazer uso do osciloscópio com ponteiras de tensão e corrente.
2. Introdução
Impedância é a medida da capacidade de um circuito de resistir ao fluxo de uma

determinada corrente elétrica quando se aplica uma certa tensão elétrica em seus
terminais. É definida como a relação entre tensão e corrente e pode ser descrita em
diversas formas:
A tensão e a corrente podem ser representadas por fasores, porém a impedância não é
um fasor, apesar de ser descrita como um número complexo, com parte real, equivalente
à resistência R, e uma parte imaginária, dada pela reatância X. A unidade da impedância
Z é ohms [Ω], sendo utilizada para a resistência e para a reatância.
A reatância pode ser calculada através das fórmulas X L = ωL (reatância indutiva) e X C
= 1/ωC (reatância capacitiva), onde ω representa a relação 2πf.
Em circuitos CC, a frequência é nula, tornando a reatância indutiva nula (curto-
circuito) e a reatância capacitiva infinita (circuito aberto). Portanto, não há presença de
reatâncias em circuitos de corrente contínua.
2
DEE
3. Material Utilizado
− Fonte de Alimentação CA 220V;

− Variac 0-240 Vrms;
− Banco de Resistores Mod. 111A432;
Valor Nominal 150 Ω +/- 10%
Tensão Nominal 80V
− Banco de Indutores Mod. 111A434;
Valor Nominal 1,47 H +/- 10%
Tensão Nominal 220V
− Banco de Capacitores Mod. 111A433;
Valor Nominal 9,22µF +/- 10%
Tensão Nominal 220V
− Voltímetro CA 0-250V;
− Amperímetro CA 0-3A;
− Amperímetro CA 0-3A;
− Osciloscópio;
3
DEE
4. Procedimento Experimental
1 – Durante a realização desta prática, foram montados dois circuitos, sendo

um RL e um RC, com associações de componentes de acordo com o indicado nas
tabelas 1 e 2.
Figura 01 – Circuito utilizado na montagem
Fonte: [1] Roteiro de Aulas Práticas

2 – Com um circuito RL montado conforme a associação da Tabela 01,
foram obtidos valores utilizando a ponteira de tensão e a ponteira de corrente,
conforme orientação do roteiro da prática. Os valores foram medidos e/ou
calculados e descritos na tabela.
Tabela 01 – Valores Medidos e Calculados
Associação VF [V] I [A] θ [graus] |Z| [Ω] R [Ω] XL [Ω] ∠VR/VF
R=9 L=9 103 1,30 65,85 63,79 16,67 61,57 74,63
R=9 L=3 103 0,469 76,83 185,47 16,67 184,72 76,82
R=3 L=9 104 1,08 48,29 79,31 50,00 61,57 83,41
4
DEE
Figura 02 – Tensão e Corrente (R = 9 e L = 9)
Fonte: O próprio autor
5
DEE
Cálculo do ângulo de defasagem: (Ttotal = 16,40 ms)
Figura 05 – Defasagem entre tensão e corrente (R = 9 e L = 9)

θ = (360*3,0)/16,4 = 65,85 graus

θ = (360*3,5)/16,4 = 76,83 graus

θ = (360*2,2)/16,4 = 48,29 graus
6
DEE
Cálculo da Impedância |Z| e ângulo ∠VR/VF:
a) R = 9 e L = 9
R = 150/9 = 16,67 Ω
XL = 2*π*60*0,1633 = 61,57 Ω
|Z| = sqrt(R² + XL²) = 63,79 Ω
∠VR/VF = (360*3,4)/16,4 = 74,63 graus
b) R = 9 e L = 3
R = 150/9 = 16,67 Ω
XL = 2*π*60*0,49 = 184,72 Ω
|Z| = sqrt(R² + XL²) = 185,47 Ω
∠VR/VF = (360*3,5)/16,4 = 76,82 graus
c) R = 3 e L = 9
R = 150/3 = 50 Ω
XL = 2*π*60*0,1633 = 61,57 Ω
|Z| = sqrt(R² + XL²) = 79,31 Ω
∠VR/VF = (360*3,8)/16,4 = 83,41 graus
O ângulo ∠VR/VF representa o ângulo de defasagem entre entrada e saída do

circuito.
7
DEE
3 – Com o terra do osciloscópio posicionado entre o indutor e o resistor do

circuito, foi capturada a onda de tensão sobre o indutor e a onda de corrente do
circuito, para a associação R = 9 e L = 3. (Figura 03)
Cálculo da componente resistiva no indutor:
|Z|*cos(θ) = 185,47*cos(76,83) = 42,25 Ω
Com a ponteira de corrente substituída por uma ponteira de tensão, foi

capturada a tensão VR:
Figura08 – Tensão VR (R = 9 e L = 3)
A defasagem entre VL e VC representa o ângulo de defasagem entre entrada e

saída do circuito.
8
DEE
Figura 09 – Defasagem entre VL e VR
4 – O procedimento descrito no item 2) foi repetido para o circuito RC, com

as associações descritas na tabela 02.
Tabela 02 – Valores Medidos e Calculados
Associação VF [V] I [A] θ [graus] |Z| [Ω] R [Ω] XC [Ω] ∠VR/VF
R=3 C=6 101 1,54 43,90 69,27 50,00 47,95 48,29
R=6 C=6 102 0,196 120,73 54,07 25,00 47,95 28,53
R=6 C=3 103 1,14 79,02 99,10 25,00 95,90 15,36
Figura 10 – Tensão e Corrente (R = 3 e C = 6)
9
DEE
Cálculo do ângulo de defasagem: (Ttotal = 16,40 ms)

Figura 13 – Defasagem entre tensão e corrente (R = 3 e C = 6)
1
0
DEE

θ = (360*2,0)/16,4 = 43,90 graus

θ = (360*5,5)/16,4 = 120,73 graus

θ = (360*3,6)/16,4 = 79,02 graus
Cálculo da Impedância Z e ângulo ∠VR/VF:

1
1
DEE
a) R = 3 e C = 6
R = 150/3 = 50,00 Ω
XC = 1/(2*π*60*(9,22µF*6)) = 47,95 Ω
|Z| = sqrt(R² + XC²) = 69,27 Ω
∠VR/VF = (360*2,2)/16,4 = 48,29 graus
b) R = 6 e C = 6
R = 150/6 = 25,00 Ω
XC = 1/(2*π*60*(9,22µF*6)) = 47,95 Ω
|Z| = sqrt(R² + XC²) = 54,07 Ω
∠VR/VF = (360*5,4)/16,4 - 90 = 28,53 graus
c) R = 6 e C = 3
R = 150/6 = 25,00 Ω
XC = 1/(2*π*60*(9,22µF*3)) = 95,90 Ω
|Z| = sqrt(R² + XC²) = 99,10 Ω
∠VR/VF = (360*4,8)/16,4 - 90 = 15,36 graus
O ângulo ∠VR/VF representa o ângulo de defasagem entre entrada e saída do

circuito.
Os circuitos RC e RL tem em sua composição elementos armazenadores de

energia, capacitores e indutores, respectivamente. Os capacitores armazenam
energia na forma de campo elétrico, e os indutores na forma de campo magnético.
Cada um tem suas particularidades de funcionamento, de acordo com o tipo de
circuito a que ele pertence.
1
2
DEE
5. Questionário
1 – Calcule a potência complexa para os arranjos de circuito:
a) R = 9 e L = 9
S = V*I = 103*1,30 = 133,9 VA
P = V*I*cosθ = 103*1,30*cos(65,85) = 54,78 W
Q = V*I*senθ = 103*1,30*sen(65,85) = 122,18 VAr
b) R = 9 e L = 3
S = V*I = 103*0,469 = 48,31 VA
P = V*I*cosθ = 103*0,469*cos(76,83) = 11,01 W
Q = V*I*senθ = 103*0,469*sen(76,83) = 47,04 VAr
c) R = 3 e L = 9
S = V*I = 104*1,08 = 112,32 VA
P = V*I*cosθ = 104*1,08*cos(48,29) = 74,73 W
Q = V*I*senθ = 104*1,08*sen(48,29) = 83,85 VAr
d) R = 3 e C = 6
S = V*I = 101*1,54 = 155,54 VA
P = V*I*cosθ = 101*1,54*cos(43,90) = 112,07 W
Q = V*I*senθ = 101*1,54*sen(43,90) = 107,85 VAr
1
3
DEE
e) R = 6 e C = 6
S = V*I = 102*0,196 = 19,99 VA
P = V*I*cosθ = 102*0,196*cos(120,73 - 90) = 17,18 W
Q = V*I*senθ = 102*0,196*sen(120,73 - 90) = 10,21 VAr
f) R = 6 e C = 3
S = V*I = 103*1,14 = 117,42 VA
P = V*I*cosθ = 103*1,14*cos(79,02) = 22,36 W
Q = V*I*senθ = 103*1,14*sen(79,02) = 115,27 VAr
2 – O que é efeito pelicular? Explique o fenômeno.
“Efeito pelicular é um efeito caracterizado pela repulsão entre

linhas de corrente eletromagnética, criando a tendência de esta fluir na
superfície do condutor elétrico.” [5]
Este efeito é proporcional à intensidade de corrente e aumenta com

a raiz quadrada da frequência, com a permeabilidade magnética e com a
condutividade elétrica do condutor. É somente encontrado em condutores
submetidos à corrente alternada.
6. Conclusão
Tendo em vista os aspectos observados durante a realização da prática, foi

possível obter algumas informações relevantes acerca do conteúdo estudado.
Através do uso do osciloscópio foram observadas os valores e formas de onda dos
arranjos RC e RL com diferentes associações.
A ocorrência de mal contato nas chaves e variação nos valores dos
componentes utilizados gerou algumas variações nas leituras durante a realização da
prática, porém foram contornadas e acabaram contribuindo com o desenvolvimento
1
4
DEE
do aprendizado.
Os resultados obtidos foram satisfatórios, dentro do esperado e cumpriram a
expectativa em relação aos objetivos propostos.
7. Bibliografia
[1] LEÃO, R. P. S. Roteiro de Aulas Práticas Nº 03 – Fasores e Álgebra de

Números Complexos. Fortaleza: DEE-UFC, 2019.
[2] NILSSON, J. W., REIDEL, S. A. Circuitos Elétricos.8ª Edição. São Paulo:

Pearson Prentice Hall, 2008.
[3] Números Complexos, Fasores e Impedância: FEE-Unicamp. Disponível

em: <http://www.dsee.fee.unicamp.br/~mjrider/teaching/joined_document.pdf>.
Acesso em 13/04/2019.
[4] HAYT, Jr., W.H., KEMMERLY, J.E. Análise de Circuitos em Engenharia.

São Paulo: McGraw-Hill do Brasil, 1990.
[5] Revista Brasileira de Ensino de Física, vol. 22, no. 2, Junho, 2000 . Efeito
Pelicular (On the Skin Effect): DE-UFPR. Disponível em:
<http://www.sbfisica.org.br/rbef/pdf/v22_285.pdf> Acesso em 13/04/2019.
