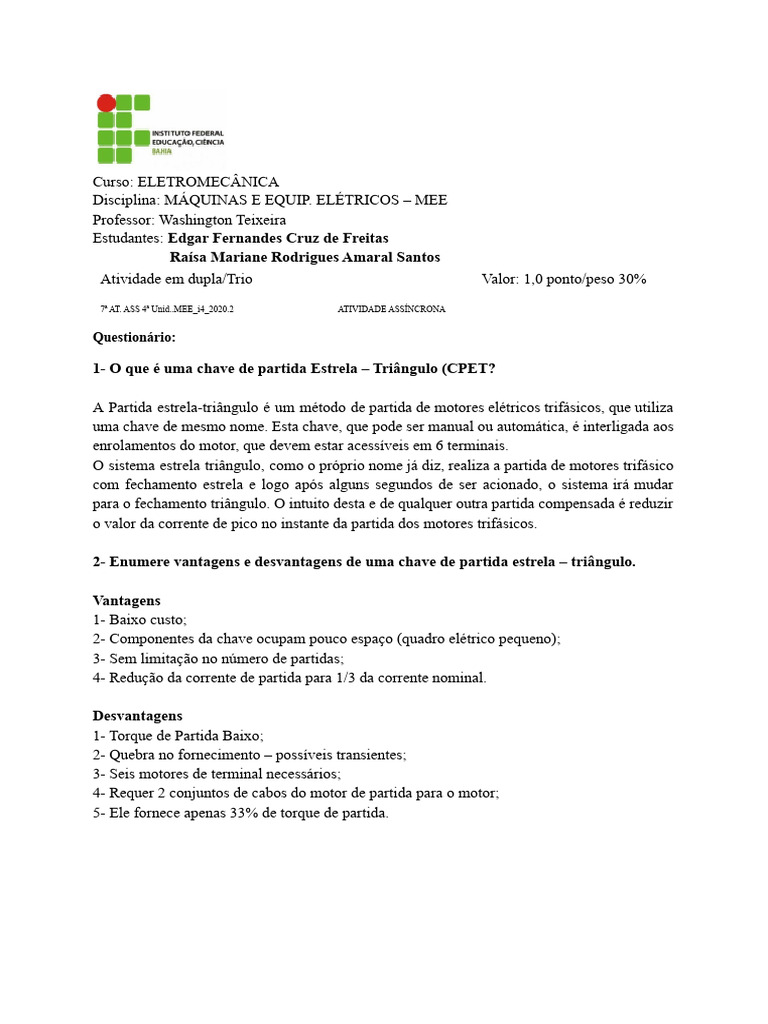

Curso: ELETROMECÂNICA

Disciplina: MÁQUINAS E EQUIP. ELÉTRICOS – MEE

Professor: Washington Teixeira
Estudantes: Edgar Fernandes Cruz de Freitas
Raísa Mariane Rodrigues Amaral Santos
Atividade em dupla/Trio Valor: 1,0 ponto/peso 30%
7ª AT. ASS 4ª Unid..MEE_i4_2020.2 ATIVIDADE ASSÍNCRONA

Questionário:

1- O que é uma chave de partida Estrela – Triângulo (CPET?

A Partida estrela-triângulo é um método de partida de motores elétricos trifásicos, que utiliza

uma chave de mesmo nome. Esta chave, que pode ser manual ou automática, é interligada aos
enrolamentos do motor, que devem estar acessíveis em 6 terminais.
O sistema estrela triângulo, como o próprio nome já diz, realiza a partida de motores trifásico
com fechamento estrela e logo após alguns segundos de ser acionado, o sistema irá mudar
para o fechamento triângulo. O intuito desta e de qualquer outra partida compensada é reduzir
o valor da corrente de pico no instante da partida dos motores trifásicos.

2- Enumere vantagens e desvantagens de uma chave de partida estrela – triângulo.

Vantagens
1- Baixo custo;
2- Componentes da chave ocupam pouco espaço (quadro elétrico pequeno);
3- Sem limitação no número de partidas;
4- Redução da corrente de partida para 1/3 da corrente nominal.

Desvantagens
1- Torque de Partida Baixo;
2- Quebra no fornecimento – possíveis transientes;
3- Seis motores de terminal necessários;
4- Requer 2 conjuntos de cabos do motor de partida para o motor;
5- Ele fornece apenas 33% de torque de partida.
3- Com o auxílio dos diagramas de comando e de força (potência) fig. 01, explique o
funcionamento da chave de partida estrela - triângulo.

Usando um motor com alimentação 220/380 de seis pontas, inicialmente é realizado o

fechamento do motor em estrela, dessa forma ele está preparado para receber uma tensão de
380V, mas quando na verdade ele recebe uma tensão de 220V e consequentemente sua
corrente diminui. Com a diminuição da corrente de partida inevitavelmente também existe a
redução no torque do motor.
É possível afirmar que a corrente de partida será reduzida para 1/3 da corrente nominal e
respectivamente a redução de torque é na mesma proporção. Porém o motor não pode
permanecer longos períodos funcionando com a tensão reduzida e com o fechamento em
estrela, por isso após alguns segundos a partida deve assumir o fechamento triângulo,
permitindo ao motor elétrico que receba uma tensão elétrica nominal de 220V em cada uma
de suas bobinas. É importante destacar que o tempo de mudança para o fechamento triângulo
é estabelecido pelo fabricante do motor.
