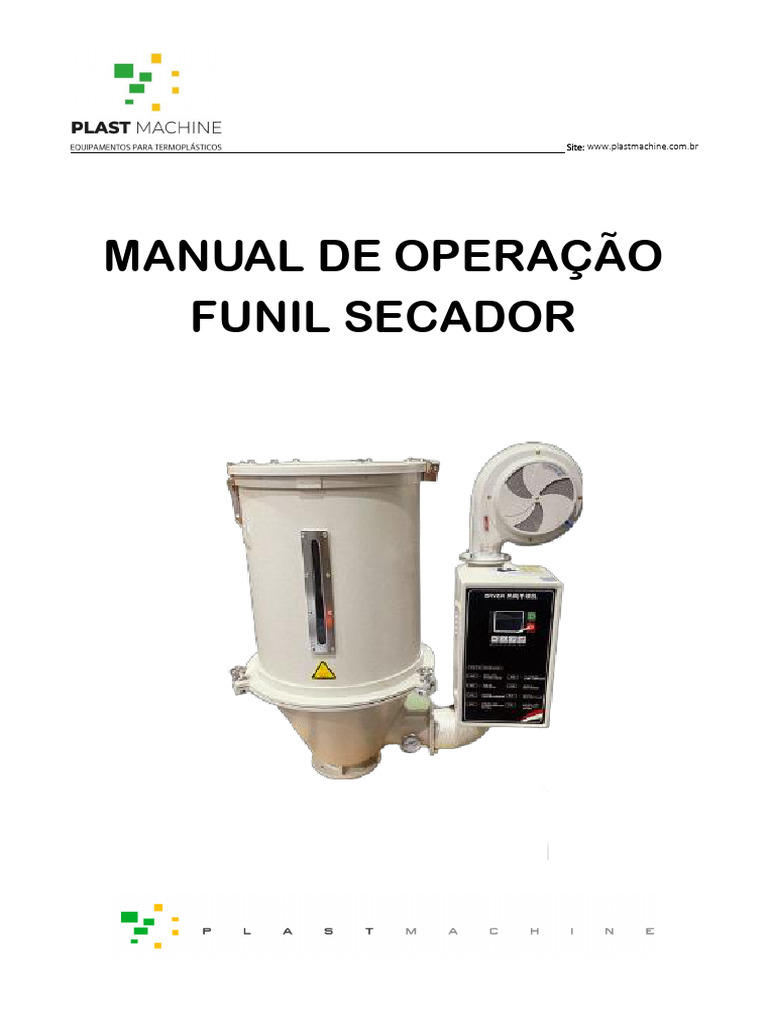

MANUAL DE OPERAÇÃO
FUNIL SECADOR
Site: www.plastmachine.com.br
SUMÁRIO
1. Introdução 04
2. Parâmetros técnicos 05
3. Diagrama estrutural e recursos 06
4. Instalação 08
4.1 Conexão de energia 08
4.2 Teste 09
4.2.1 Inspeção de toda a unidade 09
4.2.2 Inspeção das 3 fases 09
5. Instruções sobre especificações 10
6. Painel de Controle 11
6.1 Interface do painel de controle 14
6.1.1 Ligação 14
6.1.2 Tela principal 15
6.1.3 Tela de falha 15
6.1.4 Tela de atraso para desligar 16
6.1.5 Tela do modo de intervalo 16
7. Operação comum 17
7.1 Modificação rápida da temperatura de configuração 17
7.2 Operação dos paramentros do usuário 17
7.3 Tabela de parametros 18
8. Solução de problemas 22
Obrigado por escolher a Plast Machine!

Para sua segurança, leia atentamente este Manual de Operação antes de usar. Sua
operação correta ajudará a maximizar a eficiência do equipamento. Siga as instruções de
segurança para verificação e manutenção. Qualquer violação levará a acidentes ou danos
graves.
Notas de sinal:
Perigo: As operações defeituosas podem causar acidentes graves aos operadores

ou danos graves nas instalações. Por favor, evite que os incidentes listados ocorram.
Aviso: A operação defeituosa pode causar ferimentos graves aos operadores. Por
favor, evite que os incidentes listados ocorram.
Cuidado: A operação defeituosa pode causar ferimentos leves aos operadores ou

danos leves nas instalações. Por favor, evite que os incidentes listados ocorram.
1. Introdução:
O Funil Secador pode ser usado em vários tipos de máquinas injetoras de plásticos.
O ar quente, remove a umidade dos grânulos de plástico do funil para secar completamente
os materiais. Ele pode efetivamente evitar bolhas de ar, estrias, marcas de fluxo, rachaduras
ou má transparência após o tratamento de moldagem por injeção. Também pode melhorar a
qualidade do produto e reduzir o custo.
Principais características:
 É feito de aço inoxidável e fácil de limpar;
 Se operar com o dispositivo de reciclagem de ar quente, é ainda mais eficiente e
economiza energia;
 O controlador de temperatura é preciso na exibição digital;
 Os componentes elétricos de alta qualidade mostram um desempenho confiável;
 A programação pode é controlada por microcomputador, seguro e confiável;
 Equipado com dispositivo de proteção contra superaquecimento.

2. Parâmetros Técnicos
Modelo Capacidade Aquecimento Ventilador Potência Dimensões Tamanho da Peso
Base Líquido
(kg) (kw) (w) (v) (cm) (cm) (kg)
XC-G12KG 12 1.8 50 220V/1 64*44*74 11*11*4 22
XC-G25KG 25 3.5 122 220V/1 76*50*104 16*16-6.2 34
XC-G50KG 50 4.5 157 380V/3 87*54*121 16*16-7 45
XC-G75KG 75 6.5 227 380V/3 94*60*131 16*16-7 56
XC-G100KG 100 6.5 246 380V/3 101*70*141 18*18-8 68
XC-G150KG 150 9 350 380V/3 110*74*162 20*20-8.8 78
XC-G200KG 200 12 350 380V/3 118*84*176 23*23-11.5 110
XC-G300KG 300 15 750 380V/3 142*100*188 27.5*27.5*12 150
XC-G400KG 400 15 750 380V/3 148*106*202 27.5*27.5*12 170
XC-G600KG 600 20 1100 380V/3 158*1166*254 28*28*13.5 280
XC-G800KG 800 30 2200 380V/3 177*118*254 28*28-13.5 380

3. Diagrama estrutural e recursos
1 - BASE 13 - PLACA DE COBERTURA

2 - PLACA 14 - PARAFUSO
3 - CONE DA TREMONHA 15 - SOPRADOR
4 - PARAFUSO DE TRAVAMENTO 16 - COTOVELO DE SAÍDA DE AR
5 - PENEIRA DE MALHA INFERIOR 17 - DOBRADIÇA
6 - PENEIRA DE MALHA SUPERIOR 18 - PARAFUSO
7 - TANQUE DE TREMONHA 19 - BASE DO SOPRADOR
8 - PARAFUSO 20 - PARAFUSO
9 - VISUALIZADOR 21 - AQUECEDOR
10 - PUNHO 22 - CAIXA DE CONTROLE ELÉTRICO
11 - TAMPA 23 - COTOVELO DO VENTILADOR
12 - PORCAS 24 - TERMÔMETRO
4. Instalação
Encontre a posição de instalação na máquina de injeção ou na estrutura do suporte.
Meça os tamanhos e as dimensões dos furos na posição de instalação. Faça furos

para a base do secador de acordo com essas dimensões.
Estabilize e fixe a base do secador na máquina de injeção ou na estrutura do suporte.
Fixe o secador na base.
4.1 Conexão de energia
O cabo de alimentação é um cabo de 4 núcleos. Por favor, conecte o cabo de acordo

com os fios R, S, T, E. Certifique-se de verificar a placa de identificação do secador e a
especificação de tensão. Impedir a conexão errada e causar danos aos componentes
elétricos.
Existem duas formas de conexão de energia conforme segue:
 Para 220V/1, o cabo de alimentação é um fio de 3 fios com fio para aterramento e os
outros dois fios para alimentação de 220V.
 Para 380V/3 ou 220V/3, o cabo de alimentação é um fio de 4 ou 5 fios.
Por favor conecte os cabos R. S. T. N. E. de acordo.
Antes de conectar os cabos, certifique-se de que o interruptor de alimentação esteja

na posição “OFF”. A conexão dos fios deve ser fixa. A linha E (amarela e verde) deve estar
conectada de forma confiável com o terra.
OBS: Os parafusos e porcas da caixa de controle podem se soltar após o transporte de

longa distância. É necessário verificar se todos os componentes elétricos ainda estão bem
fixados e evitar danos causados por fios soltos.
Os cabos R, S, T são as fases. E é a linha da terra. A linha E não deve ser conectada
a nenhuma das linhas de fase. Caso contrário, causará alta tensão na linha e danificará o
ventilador ou os componentes elétricos.
4.2 Teste
4.2.1 Inspeção de Toda a Unidade
Verifique e certifique-se de que o tanque do funil esteja limpo e sem objetos

estranhos dentro.
Verifique cada parte da secadora e certifique-se de que estejam firmemente fixadas.
4.2.2 Inspeção das 3 fases
Se as 3 fases estiverem conectadas incorretamente, ele pisca. O operador precisa

substituir a posição de quaisquer dois fios por R. S. T. Se parar de piscar, indica que a
conexão está correta.
5. Instruções sobre Especificações
Parâmetro de Parâmetro de
Descrição Descrição
especificação especificação
220-240VAC
Fonte de 50/60Hz Interruptores de
1 4 relés 250VAC 2A
alimentação saída
6
40~400℃
Faixa de 3 entradas de sinal
2 Switch Inpup
temperatura passivo
7
1 termopar tipo K
0,05℃/K
Precisão de
3 Entrada analógica
Medição
8 (isolado)
-10℃~60℃,
Ambiente de ≤85%RH Comunicação RS485
4
trabalho sem Condensação
9
-20℃~70℃，
≤85%RH
Ambiente de não condensação
5 Relógio Ligado desligado
armazenamento
10
6. Painel de Controle
Observação do tubo Nixie
PV Exibição temperatura atual, parâmetro, item
Display: temperatura de ajuste, valor do parâmetro, código de

SV
erro
Ligado: a unidade está em operação
Luz indicadora de execução Piscando: a unidade está iniciando
Desligado: a unidade está em estado de desligamento
Ligado: a unidade está em estado de desligamento
Luz indicadora de parada Piscando: a unidade está parando
Desligado: a unidade está em operação
Luz: a unidade está em operação
Ícone de execução Apagada: a unidade está em estado de desligamento
Piscando: a unidade está parando
Ícone do soprador
Visível: inicie o soprador
Ícone do soprador Invisível: pare o ventilador
Visível: iniciar o aquecedor

Ícone do aquecedor
Invisível: pare o aquecedor
Visível: a comunicação está normal

Comunicação
Invisível: a comunicação é anormal
Visível: a função de temporização está ligada

Ícone do relógio
Invisível: a função de temporização está desligada
Visível: a configuração de temperatura está bloqueada e não

pode ser modificada na tela principal.
Ícone de cadeado
Invisível: a temperatura de ajuste é desbloqueada e pode ser
modificada na tela principal.
Visível: a função de giro automático está ativada

Ícone AT
Invisível: a função de giro automático está desligada
Ligue a máquina. Não é válido até que seja pressionado por

Botão Corre
dois segundos.
Desligue a máquina. Não é válido até que seja pressionado

Botão Pare
por dois segundos.
OK confirmar, silenciar, redefinir
Abaixo Reduza o valor, página para baixo para mais parâmetros
Acima Aumente o valor, página para mais parâmetros
Função Shift, insira o conjunto do usuário
6.1 Interface do Painel de Controle
6,1.1 Ligação
Quando o dispositivo é ligado, o sistema tem um atraso de 7 segundos, a área PV

e a versão de exibição da área SV, o último tubo digital exibe a contagem regressiva restante.
Após o término da contagem regressiva, entre automaticamente na tela principal.
6,1.2 Tela principal
Somente na tela principal todas as operações podem ser válidas. A área PV exibe
a temperatura de secagem atual, a área SV exibe a temperatura de ajuste. Se a temperatura
atual for 30,0 ℃ e a temperatura definida for 120,0 ℃（A unidade está em operação e o
aquecedor do ventilador está ligado com função de comunicação e função de relógio.）, pode
ser mostrado na imagem a seguir:
6.1.3 Tela de falha
Quando a unidade tiver falha, ela entrará automaticamente na tela de falha. A área
PV exibe a temperatura atual e a área SV exibe o código e o ícone de falha piscando. Se a
temperatura atual for 30,0 ℃, ela pode ser mostrada na imagem a seguir:
6.1.4 Tela de atraso para desligar
Depois de pressionar o botão de parada, o aquecedor será desligado

imediatamente e o ventilador será desligado algumas vezes. A área PV exibe a temperatura
atual e a área SV exibe o tempo de atraso restante. Depois que o tempo acabar, ele entrará
automaticamente na tela principal. Se a temperatura atual for de 30,0 ℃ e o tempo de atraso
for de 10 minutos, pode ser mostrado na imagem a seguir:
6.1.5 Tela do modo de intervalo
Nsta tela, a área PV exibe a temperatura atual, a área SV exibe alternadamente

uma configuração de temperatura, a contagem regressiva de ligar/desligar a unidade. Se a
temperatura atual for de 30,0 ℃, a temperatura de configuração é de 120 ℃ e o tempo de
desligamento é de 1 hora e 30 minutos, pode ser mostrado na imagem a seguir:
7. Operação comum
7.1 Modificação Rápida da Temperatura de Configuração
Se a configuração de temperatura estiver desbloqueada, você pode modificá-la
pressionando as teclas relevantes (Ok/Down/Up/Function) na tela principal. A temperatura
de ajuste é modificada de 80℃ a 90℃ como exemplo.
7.2 Operação dos Parâmetros do Usuário

Pressionar a tecla “Function” por 2 segundos para entrar no parâmetro do usuário,
depois disso, pressionar a tecla “Up” ou “Down” para pesquisar os parâmetros, pressionar a
tecla “Ok” para inserir a modificação e pressionar a tecla “Function” tecla para mudar outras
operações de parâmetros, exceto para diferentes operações de entrada e saída, as outras
operações são exatamente as mesmas.
A área PV exibe o nome do parâmetro e a área SV exibe o valor do parâmetro. A
temperatura de ajuste é modificada de 80℃ a 90℃ como exemplo. Após a modificação,
pressione a tecla “Function” por 2 segundos para sair.
7.3 Tabela de parâmetros

Parâmetros do usuário（Público）：
Pressione o botão “Function” por dois segundos para entrar ou sair da tela
principal.
Botão “UP” ou “DOWN”: consultar/modificar o parâmetro. Botão “OK”: modificar
ou confirmar. Botão “Function”: shift
CÓDIGO ITEM INTERVALO PADRÃO UNIDADE OBSERVAÇÃO
U01 TEMPERATURA 0 0~1 0：pode ser
DE BLOQUEIO modificado na
tela principal.
1: não pode ser
modificado na
tela principal.
U02 CONFIGURANDO 80.0 0 ~ ℃ Defina a

A upper temperatura de
TEMPERATURA limit(F08) secagem.Ele
pode ser
modificado
diretamente
pressionando o
botão “UP” ou
“DOWN” na tela
principal.
U03 TEMPO DE 5 0~250 SEGUNDO Tempo de
ATRASO PARA atraso para
LIGAR iniciar o
AQUECEDOR aquecedor ao
iniciar.
U04 TEMPO DE 10 0~250 MINUTO Tempo de
ATRASO PARA atraso para
DESLIGUAR fechar o
VENTILADOR ventilador
quando desligar
a unidade.
U06 CONJUNTO DE 0 0~255 MINTUTO 0：
LUZ DO FUNDO normalmente
ligado;
Diferente de
zero: desligado
quando atinge
o tempo de
configuração.
U07 FUNÇÃO DE 0 0~1 0：proibir
MODO DE 1: usar
INTERVALO
U08 TEMPO DE 0 0~999 MINUTO Quando a
INTERVALO função do
PARA ABRIR modo de
U09 TEMPO DE 0 0~999 MINUTIO intervalo está

INTERVALO definida para 1,
PARA FECHAR a unidade
começa
durante o
tempo tempo
intervalo de
tempo para
abrir, e fecha
durante o
tempo de
intervalo de
tempo para
fechar, então
da a volta. É
invisível
quando a
função do
modo de
intervalo está
definida como 0
Parâmetros de relógio（Público）：
Pressione o botão “OK” por dois segundos para entrar ou sair da tela principal.
Botão “UP” ou “DOWN”: consultar/modificar o parâmetro. Botão “OK”: modificar ou confirmar. Botão
“Function”: shift
USAR FUNÇÃO DE TEMPORIZAÇÃO 0 0~1 0: PROIBIR 1:USAR
HORA
TnE HORA ATUAL --- 00:00~23:59
MINUTO
1: SEGUNDA
DIA DIA DA SEMANA ATUAL -- 1~7 …
7: DOMINGO
HORA DE ABRIR NA HORA
EM 1 00:00 00:00~23:59 DEFINA O TEMPO PARA ABRIR
SEGUNDA-FEIRA MINUTO
HORA DE FECHAR NA HORA DEFINA O TEMPO PARA

oF1 00:00 00:00~23:59
SEGUNDA-FEIRA MINUTO FECHAR
HORA DEFINA O TEMPO PARA
on2 HORA DE ABRIR NA TERÇA 00:00 00:00~23:59
MINUTO ABRIR
oF2 HORA DE ABRIR NA TERÇA 00:00 00:00~23:59
MINUTO FECHAR
on3 HORA DE ABRIR NA QUARTA 00:00 00:00~23:59
MINUTO ABRIR
oF3 HORA DE FECHAR QUARTA 00:00 00:00~23:59
MINUTO FECHAR
HORA DE ABRR NA QUINTA- HORA DEFINA O TEMPO PARA
on4 00:00 00:00~23:59
FEIRA MINUTO ABRIR
HORA DE ABRR NA QUINTA- HORA DEFINA O TEMPO PARA
oF4 00:00 00:00~23:59
FEIRA MINUTO FECHAR
HORA DE ABRIR NA SEXTA- HORA DEFINA O TEMPO PARA
on5 00:00 00:00~23:59
FEIRA MINUTO ABRIR
HORA DE ABRIR NA SEXTA- HORA DEFINA O TEMPO PARA
oF5 00:00 00:00~23:59
FEIRA MINUTO FECHAR
on6 HORA DE ABRIR NO SÁBADO 00:00 00:00~23:59
MINUTO ABRIR
oF6 HORA DE ABRIR NO SÁBADO 00:00 00:00~23:59
MINUTO FECHAR
on7 HORA DE ABRIR NO SÁBADO 00:00 00:00~23:59
MINUTO ABRIR
HORA DEFINA O TEMPO PAEA
oF7 HORA DE ABRIR NO SÁBADO 00:00 00:00~23:59
MINUTO FECHAR
8. Solução de problemas
O controlador tem função de alarme. Quando ocorre uma falha, a área SV exibe o
código de falha, a campainha soará e o ícone de alarme piscará. Pressione o botão “OK”
para parar a campainha. Quando a falha for eliminada, pressione “OK” para desbloquear o
alarme.
CÓDIGO NOME ACÃO
E00 FALHA NO Em caso de alarme, a máquina para. Depois que a falha é

eliminada, ela é reinicializada manualmente.
SENSOR
1.Em caso de alarme, a máquina continua funcionando e

imediatamente fecha o aquecedor. Quando
ALARME DE a falha é eliminada, ela é reinicializada automaticamente.
E01 2. Detecção no estado de operação da unidade: Na modificação da
ALTA
temperatura de ajuste, ou quando a unidade começa a funcionar,
TEMPERATURA
se a diferença de temperatura exceder【Desvio de alta temperatura
de operação】, nenhum alarme é dado.
O alarme é dado somente quando as condições listadas no
parágrafo (1) ainda estiverem satisfeitas após a
a temperatura atual sobe e desce várias vezes no ponto de
temperatura definido.
Em caso de alarme, a máquina pára. É redefinido manualmente.

SOBRECARGA Entrada do interruptor JP4_2 (padrão normal aberto): o sinal de
E03
sobrecarga do ventilador. A detecção inicia quando ligado e emite
DO
um alarme imediatamente em caso de falha. Se você quiser
VENTILADOR desabilitar esta chave, defina a chave para normalmente aberta.
1.Em caso de alarme, a máquina continua funcionando, o relé de

E05 SUPERAQUECI-
disparo emite e fecha imediatamente o aquecedor. Quando a falha
MENTO é eliminada, ela é reinicializada manualmente.
E06 FALHA DE FASE Em caso de alarme, a máquina pára. É redefinido manualmente.
1.Em caso de alarme, a máquina continua funcionando, o relé de

disparo emite e fecha imediatamente o aquecedor. Quando a falha
E08 PRIMEIRA é eliminada, ela é reinicializada manualmente. 2.Detecção no

estado de operação da unidade:
TEMPERATURA
（1）PV - SV >【Primeiro desvio de temperatura alta】e alarme com
ALTA
atraso de 2 segundos, quando a temperatura cai, é reiniciado
automaticamente. Se você quiser desativá-lo, defina o [First high
desvio de temperatura] = 0.
1.Em caso de alarme, a máquina não pode operar e a falha não

E09 ERRO DE DADOS pode ser redefinida. Se o alarme ainda ocorrer depois de tentar
novamente com a alimentação ligada, você precisa consertar a
máquina. 2.A detecção inicia quando ligado.
1.Em caso de alarme, a máquina para. Depois que a falha é

E10 eliminada, ela é reinicializada manualmente.
FALHA DE CALOR 2.Quando a máquina está em estado de operação, o alarme ocorre
se a falha de aquecimento for detectada. Verifique se o aquecedor
e seu circuito de controle foram desconectados, se o dispositivo de
monitoramento de mídia do circuito está funcionando corretamente
e se o tempo 【e Tempo de falha decalor】 são razoáveis.
1.Em caso de alarme, a máquina continua funcionando. Depois

que a falha é eliminada, ela é reinicializada manualmente.
ALARME DE
E11 2.Detecção no estado de operação da unidade: Na modificação
BAIXA da temperatura de ajuste, ou quando a unidade começa a
funcionar, se a diferença de temperatura exceder 【Desvio de
TEMPERATURA
baixa temperatura de operação, nenhum alarme é dado. O alarme
é dado apenas quando as condições listadas no parágrafo (1)
ainda são satisfeitas após a temperatura atual subir e descer
várias vezes no ponto de temperatura definido.
PLAST MACHINE COMÉRCIO E IMPORTAÇÃO LTDA

CNPJ.: 40.377.254/0001-48
I.E.: 121.276.335.114
TELEFONE: (11) 3969-6524
RUA CARACAS Nº: 43
BAIRRO: UTINGA
SANTO ANDRÉ / S.P.
09220-670
contato@plastmachine.com.br

Funil Secador

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Funil Secador

Enviado por

Direitos autorais:

Formatos disponíveis

Site: www.plastmachine.com.

Obrigado por escolher a Plast Machine!

Perigo: As operações defeituosas podem causar acidentes graves aos operadores

Cuidado: A operação defeituosa pode causar ferimentos leves aos operadores ou

 É feito de aço inoxidável e fácil de limpar;

 Se operar com o dispositivo de reciclagem de ar quente, é ainda mais eficiente e

 O controlador de temperatura é preciso na exibição digital;

 Os componentes elétricos de alta qualidade mostram um desempenho confiável;

 A programação pode é controlada por microcomputador, seguro e confiável;

 Equipado com dispositivo de proteção contra superaquecimento.

(kg) (kw) (w) (v) (cm) (cm) (kg)

XC-G12KG 12 1.8 50 220V/1 64*44*74 11*11*4 22

XC-G25KG 25 3.5 122 220V/1 76*50*104 16*16-6.2 34

XC-G50KG 50 4.5 157 380V/3 87*54*121 16*16-7 45

XC-G75KG 75 6.5 227 380V/3 94*60*131 16*16-7 56

XC-G100KG 100 6.5 246 380V/3 101*70*141 18*18-8 68

XC-G150KG 150 9 350 380V/3 110*74*162 20*20-8.8 78

XC-G200KG 200 12 350 380V/3 118*84*176 23*23-11.5 110

XC-G300KG 300 15 750 380V/3 142*100*188 27.5*27.5*12 150

XC-G400KG 400 15 750 380V/3 148*106*202 27.5*27.5*12 170

XC-G600KG 600 20 1100 380V/3 158*1166*254 28*28*13.5 280

XC-G800KG 800 30 2200 380V/3 177*118*254 28*28-13.5 380

3. Diagrama estrutural e recursos

1 - BASE 13 - PLACA DE COBERTURA

Meça os tamanhos e as dimensões dos furos na posição de instalação. Faça furos

Estabilize e fixe a base do secador na máquina de injeção ou na estrutura do suporte.

Fixe o secador na base.

4.1 Conexão de energia

O cabo de alimentação é um cabo de 4 núcleos. Por favor, conecte o cabo de acordo

Existem duas formas de conexão de energia conforme segue:

 Para 380V/3 ou 220V/3, o cabo de alimentação é um fio de 4 ou 5 fios.

Por favor conecte os cabos R. S. T. N. E. de acordo.

Antes de conectar os cabos, certifique-se de que o interruptor de alimentação esteja

OBS: Os parafusos e porcas da caixa de controle podem se soltar após o transporte de

4.2.1 Inspeção de Toda a Unidade

Verifique e certifique-se de que o tanque do funil esteja limpo e sem objetos

Verifique cada parte da secadora e certifique-se de que estejam firmemente fixadas.

4.2.2 Inspeção das 3 fases

Se as 3 fases estiverem conectadas incorretamente, ele pisca. O operador precisa

5. Instruções sobre Especificações

Observação do tubo Nixie

PV Exibição temperatura atual, parâmetro, item

Display: temperatura de ajuste, valor do parâmetro, código de

Ligado: a unidade está em operação

Luz indicadora de execução Piscando: a unidade está iniciando

Desligado: a unidade está em estado de desligamento

Ligado: a unidade está em estado de desligamento

Luz indicadora de parada Piscando: a unidade está parando

Desligado: a unidade está em operação

Luz: a unidade está em operação

Ícone de execução Apagada: a unidade está em estado de desligamento

Piscando: a unidade está parando

Ícone do soprador Invisível: pare o ventilador

Visível: iniciar o aquecedor

Visível: a comunicação está normal

Visível: a função de temporização está ligada

Visível: a configuração de temperatura está bloqueada e não

Visível: a função de giro automático está ativada

Ligue a máquina. Não é válido até que seja pressionado por

Desligue a máquina. Não é válido até que seja pressionado

OK confirmar, silenciar, redefinir

Abaixo Reduza o valor, página para baixo para mais parâmetros

Acima Aumente o valor, página para mais parâmetros

XC-G12KG 12 1.8 50 220V/1 644474 11114 22

XC-G25KG 25 3.5 122 220V/1 7650104 16*16-6.2 34

XC-G50KG 50 4.5 157 380V/3 8754121 16*16-7 45

XC-G75KG 75 6.5 227 380V/3 9460131 16*16-7 56

XC-G100KG 100 6.5 246 380V/3 10170141 18*18-8 68

XC-G150KG 150 9 350 380V/3 11074162 20*20-8.8 78

XC-G200KG 200 12 350 380V/3 11884176 23*23-11.5 110

XC-G300KG 300 15 750 380V/3 142100188 27.527.512 150

XC-G400KG 400 15 750 380V/3 148106202 27.527.512 170

XC-G600KG 600 20 1100 380V/3 1581166254 282813.5 280

XC-G800KG 800 30 2200 380V/3 177118254 28*28-13.5 380
