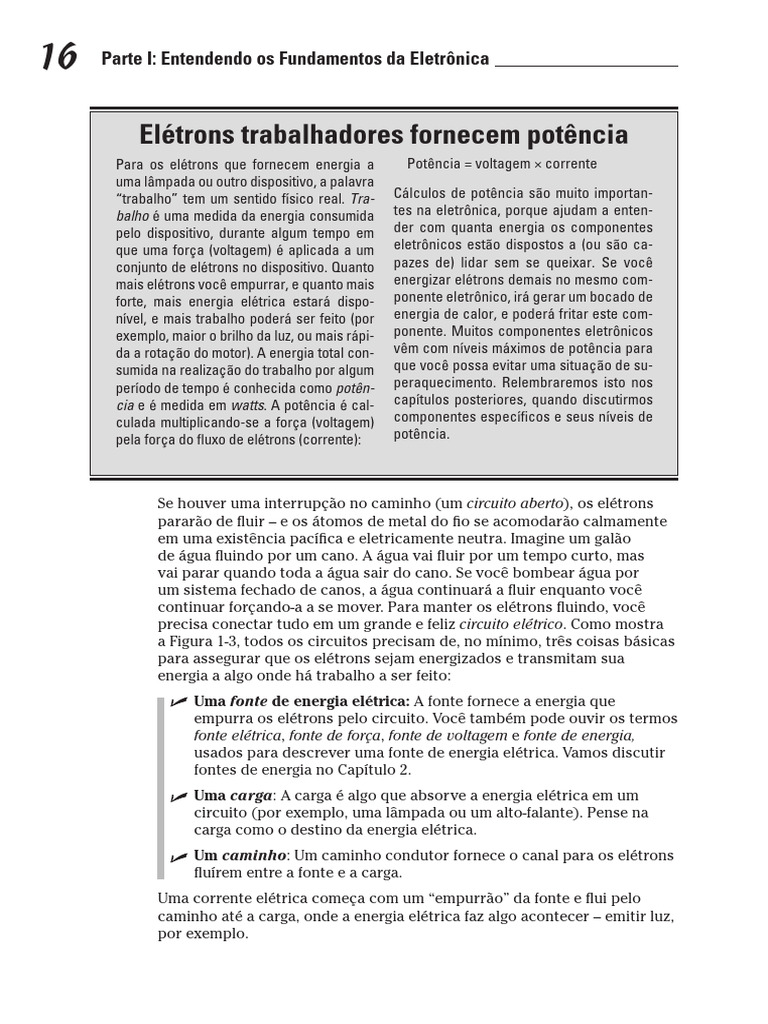

16 Parte I: Entendendo os Fundamentos da Eletrônica

Elétrons trabalhadores fornecem potência

Para os elétrons que fornecem energia a
uma lâmpada ou outro dispositivo, a palavra
“trabalho” tem um sentido físico real. Tra-
balho é uma medida da energia consumida
pelo dispositivo, durante algum tempo em
que uma força (voltagem) é aplicada a um
conjunto de elétrons no dispositivo. Quanto
mais elétrons você empurrar, e quanto mais
forte, mais energia elétrica estará dispo-
nível, e mais trabalho poderá ser feito (por
exemplo, maior o brilho da luz, ou mais rápi-
da a rotação do motor). A energia total con-
sumida na realização do trabalho por algum
período de tempo é conhecida como potên-
cia e é medida em watts. A potência é cal-
culada multiplicando-se a força (voltagem)
pela força do fluxo de elétrons (corrente):
Potência = voltagem × corrente
Cálculos de potência são muito importan-
tes na eletrônica, porque ajudam a enten-
der com quanta energia os componentes
eletrônicos estão dispostos a (ou são ca-
pazes de) lidar sem se queixar. Se você
energizar elétrons demais no mesmo com-
ponente eletrônico, irá gerar um bocado de
energia de calor, e poderá fritar este com-
ponente. Muitos componentes eletrônicos
vêm com níveis máximos de potência para
que você possa evitar uma situação de su-
peraquecimento. Relembraremos isto nos
capítulos posteriores, quando discutirmos
componentes específicos e seus níveis de
potência.

Se houver uma interrupção no caminho (um circuito aberto), os elétrons

pararão de fluir – e os átomos de metal do fio se acomodarão calmamente
em uma existência pacífica e eletricamente neutra. Imagine um galão
de água fluindo por um cano. A água vai fluir por um tempo curto, mas
vai parar quando toda a água sair do cano. Se você bombear água por
um sistema fechado de canos, a água continuará a fluir enquanto você
continuar forçando-a a se mover. Para manter os elétrons fluindo, você
precisa conectar tudo em um grande e feliz circuito elétrico. Como mostra
a Figura 1-3, todos os circuitos precisam de, no mínimo, três coisas básicas
para assegurar que os elétrons sejam energizados e transmitam sua
energia a algo onde há trabalho a ser feito:
Uma fonte de energia elétrica: A fonte fornece a energia que
empurra os elétrons pelo circuito. Você também pode ouvir os termos
fonte elétrica, fonte de força, fonte de voltagem e fonte de energia,
usados para descrever uma fonte de energia elétrica. Vamos discutir
fontes de energia no Capítulo 2.
Uma carga: A carga é algo que absorve a energia elétrica em um
circuito (por exemplo, uma lâmpada ou um alto-falante). Pense na
carga como o destino da energia elétrica.
Um caminho: Um caminho condutor fornece o canal para os elétrons
fluírem entre a fonte e a carga.
Uma corrente elétrica começa com um “empurrão” da fonte e flui pelo
caminho até a carga, onde a energia elétrica faz algo acontecer – emitir luz,
por exemplo.

arquivo_01_Rafael_home.indd 16 09/10/2012 11:45:07

 Capítulo 1: O Que é Eletrônica e o Que Ela Pode Fazer por Você? 17

Fluxo de
elétrons
Figura 1-3:
Um circuito
consiste Fonte Lâmpada
em uma de Carga Alto-falante
fonte de eletricidade motor
energia,
uma carga
e um cami-
nho para
a corrente
elétrica: Caminho
condutor

Ah, Quanta Coisa os Elétrons Podem

Fazer (Quando Você Coloca Suas
Ideias Sobre Eles)!
Imagine aplicar uma corrente elétrica a um par de alto-falantes sem usar
nada para controlar ou “modelar” a corrente. O que você ouviria? Com
certeza não seria música! Usando a combinação adequada de elementos
eletrônicos montados de forma correta, você pode controlar a maneira
como cada diafragma dos alto-falantes vibra, produzindo os sons
reconhecíveis como fala ou música (bem, certas músicas, pelo menos). Há
tantas outras coisas que você pode fazer com a corrente elétrica, desde
que você saiba como controlar o fluxo de elétrons.
-S
BRE E O fundamental na eletrônica é o uso de dispositivos especializados,
conhecidos como componentes eletrônicos, por exemplo: resistores,
LEM

capacitores, indutores e transistores, que iremos discutir nos Capítulos 3,

4, 5 e 6, respectivamente, para controlar a corrente (também conhecida
como fluxo de elétrons) de tal forma que uma função específica seja
desempenhada.
Aparelhos eletrônicos simples usam alguns componentes para controlar
o fluxo da corrente. O botão do dimmer que controla a corrente que flui
para a lâmpada é um exemplo. Mas a maioria dos sistemas eletrônicos
são muito mais complicados do que isso; eles conectam um bocado de
componentes individuais em um ou mais circuitos para alcançar sua meta
final. O bom é que, uma vez que você entenda como alguns componentes
individuais funcionam e como aplicar alguns princípios básicos, você
começará a entender e construir circuitos eletrônicos interessantes.
Esta seção fornece apenas uma amostra dos tipos de coisas que você pode
fazer, controlando os elétrons com circuitos eletrônicos.

arquivo_01_Rafael_home.indd 17 09/10/2012 11:45:08

 18 Parte I: Entendendo os Fundamentos da Eletrônica

Criando boas vibrações

Os componentes eletrônicos do iPod, do som do carro e de outros sistemas
de áudio convertem a energia elétrica em energia sonora. Em cada caso,
os alto-falantes do sistema são a carga, ou destino da energia elétrica, e o
trabalho dos componentes eletrônicos dentro do sistema é “modelar” a
corrente que flui para os alto-falantes, de modo que o diafragma de cada
alto-falante se mova para reproduzir o som original.

Ver para crer

Nos sistemas visuais, os componentes eletrônicos controlam o tempo
e a intensidade das emissões de luz. Muitos dispositivos de controle
remoto, como aquele da sua poltrona reclinável automática, emitem luz
infravermelha quando você aperta um botão, e o padrão específico da
luz emitida age como um tipo de código para o aparelho que você está
controlando, mandando-o fazer o que ele faz.
A superfície interior do tubo de uma TV com tubo de raios catódicos –
CRT, cathode-ray tube – (ainda existe alguma?) é revestida de uma camada
de fósforo que brilha quando atingida por feixes de elétrons dentro
do tubo. Os circuitos eletrônicos do televisor controlam a direção e a
intensidade dos feixes de elétrons, controlando, assim, o padrão pintado
na tela da TV – que é a imagem que você vê. Ilustrativo, não?

Sentindo e dando alarme

A eletrônica também pode ser usada para fazer algo acontecer em resposta
a um nível específico de luz, calor, som ou movimento. Sensores eletrônicos
geram ou modificam uma corrente elétrica em resposta a um estímulo.
Microfones, detectores de movimento, sensores de temperatura e sensores
de luz podem ser usados para ativar outros componentes eletrônicos para
que estes realizem alguma ação, como ativar um abridor automático de
portas ou soar um alarme.

Controlando o movimento
Um uso comum da eletrônica é controlar o ligar/desligar e a velocidade de
motores. Fixando vários objetos – por exemplo, rodas, flaps de aviões ou
cunhados inúteis – em motores, você pode usar a eletrônica para controlar
seus movimentos. Essa eletrônica pode ser encontrada em sistemas
robóticos, na aviação, em veículos espaciais, elevadores e muitos outros
lugares.

arquivo_01_Rafael_home.indd 18 09/10/2012 11:45:08

 Capítulo 1: O Que é Eletrônica e o Que Ela Pode Fazer por Você? 19
Resolvendo problemas (também conhecido
como computação)
Praticamente da mesma forma que os antigos (aqueles que viveram
há muito tempo, não os seus bisavós) usavam o ábaco para realizar
operações de aritmética, você usa calculadoras e computadores para
realizar computações. Com o ábaco, usavam-se pedras para representar
os números, e os cálculos eram feitos manipulando-se essas pedras. Nos
sistemas de computação, padrões de energia elétrica armazenada são
usados para representar os números, as letras e outras informações,
e as computações são feitas manipulando-se esses padrões, usando
componentes eletrônicos. (É claro que os elétrons/abelhas-operárias não
têm ideia de que estão trabalhando com números!) Se você tiver um anel
decodificador à mão, poderá traduzir o padrão resultante em números (ou
deixar que a eletrônica do monitor faça isso por você).

Comunicando-se
Os circuitos eletrônicos do seu celular trabalham juntos para converter
o som da sua voz em um padrão elétrico, manipular o padrão (para
comprimi-lo e codificá-lo para transmissão), convertê-lo em um sinal de
rádio e enviá-lo pelo ar a uma torre de comunicação. Outros circuitos
eletrônicos no seu aparelho detectam mensagens que chegam da torre,
decodificam as mensagens e convertem um padrão elétrico dentro delas,
até formar o som da voz do seu amigo (pelo fone).
Sistemas de comunicação de dados, que você usa todos os dias
para comprar online, usam a eletrônica para converter seus desejos
materialistas em pedidos de compra – e (geralmente) extrair dinheiro da
sua conta bancária.

arquivo_01_Rafael_home.indd 19 09/10/2012 11:45:08

 20 Parte I: Entendendo os Fundamentos da Eletrônica

arquivo_01_Rafael_home.indd 20 09/10/2012 11:45:08

 Capítulo 2
Manipulando a
Eletricidade para Fazer
Algo Acontecer
Neste Capítulo:
u Mobilizando elétrons
u Encontrando uma fonte de força elétrica
u Sendo positivo quanto à direção da corrente
u Lançando luz sobre um circuito em ação
u Assumindo controle do fluxo de elétrons
u Enviando correntes de uma forma ou de outra

A eletrônica é o controle do fluxo dos elétrons (corrente elétrica)

pelos condutores de um caminho completo (circuito) para que a
eletricidade transportada para uma carga (como uma lâmpada, um motor
ou um alto-falante) seja “modelada” da forma exata. Manipulando o fluxo
de elétrons, os componentes eletrônicos permitem que você faça algumas
coisas incríveis com a eletricidade, como variar o som produzido pelos
alto-falantes, modificar a direção e a velocidade de motores, e controlar
a intensidade e o tempo de luzes, entre muitas outras coisas. Em outras
palavras, a eletrônica não faz a eletricidade – ela a torna melhor.
Neste capítulo, você descobre como colocar os elétrons para fluir por um
circuito, e por que uma corrente convencional pode ser pensada como
elétrons movendo-se em marcharré. Você também explora as profundezas
de um circuito eletrônico simples, e vê formas diferentes de conectar
componentes eletrônicos, para poder começar a modelar e direcionar
a corrente da forma como achar melhor nos seus próprios circuitos.
Finalmente, você compreende como dois aparelhos eletrônicos familiares
– seu rádio e sua TV – manipulam a corrente elétrica para tornar a sua vida
mais divertida.

arquivo_01_Rafael_home.indd 21 09/10/2012 11:45:08

 22 Parte I: Entendendo os Fundamentos da Eletrônica

Fornecendo Energia Elétrica

Se você pegar um fio de cobre e formar um círculo com ele, unindo as
pontas e torcendo-as os elétrons livres fluirão? Bem, os elétrons podem
dançar um pouco, porque são muito fáceis de se mover, mas, a menos
que haja uma força puxando-os em um sentido ou em outro, você não
conseguirá fazer uma corrente fluir.
Pense no movimento da água que está parada em um cano fechado: a água
pode balançar um pouco, mas não ficará correndo pelo cano, sozinha.
Você precisa introduzir uma força, um diferencial de pressão, para fornecer
a energia necessária e fazer a corrente fluir pelo cano.
Um circuito elétrico precisa de uma fonte de eletricidade (realmente,
energia elétrica) para fazer os elétrons fluírem. Baterias e células solares
são fontes comuns; a energia elétrica disponível nas tomadas da sua
parede pode vir de uma dentre muitas fontes diferentes fornecidas
pela sua empresa de energia. Mas o que é exatamente uma fonte de
eletricidade? Como você “invoca” a energia elétrica?
Todas as fontes de eletricidade funcionam convertendo outra forma de
energia (por exemplo, mecânica, química, térmica, luminosa) em energia
elétrica. A forma como a energia elétrica é gerada pela sua fonte preferida
acaba sendo importante, pois diferentes fontes produzem diferentes tipos
de corrente elétrica. Há dois tipos, diferentes, que são:
Corrente contínua (DC): Um fluxo estável de elétrons em uma
direção, com muito pouca variação na força da corrente. Células
(comumente conhecidas como baterias/pilha) produzem DC, e a
maioria dos circuitos eletrônicos usa DC.
Corrente alternada (AC): Um flutuante fluxo de elétrons, que muda
de direção periodicamente. As empresas de energia fornecem AC para
as suas tomadas.

Recebendo corrente contínua de uma

bateria/pilha
Uma bateria/pilha converte energia química em energia elétrica por um
processo chamado reação eletroquímica. Quando dois metais diferentes
são imersos em um determinado tipo de produto químico, os átomos do
metal reagem com os átomos do produto químico para produzir partículas
carregadas. Cargas negativas se acumulam em uma das placas de metal,
enquanto cargas positivas se acumulam na outra placa de metal. A
diferença de carga entre os dois terminais de metal (um terminal é só um
pedaço de metal ao qual você pode enganchar fios) cria uma voltagem.
Essa voltagem é a força que os elétrons precisam para empurrá-los pelo
circuito.

arquivo_01_Rafael_home.indd 22 09/10/2012 11:45:08

 Capítulo 2: Manipulando a Eletricidade para Fazer Algo Acontecer 23
Para usar uma bateria em um circuito, você conecta um lado da sua carga
– por exemplo, uma lâmpada – ao terminal negativo (conhecido como
ânodo) e o outro lado da sua carga ao terminal positivo (conhecido como
cátodo). Você criou um caminho que permite que as cargas se movam e os
elétrons fluam do ânodo, pelo circuito, para o cátodo. Ao passarem pelo
filamento da lâmpada, parte da energia fornecida pela bateria é convertida
em calor, fazendo o filamento acender.
Uma vez que os elétrons sejam movidos apenas em uma só direção (do
ânodo, pelo circuito, para o cátodo), a corrente elétrica gerada pela
“corrente contínua” bateria/pilha será DC (Ver Figura 2.1.) Uma bateria
continua a gerar corrente até que toda a química dentro dela tenha sido
usada e esgotada no processo eletroquímico. As pilhas de tamanho AAA,
AA, C e D, que você pode comprar em quase todos os lugares, geram cerca
de 1,5 volts cada – não importando o tamanho. A diferença de tamanho
entre essas pilhas tem a ver com a quantidade de corrente que pode ser
extraída delas. Quanto maior a pilha, mais corrente pode ser extraída
e mais tempo ela vai durar.Baterias/pilhas maiores aguentam cargas
mais pesadas, que é apenas uma forma de dizer que elas produzem mais
potência (lembre-se, potência = voltagem x corrente), por isso, podem
fazer mais trabalhos.

Fluxo de
elétrons

Figura 2-1: Anodo Catodo

Corrente
contínua
(DC) em
uma bate-
ria/pilha:
uma rea-
ção quími-
ca produz
elétrons Bateria
que fluem
em uma só
direção, do
ânodo, pelo
circuito,
para o Produtos Químicos
cátodo.

arquivo_01_Rafael_home.indd 23 09/10/2012 11:45:08
