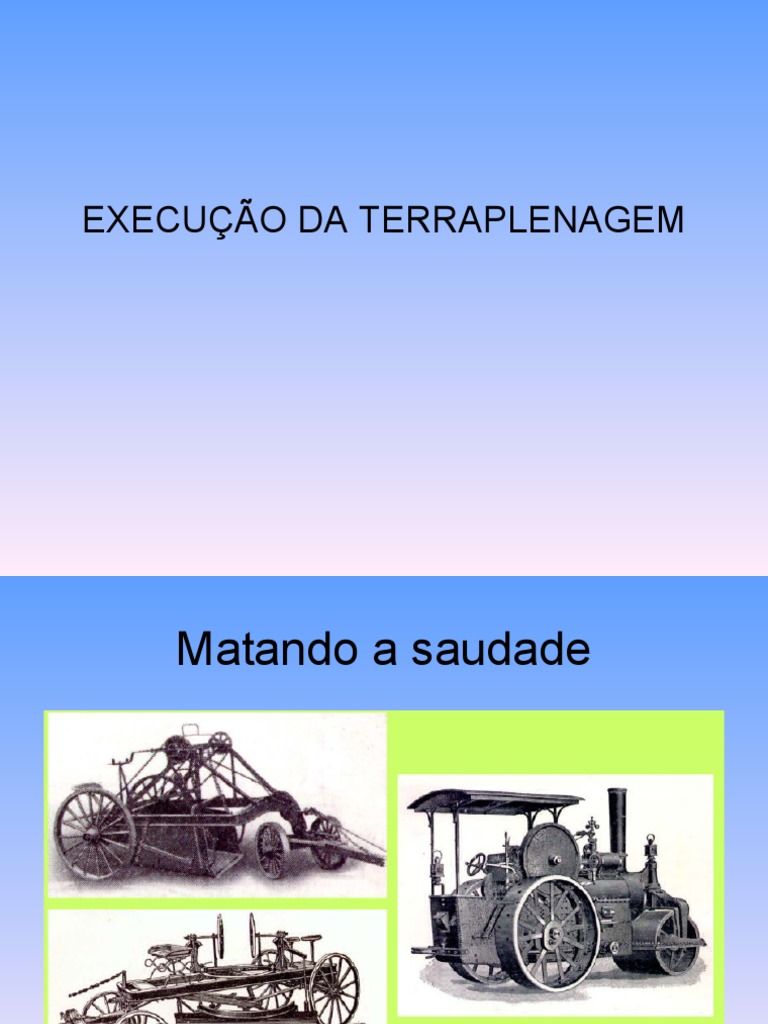

EXECUÇÃO DA TERRAPLENAGEM

Matando a saudade

Fonte: https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1
Acesso: Set/2021
 Serviços preliminares
1 Instalação do canteiro de obras
– Função da dimensão da obra
– Proximidade de centros urbanos
– Tempo de execução da obra
– Obs. Não compensa permitir que operários
fiquem na cidade pois isso gera dificuldades.
 Canteiro de obras
– Regra geral: localizar perto do centro de
gravidade (área em planta) dos serviços. As
construções devem ser econômicas e
reaproveitáveis.
– Parâmetros que podem alterar a regra geral:
dimensão da obra, proximidade de centro
urbano, tempo de execução da obra,
facilidades locais de energia e água potável,
etc.

– Um canteiro deverá conter:

 CANTEIRO DE OBRAS

Fonte:https://www.institutodeengenharia.org.br/site/2018/10/29/canteiro-de-obra-ou-frente-de-trabalho-entenda-de-vez-a-diferenca/
Acesso: Set/2021
 Canteiros edificacoes e
rodovias
SEMELHANÇAS DIFERENÇAS
s1) NORMAS d1) DURAÇÃO
s2) CONCEITOS d2) EXTENSÃO
s3) NECESSIDADE DE d3) DISPONIBILIDADE DE
ESPAÇO
PLANEJAMENTO
d4) EQUIPAMENTOS
s4) FLUXO DE PESSOAS
E MATERIAIS d5) ACESSIBILIDADE
d6) TIPO DE INSTALAÇÕES
d7) LOCALIZAÇÃO DAS
OBRAS
 Escritório
• organização, distribuição e pagamento de
contas e sua contabilização em softwares
adequados.
• Registro digital do livro "caixa" da obra;
• Controle de correspondência, dos dados
de máquinas , material de consumo, etc.
Onibus refeitorio e escritorio

Fonte:https://www.tammiranda.com.br/container-refeitorio
Acesso: Set/2021
 Conteiner

Fonte:https://www.tammiranda.com.br/container-refeitorio
Acesso: Set/2021
 Almoxarifado
• responsável pela compra e distribuição de
materiais, que se classificam em:
• materiais de consumo (combustíveis,
óleos, graxas, alimentos, peças
sobressalentes, etc.);
• materiais de aplicação (cimento, cal,
pedra, areia, etc.);
• materiais permanentes (máquinas,
móveis, grandes ferramentas, etc.).
 Oficinas de manutenção
• para reparos ligeiros, pinturas,
manutenção preventiva (revisão quinzenal
de peças de alto desgaste, revisão de
motores segundo especificações dos
fabricantes).
• Como sugestão, deve ter 36 m2 por
máquina em serviço.
 Equipamento - tendência
Escavo carregadeiras

Fonte: http://www.allcons.de/products/trencher/#
Acesso: Set/2021
 Transportes
• Podem ser feitos em ônibus, respeitada a
legislação vigente, com todas as regras de
segurança e sempre gratuito.
 Serviços provisórios
• Em geral, no caso de obra rodoviária,
obras de baixo custo, com plataformas de
4 a 5 metros. Procurar suavizar rampas de
inclinação muito forte. Pequenos aterros,
drenados, nas baixadas e onde houver
solos de má qualidade. Bueiros para evitar
inundações.
 Terreno
• Executados sempre que, devido à baixa
capacidade de suporte do sub-leito possa
ocorrer recalque exagerado ou
escorregamento lateral.
• No caso de estradas de serviço, não tem
o requinte que será visto em "construção
de aterros", mas devem ter boa
capacidade de suporte e drenagem
suficiente.
 Locação topográfica
• O órgão rodoviário (DNIT, DER/PR)
fornece o eixo da estrada locado e
piqueteado a cada 20 m, incluindo a
marcação dos PC (pontos de curva),
PT(ponto de tangência) e PI (ponto onde o
prolongamento das retas se interceptam).
 Exemplo

Pontos a serem definidos nas notas de serviços

Fonte: http://www.tecnologia.ufpr.br/portal/dtt/wp-content/uploads/sites/12/2019/05/
Terraplenagem2015.pdf
Acesso: Set/2021
 Limpeza da faixa de ocupação fatores
que influem
• 1.    Porte e tamanho das árvores:
• 2.    Uso final da terra: estradas, barragens, etc. –
exigências são diferentes em cada tipo de obra.
• 3.    Condições do solo: espessura da camada de terra
vegetal, matéria orgânica, umidade, etc, influem na
escolha dos equipamentos a serem usados.
• 4.    Topografia: grandes rampas, áreas pantanosas,
formações rochosas – alteram a operação de alguns
equipamentos.
• 5.    Especificações da obra : tamanho da obra, prazo,
disposição de entulho, exigências ambientais.
 Equipamentos para limpeza

Fonte: https://andaluga.com.br/2020/07/23/limpeza-de-terreno-para-edificacoes-o-que-e/
Acesso: Set/2021
Equipamentos para limpeza

https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1 acesso em
set/21
Equipamentos para limpeza

https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1 acesso em set/21

Equipamentos para limpeza

https://www.youtube.com/watch?v=zDK8qY0EKoo
https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1 acesso em set/21
 Acessórios

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
Estimativa do tempo de corte de árvores

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Utilização dos equipamentos de
terraplenagem

Fonte: https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1
Acesso: Set/2021
 Bulldozer

Posição reta Posição inclinada

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Atividades do bulldozer

http://files.labtopope.webnode.com/200000282-5c49b5d445/Notas%20aula%20Terraplenagem.pdf – acesso set/21

https://www.youtube.com/watch?v=yWqkiyIGfkQ riper
 Execução de valas

http://files.labtopope.webnode.com/200000282-5c49b5d445/Notas%20aula%20Terraplenagem.pdf – acesso set/21

https://www.youtube.com/watch?v=eIjQ_STS7tg
 Revendo
Cavalo Caçamba
ou
Trator

Fonte: https://guindastestheodoro.com.br/produto/cacamba-para-uso-com-trator/
Acesso: Set/2021
 Revendo

Fonte:https://www.google.com/search?q=funcionamento+do+motoscraper+imagens&tbm=isch&chips=q:funcionamento+do+motoscraper+imagens,online_chips:scrapers:vFseyBSeHPc
%3D&hl=pt-BR&sa=X&ved=2ahUKEwjRmcWQ35_zAhWNK7kGHS-mAvwQ4lYoBXoECAEQGw&biw=1903&bih=969#imgrc=brsYT23QoH66WM&imgdii=ewq2rtklQ2RW5M acesso em set/21.
 Carga com MS

http://files.labtopope.webnode.com/200000282-5c49b5d445/Notas%20aula%20Terraplenagem.pdf – acesso set/21

https://www.youtube.com/watch?v=DZJGM2Oh1wY
 Motoscraper e pusher

Fonte: http://files.labtopope.webnode.com/200000282-5c49b5d445/Notas%20aula%20Terraplenagem.pdf
Acesso: Set/2021
 Técnicas de carregamento
• Usar pusher sempre que scrapers tenham
mais de 10 m3.  Equipamento com
potência adequada, no auxílio do
carregamento,  paga-se por si mesmo;
• Evitar congestionamento no corte. Área
ampla.    É preferível excesso de pusher
que atrasos;
• Escavar no sentido do transporte, rampas
inclinadas nesse sentido (descendo);
https://www.youtube.com/watch?v=6Bmt1ux_h0M
 Técnicas de carregamento
• começar corte sem o pusher, até patinar. (reduz até 40%
do tempo de carga);
• cortar em faixas alternadas;
• não usar velocidades elevadas no transporte por medida
de segurança;
• sempre que possível, atacar dois aterros (e/ou cortes)
ao mesmo tempo, para evitar retornos e manobras; ver
"combinação de ciclos" mais adiante, em "transporte";
• aproveitar ociosidade do pusher, escarificando ou
fazendo a manutenção do piso da área de
carregamento; mudar esse you tube
https://www.youtube.com/watch?v=h_t9zx_TVik
 Técnicas de carregamento
• coroar (encher até o limite máximo) o motoscraper não
significa aumentar a produtividade, pelo tempo que
gasta;
• espessura de corte: por experimentação, verificar com
qual espessura o tempo de carregamento é mais breve;
• em terrenos muito compactos, deixar o motoscraper no
neutro, e a força para o pusher;
 Técnicas de carregamento
• só fazer o pusher em linha reta, jamais em
curva;
• ao final da carga, elevar lentamente a
caçamba, para evitar degraus;
• conferir o tempo ótimo de carregamento
em toda mudança de condição do
trabalho.

https://www.youtube.com/watch?v=yLHHYqMYMyc
 Ciclo individual

https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1 acesso em set/21

 Ciclo combinado

https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1 - acesso em set/21

 Revendo – pá carregadeira

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Revendo Shovel

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Revendo – dragline

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Revendo – clamshell

Fonte: Manual prático de terraplanagem. Souza e Catalani, 2007 – ed. Pini

 Back shovel

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Retro escavadeira

Fonte: https://russelservicos.com.br/locacao/?product=retroescavadeira-4-x-2
Acesso: Set/2021
 Unidades escavo-elevadoras
• Escavam e carregam a unidade
transportadora;
• Possuem ciclo contínuo – diferente das
escavo carregadoras que têm o ciclo
descontínuo;
• Rampas devem ser favoráveis;
• Uso em condições especiais.
 Marcação de corte

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Tipos de cortes

Fonte: https://pt.slideshare.net/jairalmeida73/execucao-terraplanagem1
Acesso: Set/2021
Escavação de materiais de 1ª categoria

• Equipamentos utilizados
– Trator de lâmina
– Motoscraper
– Carregadeiras e caminhões.
 ESCARIFICAÇÃO

Fonte: https://pt.made-in-china.com/co_qd-charymachinery/product_Sem-Motor-Grader-with-Ripper-and-Blade-for-
Sale_eiuignnuy.html
Acesso: Set/2021
 ESCARIFICAÇÃO

Fonte: CATALANI, SOUZA. Manual Prático de Escavação Terraplenagem e

Escavação de Rocha, 2007.
 Técnicas de operação com o
escarificador
• escarificar sempre em primeira marcha e baixa
velocidade ;
• se possível, morro abaixo;
• se o material apresentar camadas inclinadas, na
direção da inclinação;
• quando usado na carga por scraper, na direção
de carga;
• escarificar em profundidade uniforme;
• colocar os porta dentes simétricos em relação
ao centro da barra de ripper.
 ESCARIFICAÇÃO

https://www.youtube.com/watch?v=5aM3O5jC-hw
 Escarificação
• Usados na escavação de materiais de
segunda categoria, em rochas brandas,
abrandando materiais de primeira
categoria, etc.
• São mais eficientes nos materiais muito
consistentes que nos materiais brandos.
• Os de  comando hidráulico são mais
precisos porém sofrem maior desgaste.
https://www.youtube.com/watch?v=c1VtZh_A78Q
 Solos brejosos
Após sua retirada acumula elevada
quantidade de água.
Pode-se tentar o rebaixamento do lençol
freático através dos métodos usuais;
Eventualmente esses solos permitem a
passagem de trator de esteiras somente.
 Solos brejosos
• Equipamentos indicados
– Escavadeiras sobre esteiras;
– Retroescavadeiras com lança do tipo
“dragline”; são lentas mas têm longo alcance.

https://www.youtube.com/watch?v=aIovqX76gvk
Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Reenchimento de valas
• Imediatamente após remoção do lodo e da água
deve-se lançar as primeiras camadas de solo,
preferencialmente arenoso. Facilita a drenagem.
Colchão de 50 cm;
• Iniciar espalhamento do solos em camadas, da
extremidade para o centro.
• As primeiras camadas (até 1m) permanecem
muito úmidas, mas devem ser compactadas
mesmo assim.
 Aterros

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Estabilidade dos aterros
• A estabilidade poderá ficar
irremediavelmente comprometida se se o
aterro não tiver como fundação uma
camada de excelente suporte.
• Recalque excessivo ou escorregamento
lateral são consequencias da uma
camada da fundação de baixa capacidade
de suporte.
 Aterros – tipos de ocorrências
• Recalque por adensamento

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Aterros - ocorrências

Camada portante de baixa capacidade de suporte e com grande

profundidade.

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Ruptura por escorregamento

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Processos de consolidação de aterros

• Remoção do solo de má qualidade e substituição por material

adequado;
• Deslocamento material instável;

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 Bermas de equilíbrio

Fonte: https://bdex.eb.mil.br/jspui/bitstream/123456789/368/4/C-5-38.pdf
Acesso: Set/2021
 • FIM

• https://www.youtube.com/watch?v=6Mu6auVH92Q
