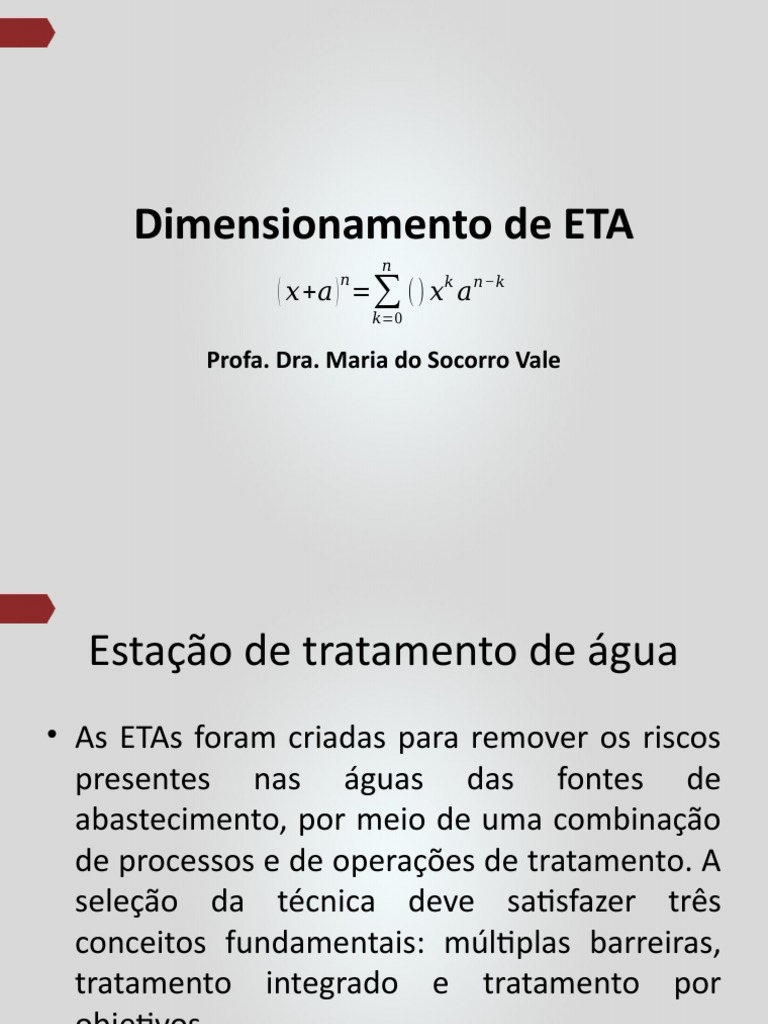

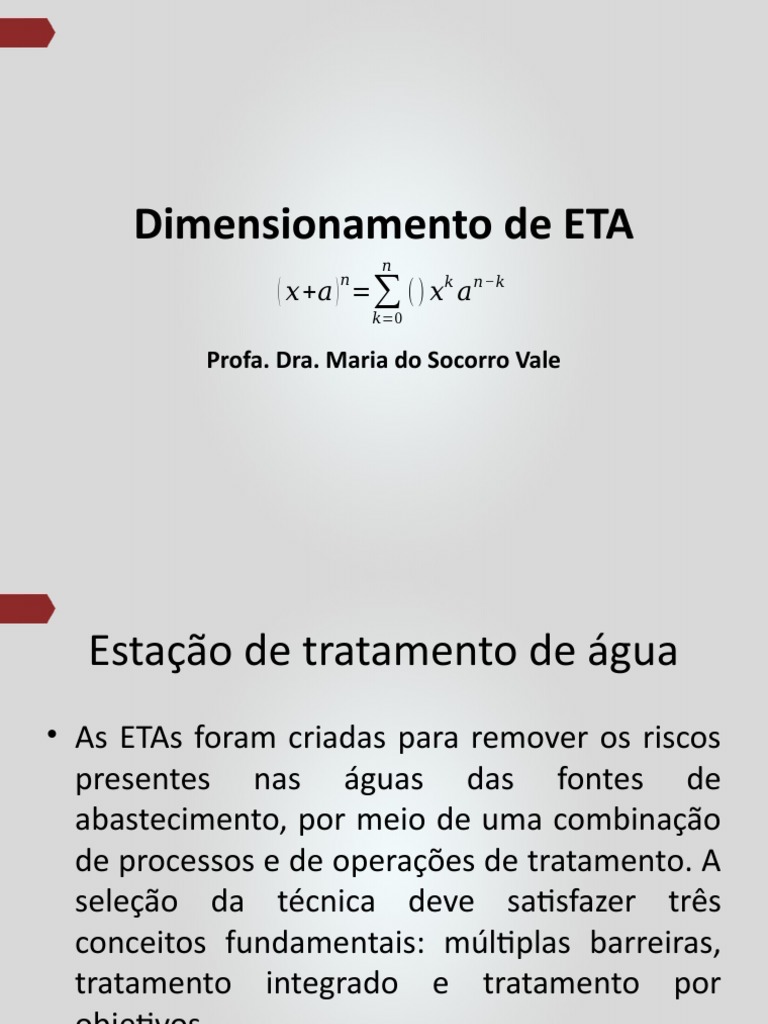

Dimensionamento de ETA

𝑛
( 𝑥+𝑎 ) =∑ () 𝑥𝑘 𝑎 𝑛−𝑘
𝑛

𝑘=0

Profa. Dra. Maria do Socorro Vale

 Estação de tratamento de água
• As ETAs foram criadas para remover os riscos
presentes nas águas das fontes de
abastecimento, por meio de uma combinação
de processos e de operações de tratamento. A
seleção da técnica deve satisfazer três
conceitos fundamentais: múltiplas barreiras,
tratamento integrado e tratamento por
objetivos.
 Funções de cada parte constitutiva

• Unidade de mistura rápida: Coagulação

Dispositivo: Calha Parshall
• A calha Parshall é um dispositivo de medição de vazão na forma de um canal aberto
com dimensões padronizadas. A água é forçada por uma garganta relativamente
estreita, sendo que o nível da água à montante da garganta é o indicativo da vazão a
ser medida, independendo do nível da água à jusante de tal garganta.

• A calha Parshall possui diversas vantagens, tais como: facilidade de construção

(podendo ser local ou pré-fabricada), baixo custo, simplicidade na medição de vazão e
pequena perda de carga.

• Os coagulantes mais utilizados são: Alumínio; Sulfato de Alumínio; Ferro;

Alcalinizantes; Polímeros sintéticos etc.
Calha Parshall
Calha Parshall
MEDIDA DE VAZÃO
• Unidade de mistura lenta: floculação

O processo de coagulação/floculação/sedimentação se inicia na câmara de

mistura rápida. A finalidade desta câmara é criar condições para que em
poucos segundos, o coagulante seja uniformemente distribuído por toda a
massa d’água.

O fundamento da mistura lenta, também chamada de floculação é a

formação de flocos sedimentáveis de suspensões finas através do emprego de
coagulantes. A floculação tem por finalidade aumentar as oportunidades de
contato entre as impurezas das águas e os flocos que se formam pela reação
do coagulante, pois os flocos até então formados bem como as impurezas
ainda dispersas não têm peso suficiente para se sedimentarem por peso
próprio.
• Unidade de decantação:

• A decantação é o fenômeno físico em que, devido à ação da gravidade, as

partículas suspensas apresentam movimento descendente em meio líquido de
menor massa específica.

• Os decantadores consistem em grandes tanques retangulares longos com

escoamento horizontal, nos quais a água entra em uma extremidade, move-se
na direção longitudinal e sai pelo extremo oposto.
• Unidade de filtração:

• A filtração consiste na remoção de partículas suspensas e

coloidais presentes na água que escoa através de um meio
poroso. Nas ETA’S, a filtração é o processo final de remoção
de impurezas, portanto, principal responsável pela produção
de água com qualidade condizente com o padrão de
potabilidade.
Unidade de desinfecção:
• Depois de filtrada, a água deve receber a adição de cal para correção do pH, a
desinfecção por cloro e a fluoretação. Nesta fase a desinfecção por cloro é
frequentemente chamado de pós-cloração. Só então ela está própria para o
consumo, garantindo a inexistência de bactérias e partículas nocivas à saúde
humana, que poderiam provocar surtos de epidemias, como de cólera ou de tifo.
É essencial o monitoramento da qualidade das águas em seus laboratórios,
durante todo o processo de produção e distribuição. A desinfecção é o processo
de tratamento para a eliminação dos micro-organismos patogênicos
eventualmente presentes na água. Quase todas as águas de abastecimento são
desinfetadas para melhoria da qualidade bacteriológica e segurança sanitária.
• O objetivo da fluoretação é proporcionar aos dentes, enquanto se processa o seu
desenvolvimento, um esmalte mais resistente e de qualidade superior, reduzindo
na proporção de 65% a incidência de cárie dentária.
• É o processo pelo qual se adicionam compostos de flúor às águas de
abastecimento público, a fim de que tenham teor adequado de íons fluoreto. Este
teor varia de um local para o outro, de acordo com a temperatura média das
máximas anuais.
 Esboço da planta baixa da ETA

DEC.1 DEC.2 DEC.3 DEC.4

FLOC FLOC FLOC FLOC

 Marcha de Cálculos

• Dimensionar uma ETA convencional com floculares hidráulicos e decantadores

convencionais
Parâmetros de Projeto:
-Q= 1,0 m3/s = 1000 L/s
-UNIDADE DE MISTURA LENTA: Calha Parshall
- UNIDADE DE MISTURA LENTA: Floculador hidráulico
-TDH: 30 minutos;
-Sistema com 3 câmaras de floculação com gradientes de velocidade escalonados: 70 s -1,
50 s-1 , 20 s-1, respectivamente.
- UNIDADE DE DECANTAÇÃO
-Profundidade de lâmina líquida: 4,5 m.
-Número de decantadores: 04
-Largura do decantador: 12m (Esta dimensão servirá como medida da largura do Floculador)
- UNIDADE DE FILTRAÇÃO: AREIA E ANTRACITO
-2 filtros por decantador, totalizando 08 filtros.
- Taxa de filtração: 240 m3/m2. dia
 Escolha da Calha Parshall
Equação de descarga: h0 = B. Qm

OBS.: alguns autores chamam B de K e m de n

 1. Seleção da calha Parshall
Escolha da largura da garganta

Largura da garganta: 3’ = 91,5 cm Usar as tabela de

equação de descarga e
Características da calha
Q= 1m³/s → 1000L/s Parshall

W= 91,5cm
h𝑜= B.Qᵐ
h𝑜= 0,607 . (1⁰’⁶³⁷)
h𝑜= 0,608m

h0 = altura da lâmina dágua na seção de medição;

Q= vazão em m3/s
 2. Largura na seção de medição:

D= 157,2 cm Dados da tabela de

características da calha
W= 91,5 cm

D'= 2/3 (D - W) +W
D'= 2/3 (157,2 - 91,5) + 91,5
D'= 1,353m
3. Velocidade na seção de medição:

Q= V𝑜.A
V𝑜= Q/A
V0= Q/ (D’ . h0)
V𝑜= 1/ (1,353 . 0,607)
V𝑜= 1,22m/s
4. Determinação da carga hidráulica H0 na seção de medição,
também chamada de energia total disponível:
Deve-se adotar como referência o ponto mais baixo da calha (N).

N= 22,9 cm = 0,229 m
g = 9,81 m/s2

Ponto mais
baixo da calha

(1,22)²
H 𝑜=0,607 + +0,229
2. 9,81
H 𝑜=0, 913  m
5. Cálculo da velocidade de escoamento (v1) e da altura
do nível da água no ressalto hidráulico
5. Cálculo da velocidade de escoamento (v1) e da altura
do nível da água no ressalto hidráulico

g .Q
cos 𝜃 =−
W (0,67. g .  H 𝑜 )³′²

9,81 .1,0
cos 𝜃 =−
0,915 . (0,67.  9,81  .  0,913 )³′²
cos 𝜃 =− 0,7293

𝜃=cosˉ¹ 𝜃 = cos -1(-0,7293) = 136,8°

 5. Continuação: Cálculo da velocidade de escoamento
(v1) e da altura do nível da água no ressalto hidráulico

𝜃
v 1= 2.𝑐𝑜𝑠 .¿¿
3
138,6
v 1= 2. 𝑐𝑜𝑠 .¿ ¿
3

v1 = 3,42 m/s
5. Continuação: Cálculo da altura do nível da água no
ressalto hidráulico (Y1) ou profundidade no ressalto.

𝑣1 2
Y 1= 𝐻 0 .
2. g
(3,42)2
Y 1=0,913.
2.  9,81

Y1 = 0,317 m
 6. Cálculo do número de Froude (Fr) a altura do nível da água
no ressalto hidráulico (Y1) ou profundidade no ressalto.

𝑣1
𝐹𝑟 =
√ 𝑔.𝑌 1
3,42
𝐹𝑟 =
√ 9,81. 0,317
Fr = 1,94

Fr >1 – Fluxo supercrítico ou torrencial ( Profundidade e velocidade)

Fr <1 – Fluxo subcrítico ou tranquilo ( Profundidade e velocidade)
 7. Altura conjugada no ressalto hidráulico (Y2)

𝑌1
Y 2= . [ √ 1+ 8. ( 𝐹𝑟 ) 2− 1 ]
2

0,317
Y 2= . [ √ 1+8. ( 1,94 ) 2 −1 ]
2

= 0,725 m
 8. Cálculo da profundidade no final do trecho
divergente (Yd)
Valores encontrados na tabela de
características da calha
-N+K

– 0,229 + 0,76

= 0,572 m
9. Cálculo da velocidade de escoamento na saída do
trecho divergente (vd)
Valor encontrado na tabela
de características da calha
𝑄 𝑄
v 𝑑= =
𝐴 Yd.𝐶

1,0
v 𝑑=
0,572 .1,22

= 1,43 m/s
 10. Perda de carga no Ressalto hidráulico (∆H)

h0  + N  =  Y2  + ∆ 𝐻

∆ 𝐻=( h 0 + N ) −  Y 2
∆ 𝐻 =( 0,607  +  0,229) −   0,725

= 0,112 m
11. Cálculo do Tempo de detenção hidráulica (TDH) no
trecho divergente

𝐺𝑡𝑎𝑏𝑒𝑙𝑎 𝐺𝑡𝑎𝑏𝑒𝑙𝑎
𝑇 𝐷𝐻= =
𝑉 𝑚 é 𝑑𝑖𝑎 𝑉 1+𝑉𝑑
2
𝐺 𝑡𝑎𝑏𝑒𝑙𝑎 0,915
𝑇 𝐷𝐻 = =
𝑉 𝑚 é 𝑑𝑖𝑎 3,42 +1,43
2

= 0,377 s
 11. Cálculo do Gradiente de velocidade (Gveloc)

G veloc=
√
998,2.9,81.0,112
−3
1,002𝑥10 .0,38
= 1697,2 s-1
=¿¿

é o peso específico da água N/m3 ou kg. m -2. s-2

=ρ.g
μ é a viscosidade dinâmica da água: 1,002 x 10-3 N.s.m-2
Exercício:
Verificar as condições de mistura
rápida de uma calha Parshall de
para vazão de 300 L/s.
