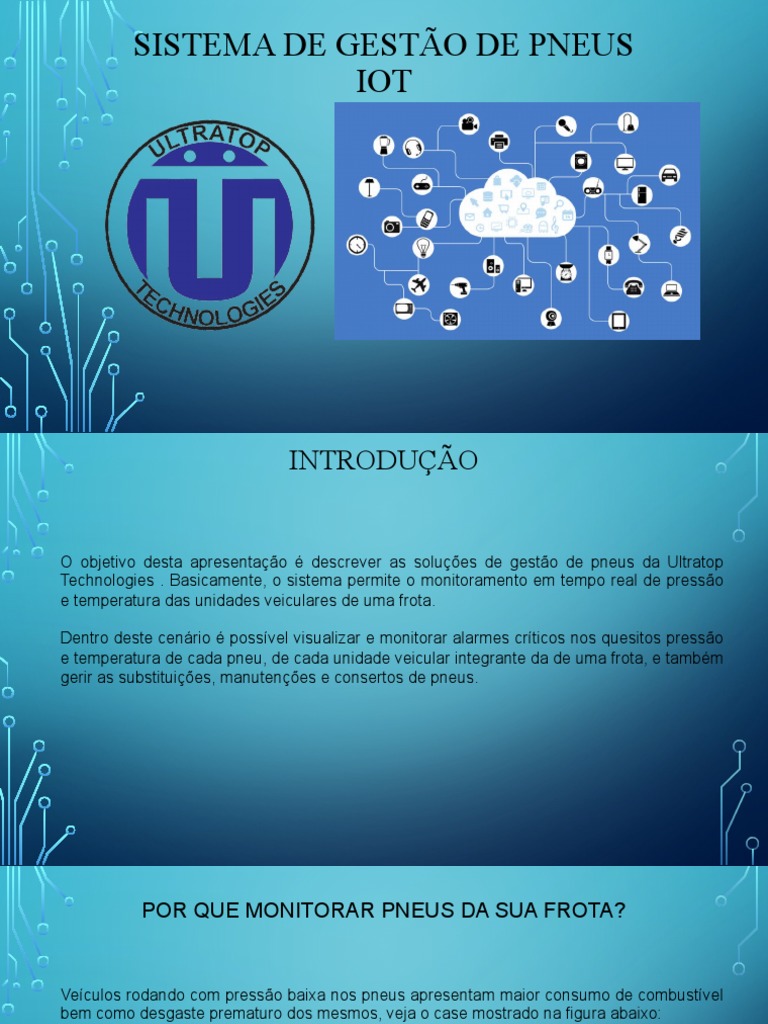

SISTEMA DE GESTÃO DE PNEUS

IOT
 INTRODUÇÃO

O objetivo desta apresentação é descrever as soluções de gestão de pneus da Ultratop

Technologies . Basicamente, o sistema permite o monitoramento em tempo real de pressão
e temperatura das unidades veiculares de uma frota.

Dentro deste cenário é possível visualizar e monitorar alarmes críticos nos quesitos pressão
e temperatura de cada pneu, de cada unidade veicular integrante da de uma frota, e também
gerir as substituições, manutenções e consertos de pneus.
 POR QUE MONITORAR PNEUS DA SUA FROTA?

Veículos rodando com pressão baixa nos pneus apresentam maior consumo de combustível
bem como desgaste prematuro dos mesmos, veja o case mostrado na figura abaixo:
 POR QUE MONITORAR PNEUS DA SUA FROTA?
A Figura abaixo mostra uma simulação de economia utilizando nossa CALCULADORA DE
ECONOMIA.
São três as soluções oferecidas:

1 – Solução A: Monitoramento via GSM/GPRS via internet IOT – Este sistema é indicado
para frotas de transporte de carga com software de gestão de pneus.

2 – Solução B: Monitoramento local utilizando-se tranceivers de RF padrão LORAWAN

– Este sistema é indicado para máquinas pesadas utilizadas em mineradoras e obras de
infraestrutura

3 – Solução C: Monitoramento local utilizando-se WIFI - Este sistema é indicado para

máquinas pesadas utilizadas na agricultura tais como tratores, colheitadeiras etc.
 SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

Para implantar a solução, é necessária a instalação de alguns equipamentos “onboard” no

veículo. Considere a figura abaixo:

MODEM
GSM/GPRS

MONITO
R

SENSOR
 SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

Esta solução é indicada para frotas de veículos de carga ou operacionais. Permite

monitoramento em tempo real de temperatura e pressão via rede de celular 3G/4G

DESCRIÇÃO DOS EQUIPAMENTOS

MONITOR – Equipamento instalado na cabine, é responsável por fazer a

leitura das temperaturas e pressões de cada pneu do veículo. Utiliza
tecnologia de transmissão de dados sem fio. Permite visualização gráfica e
geração de alarmes de pressão e temperatura.

SENSOR– Sensor instalado na válvula do pneu. Responsável por medir

pressão e temperatura e enviar ao monitor.

MODEM GSM/GPRS – Capturas os dados de pressão e temperatura

disponíveis no monitor e transmite os mesmos via rede celular 3G/4G
 SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

Uma vez que os equipamentos forem instalados e configurados, o Modem GSM/GPRS

passa a enviar os dados para um servidor na “nuvem”, desta forma o software de gestão
estará apto a conectar em tempo real aos veículos da frota, permitindo então que se faça a
gestão dos seus pneus.
FUNCIONALIDADES DO SOFTWARE DE GESTÃO
• Com o banco de dados carregado de informações precisas e atuais, dashboards mostram
diversos indicadores para melhor análise e tomada de decisões, como a projeção de compras
e recapagens
• Além das informações coletadas pelos sensores, o gestor pode tornar obrigatório o registro de
imagens do veículo e dos pneus. Isso é muito útil por exemplo para comprovar a situação no
momento do descarte, recapagem e substituição dos pneus
• Constatada alguma irregularidade, o operador executa e registra as correções necessárias,
como corrigir pressão, substituir pneus, enviar para descarte ou recapagem, etc.
• O gestor tem acesso à situação da borracharia em tempo real, podendo avaliar o trabalho dos
operadores e tomar providências. Ele recebe alertas por e-mail, ou WhatsApp sobre situações
que demandam sua atenção e providência
SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

BENEFÍCIOS
• MENOS PNEUS - O sistema permite uma economia de até 20% na compra e
recapagem de pneus. Isso porque o ativo passa a ser rigorosamente controlado,
assim como as condições de rodagem dos pneus, prolongando sua vida útil.

• MENOS COMBUSTÍVEL - Com o uso do sistema, os pneus estarão sempre com

a pressão adequada e em boas condições de uso, proporcionando uma redução
de até 5% nos gastos com combustível da frota

• MAIS SEGURANÇA - A segurança da frota começa pelos pneus. O controle

rigoroso da pressão e temperatura dos pneus vai garantir que os veículos
trafeguem com maior segurança
SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

SISTEMA DE MONITORAMENTO EM TEMPO REAL

SOLUÇÃO A: MONITORAMENTO GSM/GPRS VIA INTERNET IOT

SISTEMA DE GESTÃO DESKTOP

 SOLUÇÃO B: MONITORAMENTO VIA RF - LORAWAN

Para implantar a solução, é necessária a instalação de alguns equipamentos “onboard” no

veículo. Considere a figura abaixo:

MONITO
R
MONITO
R

SENSOR

TELA GRÁFICA 7”
 SOLUÇÃO B: MONITORAMENTO VIA RÁDIO LORAWAN

Este sistema é indicado para máquinas pesadas utilizadas em mineradoras e obras de

infraestrutura. A comunicação é feita via rádio frequência LORAWAN
DESCRIÇÃO DOS EQUIPAMENTOS
MONITOR – Equipamento instalado na cabine, é responsável por fazer a
leitura das temperaturas e pressões de cada pneu do veículo. Utiliza
tecnologia de transmissão de dados sem fio. Permite visualização gráfica e
geração de alarmes de pressão e temperatura.

SENSOR– Sensor instalado na válvula do pneu. Responsável por medir

pressão e temperatura e enviar ao monitor.

RÁDIO LORAWAN– Capturas os dados de pressão e temperatura

disponíveis no monitor e transmite os mesmos via rede rede RF LORAWAN

TELA GRÁFICA– Consiste de um equipamento computadorizado

responsável por receber os dados do veículos via Rádio Lorawan e
disponibilizar para a Internet via WIFI.
 SOLUÇÃO B: MONITORAMENTO VIA RÁDIO LORAWAN

Uma vez que os equipamentos forem instalados e configurados, o Modem Rádio LORAWAN passa a
enviar os dados para a tela gráfica, desta forma o sistema estará apto a conectar em tempo real aos
veículos da frota, permitindo então que se faça o monitoramento dos seus pneus.
FUNCIONALIDADES DO SISTEMA
O ponto de partida desta solução são os sensores de temperatura e pressão instalados nos pneus dos veículos
utilizados na operação da planta. Estes sensores entregam os valores de temperatura e pressão, via rádio
frequência, para o Monitor instalado no painel do caminhão. Desta forma, uma Tela Gráfica de 7”, instalada no
escritório da planta, captura, consolida e processa os dados gerando alarmes de temperatura e pressão com geração
dos seguintes eventos:

A. Alarme gráfico mostrando o carro e qual pneu está na zona critica de temperatura e pressão

B. Alarme sonoro

C. Envio de e-mail e mensagem do aplicativo Telegram

D. Alarmes gráficos e sonoros no display instalado na cabine do veículo

SOLUÇÃO B: MONITORAMENTO VIA RÁDIO LORAWAN
A figura abaixo mostra a topologia do sistema de monitoramento via LORAWAN

REPETIDOR
SOLUÇÃO B: MONITORAMENTO VIA RÁDIO LORAWAN
A figura abaixo mostra a tela gráfica 7” de monitoramento de pneus
RUA ROMÁRIO MARTINS 740 – CASCAVEL –
PR
CONTATO – PAULO ROBERTO PINHEIRO
45-99901- 8413
