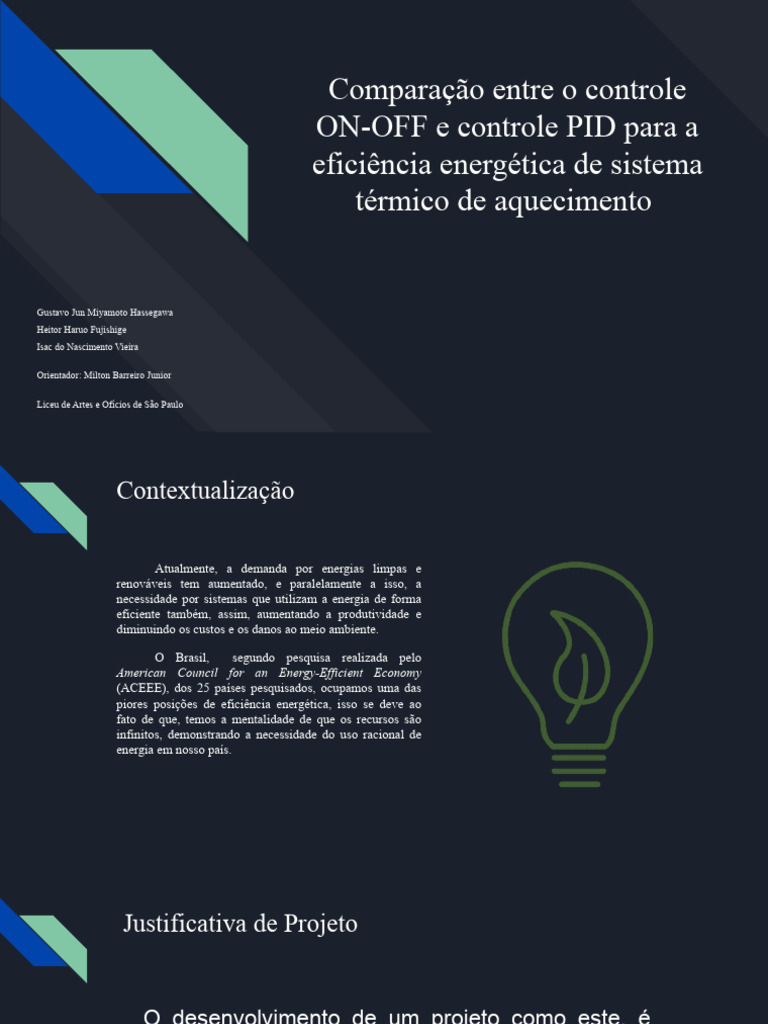

Comparação entre o controle

ON-OFF e controle PID para a


eficiência energética de sistema
térmico de aquecimento

Gustavo Jun Miyamoto Hassegawa


Heitor Haruo Fujishige
Isac do Nascimento Vieira

Orientador: Milton Barreiro Junior

Liceu de Artes e Ofícios de São Paulo


Contextualização

Atualmente, a demanda por energias limpas e


renováveis tem aumentado, e paralelamente a isso, a
necessidade por sistemas que utilizam a energia de forma
eficiente também, assim, aumentando a produtividade e
diminuindo os custos e os danos ao meio ambiente.

O Brasil, segundo pesquisa realizada pelo


American Council for an Energy-Efficient Economy
(ACEEE), dos 25 países pesquisados, ocupamos uma das
piores posições de eficiência energética, isso se deve ao
fato de que, temos a mentalidade de que os recursos são
infinitos, demonstrando a necessidade do uso racional de
energia em nosso país.
Justificativa de Projeto

O desenvolvimento de um projeto como este, é


dado por motivos simples: encontrar os sistemas de
controle mais eficientes para sistemas de
aquecimento.
Explicação Teórica
Sistemas de Aquecimento elétricos
Os sistemas de aquecimento elétricos, em
geral, baseiam-se principalmente em um
conceito físico, a Lei de Joule. Essa lei descreve
que ao passar uma corrente por qualquer
resistência, parte dessa se dissipará em forma de
calor. Por conta disso, os sistemas de
aquecimentos elétricos utilizam resistências em
sua maioria.

Aqui no Brasil, a utilização desses sistemas é


bem comum, principalmente nos chuveiros
elétricos. A utilização desse é bem disseminado
pelo Brasil por conta da problemática da
estrutural da distribuição de gás para as
residências
Malha fechada, o que é?
O que é controle PID?

❏ Controle P;

❏ Controle I;

❏ Controle D;
Gráfico PID
Explicação do Trabalho
Desenvolvido
Fluxograma
Parte Mecânica

A fim de simular um ambiente


isolado, como uma residência em menor
escala, foi confeccionado esse ambiente.

Tal fora feito com mdf de espessura


1,5cm. Esse foi escolhido pelo seu baixo
custo, fácil manuseio e propriedades não
condutivas. A caixa tem o volume de
2.700cm³, e sua tampa tem as dimensões de
33cm X 33cm e 4mm de diâmetro.
Diagrama de Blocos:

No projeto utilizamos os
fundamentos anteriormente
citados de malha fechada, onde
temos o microcontrolador, o
sensor, o atuador e as variáveis de
processo e a variável manipulável.
Relé de Estado Sólido (SSR):

O SSR foi escolhido para a


implementação no circuito devido a sua
capacidade de controlar a tensão elétrica
na saída pela tensão sobre sua entrada.
Como a escola não tinha em seu estoque
o SSR, fizemos um de acordo com o
circuito ao lado, com a presença de
resistores, diodos, optoacopladores e
TRIAC’s.

Fonte: Solid State Relay. Eletronics Tutorials, Estados Unidos, 19 de março de


2019. Disponível em: https://www.electronics-tutorials.ws
Acoplador Óptico (MOC3020):

O opto-acoplador MOC3020 é um
componente eletrônico que se explica por
meio de conceitos fotoelétricos e de
semicondutores.

Ao alimentar o LED infravermelho


presente neste, a luz infravermelha polariza
o fototransistor que, por sua vez, libera a
passagem da corrente no circuito desejado.
Arduino UNO:

O Arduino UNO foi escolhido devido ao


fato de ser uma placa de prototipagem de
simples entendimento e aplicação em diversos
sistemas de automação.

No nosso caso, a placa será responsável


pelo controle de temperatura na maquete,
realizando medições por meio de um sensor
(DS18B20) e se adequando ao método de
controle.
Sensor de Temperatura (DS18B20):
O sensor de temperatura DS18B20 é um transmissor
de temperatura, pois possui um sensor termopar e um
circuito integrado que modula a temperatura e envia em bits
ao arduino. Esse foi escolhido devido a sua compatibilidade
com o Arduino UNO e por ter uma precisão ideal ao projeto
e ser de fácil aplicação.
Obrigado!
Gustavo Jun Miyamoto Hassegawa | Heitor Haruo Fujishige | Isac do Nascimento Vieira
