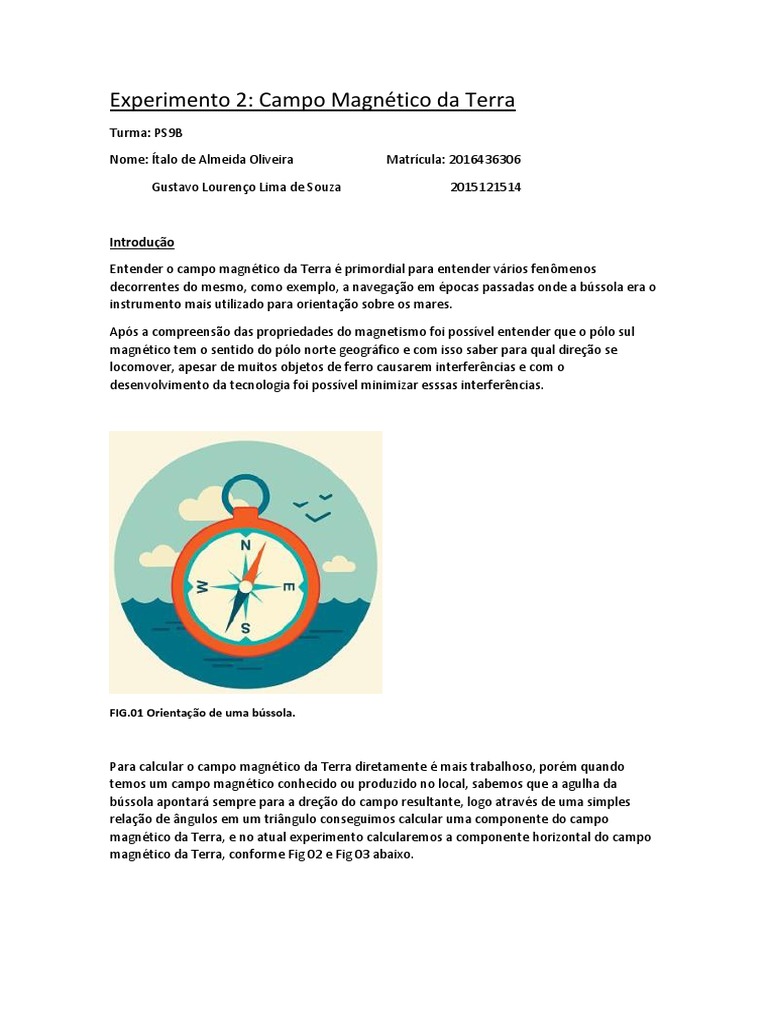

Experimento 2: Campo Magnético da Terra

Turma: PS9B

Nome: Ítalo de Almeida Oliveira Matrícula: 2016436306

Gustavo Lourenço Lima de Souza 2015121514

Introdução

Entender o campo magnético da Terra é primordial para entender vários fenômenos

decorrentes do mesmo, como exemplo, a navegação em épocas passadas onde a bússola era o
instrumento mais utilizado para orientação sobre os mares.

Após a compreensão das propriedades do magnetismo foi possível entender que o pólo sul
magnético tem o sentido do pólo norte geográfico e com isso saber para qual direção se
locomover, apesar de muitos objetos de ferro causarem interferências e com o
desenvolvimento da tecnologia foi possível minimizar esssas interferências.

FIG.01 Orientação de uma bússola.

Para calcular o campo magnético da Terra diretamente é mais trabalhoso, porém quando
temos um campo magnético conhecido ou produzido no local, sabemos que a agulha da
bússola apontará sempre para a dreção do campo resultante, logo através de uma simples
relação de ângulos em um triângulo conseguimos calcular uma componente do campo
magnético da Terra, e no atual experimento calcularemos a componente horizontal do campo
magnético da Terra, conforme Fig 02 e Fig 03 abaixo.
Segue o esquema abaixo que será montado para produzirmos um campo magnético na
direção leste-oeste:

Nesta configuração acima, com a fonte desligada a agulha da bússola aponta para uma direção
perpendicular à direção da mesa da bobina. Com a fonte ligada produz-se um campo
magnético equidistante às bobinas de Helmholtz com um ângulo TETA em relação a posição
anterior da agulha, isso mostra que esta agulha apontou para a direção do campo resultante
entre B ( campo magnético produzido pelas bobinas e a fonte ) e o Bth ( componente
horizontal do campo magnético da Terra ).
Cálculo de B ( Campo magnético produzido pelas bobinas ):

Procedimentos:
No laboratório as bobinas já estavam posicionadas em um ponto com intereferência
desprezível de objetos de ferro, pois a agulha da bússola, quando a fonte está desligada, deve
apontar para direção perpendicular a direção do eixo das bobinas.

Feito isso, ligamos a fonte iniciando com uma corrente de 3,9 mA e variamos até 27,1 mA.A
medida que variamos a corrente anotamos a deflexão da bússola, ou seja, o ângulo originado
pela resultante dos campos magnéticos da bobina e o campo magnético da Terra.Com isso
produzimos a TABELA 01 abaixo:

Como precisamos da tangente do ângulo TETA para acharmos a componente horizontal do

campo magnético da Terra foi necessário criar uma 3ª coluna ( TAN (teta) ).

Através da tabela foi prodizo o Gráfico 01 em anexo, onde obtivemos o valor de A.

Para calcular a componente horizontal do campo magnético da Terra levantamos outros

dados, conforme abaixo:

Permeabilidade magnética do vácuo é aproximadamente igual ao do ar = 1,26 x 10-6 T.m/A .

Cálculo da sua incerteza segue em anexo.

Se obtivermos o ângulo entre a componente horizontal do campo magnético da Terra e o
campo magnético da Terra , por uma relação de tangência de ângulos, conseguiríamos obter a
componente vertical do campo magnético da Terra.
