SAP2000 - Apostila PDF

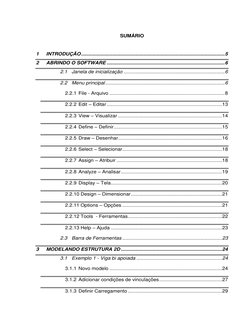

SUMÁRIO
1 INTRODUÇÃO ..................................................................................................... 5
2 ABRINDO O SOFTWARE ................................................................................... 6
2.1 Janela de inicialização ....................................................................... 6
2.2 Menu principal .................................................................................... 6
2.2.1 File - Arquivo ................................................................................. 8
2.2.2 Edit – Editar ................................................................................. 13
2.2.3 View – Visualizar ......................................................................... 14
2.2.4 Define – Definir ............................................................................ 15
2.2.5 Draw – Desenhar......................................................................... 16
2.2.6 Select – Selecionar...................................................................... 18
2.2.7 Assign – Atribuir .......................................................................... 18
2.2.8 Analyze – Analisar ....................................................................... 19
2.2.9 Display – Tela .............................................................................. 20
2.2.10 Design – Dimensionar ................................................................ 21
2.2.11 Options – Opções ...................................................................... 21
2.2.12 Tools - Ferramentas .................................................................. 22
2.2.13 Help – Ajuda .............................................................................. 23
2.3 Barra de Ferramentas ...................................................................... 23
3 MODELANDO ESTRUTURA 2D ....................................................................... 24

3.1 Exemplo 1 - Viga bi apoiada ............................................................ 24
3.1.1 Novo modelo ............................................................................... 24
3.1.2 Adicionar condições de vinculações ............................................ 27
3.1.3 Definir Carregamento .................................................................. 29

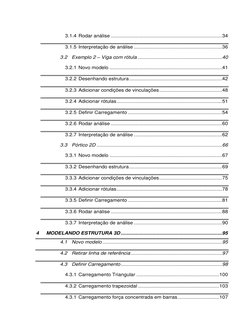

3.1.4 Rodar análise .............................................................................. 34
3.1.5 Interpretação de análise .............................................................. 36
3.2 Exemplo 2 – Viga com rótula ........................................................... 40
3.2.1 Novo modelo ............................................................................... 41
3.2.2 Desenhando estrutura ................................................................. 42
3.2.4 Adicionar rótulas .......................................................................... 51
3.2.6 Rodar análise .............................................................................. 60
3.3 Pórtico 2D ........................................................................................ 66
3.3.1 Novo modelo ............................................................................... 67
3.3.2 Desenhando estrutura ................................................................. 69
3.3.4 Adicionar rótulas .......................................................................... 78
3.3.6 Rodar análise .............................................................................. 88
4 MODELANDO ESTRUTURA 3D ....................................................................... 95

4.1 Novo modelo .................................................................................... 95
4.2 Retirar linha de referência ................................................................ 97
4.3 Definir Carregamento ....................................................................... 98
4.3.1 Carregamento Triangular .......................................................... 100
4.3.2 Carregamento trapezoidal ......................................................... 103
4.3.1 Carregamento força concentrada em barras ............................. 107

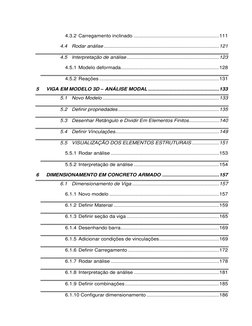

4.3.2 Carregamento inclinado ............................................................ 111
4.4 Rodar análise ................................................................................. 121
4.5 Interpretação de análise ................................................................. 123
4.5.1 Modelo deformada..................................................................... 128
4.5.2 Reações .................................................................................... 131
5 VIGA EM MODELO 3D – ANÁLISE MODAL .................................................. 133

5.1 Novo Modelo .................................................................................. 133
5.2 Definir propriedades ....................................................................... 135
5.3 Desenhar Retângulo e Dividir Em Elementos Finitos ..................... 140
5.4 Definir Vinculações......................................................................... 149
5.5 VISUALIZAÇÃO DOS ELEMENTOS ESTRUTURAIS ................... 151
5.5.1 Rodar análise ............................................................................ 153
5.5.2 Interpretação de análise ............................................................ 154
6 DIMENSIONAMENTO EM CONCRETO ARMADO ........................................ 157

6.1 Dimensionamento de Viga ............................................................. 157
6.1.1 Novo modelo ............................................................................. 157
6.1.2 Definir Material .......................................................................... 159
6.1.3 Definir seção da viga ................................................................. 165
6.1.4 Desenhando barra ..................................................................... 169
6.1.5 Adicionar condições de vinculações .......................................... 169
6.1.6 Definir Carregamento ................................................................ 172
6.1.7 Rodar análise ............................................................................ 178
6.1.8 Interpretação de análise ............................................................ 181
6.1.9 Definir combinações .................................................................. 185
6.1.10 Configurar dimensionamento ................................................... 186

6.2 Dimensionamento de Laje .............................................................. 192
6.2.1 Novo modelo ............................................................................. 192
6.2.2 Definir Material .......................................................................... 194
6.2.3 Definir seção da viga ................................................................. 200
6.2.4 Desenhando barra ..................................................................... 203
6.2.5 Adicionar condições de vinculações .......................................... 204
6.2.6 Definir Laje ................................................................................ 205
6.2.7 Dividir Laje Em Elementos Finitos ............................................. 209
6.2.8 Definir Carregamento ................................................................ 213
6.2.9 Coeficiente de torção da viga .................................................... 214
6.2.10 Rodar análise ........................................................................... 216
6.2.11 Interpretação de análise........................................................... 217
6.2.12 Dimensionamento .................................................................... 219

5

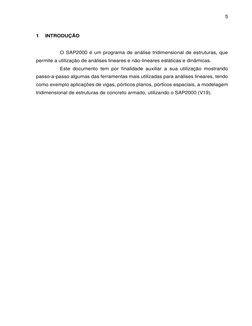

1 INTRODUÇÃO
O SAP2000 é um programa de análise tridimensional de estruturas, que

permite a utilização de análises lineares e não-lineares estáticas e dinâmicas.
Este documento tem por finalidade auxiliar a sua utilização mostrando
passo-a-passo algumas das ferramentas mais utilizadas para análises lineares, tendo
como exemplo aplicações de vigas, pórticos planos, pórticos espaciais, a modelagem
tridimensional de estruturas de concreto armado, utilizando o SAP2000 (V19).
6

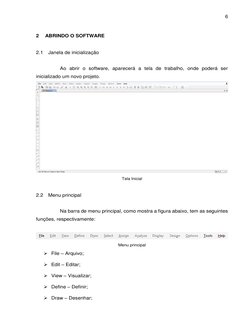

2 ABRINDO O SOFTWARE
2.1 Janela de inicialização
Ao abrir o software, aparecerá a tela de trabalho, onde poderá ser

inicializado um novo projeto.
Tela Inicial
2.2 Menu principal
Na barra de menu principal, como mostra a figura abaixo, tem as seguintes

funções, respectivamente:
Menu principal
 File – Arquivo;
 Edit – Editar;
 View – Visualizar;
 Define – Definir;
 Draw – Desenhar;
7
 Select – Selecionar;
 Assign – Atribuir;
 Analyze – Analisar;
 Display - Tela
 Design - Dimensionar
 Options – Opções;
 Tools – Ferramentas;
 Help – Ajuda.
8
2.2.1 File - Arquivo
Aba File
2.2.1.1 New Model – Novo Modelo
Nesta aba, pode-se iniciar um novo modelo com Templates que o software
oferece como padrão de inicialização, como mostra a figura abaixo. :
9

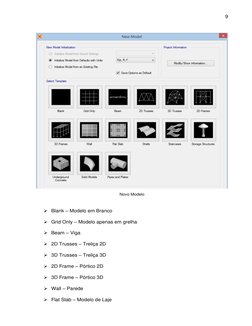

Novo Modelo
 Blank – Modelo em Branco
 Grid Only – Modelo apenas em grelha
 Beam – Viga
 2D Trusses – Treliça 2D
 3D Trusses – Treliça 3D
 2D Frame – Pórtico 2D
 3D Frame – Pórtico 3D
 Wall – Parede
 Flat Slab – Modelo de Laje

10
 Shells – Modelo de Casca
 Staircases – Modelo de Escadas
Em novo modelo de inicialização pode-se utilizar um modelo com unidades

padrão, como mostra a figura abaixo, ou utilizar um modelo existente de outro projeto.
Unidades de projeto
Ainda em novo modelo, pode-se descrever o projeto na caixa Project

Information, conforme figura abaixo:
11
Informações do novo projeto
2.2.1.2 Open – Abrir
Nesta aba, pode-se abrir os projetos executados anteriormente e fazer

novas alterações.
2.2.1.3 Import – Importar
O SAP2000 dispõe de vários tipos de formatos para a importação de um

novo projeto. Os mais utilizados são a importação de um arquivo de AutoCad, um
arquivo de Revit, arquivo no formato BIM – IFC.
12
Importar
2.2.1.4 Export – Exportar
O SAP2000 dispõe de vários tipos de formatos para a exportação do projeto

executado. Os mais utilizados são a exportação de um arquivo de AutoCad, um
arquivo de Revit, arquivo no formato BIM – IFC, planilhas em Excel.
13
Exportar
2.2.2 Edit – Editar
Nesta aba, pode-se editar os desenhos já inseridos, dividindo seus

elementos em pontos, barras, áreas dentre outros. Pode-se desfazer e refazer
qualquer tipo de comando, copiar, colar, mover, replicar, fazer uma extrusão dentre
outros.
14
Editar
2.2.3 View – Visualizar
Nesta aba, está inserindo os tipos de visualizações que irão aparecer na

tela de trabalho, como por exemplo modelo 3D ou 2D da estrutura, os eixos das
barras, as linhas de referências, dentre outros.
15
Visualizar
2.2.4 Define – Definir
Nesta aba, insere-se as propriedades geométricas das barras da estrutura,

o tipo de material, as combinações de carregamentos, tipos de carregamentos, dentre
outros.
16
Definir
2.2.5 Draw – Desenhar
Nesta aba, pode-se desenhar um elemento barra, um nó, uma área dentre
outros e acessar elementos de desenho como por exemplo intercessão de duas
barras, dentre outros comandos.
17
Desenhar
18
2.2.6 Select – Selecionar
Nesta aba, seleciona-se as barras pelo tipo de propriedade das barras do

projeto, por grupos criados, dentre outras funções.
Selecionar
Seleção por configurações
2.2.7 Assign – Atribuir
Aba mais importante do SAP 2000, nela atribui-se os tipos de vinculações

dos nós das estruturas, o tipo de propriedades dos elementos barras e placas, os
carregamentos nos nós, barras e placas, dentre outros.
19
Atribuir
2.2.8 Analyze – Analisar
Após configurado todos os elementos acima, nesta aba, irá se processar a

estrutura e analisar os esforços da estrutura, como por exemplo, momentos fletores,
cortantes, dentre outros.
20
Analisar
2.2.9 Display – Tela
Nesta aba, poderá se visualizar todos resultados após a estrutura

processada, como por exemplo, sua deformada, estrutura não deformada, animação
com deformações, esforços de tensões, momentos, cortantes e normais.
Tela
21
2.2.10 Design – Dimensionar
Nesta aba, pode-se dimensionar a estrutura a partir dos modelos, como por
exemplo, dimensionar a estrutura metálica, estrutura de concreto, perfis formados a
frio, dentre outros.
Dimensionar
2.2.11 Options – Opções
Nesta aba, encontra-se as configurações padrões de tela, como por

exemplo, modificar a cor de fundo da área de trabalho, modificar a cor das barras,
dentre outros.
22
Opções
2.2.12 Tools - Ferramentas
O SAP2000 permite que o usuário adicione plugins, na aba tools.
Ferramentas
23
2.2.13 Help – Ajuda
No software SAP2000 está toda a documentação de ajuda para o usuário,

assim como o número da licença do software, atualizações, dentre outros.
Ajuda
2.3 Barra de Ferramentas
O software SAP2000, como a maioria dos softwares, dispõe de uma barra

de ferramentas para acesso rápido dos comandos mais utilizados pelo usuário. Todos
os comandos de acesso rápido são encontrados no menu principal.
Barra de Ferramentas
24
3 MODELANDO ESTRUTURA 2D
3.1 Exemplo 1 - Viga bi apoiada
O modelo da viga está conforme a figura abaixo, com um vão de 5 metros:
Viga – Ftool
3.1.1 Novo modelo
Para iniciar um novo modelo, seleciona FILE-NEW MODEL, ou aperte a

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade KN, m, C, conforme
a figura abaixo, em seguida selecione a template Beam (Viga).
25
Novo Modelo
Surgirá uma nova aba, conforme a figura abaixo. Após preencher,

selecione OK.
Viga
 Number of Spans – Número de Vãos: Quantidade de vãos que a viga irá ter.
Neste caso, uma viga com dois apoios extremos, será apenas um vão.
 Span Length – Comprimento do Vão: Comprimento em que cada vão irá ter.
26
 Restraints – Vinculações: O software lança automaticamente as vinculações ao

final de cada nó que forma o vão. Neste caso, não iremos lançar nenhuma
vinculação automática, pois lançaremos manualmente posteriormente.
O software permite a visualização de duas vistas simultâneas. Neste

exemplo, utilizaremos apenas a vista XZ, conforme as figuras abaixo.
Tela de trabalho
Adicionar uma nova vista e Teclas de atalho para vistas

27
3.1.2 Adicionar condições de vinculações
Para adicionar as condições de vinculações nos nós, deve-se selecionar o

nó, clicando o mouse da esquerda para a direita, conforme a figura abaixo.
Modo de seleção
Nó selecionado
28
Para adicionar a vinculação, segue os passos Assign (Atribuir) -Joint (Nó)

-Restraints (Vinculação), conforme a figura abaixo:
Vinculação
Para o nó selecionado, conforme a figura do exemplo, será um apoio de

segundo gênero.
Tipos de vinculação
29
Fazendo o mesmo processo para o nó do outro lado, porem com um nó de

primeiro gênero, temos as vinculações definidas, conforme a figura abaixo.
Vinculações
3.1.3 Definir Carregamento
Para definir o carregamento, deve inicialmente adicionar um carregamento

padrão, selecionando Define (Definir) - Load Patterns (Carregamento Padrão),
conforme figura abaixo.
30
Carregamento
Neste exemplo, adicionaremos apenas um caso de carregamento.
Definir Carregamento
31
Para adicionar o carregamento distribuído na barra, deve seguir os

seguintes passos: Selecionar a barra e selecionar os comandos Assign (Atribuir) –
Frame Loads (Carregamentos Em Barras) – Distributed (Distribuída), conforme figura
abaixo.
Selecionando a barra
32
Carregamento distribuído
Selecionado conforme figura abaixo, o carregamento está inserido.

33
Carregamento
Carregamento inserido
34
3.1.4 Rodar análise
Para fazer a análise da estrutura deve-se seguir os seguintes passos

Analyze (Análise) – Run Analysis (Rodar Análise) ou utilizar a tecla de atalho F5,
Rodar análise
35
Para estrutura desde exemplo, iremos rodar apenas o caso de

carregamento Carregamento. Para rodar apenas ele, deve-se selecionar os outros
carregamentos e selecionar o comando Run/Do Not Run. Após esse processo,
seleciona o botão run now (rodar agora).
Rodar Agora
36
3.1.5 Interpretação de análise
Para mostrar os resultados, deve-se utilizar o comando de atalho, conforme

figura abaixo.
Resultados
Resultados nas barras

37
Esforços
Em componentes, temos os seguintes termos:

Axial Force – Força normal
Shear 2-2 - Cortante no eixo Y-Y
Shear 3-3 - Cortante no eixo Z-Z
Torsion – Torção
Moment 2-2 – Momento Y-Y
Moment 3-3 - Momento Z-Z

38
Neste exemplo, somente analisaremos o momento no eixo Z e cortante no

eixo Y, conforme figura abaixo.
Momento Fletor
Cortante
Para vermos detalhes da barra, podemos com o botão direito selecionar

em cima da barra, dessa forma, poderemos ver reações e todos os esforços da barra,
39
Elemento barra
Fazendo uma comparação com o Ftool, temos os mesmos resultados,

40
Momento Fletor
Esforço Cortante
3.2 Exemplo 2 – Viga com rótula
O modelo da viga está conforme a figura abaixo.
Viga exemplo
41
3.2.1 Novo modelo

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade t, m, C, conforme a
figura abaixo, em seguida selecione a template Blank (Vazio).
Novo Modelo

42
Tela de trabalho
3.2.2 Desenhando estrutura
Para desenhar a viga, utilizaremos as barras da lateral esquerda do

software, conforme a figura abaixo.
43
Barra Lateral
Iremos começar lançando os nós da estrutura, com a opção desenhar nó,

conforme a figura abaixo.
Desenhar nó
44
Selecione inicialmente em qualquer ponto, como nó inicial, conforme a

figura abaixo.
Primeiro nó
Em seguida, selecione o nó clicando uma vez com o botão direito e abrirá

uma janela, conforme a figura abaixo.
45
Nó selecionado
Para colocar o nó no eixo inicial, devemos selecionar a aba Location

(localização), e preencher conforme a figura abaixo e clicar em Ok.
46
Nó
Nó na origem
Após esses passos executados, clicamos novamente em desenhar um nó

e iremos preencher a aba que aparecer conforme a figura abaixo. Após feito isso, o
software tem que saber a partir que ponto o nó ira ser executado com a distância de
x de 1,5 metros. Selecionamos o nó da origem.
47
Novo nó
Novo nó
Após criar todos os nós conforme o exemplo, temos os seguintes nós:

48
Todos os nós
Após desenhar os nós, devemos desenhar as barras, com o comando

lateral Draw Frame/ Cable (Desenhar Barra/Cabo), desenhamos todas as barras da
esquerda para direita, nó por nó, conforme a figura abaixo.
Desenhar barra
Barras

49
Modo de seleção
Nó selecionado

50
Vinculação

terceiro gênero.
Fazendo o mesmo processo para os demais nós, temos, conforme a figura

abaixo.
51
Vinculações
3.2.4 Adicionar rótulas
Para adicionar as rótulas, deve-se selecionar a barra que será rotulada e

em seguidas seguir os seguintes passos, conforme a figura abaixo.
Barra selecionada
52
Releases (Liberar)
Como queremos rotular o final dessa barra, selecionamos conforme a figura

abaixo.
53
Liberar momento final da barra
Barra rotulada
Fazendo isso para a outra rótula, temos a estrutura a seguir:
Estrutura rotulada
54

Carregamento

55

abaixo.
56

57
Carregamento
Para adicionar o carregamento pontual, devemos selecionar o nó, e seguir

os seguintes passos, conforme a figura abaixo.
58
Adicionar força em nó
59
Força de 5t.
Força adicionada
60

Rodar análise
61

Rodar Agora
62

figura abaixo.
Resultados

63
Esforços


64

Momento Fletor
Cortante

65
Elemento barra
Fazendo uma comparação com os resultados obtidos no cálculo analítico,

temos os mesmos resultados, conforme figura abaixo.
66
3.3 Pórtico 2D
O modelo do pórtico está conforme a figura abaixo.

67
Pórtico exemplo
3.3.1 Novo modelo

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade t, m, C, conforme a
figura abaixo, em seguida selecione a template Blank (Vazio).
68
Novo Modelo

Tela de trabalho
69
3.3.2 Desenhando estrutura
Para desenhar a viga, utilizaremos as barras da lateral esquerda do

software, conforme a figura abaixo.
Barra Lateral
Iremos começar lançando os nós da estrutura, com a opção desenhar nó,

conforme a figura abaixo.
70
Desenhar nó
Selecione inicialmente em qualquer ponto, como nó inicial, conforme a

figura abaixo.
Primeiro nó
Em seguida, selecione o nó clicando uma vez com o botão direito e abrirá

uma janela, conforme a figura abaixo.
71
Nó selecionado
Para colocar o nó no eixo inicial, devemos selecionar a aba Location

(localização), e preencher conforme a figura abaixo e clicar em Ok.
72
Nó
Nó na origem
Após esses passos executados, clicamos novamente em desenhar um nó

e iremos preencher a aba que aparecer conforme a figura abaixo. Após feito isso, o
software tem que saber a partir que ponto o nó ira ser executado com a distância de
x de 3 metros. Selecionamos o nó da origem.
73
Novo nó
Após criar todos os nós conforme o exemplo, temos os seguintes nós:
Todos os nós
74
Após desenhar os nós, devemos desenhar as barras, com o comando

lateral Draw Frame/ Cable (Desenhar Barra/Cabo), desenhamos todas as barras da
esquerda para direita, nó por nó, conforme a figura abaixo.
Desenhar barra
Barras
75

Modo de seleção
Nó selecionado

76
Vinculação

terceiro gênero.
77
Fazendo o mesmo processo para os demais nós, temos, conforme a figura

abaixo.
78
Vinculações
3.3.4 Adicionar rótulas
Para adicionar as rótulas, deve-se selecionar a barra que será rotulada e

em seguidas seguir os seguintes passos, conforme a figura abaixo.
Barra selecionada
79
Releases (Liberar)
Como queremos rotular o final dessa barra, selecionamos conforme a figura

abaixo.
80
Liberar momento final da barra
Barra rotulada
Fazendo isso para a outra rótula, temos a estrutura a seguir:

81
Estrutura rotulada

82
Carregamento

83

abaixo.
84

85
Carregamento
Para adicionar o carregamento pontual, devemos selecionar o nó, e seguir

os seguintes passos, conforme a figura abaixo.
86
Adicionar força em nó
87
Força de 2t.
88
Força adicionada

Rodar análise
89

Rodar Agora
90

figura abaixo.
Resultados

91
Esforços


92
Neste exemplo, somente analisaremos o momento no eixo Z, conforme

figura abaixo.
Momento Fletor

93
Elemento barra
Fazendo uma comparação com os resultados obtidos no cálculo analítico,

temos os mesmos resultados, conforme figura abaixo.
94
95
4 MODELANDO ESTRUTURA 3D
4.1 Novo modelo

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade Tonf, m, C, conforme
a figura abaixo, em seguida selecione a template 3D Frame (Pórtico 3D).
Novo Modelo

selecione OK.
96
Pórtico 3D
 Number of Stories – Número de Andares: Quantidade de andares que o pórtico

irá ter.
 Number of Bays, X – Número de vãos em x: Quantidade de vãos que o pórtico

irá ter no eixo x.
 Number of Bays, Y – Número de vãos em y: Quantidade de vãos que o pórtico

irá ter no eixo y.
 Story Height – Altura do andar: Altura que cada andar do pórtico irá ter.
 Bay Width, X – Largura do vão, X: Largura de cada vão no eixo x.
 Bay Width, Y – Largura do vão, Y: Largura de cada vão no eixo y.
 Restraints – Vinculações: O software lança automaticamente as vinculações ao

final de cada nó que forma o vão. Neste caso, não iremos lançar nenhuma
vinculação automática, pois lançaremos manualmente posteriormente.

exemplo, utilizaremos a vista 3D, conforme a figura abaixo.
97
Tela de trabalho
4.2 Retirar linha de referência
Nas estruturas em 3D é mais limpo a tela de trabalho quando se retira as

linhas de referência. Para retirar, segue os seguintes passos View (Visualizar) – Show
Grid (Mostrar Grade) ou a tecla de atalho Ctrl + D, conforme figura abaixo.
Mostrar grade
98
Tela de trabalho sem grade
4.3 Definir Carregamento

99
Carregamento
100
4.3.1 Carregamento Triangular
Para adicionar o carregamento distribuído triangular na barra, deve seguir

os seguintes passos: Selecionar a barra e selecionar os comandos Assign (Atribuir) –
abaixo.
101
102
Carregamento
A opção Absolute Distance From End-I reconhece a barra selecionada e

atribui o carregamento na sua coordenada absoluta. Neste exemplo, temos que no
início da barra selecionada terá um carregamento 0 e no seu final a 2,5 metros de
comprimento, terá um carregamento de 1 tonelada, fazendo assim um carregamento
triangular.
103
4.3.2 Carregamento trapezoidal

abaixo.
104
105
106
Carregamento

atribui o carregamento na sua coordenada absoluta. Neste exemplo, temos que no
início da barra selecionada terá um carregamento de 2 t e no seu final a 2,5 metros
de comprimento, terá um carregamento de 4 tonelada, fazendo assim um
carregamento trapeizodal.
107
4.3.1 Carregamento força concentrada em barras

Frame Loads (Carregamentos Em Barras) – Point (Pontual), conforme figura abaixo.
108
109
Carregamento concentrado

110
Carregamento

atribuí o carregamento na sua coordenada absoluta. Para cada distância será
adicionada o carregamento solicitado.
111
4.3.2 Carregamento inclinado
Para adicionar um carregamento inclinado, deve-se rotacionar o eixo do nó

em que será aplicado a força inclinada. Para isso, deve seguir os seguintes passos,
conforme figura a seguir.
112
Configuração de display ou tecla de atalho Ctrl +W

113
Configuração de Display
Em Joint (Nó) deve-se marcar a opção Local Axes (Eixo Local), conforme
figura abaixo.
114
Eixo local
115
Visualização do eixo local dos nós da estrutura
Para inclinar o eixo de um nó especifico, seleciona o nó em questão,

116
Selecionar o nó
Definir eixo local

117
Definir a rotação no eixo Y em 30 graus.

118
Eixo rotacionado
Após rotacionar o eixo, insere-se o carregamento, conforme figura abaixo.

119
Atribuir força concentrada

120
Atribuir força
Em Coordinate System (Coordenada Do Sistema) deve-se selecionar local,

para atribuir a força no eixo local do nó selecionado.
121
Força inclinada lançada
4.4 Rodar análise

Rodar análise
122

Rodar Agora
123
4.5 Interpretação de análise

figura abaixo.
Resultados

124
Esforços


125

Momento Fletor
126
Cortante

127
Elemento barra
128
4.5.1 Modelo deformada
Forma deformada
129
Display de configuração
130
Estrutura deformada e não deformada
Repousando o mouse no nó tem-se os resultados obtidos por nó

131
4.5.2 Reações
Reações
132
Janela de Reações
Resultado das reações

133
5 VIGA EM MODELO 3D – ANÁLISE MODAL
Análise modal é o estudo das propriedades dinâmicas sob excitação por

vibrações. Corresponde a análise modal o campo de medições e a análise da resposta
da dinâmica estrutural ou de fluidos quanto excitados em todo o espectro de
frequência. Como resultado obtemos as frequências naturais da estrutura e seus
modos (formas assumidas pela estrutura em cada uma das frequências naturais). A
resposta dinâmica de uma estrutura excitada por uma força externa é comumente
chamada de resposta forçada.
5.1 Novo Modelo

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade KN, mm, C, conforme
a figura abaixo, em seguida selecione a template Grid Only (Grelha).
Novo Modelo
134

selecione OK.
Viga
 Number of Grid Lines – Número de linhas: Quantidade de linhas que a viga irá
ter em cada direção.
 Grid Spacing – Espaçamento das linhas: Espaçamento em que cada linha irá
ter.
 First Grid Line Location – Primeiro ponto em que a grelha ficará fixada.
135
Tela de trabalho
5.2 Definir propriedades
Para definir as propriedades clique no Menu Define (Definir) – Section

Properties (Propriedades Da Seção) -Area Sections (Área da seção), conforme a
figura abaixo.
Definir
136
Novo
Clique em Add New Section (Adicionar Nova Seção) para aparecer a

seguinte janela:
Proriedades da área de seção

137
No Section Name digite “ALMA”, selecione + Material Name, e aparecerá

uma janela, conforme figura a seguir.
Definir material
Clique em Add New Material (Adicionar Novo Material) para aparecer a

seguinte janela, após preencher corretamente, clique em OK:
138
Aço
Defina o Thickness (Espessura) igual a 20 mm tanto para Membrane

(Membrana) quanto para Bending (Flexão) e clique em OK.
Alma
139
Clique novamente em Add New Section e no Section Name digite “MESA”,

selecione o material A36 e defina o Thickness (Espessura) igual a 20 mm tanto Para
Membrane (Membrana) quanto para Bending (Flexão) e clique em OK → OK.
Mesa
Área definida
140
5.3 Desenhar Retângulo e Dividir Em Elementos Finitos
Clique no plano X-Y. Observe que o X-Y Plane @ Z=1000 estará ativo.
Plano X-Y
X-Y Z=1000
Clique em Draw - Draw Rectangular Area - selecione a opção MESA,

141
Desenhar Retângulo
Mesa
Selecionando Área
142
Selecione o elemento retangular criado dando um clique sobre o mesmo.

Clique no Menu Edit - Divide Areas para aparecer a seguinte janela. Preencha os
campos conforme figura abaixo e clique em OK.
Dividir Área
143
Dividir Área Selecionada

144
Área dividida
Selecione todos os objetos ou aperte (CTRL+A) e clique no Menu Edit –

Replicate ou a tecla de atalho Ctrl + R para aparecer a seguinte janela.
Replicar
145
Replicar
O comando acima possibilita a replicação dos objetos selecionas para um

nível inferior. Neste caso em exemplo, irá replicar para o nível Z=0, conforme figura a
seguir.
Z=0
Clique no plano X-Z. Observe que o X-Z Plane @ Y=400 estará ativo,
conforme figura a seguir.
146
Y=400
Queremos fixar em Y=200, para isso, clicamos no botão conforme figura a

seguir.
Setas para mudar posição
Y=200
Clique em Draw - Draw Rectangular Area - selecione a opção ALMA,

147
Alma
Objeto selecionado
Selecione o elemento retangular criado dando um clique sobre o mesmo.

Clique no Menu Edit - Divide Areas para aparecer a seguinte janela. Preencha os
campos conforme figura abaixo e clique em OK.
148
Dividir área
Área dividida
149
Estrutura 3D
5.4 Definir Vinculações
Segundo gênero
150
Apoio acima
Primeiro gênero
Apoio acima
151
Apoios inseridos
5.5 VISUALIZAÇÃO DOS ELEMENTOS ESTRUTURAIS
Clique no Menu View - Set Display Options - General - Extrude - View - Ok,
para visualizar os elementos com suas seções transversais preenchidas, conforme
figura a seguir.
152
Visualização da Viga
153

Rodar análise
154

Rodar Agora
Agora o programa executará a análise de vibrações livres da estrutura,

calculando períodos naturais e seus respectivos modos de vibração. Para mostrar os
resultados, deve-se utilizar o comando de atalho, conforme figura abaixo.
Resultados
155
Resultados nas barras - Shells
Esforços
156
Resultados
Resultados
157
6 DIMENSIONAMENTO EM CONCRETO ARMADO
Neste capitulo, será apresentado alguns dimensionamentos de concreto

armado, como exemplo: vigas e lajes.
6.1 Dimensionamento de Viga
6.1.1 Novo modelo

telha de atalho CTRL+N. Na aba que abrir, selecione a unidade KN, m, C, conforme
a figura abaixo, em seguida selecione a template Grid Only (Grelha).
Novo Modelo

selecione OK.
158
Grelha
Tela de trabalho, plano X-Z

159
6.1.2 Definir Material
Para definir o material deve-se seguir os seguintes passos, conforme figura

abaixo:
Definir material
160
Adicionar novo material
Concreto
161
C20
162
Barra de aço
163
CA-50
164
Materiais definidos
6.1.2.1 Calculadora SAP2000
O SAP2000 possui uma calculadora interna para cálculos rápidos. Para

usá-la, deve-se selecionar na aba de número, pressionar a tecla SHIFT + dois cliques
com o botão direito do mouse.
165
Calculadora
6.1.3 Definir seção da viga
Para definir a seção da viga deve-se seguir os seguintes passos, conforme

figura a seguir.
166
Seção da barra
Adicionar uma nova propriedade

167
Seção Retangular
Definindo seção
168
Configurando barra de aço
Configuração de barra
169
6.1.4 Desenhando barra
Desenhar barra
Barra 20x40

170
Modo de seleção
Nó selecionado

171
Vinculação

segundo gênero.
Fazendo o mesmo processo para o nó do outro lado, porem com um nó de

primeiro gênero, temos as vinculações definidas, conforme a figura abaixo.
172
Vinculações

173
Carregamento
174

abaixo.
175

176
Carregamento
177
Carregamento pontual
Carregamento lançado
178

Rodar análise
Opções
179
Plano 2D
180

carregamento DEAD. Para rodar apenas ele, deve-se selecionar os outros
Rodar Agora
181

figura abaixo.
Resultados

182
Esforços


183
Neste exemplo, somente analisaremos o momento no eixo Z, conforme

figura abaixo.
Momento Fletor

184
Elemento barra
185
6.1.9 Definir combinações
Combinação de carregamento
Adicionar novo combinação

186
Carga majorada
6.1.10 Configurar dimensionamento
O SAP2000 não possui a norma NBR6118:2014, mas tem as principais

normas mundiais, como por exemplo ACI 318 (Norma Americana), Eurocode (Norma
Européia). Para acessar as configurações de dimensionamento, deve-se seguir os
seguintes passos, conforme figura a seguir.
187
Configurações de concreto
Normas Cadastradas
188
A norma que utilizaremos, será a Eurocode 2-2004, e modificaremos

algumas modificações conforme figura abaixo.
Coeficiente do concreto
Selecionar casos de combinações

189
Adicionar combo
190
Dimesionar estrutura
Área de aço
Após dimensionar a estrutura, irá aparecer a área de aço que a viga

necessita, tanto para o positivo quanto negativo. Para ver mais detalhes do
dimensionamento, pode seguir com o mesmo procedimento de análise, clicando com
o botão direito na barra em questão.
191
Tabela de área de aço
Detalhes de dimensionamento
192
6.2 Dimensionamento de Laje
6.2.1 Novo modelo
Novo modelo
193
Modelo grelha
194
Plano XY
6.2.2 Definir Material
Para definir o material deve-se seguir os seguintes passos, conforme figura

abaixo:
195
Definir material
Adicionar novo material

196
Concreto
197
C25
198
Barra de aço
199
CA-50
200
Materiais definidos
6.2.3 Definir seção da viga
Para definir a seção da viga deve-se seguir os seguintes passos, conforme

figura a seguir.
Seção da barra
201
Adicionar uma nova propriedade
Seção Retangular
202
Definindo seção
203
6.2.4 Desenhando barra
Desenhar barra
Barra 20x50
204

Vinculação

segundo gênero.
205
Vinculações
6.2.6 Definir Laje

206
Definir seção
Adicionar nova seção

207
Dados da laje
208
Desenhar Área
Clicando no meio da laje

209
6.2.7 Dividir Laje Em Elementos Finitos
Clicando no meio da laje

210
Dividir área
211
Divisao em elementos 20x20

212
2D
213
3D
Apenas peso proprio

214
6.2.9 Coeficiente de torção da viga
Modificar
215
15% coeficiente de torção

216

Rodar análise

carregamento DEAD. Para rodar apenas ele, deve-se selecionar os outros
217
Rodar Agora

figura abaixo.
Resultados
Resultados da laje
218
Esforços
Momento Fletor
219
6.2.12 Dimensionamento
Laje
Armadura em X, inferior.
0,5 cm²/m

SAP2000 - Apostila PDF

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

SAP2000 - Apostila PDF

Enviado por

Direitos autorais:

Formatos disponíveis

SUMÁRIO

2.2 Menu principal .................................................................................... 6

2.2.1 File - Arquivo ................................................................................. 8

2.2.2 Edit – Editar ................................................................................. 13

2.2.3 View – Visualizar ......................................................................... 14

2.2.4 Define – Definir ............................................................................ 15

2.2.5 Draw – Desenhar......................................................................... 16

2.2.6 Select – Selecionar...................................................................... 18

2.2.7 Assign – Atribuir .......................................................................... 18

2.2.8 Analyze – Analisar ....................................................................... 19

2.2.9 Display – Tela .............................................................................. 20

2.2.10 Design – Dimensionar ................................................................ 21

2.2.11 Options – Opções ...................................................................... 21

2.2.12 Tools - Ferramentas .................................................................. 22

2.2.13 Help – Ajuda .............................................................................. 23

2.3 Barra de Ferramentas ...................................................................... 23

3 MODELANDO ESTRUTURA 2D ....................................................................... 24

3.1.1 Novo modelo ............................................................................... 24

3.1.2 Adicionar condições de vinculações ............................................ 27

3.1.3 Definir Carregamento .................................................................. 29

3.1.5 Interpretação de análise .............................................................. 36

3.2 Exemplo 2 – Viga com rótula ........................................................... 40

3.2.1 Novo modelo ............................................................................... 41

3.2.2 Desenhando estrutura ................................................................. 42

3.2.3 Adicionar condições de vinculações ............................................ 48

3.2.4 Adicionar rótulas .......................................................................... 51

3.2.5 Definir Carregamento .................................................................. 54

3.2.6 Rodar análise .............................................................................. 60

3.2.7 Interpretação de análise .............................................................. 62

3.3 Pórtico 2D ........................................................................................ 66

3.3.1 Novo modelo ............................................................................... 67

3.3.2 Desenhando estrutura ................................................................. 69

3.3.3 Adicionar condições de vinculações ............................................ 75

3.3.4 Adicionar rótulas .......................................................................... 78

3.3.5 Definir Carregamento .................................................................. 81

3.3.6 Rodar análise .............................................................................. 88

3.3.7 Interpretação de análise .............................................................. 90

4 MODELANDO ESTRUTURA 3D ....................................................................... 95

4.2 Retirar linha de referência ................................................................ 97

4.3 Definir Carregamento ....................................................................... 98

4.3.1 Carregamento Triangular .......................................................... 100

4.3.2 Carregamento trapezoidal ......................................................... 103

4.3.1 Carregamento força concentrada em barras ............................. 107

4.4 Rodar análise ................................................................................. 121

4.5 Interpretação de análise ................................................................. 123

4.5.1 Modelo deformada..................................................................... 128

4.5.2 Reações .................................................................................... 131

5 VIGA EM MODELO 3D – ANÁLISE MODAL .................................................. 133

5.2 Definir propriedades ....................................................................... 135

5.3 Desenhar Retângulo e Dividir Em Elementos Finitos ..................... 140

5.4 Definir Vinculações......................................................................... 149

5.5 VISUALIZAÇÃO DOS ELEMENTOS ESTRUTURAIS ................... 151

5.5.1 Rodar análise ............................................................................ 153

5.5.2 Interpretação de análise ............................................................ 154

6 DIMENSIONAMENTO EM CONCRETO ARMADO ........................................ 157

6.1.1 Novo modelo ............................................................................. 157

6.1.2 Definir Material .......................................................................... 159

6.1.3 Definir seção da viga ................................................................. 165

6.1.4 Desenhando barra ..................................................................... 169

6.1.5 Adicionar condições de vinculações .......................................... 169

6.1.6 Definir Carregamento ................................................................ 172

6.1.7 Rodar análise ............................................................................ 178

6.1.8 Interpretação de análise ............................................................ 181
