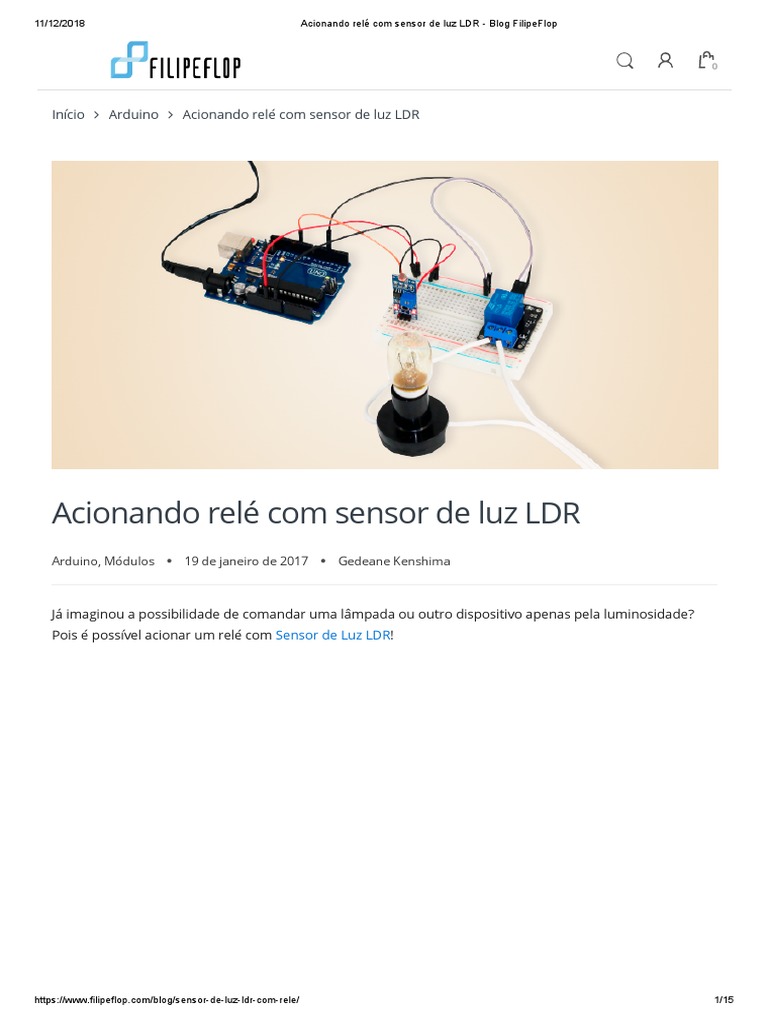

Acionando relé com sensor de luz LDR

Arduino, Módulos 
19 de janeiro de 2017 
Gedeane Kenshima

Já imaginou a possibilidade de comandar uma lâmpada ou outro dispositivo apenas pela luminosidade?
Pois é possível acionar um relé com Sensor de Luz LDR!

https://www.filipeflop.com/blog/sensor-de-luz-ldr-com-rele/ 1/15
11/12/2018 Acionando relé com sensor de luz LDR - Blog FilipeFlop

O nome LDR vem da abreviatura de Light Dependent Resistor, que traduzindo é Resistor Dependente de
Luz. LDR é nada mais que uma resistência que varia conforme a incidência de luz sobre ele. Usando com
um circuito divisor de tensão, você tem valores maiores ou menores de saída, fazendo assim que a
luminosidade seja calculada.

Para facilitar o uso deste componente, temos o Sensor de Luminosidade LDR montado em módulo, com
saídas digital e analógica, pronto para utilização em seus projetos.

A saída digital (D0) você tem valores apenas 0 e 1, ou seja, se há luminosidade ou não. Para con gurar a
intensidade desejada, há um trimpot ( gura abaixo) para este ajuste.

https://www.filipeflop.com/blog/sensor-de-luz-ldr-com-rele/ 2/15
11/12/2018 Acionando relé com sensor de luz LDR - Blog FilipeFlop

Nesse post, vamos fazer um projeto para acionamento de uma lâmpada incandescente.

Materiais

1 Placa Uno R3 + cabo USB

1 Sensor de luz LDR
1 módulo Relé 1 canal
1 lâmpada (incandescente, uorescente ou outra carga AC)
jumpers macho-macho e macho-fêmea
1 cabo com tomada

Circuito relé com sensor de luz LDR

Realize as conexões conforme circuito a seguir:

Para conexão da carga AC (lâmpada ou outro dispositivo, consulte o artigo sobre controle de lâmpada com
Módulo Relé aqui.

https://www.filipeflop.com/blog/sensor-de-luz-ldr-com-rele/ 3/15
11/12/2018 Acionando relé com sensor de luz LDR - Blog FilipeFlop

Usaremos o pino de leitura digital do sensor, que vai indicar se há luz ou não. O ajuste do nível desejado
pode ser feito através do trimpot localizado no próprio sensor.

Programação do sensor de luz

O sketch para acionamento da lâmpada é:

https://www.filipeflop.com/blog/sensor-de-luz-ldr-com-rele/ 4/15
11/12/2018 Acionando relé com sensor de luz LDR - Blog FilipeFlop

1 const int sensor_ldr = 10; // pino de leitura digital do sensor

2 const int rele = 4; // pino de comando do modulo rele
3
4 void setup() {
5 // define o pino relativo ao rele de saida
6 pinMode(rele, OUTPUT);
7 // define o pino relativo ao sensor como entrada digital
8 pinMode(sensor_ldr, INPUT);
9 }
10
11 void loop() {
12 // lê o estado do sensor e armazena na variavel leitura
13 int leitura = digitalRead(sensor_ldr);
14
15 // verifica se há luz ambiente. Se não houver, aciona rele
16 if (leitura == LOW) {
17 // aciona rele (obs: este rele é acionado em nivel LOW)
18 digitalWrite(rele, LOW);
19 } else {
20 // desliga rele
21 digitalWrite(rele, HIGH);
22 }
23 }

Veri que as conexões da carga AC com o relé. Quando não houver luz ambiente, o relé será acionado e
consequentemente acionando a lâmpada. Fique à vontade para escolher qual será sua carga AC, podendo
ser um eletrodoméstico, eletro portátil entre outros.

Gostou do projeto relé com sensor de luz LDR? Deixe seu comentário logo abaixo. Em caso de dúvidas,
caso queira trocar uma ideia, ou até mesmo dividir seu projeto, acesse nosso Fórum!
