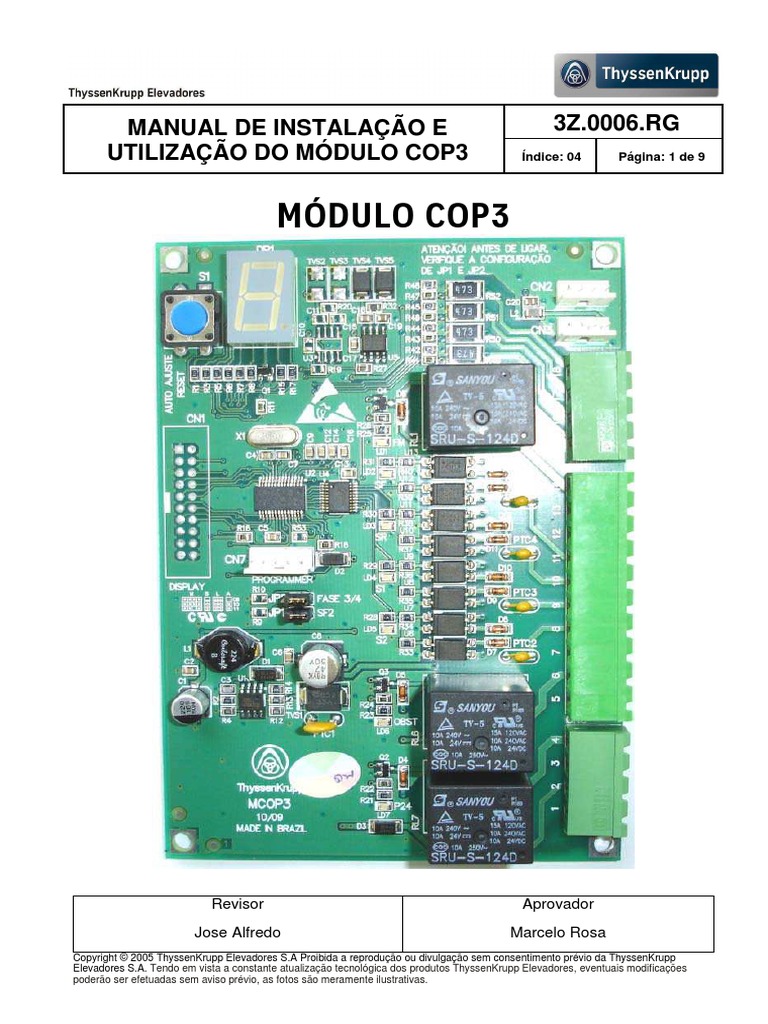

MANUAL DE INSTALAÇÃO E 3Z.0006.
RG
UTILIZAÇÃO DO MÓDULO COP3 Índice: 04 Página: 1 de 9
MÓDULO COP3
Revisor Aprovador
Jose Alfredo Marcelo Rosa
Copyright © 2005 ThyssenKrupp Elevadores S.A Proibida a reprodução ou divulgação sem consentimento prévio da ThyssenKrupp
Elevadores S.A. Tendo em vista a constante atualização tecnológica dos produtos ThyssenKrupp Elevadores, eventuais modificações
poderão ser efetuadas sem aviso prévio, as fotos são meramente ilustrativas.
MANUAL DE INSTALAÇÃO E 3Z.0006.RG
SUMÁRIO
1. Objetivo ---------------------------------------------------------------------------------------------------------- 3
2. Instruções ------------------------------------------------------------------------------------------------------- 3
3. Procedimento para Ajuste da MCOP3: -------------------------------------------------------------------- 5
4. Inversão do Sinal RAP ---------------------------------------------------------------------------------------- 6
5. Linhas da MCOP ------------------------------------------------------------------------------------------------ 9
6. Histórico de Revisões ----------------------------------------------------------------------------------------- 6
Revisor Aprovador
Copyright © 2005 ThyssenKrupp Elevadores S.A Proibida a reprodução ou divulgação sem consentimento prévio da ThyssenKrupp
Elevadores S.A. Tendo em vista a constante atualização tecnológica dos produtos ThyssenKrupp Elevadores, eventuais modificações
poderão ser efetuadas sem aviso prévio, as fotos são meramente ilustrativas.
1. Objetivo
Informar ao técnico de campo os procedimentos necessários ao utilizar o módulo MCOP3 em

substituição aos módulos:
• 3Y.0591.RG.1 14058.1 MODULO COPV3F
• 3Y.0591.RG.2 14528.7 MODULO COPV3F P/SERIAL FULL
• 3Y.0591.SG.1 18741.8
• 3Y.0591.SG.2 18581.7
• 3Y.0591.SG.3 20792.6
• 3Y.0591.SG.4 31980.3
2. Instruções
Ao utilizar o módulo MCOP3 (3Z.0598.CX.1 / 88692.0) deve-se atentar em qual conjunto de

operador de porta o mesmo será utilizado, dependendo do conjunto se faz necessário configurar os
jumpers ANTES DE LIGAR O MÓDULO.
a. Conjuntos 3Y.6503.EP.1 à EP.6 (Em substituição MCOP 3Y.0591.RG.1 e RG.2)
1 2 1 2
JP1 JP2
b. Conjuntos 3X.6503.MY.1 à MY;10, 3Y.6503.FK.1 e FK.2; 3Y.6503.GM.1 à GM.4 (Em

substituição MCOP 3Y.0591.SG.1)
1 2 1 2
JP1 JP2
c. Conjuntos 3Y.6503.EP.7 à EP.12 (Em substituição MCOP 3Y.0591.SG.2 e SG.3)
1 2 1 2
JP1 JP2
Revisor Aprovador
Copyright © 2005 ThyssenKrupp Elevadores S.A
Proibida a reprodução ou divulgação sem consentimento prévio da ThyssenKrupp Elevadores S.A
Sendo que:
1 2
JP COM JUMPER
1 2
JP SEM JUMPER
d. Quando for utilizada como COPV3F (3Y.0591.RG.1/2), será necessário alterar as linhas do
conector K5, conforme descrito abaixo:
3Z.0598.CX 3Y.0591.RG
CN5:14 -
CN5:13 -
CN5:12 K5:11
CN5:11 K5:12
CN5:10 K5:10
CN5:9 K5:8
CN5:8 K5:6
CN5:7 -
CN5:6 -
CN5:5 -
e. É necessário alterar os seguintes parâmetros para evitar que a porta bata na abertura e no
fechamento
Inversor Parâmetro Valor

n11 18
Yaskawa n14 20
n21 0.4
n23 0.4
P17 d 18.0
P23 d 20.0
Danfoss
P11 d 0.30
P13 d 0.30
P101 0.5
P103 0.5
WEG-08
P121 18
P127 20
Revisor Aprovador
P101 0.5
P103 0.5
WEG-10/100
P121 18
P127 20
HSP 36.0
SP4 20
Telemecanique
dEC 0.5
dE2 0.5
f. Em substituição aos botões AP/FP temos o botão “reset” (S1) que após a finalização do auto-
ajuste pode ser utilizado para a inversão do sentido da porta.
3. Procedimento para Ajuste da MCOP3:

CN2 = K2
Botão RESET
CN3 = K3
CN4 = K4
CN5 = K5
CN6 = K6
Figura 1 – MCOP3
a. Posicione o elevador a uma altura que facilite o acesso a caixa de plugação em cima da cabina
onde se localiza a MCOP;
b. Coloque a chave presente na caixa de plugação para o modo inspeção;
c. O botão STOP NÃO deve estar acionado;
d. Desligue os disjuntores da MCOP e do Inversor;
e. Religue o disjuntor do Inversor e espere ele se inicializar;
Revisor Aprovador
f. Pressione e mantenha pressionado o botão reset da MCOP e religue o disjuntor da MCOP. Neste
momento o módulo MCOP3 exibirá as letras “r A P” serão exibidas em sequência no
display, indicando que a rotina de configuração da polaridade do sinal RAP foi iniciada. A porta
deverá permanecer parada. A sequência de inversão do sinal descrita no item 4 deverá ser
concluída para continuar com o processo de auto-ajuste.
4. Inversão do Sinal RAP
A sequência de operações descrita a seguir é utilizada para configuração da lógica do sinal RAP
durante o auto-ajuste da porta de cabina. Este procedimento é aplicável a módulos MCOP3 com
versão de firmware igual ou superior à V02.
a. Selecionar a chave do quadro de comando para “Resgate/Manutenção”.

b. Desnivelar o elevador para ter acesso ao operador de porta, respeitando o procedimento de
acesso ao topo da cabina.
c. Abrir a porta de pavimento.
d. Desligar os disjuntores DJ1 (24V) e DJ2 (220V) da caixa de plugação.
e. Abrir parcialmente a porta de cabina.
f. Ligar somente o disjuntor DJ2 (220V) da caixa de plugação.
g. O inversor deverá ligar, mas o MCOP ainda não.
h. Pressionar o botão “SO” da caixa de plugação e manter pressionado até o final do processo de
auto-ajuste.
i. Pressionar o botão “S1” do MCOP e manter pressionado.
j. Ligar o disjuntor DJ1 (24V) ainda com o botão “S1” do MCOP e o botão “SO” da caixa de
plugação pressionados.
k. Neste momento o MCOP deverá ligar e as letras “r A P” serão exibidas em sequência no
display, indicando que a rotina de configuração da lógica do sinal RAP foi iniciada.
l. Soltar o botão “S1” do MCOP. A porta deverá permanecer parada.
Revisor Aprovador
m. Em seguida será exibido o número “0”, indicando que o sinal RAP está configurado para fechar
a porta com nível lógico “0”.
n. Enquanto o display estiver exibindo “0” é possível pressionar o botão “S1” do MCOP para
alterar a lógica do sinal. O display deverá exibir “1”, indicando que o sinal RAP foi configurado
para fechar a porta com nível lógico “1”.
o. Cada vez que o botão for pressionado a lógica será invertida, mudando de “0” para “1” e de
“1” para “0”.
p. Configura-se esta lógica em 0 ou em 1 na COP conforme a configuração do software da MCP da
obra. Com o TLS na MCP, acesse o menu “configurações – fixas – outras”, e, com as teclas
▲/▼, encontre a tela correspondente à lógica do sinal RAP configurada na MCP.
Na COP, a informação correspondente à lógica do sinal RAP é mostrada do ponto de vista do

fechamento da porta.
A MCP mostra a informação do ponto de vista da abertura da porta:
Sinal RAP Sinal PAP

ou
0= abrir porta 1= abrir porta
Se a tela TLS MCP mostra “0”, configura-se “1” na COP; se mostra “1”, configura-se “0”.
SELECIONANDO “1”:
a. Quando o display exibir “1” solte o botão “S1” do MCOP e aguarde alguns segundos.
b. Espere até que a porta feche totalmente e confirme o fechamento.
c. Pressione o botão “S1” do MCOP e mantenha pressionado até a porta abrir totalmente e o
display exibir a letra “A”, iniciando o auto-ajuste.
d. Solte o botão “S1” do MCOP3 e solte o botão “SO” da caixa de plugação.
e. Aguarde o fechamento da porta e verifique se o display exibe a letra “F”.
f. O processo de auto-ajuste e configuração do sinal RAP está concluído.
Revisor Aprovador
SELECIONANDO “0”:
a. Quando o display exibir “0” solte o botão “S1” do MCOP e aguarde alguns segundos.
b. Ao sair o “0” do display pressione o botão “S1” do MCOP3 e mantenha pressionado.
c. Espere até que a porta feche e abra totalmente, até o display exibir a letra “A”.
d. Solte o botão “S1” do MCOP3 e o botão “SO” da caixa de plugação.
e. Aguarde o fechamento total da porta e verifique se o display exibe a letra “F”.
f. O processo de auto-ajuste e configuração do sinal RAP está concluído.
Revisor Aprovador
5. Linhas da MCOP
CONECTOR BORNE LINHA TENSÃO SITUAÇÃO UTILIZAÇÃO

selecionado 1 durante r A P
Quando a porta estiver
0vcc
aberta ou abrindo
Quando a Porta estiver
24vcc
fechando ou fechada Comando que abre e fecha
18 RAP
selecionado 0 durante r A P porta
Quando a porta estiver
0vcc
CN4 ou K4 fechando ou fechada
Quando a Porta estiver
24vcc
abrindo ou aberta
17 - - - -
0vcc Porta de Cabina Aberta Trinco de Portas de Cabinas
16 P27A (contato GSA) (porta
24vcc Porta de Cabina Fechada principal e oposta)
0vcc Nudding desoperado
15 NUD Nudding
24vcc Nudding operado
0vcc Freio desacionado
14 FM Acionamento do freio
24vcc Freio acionado
0vcc Disjuntor DJ13 desligado Linha de alimentação
13 T1+A
24vcc Disjuntor DJ13 ligado (+24vcc)
12 SC - Sinais do Inversor
11 SF - Sinais do Inversor
10 SR - Sinais do Inversor
CN5 ou K5
9 S1 - Sinais do Inversor
8 S2 - Sinais do Inversor
7 EPP - - Não Utilizado
0vcc Porta Obstruída
6 FOT1 Foto Célula da Porta Oposta
24vcc Porta Livre
0vcc Porta Obstruída
5 FOT Foto Célula
24vcc Porta Livre
4 T1+A
0vcc Porta Aberta Contato de fim de curso da
3 P24
24vcc Porta Fechada abertura de porta
CN6 ou K6
2 T1+A
Linha de alimentação
1 T100 0vcc Referência
negativa
Revisor Aprovador
6. Histórico de Revisões
LAP ÍNDICE DESCRIÇÃO RESPONSÁVEL

0424/11 00 Liberação. Rodrigo Kalil
0648/11 01 Inclusão do item 2.f. Rodrigo Kalil
0039/14 02 Inclusão do item 3 “Inversão do Sinal RAP”. João Martins
0640/14 03 Acrescentado ajuste WEG100/Corrigido Rafaell / Jose Alfredo
informação de programação do RAP
Em caso de dúvida consulte o Departamento de Engenharia de Campo (DECA).
