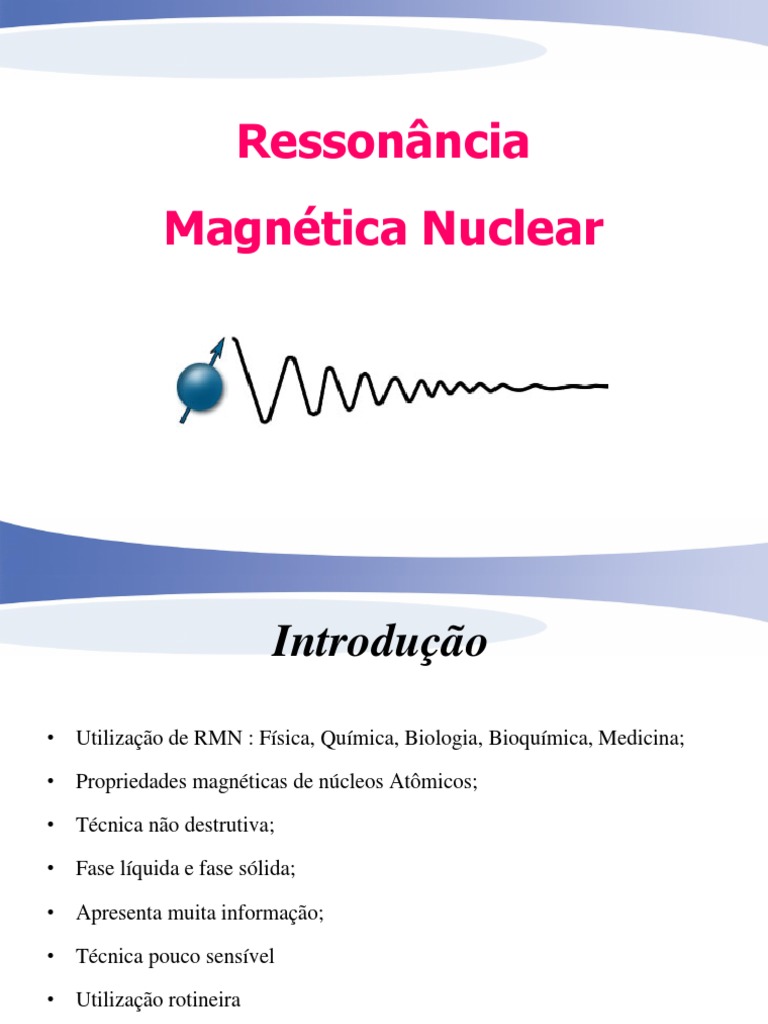

Magnética Nuclear
1
Introdução
• Utilização de RMN : Física, Química, Biologia, Bioquímica, Medicina;
• Utilização rotineira
2
Introdução
A Espectroscopia é uma técnica de análise da estrutura das moléculas,
geralmente com base nas diferenças de absorção de radiação
eletromagnética.
3
Interação
“A realização de um experimento de RMN pressupõe a existência
de uma interação entre o
núcleo atômico e os campos eletromagnéticos presentes nas
suas vizinhanças, tais como os que
existem em uma molécula ou em uma rede cristalina ou ainda os
de origem externa”
4
Interação= momentos multipolares eletromagnéticos do núcleo
5
Spin nuclear= energia magnética nuclear = 2I + 1,
6
Particulas subatomicas podem ser imaginadas [eletrons,
protons (=nucleons) e neutrons] as spinning (girando) sobre
seus eixos.
7
8
9
Ressonância magnética nuclear (RMN)
Introdução
11
Spins nucleares
A irradiação da amostra na
frequência exata para igualar
a diferença de energia entre
os estados α e β produz a
ressonância, isto é,
absorção de enrgia ΔE,
quando um hidrogênio β
“inverte-se” e passa ao
estado de spin α.
12
No estado normal,
a orientação dos spins é aleatória
13
Na presença de um campo magnético,
os spins se orientam na direção do campo
B0 N
S
Nº quântico magnético
14
Os spins tambem precessam ao redor do campo
Precessão – inclinação do eixo
B0
http://www.youtube.com/watch?v=cquvA_IpEsA&feature=fvwrel
http://www.youtube.com/watch?v=s0sUNRtteVk
15
Ressonância magnética nuclear (RMN)
Quando a emissão de RF é desligada, os protons tendem a retornar
ao estado de menor energia. Esta “relaxação” ao estado onde seus
spins ficam paralelos ao campo magnetico estático, produz uma
pequena quantidade de radiação RF, a qual é detectada como o sinal
do RMN.
2 constantes de tempo diferentes sao tipicamente observadas:
17
Quando a aquisição ( AQ) é terminada, se da
um novo pulso de rf e se mede de novo a
relaxação.
O FID obtido se soma a anterior.
A cada 2-3 min registramos um FID que
somamos ao anterior. Ao fim de 1 h por
exemplo, temos somado 1200-1800 FID,
dependendo da AQ. Isto faz com que se
possa obter espectros com pequenas
quantidades de amostra (1 mg) e de núcleos
de pequena abundancia natural (como o
13C).
18
Jean Baptiste Joseph Fourier
21/03/1768 (Auxerre)
16/05/1830 (Paris)
A aplicação da
Transformada de
Fourier, proporcionou
velocidade dessa
técnica, como também,
o acúmulo de múltiplos
pulsos do mesmo
espectro aumenta a
sensibilidade.
As frequências vão se acumulando em um Decaimento Livre de Indução (FID) e
podem ser reveladas em espectro, mediante uma operação matemática: transformada
de Fourier (FT). Após a aplicação da equação integral completa FT a cada ponto do
FID, se obtém um novo conjunto de pontos, que é o verdadeiro espectro.
19
Ressonância magnética nuclear (RMN)
Finalmente, o espectro...
frequencia
21
Blindagem Magnética
➢ A posição de uma absorção na RMN também chamada de Deslocamento
Químico, depende da densidade de elétrons em torno do hidrogênio.
22
Prótons em uma molécula
Maior blindagem,
absorve em campo forte
Menor blindagem,
absorve em campo fraco
23
Qual o efeito da blindagem sobre a posição relativa
de uma absorção de RMN?
24
Porque um espectro de RMN tem vários sinais?
Consequentemente, o deslocamento químico é função do núcleo e seu ambiente
químico
HO-CH2-CH3
25
e ainda…a área ou altura dos sinais é proporcional a quantidade
de núcleos:
Integração das áreas dos sinais = nº de hidrogenios
HO-CH2-CH3
A área sob cada sinal em um
espectro de RMN de 1H é 3
proporcional ao número de
átomos de hidrogênio que
produzem esse sinal.
2
1
26
Sinais de RMN
• O número de sinais mostra quantos tipos diferentes de hidrogênios (prótons) estão
presentes.
27
Sinais de RMN
28
Sinais de RMN
Desblindagem cumulativa nos
clorometanos
29
Sinais de RMN
30
Sinais de RMN
Ex: Em que faixa de ppm você esperaria encontrar os prótons de: (a) acetona
(CH3COCH3) e (b) etanol?
a) A acetona é uma cetona tendo átomos de hidrogênio nos carbonos adjacentes ao seu
grupo carbonila.
➢ As cetonas são listadas na Tabela 9.1 como uma subestrutura representativa cujos prótons
têm uma faixa de deslocamento químico de 2,1–2,6 ppm. Assim, esperamos o sinal de
RMN de prótons da acetona no intervalo de 2,1–2,6 ppm. Haverá um sinal para todos os
átomos de hidrogênio na acetona porque, devido à rotação livre, eles podem ocupar
ambientes magnéticos equivalentes em um dado instante qualquer.
b) É esperado que o etanol apresente três sinais no RMN de próton, um para cada um dos
seus três ambientes de hidrogênio distintos. O etanol contém um próton de hidroxila de
álcool, que a Tabela 9.1 lista na faixa de 0,5–6,0 ppm; dois prótons no carbono adjacente ao
grupo hidroxila, que, de acordo com a Tabela 9.1 esperamos no intervalo de 3,3–4,0 ppm; e
um grupo metila que não está ligado a nenhum grupo funcional, que, como um grupo alquila
primário, deve aparecer no intervalo de 0,8–1,2 ppm.
31
adicionalmente, os sinais se desdobram em função dos
núcleos vizinhos:
HO-CH2-CH3
32
Acoplamento (Desdobramento do Sinal)
33
Acoplamento (Desdobramento do Sinal)
O acoplamento é provocado pelo efeito magnético de átomos de hidrogênio não
equivalentes que estão a uma distância de 2 ou 3 ligações dos hidrogênios que
produzem o sinal.
34
Acoplamento (Desdobramento do Sinal)
O acoplamento é provocado pelo efeito magnético de átomos de hidrogênio não
equivalentes que estão a uma distância de 2 ou 3 ligações dos hidrogênios que
produzem o sinal.
35
36
Acoplamento (Desdobramento do Sinal)
37
Acoplamento (Desdobramento do Sinal)
EX: Apresente o número de picos esperados para o acoplamento do
etanol no espectro RMN de 1H:
Solução
38
Acoplamento (Desdobramento do Sinal)
EX: Apresente o número de picos esperados para o acoplamento do
etanol no espectro RMN de 1H:
Solução
1. No etanol existem prótons em três ambientes distintos;
assim, esperamos três sinais.
39
Acoplamento (Desdobramento do Sinal)
4. As áreas relativas dos sinais são 1 : 2 : 3, de acordo com o número de prótons que
produzem cada sinal, o que indicamos como 1H, 2H e 3H no nosso esboço.
40
Acoplamento (Desdobramento
A divisão do sinal do Sinal)
Picos
41
Vamos interpretar o espectro de RMN de 1H para um
composto com fórmula molecular C3H7Br.
A divisão do sinal 1. Primeiramente, observamos
que existem três sinais distintos,
com deslocamentos químicos de
aproximadamente δ 3,4, 1,8 e
1,1.
42
Vamos interpretar o espectro de RMN de 1H para um
composto com fórmula molecular C3H7Br.
4. Avaliamos agora a multiplicidade dos sinais. O sinal em δ 3,4 é um tripleto, indicando
que existem dois átomos de hidrogênio no carbono adjacente.
4.1. Uma vez que esse sinal está em uma frequência significativamente maior (δ 3,4) do
que os outros e tem um valor de integral sugerindo dois hidrogênios, concluímos que esse
sinal é do grupo CH2Br, e que ele está próximo a um grupo CH2.
43
Vamos interpretar o espectro de RMN de 1H para um
composto com fórmula molecular C3H7Br.
44
EX2: Que composto com fórmula C3H6Cl2 é consistente com o espectro de RMN
de 1H mostrado na Fig. Interprete os dados associando cada aspecto do espectro
com a estrutura que você propuser. (Em outras palavras, explique como os
deslocamentos químicos, áreas do sinal e padrões de desdobramento suportam sua
conclusão.)
45
EX2: Solução
50
Deslocamento Químico ()
Por que foi escolhido TMS como padrão
interno?
(TMS) = 0 ppm
1. Contem 12 protons equivalentes, altamente blindados – fornece apenas um sinal, e pode
ser usado em pequenas quantidades,
2. É quimicamente inerte, magneticamente isotropico e não-associante,
3. Possui baixo PE (26,5 ºC)
51
DESLOCAMENTO QUÍMICO
O deslocamento químico é
independente da frequência em
que opera o espectrômetro
52
DESLOCAMENTO QUÍMICO
53
54
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
▪ Uma maneira simples de decidir se dois ou mais prótons de um dado composto têm
equivalência de deslocamento químico é substituir cada hidrogênio, por sua vez, por
algum outro grupo. O grupo pode ser real ou imaginário.
55
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
Considere o 2-metilpropeno como exemplo:
56
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
Faça uma análise semelhante para o 1,4-dimetilbenzeno e mostre quantos
sinais em 1H RMN?
57
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
Considere o 2-metilpropeno como exemplo:
58
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
✓ Se a substituição dos hidrogênios por um átomo diferente leva a compostos
diferentes, os hidrogênios são chamados de heterotópicos.
Substituindo qualquer um dos dois hidrogênios do CH2 pelo cloro produz-se o 1,1-
dicloroetano, enquanto a substituição de qualquer um dos três hidrogênios do CH3 produz
um composto diferente,
O cloroetano, portanto, possui dois conjuntos de hidrogênios que são heterotópicos entre
eles, os hidrogênios do CH3 e os hidrogênios do CH2. Os hidrogênios dos dois conjuntos não
têm deslocamento químico equivalente e o cloroetano apresenta dois sinais na RMN de 1H.
59
DESLOCAMENTO QU[MICO EQUIVALENTE E
PRÓTONS NÃO-EQUIVALENTES
EX3: Considere o 2-metilpropeno determine se eles são homotópicos ou
heterotópicos?
60
Área dos Sinais
61
Área dos sinais
62
Multiplicidade dos sinais
Acoplamento de Spins
63
Multiplicidade:Acoplamento
→Os spins sentem a presença dos spins vizinhos
65
Constante de Acoplamento (J)
✓ Prótons acoplados compartilham algo chamado constante de acoplamento,
representada pelo símbolo J.
✓ Quanto maior for a densidade eletrônica entre dois spins mais forte será o
acoplamento.
FIGURA 6: Um padrão de
desdobramento teórico para
um grupo etila.
66
Constante de Acoplamento (J)
✓ Prótons acoplados compartilham algo chamado constante de acoplamento,
representada pelo símbolo J.
✓ Quanto maior for a densidade eletrônica entre dois spins mais forte será o
acoplamento.
FIGURA 6: Um padrão de
desdobramento teórico para
um grupo etila.
67
DESDOBRAMENTO DE SINAL: ACOPLAMENTO SPIN-SPIN (J)
69
DESDOBRAMENTO DE SINAL: ACOPLAMENTO SPIN-SPIN (J)
tripleto 1:2:1.
70
DESDOBRAMENTO DE SINAL: ACOPLAMENTO SPIN-SPIN (J)
