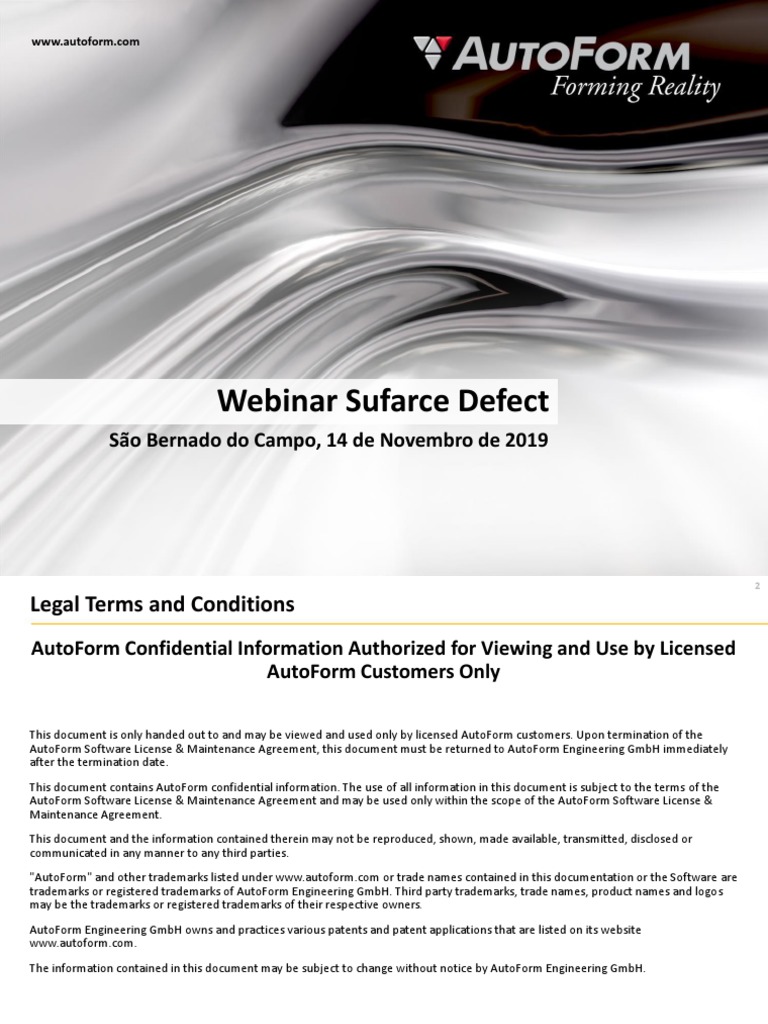

Webinar Sufarce Defect

São Bernado do Campo, 14 de Novembro de 2019
 2

Legal Terms and Conditions

AutoForm Confidential Information Authorized for Viewing and Use by Licensed
AutoForm Customers Only

This document is only handed out to and may be viewed and used only by licensed AutoForm customers. Upon termination of the
AutoForm Software License & Maintenance Agreement, this document must be returned to AutoForm Engineering GmbH immediately
after the termination date.
This document contains AutoForm confidential information. The use of all information in this document is subject to the terms of the
AutoForm Software License & Maintenance Agreement and may be used only within the scope of the AutoForm Software License &
Maintenance Agreement.
This document and the information contained therein may not be reproduced, shown, made available, transmitted, disclosed or
communicated in any manner to any third parties.
"AutoForm" and other trademarks listed under www.autoform.com or trade names contained in this documentation or the Software are
trademarks or registered trademarks of AutoForm Engineering GmbH. Third party trademarks, trade names, product names and logos
may be the trademarks or registered trademarks of their respective owners.
AutoForm Engineering GmbH owns and practices various patents and patent applications that are listed on its website
www.autoform.com.
The information contained in this document may be subject to change without notice by AutoForm Engineering GmbH.

© 2019 AutoForm Engineering GmbH, Switzerland.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 3

Agenda

• Introdução
• Propriedades características de Defeitos de Superfície;
• Como é avaliado um defeito de superfície.
• Parâmetros da Simulação;
• Pontos básicos do Processo Virtual e Comparabilidade;
• Requisitos de Simulação;
• Avaliação de Defeitos de Superfícies no AutoForm

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 4

Propriedades Características de Defeitos de Superfície

• É considerado um Defeito de Superfícies quando
formas convexas são interrompidas por zonas
côncavas não desejadas;
• Defeitos de Superfícies são localizados em áreas com
curvatura leve.
• Defeitos de Superfícies são causados por:
• Momento de Dobra (região da maçaneta da porta);
• Zonas de Deformação plástica / espessuramento diferentes
(regiões da maçaneta da porta e da lanterna);
• Acúmulo de material (Coluna-B – quadro do teto)

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 5

Propriedades Características de Defeitos de Superfície

Fatores de Influência
Análise dos fatores de influência: Surface Lows Raio
circunferencial
• Forma / geometria da zona de conformação H
• Pré-estiramento da zona de conformação M
• Profundidade da forma M-L Raio interno

• Raio interno L Raio externo

• Raio externo L Ângulo da parede

• Raio circunferencial M
• Ângulo da parede L
• Superfície com curvatura única M
• Superfície com curvatura dupla M
Surface lows são afetados por:
• Pré-estiramento axial da região de forma H • Tensões (minima e máxima)
• Momento no tempo em que a forma é feita H-M • Deformação e caminho de
deformação
• Propriedades do material L
• Momentos de dobra (direções)
• Propriedades dos materiais
Legenda: • Espessura do material
Fator de influência: é relevante no planejamento do processo • Geometria do produto
Influência no surface lows: High Medium Low • Curvaturas máxima e mínima

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 6

Como é avaliado um defeito de superfície

• No try-out os defeitos de superfícies são
detectados com:
1. Visual (qualquer pessoa consegue
identificar);
2. Auxilio de Passagem Pedra e de Óleo;
3. Sistemas Visuais:
• Tunel de Luz

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 7

Parâmetros da Simulação
• Processos de conformação comparáveis (Simulação x Prática)
Forma & Tensões

Forma / Geometria Deformação / Caminho de Deformação Material (Blank)

Desvios de Forma
• Reconstrução CAD/superf. usinagem
• Tolerâncias de fabricação
• Deformações elásticas (ferr. / prensa)
Reconstrução de superficies: Problemas
• Acurácia
• Eficiência
• Qualidade
• Prevenção de erros

Geometria da ferramenta Fluxo de material Propriedades de material 

• Escala de ferramentas; • Sistema de tribologia • Tensão de escoamento;
• Beads geométricos; • Temperatura - lubrificação • Encruamento do material;
• Reconstruir superfícies CAD; • Quebra-rugas: Geometria, polimento; • Comportamento anisotrópico;
• Volumes/Comp. desenvolvidos; • Ajuste da ferramenta; • Superfície de escoamento (BBC);
• Raios pequenos (calibração); • Forças reais da prensa; • Curva Limite de Conformação
• Zonas de alívio (sem contato); • Utilização de espaçadores; • Encruamento cinemático;
• Função da ferramenta / cinemática; • Propriedades do material • Efeitos de envelhecimento;
• Rigidez da ferramenta / deformação; • Deslocamento da prensa, … • Temperatura – propriedades do
• Deflexão de ferramenta e prensa; • Posição do Blank no fechamento; material.
• Zonas de pressão e gaps; • Corrida de chapa no fim de curso;
• Temperatura – dimensão. • Movimento de material sobre raios.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 8

Parâmetros da Simulação
• Malha de Elementos Finitos
• Variação de parâmetros da malha de geometria importa vs. Malha da Simulação
Variável: Curvature Cases
Variante 1 Variante 2

Variante 3
Parâmetros da Malha
CAD Blank
Max Side Length Init. Max Elem. Size

Variante 1 10 mm 10 mm
Variante 2 10 mm 20 mm
Variante 3 50 mm 10 mm

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 9

Parâmetros da Simulação
• Parâmetros de malha aplicáveis para compensação de springback e análise de defeitos
de superfície.

Max Side Length

Part Stage / Geometrias Importadas
≤ Initial Max Element Size
Simulation Stage / Blank Mesh

Part Stage > Import Simulation Stage > Control

Tolerances & Settings (AF R8 padrão) Main > Engineering Phase > FV (AF R8 padrão)

• Stitching Distance 0,5 mm • Radius Penetration: 0,22 mm

Cria uma linha de contorno comum em patches vizinhos caso a • Max Element Angle: 22,50°
distância entre eles seja menor que este valor. • Max Refinement Level: 6
• Meshing Tolerance 0,05 mm (8 elementos 90°) • Master Element Size: 40,00 mm
Determina o chordal error aceitável. • Initial Subdivision Level: Half
• Max Side Length 20 mm • Initial Max Element Size: 20,00 mm
Define o comprimento máximo do element em áreas planas.
• Min Element Size: 0,31 mm

Definições para defeito de superfície comprovadas

Uma previsão mais precisa dos defeitos de superfície pode
ser atingida reduzindo o Initial Max Element Size e o Max
Side Length de acordo.
É recomendado não se afastar muito dos valores sugeridos.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 10

Parâmetros da Simulação
• Simule o processo de fabricação complete e de forma realista;
• Verifique a qualidade de superfície com condições de contorno reais (posição, clamps, gravidade)

Requisitos para a simulação a) Análise do springback e b) Análise e otimização de

base
• Importar a geometria de referência;
• Importar todas as geometrias na
posição carro (todas na mesma
posição);
• Verificar dados do material (AG-σ0-Rm);
• Usar parâmetros de simulação
recomendados;
• Usar sistemas tribológicos realistas;
• Simular o processo completo;
• Usar geometrias reais;
• Usar cinemática real;
• Usar forças reais;
• Garanta a factibilidade da peça;
• Garanta a qualidade da peça;
• Garanta a repetibilidade do processo;
• Otimize o custo peça e custo do
ferramental;
• Garanta a robustez do processo.
compensação

• Definição do objetivo da compensação;
defeitos de superfície

• Detecção e avaliação dos defeitos de
• Análise do Springback superfície;
• Entender e reduzir; • Análise da causa raiz, determinação e
• Melhorar a robustez do springback; implementação de medidas de correção;
• Encontrar a melhor maneira de fixar a • Verificação dos resultados das ações
peça; com base na simulação.
• Estratégia de Compensação;
• Compensação do Springback;
• Baseada no Min. Clamping Concept;
• Verifique novamente as funções da
ferramenta e processo de fabricação;
• Verifique novamente a factibilidade da
peça, qualidade e repetibilidade;
• Procedimento iterative / diversos loops;
• Simulação do springback restrito
(dispositivo de fixaçao)
• Preparação dos dados de usinagem e
verificação pela simulação;

Malhas da Ferramenta e Blank devem ser coerentes entre si!

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 11

Evaluation
• Skid Lines
• Uso
• Os Skid Lines representam os danos à chapa causados pelo arraste da chapa contra os raios da
ferramenta.
• Parâmetros:
• Raios (curvatura da ferramenta causadora)
• % em relação à espessura do material
• Pressão (pressão de contato entre a ferramenta e a chapa)
• % em relação a Rm (resistência à tração) do material de base
• Mostrar Resultados da Ferramenta
• Use a caixa de seleção para selecionar qual ferramenta é levada em consideração.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 12

Evaluation
• Skid Lines
• Recomenda-se verificar o Stress State da chapa no surgimento Skid Lines (ambas condições)
manualmente. Somente se a folha estiver em um estado de tensão plástica, uma linha de Skid
será visível após o relaxamento do produto.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 13

Evaluation
• Curvature Cases
• Funcionalidade:
• Mostra a orientação da curvatura das curvaturas principais
Laranja Ambas Curvaturas Convexas
Verde Claro Curvatura Maior Convexa
Verde Escuro Curvatura Menor Convexa
Azul Ambas Curvaturas Côncavas
Cinza Ausência de Curvatura
• Uso
• Exibir curvaturas de peças CAD (design de referência com
curvaturas desejadas, erros de superfície)
• Exibir curvaturas da ferramenta (qualidade da superfície da
ferramenta, isto é, após a compensação)
• Exibir curvaturas de peças estampadas e comparar curvaturas de
peças com o design de referência

Vantagens / Disvantagens
Aplicável em cada etapa do tempo
A magnitude do desvio do alvo não é identificável
A Direção da Curvatura indesejada não é identificável

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 14

Evaluation
• Three-Point Gauging
• Funcionalidade
• Dispositivo semelhante a um Relógio Comparador sobre
uma base, medindo o desvio da chapa em linha reta que
liga aos pontos de apoio.
• Uso
• Para avaliar a direção dos defeitos de superfície
• Para ter uma ideia da extensão do problema
• Configurações
• Comprimento da Ferramenta padrão 10 mm
• Espaçamento de linha padrão 10 mm
• Vantagens / Desvantagens
• Aplicável em cada etapa do tempo
• Independente das direções principais e secundárias da
curvatura
• A profundidade do defeito de superfície não é mensurável
• Uma distância mínima de metade do comprimento da
ferramenta deve ser mantida nas áreas da borda.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 15

Evaluation
• Surface Lows
• Funcionabilidade
• Compare a forma da peça antes e depois do
Springback
• Passa a Pedra em diferentes direções analisando
as curvaturas.
• Uso
• Avalie os mínimos de superfície comparáveis a
passagem de Pedra Real.
• Avalie a profundidade dos pontos baixos da
superfície. A profundidade exibida representa a
distância da peça antes e depois do Springback. A
pedra é usada como referência local.

Vantagens / Desvantagens
• Diferenciado e Comparável a passagem de Pedra Real
• Os resultados dependem da geometria antes do springback, que é usada como geometria de referência
• Os resultados dependem do comprimento da pedra, direção da passagem e limites de especificação
• Os resultados estão disponíveis apenas nas etapas de retorno
• Atenção com áreas planas! Várias alterações de curvatura podem ocorrer, mas não há problema.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 16

Evaluation
• Ref Surface Lows
• Funcionalidade
• Compara a geometria de referência com a forma do
produto depois do Springback.
• Passa a Pedra em diferentes direções analisando as
curvaturas.
• Uso
• Analisa os defeitos de superfícies comparáveis aos
do tryout.
• Analisa a profundidade do defeito de superfície. A
profundidade mostrada representa a distância
entre a geometria de referência e a peça
conformada após o Springback.

Vantagens / Desvantagens
• Diferenciado e comparável com a passagem de Pedra real.
• Usa geometria de referência em vez de geometria da peça estampada antes do Springback
Adequado para ferramentas compensadas/ modificadas e adequado se houver defeitos antes do Springback
• Os resultados estão disponíveis apenas nas etapas de Springback
• Resultados disponíveis apenas em áreas cobertas pela geometria de referência. Garanta contatos tangeniais!
• Atenção com áreas planas! É provável que a passagem de Pedra seja aplicado devido a alterações na curvatura
marginal.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 17

Evaluation
• Zebra Lines
• Comparável com os resultados reais.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 18

Evaluation

surface low detectado pela pedra

surface lows detectada pela
análise de curvatura

Stone

Superfícies tangenciais

 Surface lows detectados pela pedra são maiores do que aqueles detectados pela análise da
curvatura.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
www.autoform.com
 20

Procedimento Recomendado
1. Comparar a geometria desejada com a peça 1
estampada usando Curvature Cases.
2. Verificar a extensão e a direção do defeito de
superfície usando Three-Point Gauging.
3. Verificar curvatura antes e depois do Springback
para determinar quais mudanças de curvatura
surgem com o calculo de springback. 2 3
4. Aplicar Ref Surface Lows com a pedra o
comprimento de pedra apropriada, direção e
geometria de referência.
5. Analisa o processo de fabricação completa.
• Detectar alterações relacionadas ao processo.
4
• Identificar a causa raiz dos pontos de defeito de
superfície.
• Determinar medidas apropriedas para diminuir os
defeitos de superfícies.
 Portanto, repita as tarefas 1 a 4 para cada operação.

Um unico elemento não é um defeito de superfície. Deve haver pelo menos 4 elementos (um elemento no meio) com curvatura
indesejado.

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
 21

Aperfeiçoamento
• Treinamento de Post-Processing • Workshop Surface Defects

Structural Parts Outer Panels

Webinar de Defeitos de Superfícies

AutoForm Proprietary - Confidential. All rights reserved
