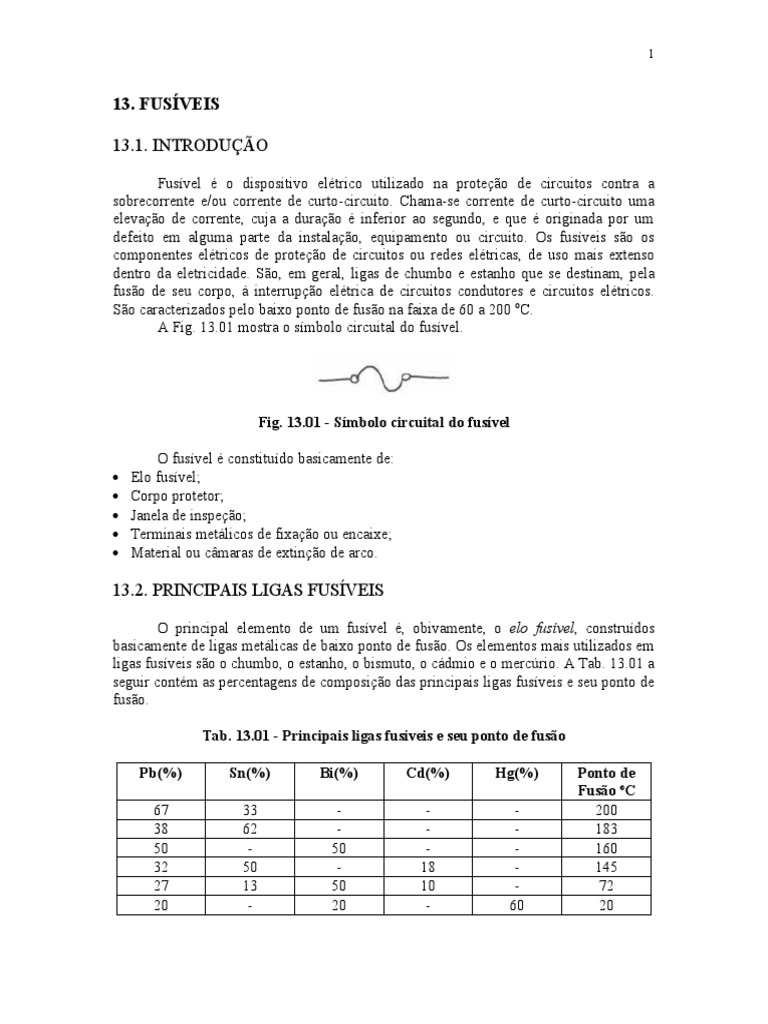

13. FUSÍVEIS

13.1. INTRODUÇÃO

Fusível é o dispositivo elétrico utilizado na proteção de circuitos contra a

sobrecorrente e/ou corrente de curto-circuito. Chama-se corrente de curto-circuito uma
elevação de corrente, cuja a duração é inferior ao segundo, e que é originada por um
defeito em alguma parte da instalação, equipamento ou circuito. Os fusíveis são os
componentes elétricos de proteção de circuitos ou redes elétricas, de uso mais extenso
dentro da eletricidade. São, em geral, ligas de chumbo e estanho que se destinam, pela
fusão de seu corpo, à interrupção elétrica de circuitos condutores e circuitos elétricos.
São caracterizados pelo baixo ponto de fusão na faixa de 60 a 200 oC.
A Fig. 13.01 mostra o símbolo circuital do fusível.

Fig. 13.01 - Símbolo circuital do fusível

O fusível é constituído basicamente de:

 Elo fusível;
 Corpo protetor;
 Janela de inspeção;
 Terminais metálicos de fixação ou encaixe;
 Material ou câmaras de extinção de arco.

13.2. PRINCIPAIS LIGAS FUSÍVEIS

O principal elemento de um fusível é, obivamente, o elo fusível, construídos

basicamente de ligas metálicas de baixo ponto de fusão. Os elementos mais utilizados em
ligas fusíveis são o chumbo, o estanho, o bismuto, o cádmio e o mercúrio. A Tab. 13.01 a
seguir contém as percentagens de composição das principais ligas fusíveis e seu ponto de
fusão.

Tab. 13.01 - Principais ligas fusíveis e seu ponto de fusão

Pb(%) Sn(%) Bi(%) Cd(%) Hg(%) Ponto de

Fusão oC
67 33 - - - 200
38 62 - - - 183
50 - 50 - - 160
32 50 - 18 - 145
27 13 50 10 - 72
20 - 20 - 60 20
 2

O elo fusível possui diversas formas, conforme mostra a Fig. 13.02.

 elo de seção constante
 elo com redução de seção no centro, seção circular
 elo com redução de seção; seção retangular achatada, ou laminar
 elo de lâmina, acréscimo de massa no centro e redução de seção adjacente (sistema
diazed NH Siemens)

Fig. 13.02 - Tipos de elo fusível

A Fig. 13.03 mostra um elo fusível tipo cartucho.

Fig. 13.03 - Elo fusível tipo cartucho

13.3. ASPECTOS DO MATERIAL FUSÍVEL

A seguir estão relacionados alguns aspectos dos materiais utilizados na fabricação

dos fusíveis.
 O fusível é um tipo de elemento de proteção de circuitos previsto pela Norma
Brasileira.
 O fusível, para qualquer finalidade, deve possuir sempre um isolante para envolvê-lo.
 Sempre que possível, escolhem-se para fusíveis ligas que se volatilizam na fusão, em
lugar das que deixam glóbulos de metal aquecido.
 As ligas de menor ponto de fusão são utilizadas na confecção de fusíveis rápidos tendo
a sua fusão em centésimos de segundos.
 3

 O elemento fusível, ou elo, não deve normalmente ficar ao ar livre, isto é, sem um
elemento isolante ao seu redor, uma vez que o arco que surge durante sua fusão pode
danificar os elementos vizinhos. O invólucro isolante deve ser suficientemente forte
para aguentar as pressões resultantes do arco elétrico e a elevação da temperatura no
elo fusível, sendo construído de cerâmicos, vidro ou papelão. Alguns fusíveis são
providos internamente de grãos de areia com o objetivo de atenuar o efeito do arco.
Os invólucros isolantes normalmente possibilitam uma inspeção visual no estado do
fusível através de uma janela de inspeção.

13.4. ESPECIFICAÇÕES E TIPOS DE FUSÍVEL

Os diferentes tipos de fusíveis são especificados pela corrente nominal e tensão de

trabalho.
 Corrente nominal é o valor eficaz de corrente do fusível normalmente impresso no
corpo do componente e que indica a intensidade de corrente continuamente suportável
pelo mesmo, sem que ocorram quaisquer alterações que venham prejudicar a perfeita
integridade dos materiais componentes do fusível.
 Tensão nominal do trabalho é o valor de tensão máxima de utilização do componente.
Este valor é função do tipo e qualidade do fusível, estando diretamente relacionado
com a natureza do material isolante empregado.

Outras especificações:
 Fusível rápido ou de queima rápida.
 Fusível retardado ou de queima retardada.

13.5. TIPOS DE FUSÍVEIS

A seguir estão relacionados alguns tipos de fusíveis e suas principais

características:

 Fusível rolha: Construído de porcelana com rosca de latão ou bronze na parte

inferior, apresentando na parte de cima, uma vedação de mica, que da proteção ao elo
fusível. O elo não é envolto por elemento extintor e não é rigorosamente calibrado.
Normalmente utilizado em circuitos de iluminação e força. Antigamente era muito
comum nas instalações domiciliares. A Fig. 13.04 ilustra este tipo de fusível.
Valores de corrente: 6, 10, 15, 20, 25, 30 A.
Tensão máxima de trabalho: 250 V.
 4

Fig. 13.04 - Fusível tipo rolha

 Fusível cartucho: Construído de papelão, contatos de bronze, latão ou zinco. O elo

fusível é feito de cobre ou liga de cobre. Utitilizado em circuitos de correntes mais
elevadas, principalmente em circuitos de iluminação e força. A Fig. 13.05 ilustra este
tipo de fusível.
Valores de corrente: 10, 15, 20, 25, 30, 40, 50, 60, 100 A.
Tensão máxima de trabalho: 250 V.

Fig. 13.05 - Fusível tipo cartucho

 Fusível tipo faca: Atualmente é pouco utilizado, uma vez que pode ser substituído
por fusíveis diazed. Utilizado para correntes muito elevadas, principalmente em
circuitos de força. A redução da seção do elo fusível tem como objetivo localizar a
área de fusão. Existem produtos comerciais com elo descartável. A Fig. 13.06 ilustra
este tipo de fusível.
Valores de corrente: 80,100,150,200,250,300,400,500,600 A.
Tensão máxima de trabalho: 250 a 500 V.

Fig. 13.06 - Fusível tipo faca

 Fusível Diazed: Construídos de um corpo de porcelana cilíndrico, fechado nas

extremidades por duas tampas metálicas, onde está fixo o elo de fusão, que é
constituído de cobre, podendo ser revestido com outro metal (normalmente zinco).
Dentro do fusível, em contato com o elo de fusão, existe areia, que serve para
 5

extinguir a fusão do elo, e atenuar a pressão e a temperatura resultante da queima do

elo. É um fusível utilizado tanto em circuitos de força como iluminação, podendo ser
do tipo de fusão rápida ou de retardo. A Fig. 13.07 ilustra este tipo de fusível.
Valores de corrente: 6,10,15,20,25,30,40,50,60 A (fusíveis rápidos).
Valores de corrente: 80,100,125,160,200 A (fusíveis de retardo).
Tensão máxima de trabalho: 500 V.

Fig. 13.07 - Fusível diazed

 Fusível de alta capacidade de ruptura - tipo NH: Possui as mesmas características

construtivas do diazed. É utilizado esteatite, um cerâmico, como isolador. Utiliza
como extintor de arco a areia. Estão disponíveis no mercado nas versões rápidas e de
retardo. A Fig. 13.08 mostra este tipo de fusível.
Valores de corrente: 6, 10, 15, 20, 25, 30, 60, 80, 100, 150, 200, 250, 300, 400,
500, 600, 800, 100 A
Tensão máxima de trabalho: 250 a 500 V
 6

Fig. 13.08 -Fusível de alta capacidade - tipo NH

 Fusível para alta tensão: São empregados para a proteção contra sobrecorrentes, em
redes de alta tensão em corrente alternada, tais como subestações de distribuição,
subestações terminais, assim como usinas de pequena potência, no lugar de
disjuntores. Seu emprego é encontrado nos seccionadores fusíveis. Este tipo de fusível
é constituído de um corpo cilíndrico, de porcelana ou outro material adequado, tendo
em ambas extremidades, cilindros metálicos, nos quais o elo fusível é soldado,
fazendo o contato com a rede. O elo fusível pode ser de fios de prata, paralelos entre
si, enrolados sobre um corpo de porcelana e envolto por um meio extintor, como
areia, por exemplo. Paralelo ao elo é montado um fio, que libera um indicador de
fusão, no ato do desligamento. O indicador, nestas condições, é impulsionado para
fora e mostra assim, qual o elo fusível que queimou. O indicador poderá ainda ser
executado de tal forma que, ao se deslocar para fora, atue sobre uma alavanca que
comanda um chave auxiliar ou um mecanismo de desligamento. A chave auxiliar se
destina, em geral, a efetuar um alarme óptico ou auditivo. A montagem dos fusíveis
descritos é feita sobre porta-fusíveis dotados de peças adequadas de contato, em
execuções mono, bi ou tripolares. Combinados com um seccionador, obtém-se o
seccionador fusível. A Fig. 13.09-a mostra a base do fusível de alta tensão, com
respectivo fusível, e com desligamento e indicador de fusão. A Fig. 13.09-b mostra
um seccionador fusível tripolar. A substituição dos fusíveis é feita por punhos ou
garras adequadas, devendo ser feita com o circuito sem carga, conforme mostra a Fig.
13.09-c.
 7

(a) (a)

Fig. 13.09 - (a) Base do fusível de alta tensão com respectivo fusível - (b) seccionador
fusível tripolar

Fig. 13.10 - Substituição dos fusíveis de modo adequado

 Fusível de baixa corrente para circuitos eletrônicos: A seguir estão relacionados
alguns tipos:

 Fusível rápido (Fast Blow). Tempo de fusão da ordem de centésimos de segundo.

Formato em cartuchos de vidro ou cerâmicos.
 Fusível de retardo (Slow Blow). Destruição do elo fusível retardada, especificada pelo
fabricante. Formato em cartuchos de vidro ou cerâmicos.
 8

 Fusível normal. Formato em cartuchos de vidro ou cerâmicos. Em telefonia, têm-se os

tipos especiais:

A Fig. 13.11-a ilustra um fusível com cartucho de vibro. As Figs. 13.11 (b) e (c) ilustram
suportes para este tipo de fusível.
Para centrais telefônicas: 1, 2, 3, ... A / 60 V.
Para circuitos de conversão: 0.5, 1, 2, ... A / 30 V.

(a)

(b) (c)

Fig. 13.11 - (a) Fusível com cartucho de vidro - (b) - (c) Suportes

13.6. FÓRMULA DE PREECE

A fórmula de Preece estabelece a relação matemática entre o diâmetro do elo

fusível e a corrente necessária à sua fusão. Seja o fio condutor de diâmetro d
comprimento l, percorrido por uma corrente I. A fórmula de Preece estabelece

I  a. d [13.1]

onde I = corrente de fusão do fio [A]

a = constante - tabela 13.2
d = diâmetro do fio [mm]
A tabela 13.2 relaciona os valores de a de alguns metais e lugas fusíveis, onde d é
dado em milímetros e I em Ampères.

Tabela 13.2 - Valores de a para alguns metais e ligas

Material Valor de a

Cobre 80
Alumínio 59,3
Constantan 44,4
 9

Prata alemã 40,9

Estanho 12,83
Chumbo 10,77
67% Pb-33% Sn 10,3

13.7. REGIME DE TRABALHO DOS FUSÍVEIS

Para 150% da corrente nominal do fusível, no caso do fusível comum eles devem
fundir nos tempos indicados na tabela 13.3.

Tabela 13.3 - Tempo de fusão em função da corrente nominal dos fusíveis.

Corrente nominal Tempo de

(A) fusão (min.)
0 a 30 1
30 a 60 2
60 a 100 4
100 a 200 6
200 a 400 10
400 a 600 15

13.8. EMPREGO DOS FUSÍVEIS

Os fusíveis são utilizados principalmente nas seguintes aplicações:

 Proteção de sobrecorrente ou curto-circuito em circuitos e instalações elétricas.
 Proteção de redes elétricas monofásicas e trifásicas.
 Proteção de circuitos alimentadores e quadros de controle.

Os fusíveis rápidos são recomendados para cargas resistivas. Os fusíveis de

retardo são utilizados em cargas indutivas como motores e capacitivas onde ocorre, no
momento de partida ou mesmo periodicamente, sobrecorrentes previstas ou mesmo
transitórios como picos de correntes, que não devem interromper o circuito. Deve-se ter o
cuidado para que este excesso de corrente, mesmo transitório, não ultrapasse valores que
possam danificar o circuito elétrico protegido.
13.9. CURVA RESPOSTA DE UM FUSÍVEL

A. Fig. 13.12 ilustra a curva resposta dos fusíveis normal, rápido e de retardo.
Com estas curvas é possível avaliar as diferentes formas de atuação de um fusível.
Observa-se que a ruptura do elo fusível é uma relação entre a intensidade de corrente
elétrica e o tempo. Um fusível de algumas unidades de Ampères pode suportar, por
alguns décimos de segundos, correntes da ordem de dezenas ou, dependendo do tempo,
até centenas de Ampères. Entretanto este fato, em geral, não danifica os circuitos
protegidos uma vez que, os próprios componentes do circuito protegido, como uma
máquinas ou equipamento eletrônico, também apresentam uma relação intensidade de
corrente versus tempo para se danificar.
 10

Como regra geral pode-se considerar que um dispositivo elétrico ou eletrônico se

danifica em função do aquecimento decorrido de correntes elevadas em função do tempo.
Como exemplo podemos citar os diodos; os fabricantes especificam alguns valores de
correntes máxima como corrente contínua, picos de corrente repetitivos (mais elevado) e
picos de correntes não repetitivos (mais elevado ainda).

Fig. 13.12 - Curvas resposta dos fusíveis.

QUESTÕES

1. O que é um fusível e qual seu símbolo circuital?

2. Qual a principal características da ligas fusíveis e quais são elas?

3. Quais os aspectos dos materiais utilizados na fabricação dos fusíveis?

4. Por quais fatores são caracterizados os fusíveis e como são especificados?

 11

5. O fusível é constituído basicamente de?

6. Quais os principais tipos de fusíveis, onde são utilizados e quais seu valores nominais?

7. O que é a fórmula de Preece? Qual a corrente de um fio de estanho com diâmetro de 1

mm?

8. Com relação ao rompimento do elo, como são classificados os fusíveis?

9. Os fusíveis são utilizados principalmente onde? E os rápidos? E os de retardo?

10. De que depende a ruptura de um elo fusível?
