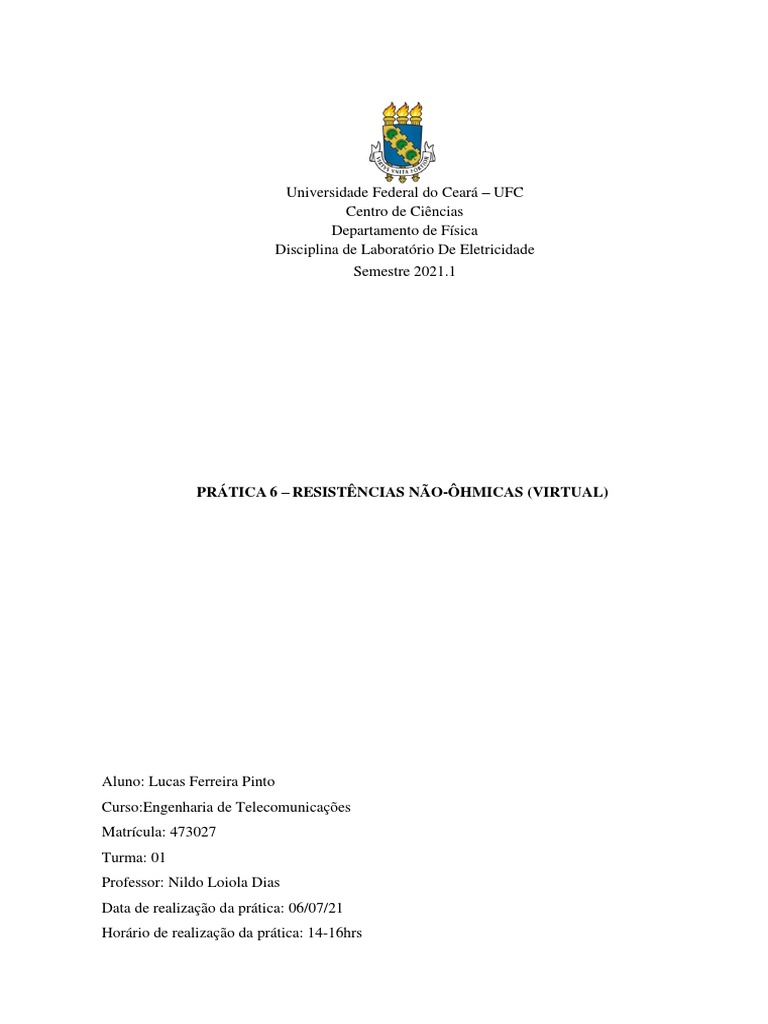

Universidade Federal do Ceará – UFC

Centro de Ciências
Departamento de Física
Disciplina de Laboratório De Eletricidade
Semestre 2021.1

PRÁTICA 6 – RESISTÊNCIAS NÃO-ÔHMICAS (VIRTUAL)

Aluno: Lucas Ferreira Pinto

Curso:Engenharia de Telecomunicações
Matrícula: 473027
Turma: 01
Professor: Nildo Loiola Dias
Data de realização da prática: 06/07/21
Horário de realização da prática: 14-16hrs
1. OBJETIVOS

- Verificar experimentalmente o comportamento de componentes não ôhmicos;

- Levantar e utilizar curvas características, para obter dados de elementos de um circuito.
- Determinar o ponto de trabalho de um circuito através da reta de carga.

2. MATERIAL

Link para a simulação Resistores Não-Ôhmicos:

https://www.laboratoriovirtual.fisica.ufc.br/resistores-nao-ohmico

2
3. PROCEDIMENTO 01: DETERMINAÇÃO DO VALOR DA RESISTÊNCIA.
Nessa parte do experimento, foi determinado o valor do resistor utilizando o código de cores.
O valor nominal do resistor mostrado na simulação:

Cores: Vermelho, Violeta, Marrom e Dourado

R = 270Ω e possuí uma tolerância de +/- 5%, ou seja, varia entre 256,5Ω e 283,5Ω

PROCEDIMENTO 02: Medidas de tensão e corrente para a lâmpada L1 (220 V/100 W).
Nessa parte do experimento, foi escolhido a simulação da lâmpada L1, depois escolhido nos
multímetros escalas apropriadas para medir tensões alternadas, foi regulado a fonte de tensão de
modo que a tensão sobre a lâmpada seja igual ao valor sugerido na Tabela 1.
Também foi anotado a tensão da fonte, a tensão no resistor e calculado a corrente elétrica no
circuito considerando a tensão no resistor e o valor da resistência nominal do mesmo.

Tabela 1 - Resultados ‘experimentais” para a lâmpada L1.

Tensão da Tensão Tensão sobre a Tensão no Corrente Resistência da
fonte (V) sugerida (V) Lâmpada (V) resistor (V) elétrica (mA) Lâmpada (Ω)

36 10 10 25.9 25,9/270 = 10/0,095 =

0,095 105,2
57 20 20 36.6 36.6/270 = 20/0,13 =
0,13 153,8
92 40 40 51,9 51,9/270 = 40/0,19 =
0,19 210,5
124 60 60,2 63,6 63,6/270 = 60,2/0,23 =
0,23 261,7
154 80 80,4 73,5 73,5/270 = 80,4/0,27 =
0,27 297,7
182 100 100,2 82,1 82,1/270 = 100,2/0,30 =
0,30 334,0
237 140 140,1 97 97/270 = 0,35 140,1/0,35 =
400,2

3
 291 180 180,4 110,1 110,1/270 = 180,4/0,40 =
0,40 451,0
342 220 220 121,6 121,6/270 = 220/0,45 =
0,45 488,8

PROCEDIMENTO 3: Medidas de tensão e corrente para a lâmpada L2 (220 V/60 W).

Nessa parte do experimento, foi escolhido a simulação da lâmpada L2, depois escolhido nos
multímetros escalas apropriadas para medir tensões alternadas, foi regulado a fonte de tensão de
modo que a tensão sobre a lâmpada seja igual ao valor sugerido na Tabela 2.
Também foi anotado a tensão da fonte, a tensão no resistor e calculado a corrente elétrica no
circuito considerando a tensão no resistor e o valor da resistência nominal do mesmo.

Tabela 2 - Resultados ‘experimentais” para a lâmpada L2.

Tensão da Tensão Tensão sobre a Tensão no Corrente Resistência da
fonte (V) sugerida (V) Lâmpada (V) resistor (V) elétrica (mA) Lâmpada (Ω)

25 10 9,9 15,5 15,5/270 = 9,9/0,05=

0,05 198
42 20 19,8 21,9 21,9/270 = 19,8/0,08 = 247,5
0,08
71 40 39,7 31,0 31,0/270 = 39,7/0,11 =
0,11 360,9
99 60 60,4 38,2 38,2/270 = 60,4/0,14 = 377,5
0,14
124 80 80,4 44,1 44,1/270 = 80,4/0,16 = 502,5
0,16
149 100 99,9 49,2 49,1/270 = 99,9/0,18 = 555,0
0,18
199 140 140,3 58,3 58,3/270 = 140,3/0,21 =
0,21 668,0
246 180 180,1 66,0 66,0/270 = 180,1/0,24 =
0,24 750,4
4
 293 220 220,0 73,0 73,0/270 = 220/0,27 =
0,27 814,8

5
4. QUESTIONÁRIO

1. Com os dados das Tabelas 1 e 2, faça o gráfico da tensão em função da corrente elétrica
para as lâmpadas (L1 e L2). Construa as duas curvas no mesmo gráfico.

Lampada L1 e Lampada L2
Tensão x Corrente
0,8
0,27
0,7 0,24

0,6 0,21

0,18
0,5 0,45
0,16
0,4
0,14
0,4 0,35
0,11 0,3
0,27
0,3
0,23
0,08
0,19
0,2 0,05 0,13
0,095
0,1

0
10 20 40 60,2 80,4 100,2 140,1 180,4 220

2. Calcule, pelos gráficos obtidos ou pelos dados das Tabelas 1 e 2, as resistências de L1 e

L2 quando cada uma está submetida a uma tensão de 100 V. Calcule também as
resistências para uma tensão de 200 V.

R = V/i

Resistências de L1 = 100V Resistências de L2 = 100V

R = 100/0,09 = 1111,1 R = 100/0,05 = 2000,0
R = 100/0,13 = 769,2 R = 100/0,08 = 1250,0
R = 100/0,19 = 526,3 R = 100/0,11 = 909,0
R = 100/0,23 = 434,7 R = 100/0,14 = 714,2
R = 100/0,27 = 370,3 R = 100/0,16 = 625,0
R = 100/0,30 = 333,3 R = 100/0,18 = 555,5
R = 100/0,35 = 285,7 R = 100/0,21 = 476,1
R = 100/0,40 = 250,0 R = 100/0,24 = 416,6
R = 100/0,45 = 222,2 R = 100/0,27 =370,3
Resistências de L1 = 200V Resistências de L2 = 200V
R = 200/0,09 = 2222,2 R = 200/0,05 = 4000,0
R = 200/0,13 = 1538,4 R = 200/0,08 = 2500,0
R = 200/0,19 = 1052,6 R = 200/0,11 = 1818,1
R = 200/0,23 = 869,5 R = 200/0,14 = 1428,5
R = 200/0,27 = 740,7 R = 200/0,16 = 1250,0
R = 200/0,30 = 666,6 R = 200/0,18 = 1111,1
R = 200/0,35 = 571,4 R = 200/0,21 = 952,3
R = 200/0,40 = 500,0 R = 200/0,24 = 833,3
R = 200/0,45 = 444,4 R = 200/0,27 = 740,7

6
 3. As resistências seguem a lei de Ohm? Justifique.

R: Como são resistores não ohmicos, não seguem mais essa lei. A resistência pode variar
conforme se alteram os valores de U e de i, mesmo mantendo a temperatura constante.

4. Calcule a potência dissipada em cada uma das lâmpadas em função da tensão aplicada de
acordo com a Tabela abaixo. Use os dados experimentais das Tabelas 1 e 2.
Formula usada: P = r*i2

V (V) 40 100 220

L1 P (W) P = 40*0,192 = 1,4 P = 100*0,302 = 9 P = 220*0,452 = 44,5
L2 P (W) P = 40*0,112 = 0,4 P = 100*0,182 = 3,24 P =220*0,272 = 16,0
5. Considere o circuito da Figura 6.4 formado por uma fonte de tensão alternada regulada
para 150 V ligado em série com uma resistência ôhmica, R, de 375 Ω que também está
em série com a lâmpada L1 (220 V/100 W) estudada nesta prática. Determine o ponto de
trabalho da lâmpada L1 neste circuito, isto é, a tensão sobre a lâmpada L1 e a corrente no
circuito. Para isso, faça novamente o gráfico da tensão em função da corrente elétrica para
a lâmpada L1 e trace no gráfico a reta de carga como indicado na Figura 6.2.
OBS: ESSA QUESTÃO VALE 1,2 PONTOS.

R = 375 Ω
V = 150 V
I = V/R => I = 150/375 => I = 0,4A
U = i.R => U = 0,4*150 => U = 60W

7
 Tensão x Corrente
0,5
0,45
0,45
0,4
0,4
0,35
0,35
0,3
0,3 0,27

0,25 0,23
0,19
0,2

0,15 0,13
0,095
0,1

0,05

0
10 20 40 60,2 80,4 100,2 140,1 180,4 220

6. Usando os gráficos da questão 1 ou os dados das Tabelas 1 e 2, determine as correntes em

cada uma das lâmpadas, caso as mesmas sejam associadas em paralelo, estando essa
associação ligada a uma fonte de tensão de 100V, como mostra a Figura 6.5.

R:
Em L1 => i = V/R => 100/334 =>i = 0,29A
Em L2 => i = V/R => 100/555 =>i = 0,18A
I = i1 + i2 = 0,47A

Checando:
Req = R1xR2/R1+R2 => 334*555/334+555 => 185370/889 => Req = 208,5 Ω
I = V/R => 100/208,5 = 0,47A

7. Como você explica o fato de I depender de V não-linearmente nas duas lâmpadas?

São alimentados pela mesma fonte de tensão V. Isso faz com que eles fiquem sujeitos
à mesma diferença de potencial (ddp), mas são percorridos por correntes elétricas
diferentes.

8
5. CONCLUSÃO

Com esse experimento, foi possível verificar experimentalmente o comportamento de

componentes não ôhmicos, que diferente dos componentes ohmicos, não seguem mais a lei de
ohm. A resistência pode variar conforme se alteram os valores de U e de i, mesmo mantendo a
temperatura constante. levantar e utilizar curvas características, para obter dados de elementos
de um circuito e determinar o ponto de trabalho de um circuito através da reta de carga.

Na simulação da lâmpada L1 e L2, podemos escolher escalas de multímetros apropriadas

conforme conhecimentos adquiridos nas práticas passadas, assim conseguimos medir tensões
alternadas, assim obtendo fontes de tensão de modo que a tensão sobre a lâmpada fosse igual ao
valores sugeridos na tabelas dessa prática.
