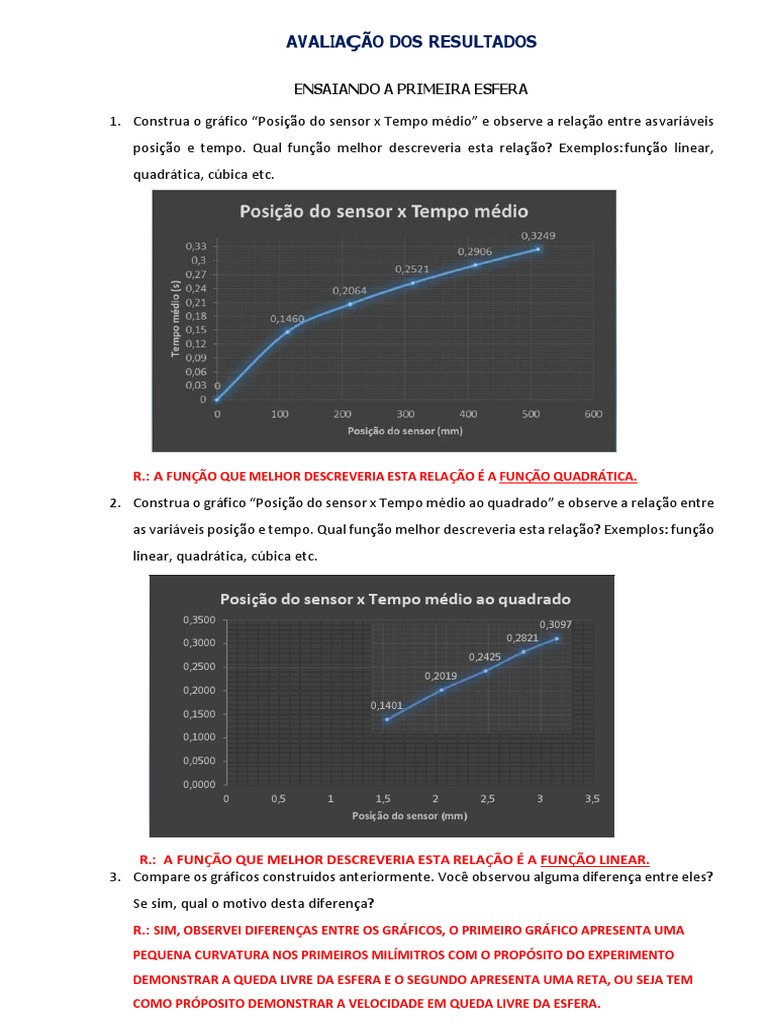

Avaliação Dos Resultados: Ensaiando A Primeira Esfera

AVALIAÇÃO DOS RESULTADOS
ENSAIANDO A PRIMEIRA ESFERA
1. Construa o gráfico “Posição do sensor x Tempo médio” e observe a relação entre as variáveis
posição e tempo. Qual função melhor descreveria esta relação? Exemplos: função linear,
quadrática, cúbica etc.
R.: A FUNÇÃO QUE MELHOR DESCREVERIA ESTA RELAÇÃO É A FUNÇÃO QUADRÁTICA.

2. Construa o gráfico “Posição do sensor x Tempo médio ao quadrado” e observe a relação entre
as variáveis posição e tempo. Qual função melhor descreveria esta relação? Exemplos: função
linear, quadrática, cúbica etc.
Posição do sensor x Tempo médio ao quadrado

0,3500 0,3097
0,3000 0,2821
0,2425
0,2500
0,2019
0,2000
0,1401
0,1500
0,1000
0,0500
0,0000
0 0,5 1 1,5 2 2,5 3 3,5
Posição do sensor (mm)
R.: A FUNÇÃO QUE MELHOR DESCREVERIA ESTA RELAÇÃO É A FUNÇÃO LINEAR.

3. Compare os gráficos construídos anteriormente. Você observou alguma diferença entre eles?
Se sim, qual o motivo desta diferença?
R.: SIM, OBSERVEI DIFERENÇAS ENTRE OS GRÁFICOS, O PRIMEIRO GRÁFICO APRESENTA UMA
PEQUENA CURVATURA NOS PRIMEIROS MILÍMITROS COM O PROPÓSITO DO EXPERIMENTO
DEMONSTRAR A QUEDA LIVRE DA ESFERA E O SEGUNDO APRESENTA UMA RETA, OU SEJA TEM
COMO PRÓPOSITO DEMONSTRAR A VELOCIDADE EM QUEDA LIVRE DA ESFERA.
4. Utilize a equação (5) do resumo teórico para calcular o valor da aceleração da gravidade em
cada ponto e complete a tabela que você fez anteriormente. Em seguida compare os valores
encontrados.
R.:
Pos. sensor (mm) T1 (s) T2 (s) T3 (s) T4 (s) T5 (s) Tmédio (s) g (m/s²)
100 + D. esfera menor 0,1484 0,1416 0,1431 0,1484 0,1484 0,1460 10,51142
200 + D. esfera menor 0,2061 0,2070 0,2068 0,2061 0,2061 0,2064 9,950899
300 + D. esfera menor 0,2518 0,2527 0,2525 0,2518 0,2518 0,2521 9,816801
400 + D. esfera menor 0,2903 0,2912 0,2910 0,2903 0,2903 0,2906 9,756099
500 + D. esfera menor 0,3246 0,3255 0,3253 0,3246 0,3246 0,3249 9,699449
5. Em seguida compare os valores encontrados. Houve diferença nos valoresencontrados?

Se sim, o que você acha que proporcionou essa diferença?
R.: QUANDO COMPARADO OS VALORES ENCONTRADOS, OBSERVA-SE UMA PEQUENA

DIFERENÇA, QUE NA MINHA OPINIÃO FOI PROPORCIONADA POR TRATAR-SE DE UM
EXPERIMENTO COM INTERFERÊNCIA DE CONTROLE MANUAL, CONSEQUENTEMENTE GERANDO
DADOS IMPRECISOS.
6. Utilize a equação (4) do resumo teórico para calcular o valor da velocidade

instantânea em cada ponto e complete a tabela.
Pos. sensor (mm) T1 (s) T2 (s) T3 (s) T4 (s) T5 (s) Tmédio (s) g (m/s²) V (m/s)
100 + D. esfera menor 0,1484 0,1416 0,1431 0,1484 0,1484 0,1460 10,51142 1,534457
200 + D. esfera menor 0,2061 0,2070 0,2068 0,2061 0,2061 0,2064 9,950899 2,054065
300 + D. esfera menor 0,2518 0,2527 0,2525 0,2518 0,2518 0,2521 9,816801 2,475012
400 + D. esfera menor 0,2903 0,2912 0,2910 0,2903 0,2903 0,2906 9,756099 2,835318
500 + D. esfera menor 0,3246 0,3255 0,3253 0,3246 0,3246 0,3249 9,699449 3,151545
7. Construa o gráfico da “Velocidade x Tempo”. Qual o comportamento da velocidade?
R: DURANTE A EVOLUÇÃO DO TEMPO A VELOCIDADE VAI AUMENTANDO.

ENSAIANDO A SEGUNDA ESFERA
1. Compare os valores obtidos para a aceleração da gravidade. Houve diferença
nosvalores encontrados? Explique-a.
a. Aceleração da gravidade - Esfera de diametro menor:
100 + D. esfera menor 0,1484 0,1416 0,1431 0,1484 0,1484 0,1460 10,51142
200 + D. esfera menor 0,2061 0,2070 0,2068 0,2061 0,2061 0,2064 9,950899
300 + D. esfera menor 0,2518 0,2527 0,2525 0,2518 0,2518 0,2521 9,816801
400 + D. esfera menor 0,2903 0,2912 0,2910 0,2903 0,2903 0,2906 9,756099
500 + D. esfera menor 0,3246 0,3255 0,3253 0,3246 0,3246 0,3249 9,699449
b. Aceleração da gravidade - Esfera de diametro maior:

100 + D. esfera menor 0,141,45 0,1401 0,1401 0,1401 0,1401 0,1401 11,41226
200 + D. esfera menor 0,2025 0,2017 0,2017 0,2017 0,2017 0,2019 10,40535
300 + D. esfera menor 0,2436 0,2422 0,2422 0,2422 0,2422 0,2425 10,61217
400 + D. esfera menor 0,2833 0,2819 0,2819 0,2819 0,2819 0,2821 10,35078
500 + D. esfera menor 0,3109 0,3095 0,3095 0,3095 0,3095 0,3097 10,67291
R.: SIM, HÁ DIFERENÇA ENTRE OS VALORES ENCONTRADOS, ISTO DEVE-SE AO FATO

DA DEFERENÇA DAMASSA E VOLUME DOS CORPOS EM QUESTÃO.
2. Compare os gráficos de “Velocidade x Tempo” obtidos com as duas

esferas. Avelocidade varia igualmente para as duas esfera
a. Velocidade x Tempo - Esfera de diametro menor:
b. Velocidade x Tempo - Esfera de diametro maior:
R: SIM, A VELOCIDADE VARIA IGUALMENTE PARA AS DUAS ESFERAS.

3. Compare os tempos de queda das esferas. Explique o resultado!
R.: QUANDO COMPARADO OS TEMPOS DE QUEDA DAS ESFERAS, IDENTIFICA-SE A
SIMILARIDADE DA PROPORÇÃO ENTRE AMBOS DEVIDO OS CORPOS TEREM SAIDOS DO
MESMO PONTO (DISTÂNCIA) E COMA MESMA ACELERAÇÃO (GRAVIDADE).
4. Com base nos resultados obtidos e nos seus conhecimentos, como seria
o comportamento do tempo se o experimento fosse realizado com uma
esfera ainda menor do que as que você utilizou no experimento?
R: ENCONTRARIA A MESMA TENDÊNCIA NOS RESULTADOS OU COM SUAVES
DIFERENÇAS NO COMPORTAMENTO DO TEMPO SE O EXPERIMENTO FOSSE REALIZADO
COM UMA ESFERA AINDA MENOR DO QUE A UTILIZADA, POIS O PRINCIPIO DAS LEIS SÃO
AS MESMAS.
LABORATÓRIO DE FÍSICA
LEI DE HOOKE
FASE 1 – LEI DE HOOKE
1. Preencha a tabela 1 abaixo com os dados encontrados durante esta fase do

experimento.
Mola 1
n x0(m) xn (m) ∆X= Xn-X0 (m) Fn (N)
0 - - -
1 49 16
2 33 65 32
3 81 48
4 96 63
Tabela 1 – Dados experimentais de lei de Hooke
A equação da Lei de Hooke é utilizada para calcular a constante elástica da mola:
𝐹 = 𝑘 ∆𝑥
Onde:
F = Força aplicada (N)
K = Constante elástica da mola (N/m)
∆X = Alongamento ou deformação da mola (m) quando submetida a ação dos

pesos
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 1

CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
LEI DE HOOKE
A força aplicada neste experimento é a força peso, que é o produto da massa dos
discos que estão na mola pela aceleração da gravidade (9,81 m/s²).
𝐹=𝑚𝑔
Mola 1
0 - - -
1 49 16 490,50
2 33 65 32 981,00
3 81 48 1471,50
4 96 63 1962,00
Diante dos resultados obtidos, calcule a constante elástica da mola M1
𝑘𝑀1 = 30,65625
Mola 1
n x0(m) xn (m) ∆X= Xn-X0 (m) Fn (N) Km1
0 - - - -
1 49 16 490,50 30,65625
2 33 65 32 981,00 30,65625
3 81 48 1471,50 30,65625
4 97 64 1962,00 30,65625
2. Esboce o gráfico da força aplicada (F) versus deformação da mola (∆X) para
cada uma das molas utilizadas no experimento. Qual a função matemática
representada no gráfico?
Força aplicada (F) X Deformação da mola (∆X)

MOLA 1 MOLA 2 MOLA 3
48,00
1900,00 56
36,00 64
FORÇA Fn
1500,00 42
24,00 48
1100,00
28
700,00 12,00 32
14
300,00 16
0 10 20 30 40 50 60 70
DEFORMAÇÃO ∆X
Resposta: Será uma função de Primeiro Grau e função linear.

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
3. O que representa o coeficiente angular (ou declividade) do gráfico F versus

∆X?
Resposta: O gráfico da força elástica em função da deformação. A linearidade do gráfico
implica que que a constante elástica (k) corresponde ao coeficiente angular da reta.
4. Com base em suas medições e observações, verifique a validade da seguinte

afirmação: “As forças deformantes são proporcionais às deformações
produzidas, ou seja, F é proporcional a ∆x.”.
Resposta: A força elástica (F) é diretamente proporcional tanto à constante elástica
(k),quanto à deformação (∆x) sofrida pela mola.
5. Qual mola possui a maior constante elástica? Compare seus resultados!
K(m)1 k(m)2 k(m)3

30,6563 40,8750 35,04
Resposta: Como podemos verificar nos resultados acima, a mola com maior constante
elástica(K), é a mola 2.

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
FASE 2 – ASSOCIAIÃO DE MOLAS EM SÉRIE
1. Preencha a tabela abaixo com os dados encontrados durante esta fase do

experimento.
∆X= Xn-X0
n x0(m) xn (m) (m) Fn (N)
0 - - -
1 145 28 490,50
2 117 173 56 981,00
3 201 84 1471,50
4 229 112 1962,00
Tabela 2 – Dados experimentais de associação de molas em série
A equação da Lei de Hooke é utilizada para calcular a constante elástica do

conjunto de molas:
𝐹 = 𝑘𝑟 ∆𝑥𝑟
Onde:
Kr = Constante elástica do conjunto de molas em série (N/m)
∆Xr = Alongamento ou deformação do conjunto de molas (m) quando

submetida a ação dos pesos
A força aplicada neste experimento é a força peso, que é o produto da massa

dos discos que estão no conjunto de molas pela aceleração da gravidade (9,81
m/s²).
𝐹=𝑚𝑔

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Diante dos resultados obtidos, calcule a constante elástica do conjunto de

molas M1 e M2.
𝑘𝑟(𝑀1→𝑀2) = 17,51N/m
É possível também relacionar as constantes de cada uma das molas do conjunto

em série:
𝐹1
𝑀𝑜𝑙𝑎 𝑀1 ∴ 𝐹1 = 𝑘1 ∆𝑥1 ∴ ∆𝑥1 =
𝑘1
𝐹2
𝑀𝑜𝑙𝑎 𝑀2 ∴ 𝐹2 = 𝑘2 ∆𝑥2 ∴ ∆𝑥2 = 𝑘
2
Como a mesma força atua em cada mola e as deformações estão relacionadas

por:
∆𝑥𝑟 = ∆𝑥1 + ∆𝑥2
Então:
𝐹 𝐹 𝐹 ∴ 1 = 1 1
=
+ +
𝑘𝑟 𝑘1 𝑘 𝑘𝑟 𝑘1 𝑘
2 2
Onde:
Kr = Constante elástica do conjunto de molas em série
(N/m)K1 = Constante elástica da mola M1 (N/m)
K2 = Constante elástica da mola M2 (N/m)

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Utilize as constantes elásticas das molas obtidas da parte I do experimento,

recalcule a constante elástica do conjunto de molas em série M1 e M2.
𝑘𝑟(𝑀1→𝑀2) =71,52N/m
2. Os resultados obtidos para a constante elástica do conjunto em série foram

os mesmos para as duas formas de cálculo?
Resposta: não, os resultados foram diferentes
cada conjunto de molas em série. Qual a função matemática representada
no gráfico?

MOLA 1/2 e 2/1 MOLA 2/3 e 3/2 MOLA 3/1 e 1/3
2500,00
105,00
2000,00 120
79,00
FORÇA Fn
1500,00 112
90
52,00
84
1000,00 60
26,00
56
500,00 30
28
0,00
0 20 40 60 80 100 120 140
DEFORMAÇÃO ∆X
Resposta: É uma função linear, de primeiro grau.
4. A constante k é a mesma para qualquer conjunto em série? Em caso negativo,

qual conjunto obteve a maior constante elástica resultante?
Resposta: Não. O conjunto que obteve maior constante elástica foi o conjunto da mola 2
c/mola 3
5. Comente sobre a relação entre as constantes das molas obtidas na parte I

deste roteiro e os resultados das configurações em série.
Resposta: Podemos verificar que na primeira parte temos uma constante k com um valor
maior, pois devido as molas não estarem em série a sua rigidez é maior, porém na associação
em série de molas, a constante elástica equivalente do conjunto tem um valor bem reduzido,

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
o que implica numa mola equivalente menos rígida, ou seja, mais deformável.
FASE 3 – ASSOCIAIÃO DE MOLAS EM PARALELA

experimento.
Mola 1 c/ Mola 2
0 - - -
1 34 6 490,50
2 28 40 12 981,00
3 46 18 1471,50
4 52 24 1962,00
2. Tabela 3 – Dados experimentais de associação de molas em paralelo

conjunto de molas:
Onde:
Kr = Constante elástica do conjunto de molas em paralelo (N/m)
∆Xr = Alongamento ou deformação do conjunto de molas (m) quando submetida

a ação dos pesos
discos que estão no conjunto de molas pela aceleração da gravidade (9,81 m/s²).
𝐹 =𝑚𝑔

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Diante dos resultados obtidos, calcule a constante elástica do conjunto de molasM1 e M2.
𝑘𝑟(𝑀1→𝑀2) = 81,75 N/m

em paralelo:
𝑀𝑜𝑙𝑎 𝑀1 ∴ 𝐹1 = 𝑘1 ∆𝑥1
𝑀𝑜𝑙𝑎 𝑀2 ∴ 𝐹2 = 𝑘2 ∆𝑥2
Pela resultante de forças, é possível inferir que:
𝐹𝑟 = 𝐹1 + 𝐹2
Então:
𝑘𝑟∆𝑥𝑟 = 𝑘1∆𝑥1 + 𝑘2∆𝑥2
Onde:

a ação dos pesos
∆X1 = Alongamento ou deformação da mola M1 (m) quando submetida a ação

dos pesos

dos pesos

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Como as deformações das molas e do conjunto são as mesmas, pode-se inferir

que:
𝑘𝑟 = 𝑘1 + 𝑘2

recalcule a constante elástica do conjunto de molas em paralelo M1 e M2.
𝑘𝑟(𝑀1→𝑀2) =71,52N/m
3. Os resultados obtidos para a constante elástica do conjunto em paralelo

foram os mesmos para as duas formas de cálculo?
Resposta: Não, os resultados foram diferentes
cada conjunto de molas em paralelo. Qual a função matemática
representada no gráfico?

MOLA 1/2
2500,00 24,00
2000,00 18,00 24
FORÇA Fn
1500,00 12,00 18 24
1000,00 6,00 12 18
500,00 6 12
0,00 6
0 5 10 15 20 25 30
DEFORMAÇÃO ∆X

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Força aplicada (F) X Deformação da mola

(∆X)
MOLA 2/3
2500,00 24,00
2000,00 18,00 24
FORÇA Fn
1500,00 12,00 18 24
1000,00 6,00 12 18
500,00 6 12
0,00 6
0 5 10 15 20 25 30
DEFORMAÇÃO ∆X

(∆X)
MOLA 3/1
2500,00 24,00
2000,00 18,00 24
FORÇA Fn
1500,00 12,00 18 24
1000,00 6,00 12 18
500,00 6 12
0,00 6
0 5 10 15 20 25 30
DEFORMAÇÃO ∆X
5. A constante k é a mesma para qualquer conjunto em paralelo? Em caso

negativo, qual conjunto obteve a maior constante elástica resultante?
Resposta: Sim a constante é a mesma para todos os conjuntos.
6. Comente sobre a relação entre as constantes das molas obtidas na parte I

deste roteiro e os resultados das configurações em paralelo.
Resposta: Podemos notar que na primeira parte do experimento a constante elástica foi
menor que da associação em paralelo, pois se o objetivo é aumentar a rigidez da mola
equivalente, de modo a termos uma mola menos deformável, devemos fazer a
associação em paralelo das molas, o que resultará numa constante elástica maior.

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE

experimento.
∆X= Xn-X0
n x0(m) xn (m) (m) Fn (N)
- - -
1 31 4 490,50
2 27 35 8 981,00
3 39 12 1471,50
4 43 16 1962,00
Tabela 4 – Dados experimentais de associação de 3 molas em paralelo

conjunto de molas:
Onde:

a ação dos pesos
discos que estão no conjunto de molas pela aceleração da gravidade (9,81 m/s²).
𝐹 =𝑚𝑔

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE
Diante dos resultados obtidos, calcule a constante elástica do conjunto de molas

M1 , M2 e M3.
𝑘𝑟(𝑀1→𝑀2→𝑀3) =122,62 N/m

em paralelo:
𝑀𝑜𝑙𝑎 𝑀1 ∴ 𝐹1 = 𝑘1 ∆𝑥1
𝑀𝑜𝑙𝑎 𝑀2 ∴ 𝐹2 = 𝑘2 ∆𝑥2
𝑀𝑜𝑙𝑎 𝑀3 ∴ 𝐹3 = 𝑘3 ∆𝑥3
Pela resultante de forças, é possível inferir que:
𝐹𝑟 = 𝐹1 + 𝐹2 + 𝐹3
Então:
𝑘𝑟∆𝑥𝑟 = 𝑘1∆𝑥1 + 𝑘2∆𝑥2 + 𝑘3∆𝑥3
Onde:

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE

a ação dos pesos

dos pesos

dos pesos

dos pesos
Como as deformações das molas e do conjunto são as mesmas, pode-se inferir

que:
𝑘𝑟 = 𝑘1 + 𝑘2 + 𝑘3

recalcule a constante elástica do conjunto de molas em paralelo M1, M2 e M3.
𝑘𝑟(𝑀1→𝑀2→𝑀3) =106,56 N/m
8. Os resultados obtidos para a constante elástica do conjunto em paralelo

foram os mesmos para as duas formas de cálculo?
Resposta: Não foram iguais.
o conjunto de molas em paralelo. Qual a função matemática representada
no gráfico?

CEP: 40260-215 Fone: 71 3272-3504
LEI DE HOOKE

(∆X)
MOLA 1, 2 e 3
2500,00
2000,00
FORÇA Fn
1500,00 16
1000,00 12
500,00 8
0,00 4
0 5 10 15 20
DEFORMAÇÃO ∆X
10. A constante k é a mesma para o conjunto em paralelo com duas molas e o

conjunto em paralelo com três molas? Em caso negativo, qual conjunto
obteve a maior constante elástica resultante? O que é possível concluir?
Resposta: Não são o mesmo resltado. O conjunto que obteve maior constante foi o paralelo
com3 molas. Podemos concluir que cada vez qua acrescentamos mais molas ao conjunto ele
fica mais rígido e sua constante aumenta.

CEP: 40260-215 Fone: 71 3272-3504
PÊNDULO BALÍSTICO
Analise os dados obtidos no experimento e realize os cálculos das velocidades iniciais

dos projéteis utilizando as equações dispostas no resumo teórico. Em seguida,
construa uma tabela semelhante a apresentada abaixo e anote os valores
encontrados.
Dados do experimento
Projétil Energia potencial Velocidade V2 do bloco Velocidade V1 inicial
gravitacional (J) com o projétil (m/s) do projétil (m/s)
Azul 76,96 1,80 1,80
Dourado 56,98 2,88 2,78
Prateado 48,47 4,90 3,87
Para encontrar a velocidade V2, utilize a equação da energia cinética no instante 2

(projétil associado ao bloco), igualando- a com a energia potencial gravitacional.
Por fim, para determinar a velocidade do projétil (V1) antes da colisão com o pêndulo,
utilize a equação da conservação da quantidade de movimento.
Depois disso, responda os questionamentos a seguir:

CEP: 40260-215 Fone: 71 3272-3504
PÊNDULO BALÍSTICO
1. Qual projétil atingiu a maior angulação? Justifique o resultado encontrado.
R.: O projétil azul... Devido a massa do mesmo ser maior do que as demais.
2. Coloque em ordem crescente os ângulos atingidos em cada lançamento dos

projéteis. O que você conclui acerca destes resultados?
R.: O projétil com maior massa (azul), embora atinja menores velocidades iniciais
e somada ao bloco, consegue atingir um ângulo maior... Entretanto, apresenta
também,maior anergia potencial gravitacional.

CEP: 40260-215 Fone: 71 3272-3504
LANÇAMENTOS HORIZONTAIS E COLISÕES
1. Qual foi o valor médio do alcance horizontal para os lançamentos realizados?

R.: De acordo com o que foi apresentado no experimento o valor médio do alcance
Horizontal dos lançamentos realizados foi de aproximadamente 26,5 cm.
2. Qual a velocidade da esfera metálica quando ela perde contato com a rampa?
R.: Ao realizar os devidos cálculos podemos observar que a velocidade da esfera após
perder o contato com a rampa que é denominada no experimento com Vx é de
aproximadamente 0,09 cm/s .
3. No ensaio de colisão, duas circunferências são marcadas no papel ofício baseada nas
marcações feitas pelas esferas. Identifique qual esfera metálica produziu cada
circunferência.
R.: Ao observar o ensaio podemos reparar que quando ocorre a colisão entre as duas esferas
a esfera 1 é lançada para frente fazendo assim com que seja responsável por produzir a
circunferência de maior distância da rampa já a esfera 2 é responsável por produzir
a circunferência de menos distância do ponto lançado.
4. Qual o alcance de cada esfera metálica no ensaio de colisão?

R.: O alcance da esfera 1 foi de 23,7 cm, já o alcance da esfera 2 foi de 2,2 cm.
5. Qual a velocidade de cada uma das esferas metálicas logo após a colisão?
R.: Após fazer os devidos cálculos podemos observar que a velocidade da esfera 1 é
de aproximadamente 9,6 cm/s, já a velocidade da esfera 2 é de aproximadamente 0, 8 cm/s.

CEP: 40260-215 Fone: 71 3272-3504

Avaliação Dos Resultados: Ensaiando A Primeira Esfera

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Avaliação Dos Resultados: Ensaiando A Primeira Esfera

Enviado por

Direitos autorais:

Formatos disponíveis

AVALIAÇÃO DOS RESULTADOS

ENSAIANDO A PRIMEIRA ESFERA

R.: A FUNÇÃO QUE MELHOR DESCREVERIA ESTA RELAÇÃO É A FUNÇÃO QUADRÁTICA.

Posição do sensor x Tempo médio ao quadrado

R.: A FUNÇÃO QUE MELHOR DESCREVERIA ESTA RELAÇÃO É A FUNÇÃO LINEAR.

5. Em seguida compare os valores encontrados. Houve diferença nos valoresencontrados?

R.: QUANDO COMPARADO OS VALORES ENCONTRADOS, OBSERVA-SE UMA PEQUENA

6. Utilize a equação (4) do resumo teórico para calcular o valor da velocidade

7. Construa o gráfico da “Velocidade x Tempo”. Qual o comportamento da velocidade?

R: DURANTE A EVOLUÇÃO DO TEMPO A VELOCIDADE VAI AUMENTANDO.

b. Aceleração da gravidade - Esfera de diametro maior:

R.: SIM, HÁ DIFERENÇA ENTRE OS VALORES ENCONTRADOS, ISTO DEVE-SE AO FATO

2. Compare os gráficos de “Velocidade x Tempo” obtidos com as duas

b. Velocidade x Tempo - Esfera de diametro maior:

R: SIM, A VELOCIDADE VARIA IGUALMENTE PARA AS DUAS ESFERAS.

AVALIAÇÃO DOS RESULTADOS

FASE 1 – LEI DE HOOKE

1. Preencha a tabela 1 abaixo com os dados encontrados durante esta fase do

Tabela 1 – Dados experimentais de lei de Hooke

A equação da Lei de Hooke é utilizada para calcular a constante elástica da mola:

F = Força aplicada (N)

K = Constante elástica da mola (N/m)

∆X = Alongamento ou deformação da mola (m) quando submetida a ação dos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 1

Diante dos resultados obtidos, calcule a constante elástica da mola M1

Força aplicada (F) X Deformação da mola (∆X)

Resposta: Será uma função de Primeiro Grau e função linear.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 2

3. O que representa o coeficiente angular (ou declividade) do gráfico F versus

4. Com base em suas medições e observações, verifique a validade da seguinte

5. Qual mola possui a maior constante elástica? Compare seus resultados!

K(m)1 k(m)2 k(m)3

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 3

FASE 2 – ASSOCIAIÃO DE MOLAS EM SÉRIE

1. Preencha a tabela abaixo com os dados encontrados durante esta fase do

Tabela 2 – Dados experimentais de associação de molas em série

A equação da Lei de Hooke é utilizada para calcular a constante elástica do

F = Força aplicada (N)

Kr = Constante elástica do conjunto de molas em série (N/m)

∆Xr = Alongamento ou deformação do conjunto de molas (m) quando

A força aplicada neste experimento é a força peso, que é o produto da massa

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 4

Diante dos resultados obtidos, calcule a constante elástica do conjunto de

É possível também relacionar as constantes de cada uma das molas do conjunto

Como a mesma força atua em cada mola e as deformações estão relacionadas

∆𝑥𝑟 = ∆𝑥1 + ∆𝑥2

Kr = Constante elástica do conjunto de molas em série

(N/m)K1 = Constante elástica da mola M1 (N/m)

K2 = Constante elástica da mola M2 (N/m)

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 5

Utilize as constantes elásticas das molas obtidas da parte I do experimento,

2. Os resultados obtidos para a constante elástica do conjunto em série foram

Força aplicada (F) X Deformação da mola (∆X)

Resposta: É uma função linear, de primeiro grau.

4. A constante k é a mesma para qualquer conjunto em série? Em caso negativo,

5. Comente sobre a relação entre as constantes das molas obtidas na parte I

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 6

FASE 3 – ASSOCIAIÃO DE MOLAS EM PARALELA

1. Preencha a tabela abaixo com os dados encontrados durante esta fase do

A equação da Lei de Hooke é utilizada para calcular a constante elástica do

F = Força aplicada (N)

Kr = Constante elástica do conjunto de molas em paralelo (N/m)
