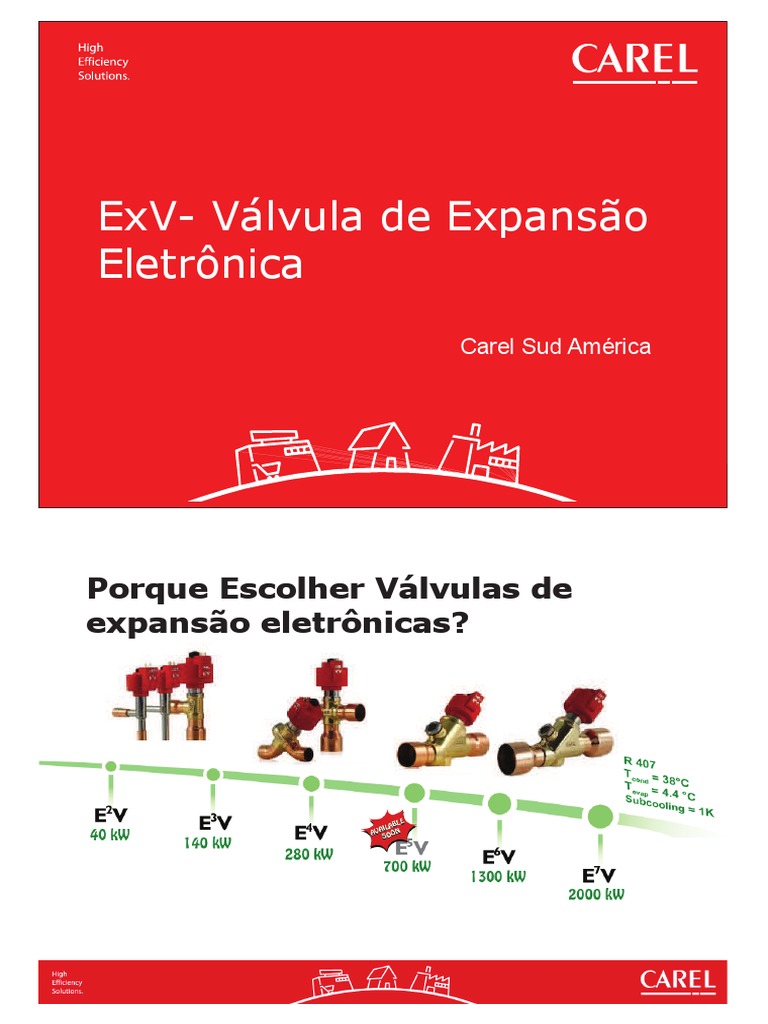

ExV- Válvula de Expansão

Eletrônica
Carel Sud América

Válvulas de Expansão Eletrônicas

Porque Escolher Válvulas de

expansão eletrônicas?
 Vantagens da Válvula de expansão
Quais as vantagens da válvula de
eletrônica
expansão eletrônica em relação a
termostática?
Válvulas termostáticas mecânicas:

• O range de controle é bastante reduzido(1.5/2mm).

• Calibrado para condições de verão, não otimizada para

reduzir a pressão de condensação no inverno.

• Reage lentamente às variações da capacidade do sistema.

• O superaquecimento é bastante instável e geralmente

superior .

Quais as vantagens da válvula de

expansão eletrônica em relação a
termostática?
Válvulas de expansão eletrônicas Carel ExV:
Integração eletrônica e mecânica que permite ao sistema se “adaptar”
em função das necessidades específicas e condições climáticas.
• Controle “fino” do fluxo do refrigerante (15mm pino, 480 steps, em
torno de 0.03mm/step) .
• A redução de pressão de condensação aumenta a eficiência do
sistema.
• Reações rápidas em relação as variações de capacidade.
• Superaquecimento se estabiliza no valor desejado .
 Vantagens relativas à instalação

• Escolha Simplificada. Software de dimensionamento

grátis para escolha ideal para cada aplicação.
• As vávulas são bi-direcionais. Vantagens:
- Podem operar no sentido inverso (ex. bombas de calor).
- Pode ser instalada na melhor posição.
• Estabilidade: Superaquecimento estável e facilmente ajustado.
• Confibilidade: As válvulas não necessitam de manutenção pós
instalação.

Vantagens relativas a manutenção

• Motor removível.
Vantagens:
- Instalação sem procedimentos especiais
- Verificação do funcionamento correto.

• Visores.
Vantagens:
- Verificação do funcionamento correto
- Detectar gases não condensados.

• Acessórios: Soldagem simples e eficiente com risco de

vazamento reduzido.
 Flexibilidade
Capacidade de refrigeração:

From 2kW to 11kW

Apenas uma válvula de expansão eletrônica pode
substituir uma grande variedade de válvulas
termostáticas:

A B C D

Vantagens relativas a eficiência do

sistema:
Valor do Superaquecimento?

• Se o superaquecimento for muito baixo, pode ocorrer um

retorno de líquido para o compressor e assim danificá-lo.

• No entanto, não pode ser muito alto porque isso

reduziria significativamente o COP.

Com válvulas ExV,

superaquecimento é o mais baixo
possível e mais estável.
Vantagens relativas a eficiência do
sistema:
• A redução da temperatura de condensação diminui a taxa de
compressão e reduz o consumo de potência do compressor
(Condensing Pressure Floating).

• A redução da temperatura de
condensação aumenta a eficiência
de refrigeração.

Aumento do COP

Vantagens relativas à economia de

energia:
• Superaquecimento baixo.
• Sistema mais estável.
• Maior COP. Economia de Energia:
• Funções avançadas de 0-10%
controle.
• Respostas rápidas.

• Vasta opções de controle.

• Adaptado a diferentes Economia de Energia:
condições de operação 10-25%
(Condensação, pressão de
evaporação).
 Algumas experiências de campo…
- Supermercado em Lido di Camaiore

• Supermercado com 115 unidades,

gás R404a; 27,200€/year 24%
• Dupla Tecnologia: EEV, TEV;
• Mudança de tecnologia a Economia de Energia
cada 24h; -174,000 kg/ano
• Consumo monitorado; Emissão CO2

Como escolher a melhor Válvula

para sua aplicação?
Exemplo: LT câmara frias BT (-18rC), 10m3, refrigerante
R404a, capacidade necessária para refrigeração13kW.

Dados:

• Capacidade de Refrigeração (CAP): 13kW

• Refrigerante R404a;
• Temperatura de condensação(Tcond): 40rC
• Temperatura de evaporação (Tevap): -30rC
• Queda de pressão na alta(ΔPH): 0.6 bars
• Queda de pressão na baixa(ΔPL): 0.8 bars
• Temperatura do líquido refrigerante na entrada da válvula(Tliq):
deve ser calculado.
Como escolher a melhor Válvula
para sua aplicação?

1. Entrar em Ksa.carel.com e criar

cadastro.
2. Entrar em exvselectiontool.
carel.com
3. Identificar a aplicação desejada.
4. Verifique se as condições
operacionais indicadas são
adequadas para aplicação.
5. Baseado no tipo de refrigerante
e a capacidade de refrigeração
exigida.

Cuidados durante a instalação:

Indicado não utilizar para baixo, evitando

assim que haja uma possível infiltração de
fluidos na bobina da válvula!
Cuidados durante a instalação: Instalação

Remova a bobina antes de soldar e envolva a parte de

cima da válvula em um pano úmido.

Cuidados na instalação:
 Cuidados na instalação:
A sonda de temperatura deve ser instalada das
seguintes formas:

• Quando menor que • Quando o tubo possuir

22mm o diâmetro do um diâmetro maior que
tubo, a sonda deve ser 22mm a sonda deve ser
instalada na parte instalada em um angulo
superior . “4:30’’ e “7:30’’ horas.

Cinco boas razões para

utilizar válvulas de
expansão eletrônicas
Carel (ExV):
 Tecnologia ExV

1. Adaptação automática para uma vasta gama de condições,

não limitando o aparelho a trabalhar apenas com pressões
nominais de sucção e descarga:
• Ar/Água bomba
de calor.

Eficiência
Um dispositivo
A ExV irá trabalhar
mecânico
corretamente pode
em não
todas
as funcionar
condições.corretamente
em todas as condições.

Condição Nominal

Temperatura externa

Tecnologia ExV

2. Melhor alimentação do evaporador, média de

superaquecimento menor, melhor estabilidade e alcanço
rápido dos objetivos:
Um dispositivo
Uma mecânico vai
ExV encontrará
abrir e permitir
rapidamente um que o dever
do superaquecimento
superaquecimento nominal
estável
seja menos
mais eficiente.
eficiente.
Eficiência
 Tecnologia ExV

3. Comportamento constante, sem a necessidade de ajustes

periódicos, manutenção ou substituição:

• Mola Interna e membrana interna sofrem

uma deformação plástica com o tempo.
• Não é possível regular o setpoint então:
• Ajuste seu setdas
ØVariação point de regulação
condições (se do
climáticas
quiser,
anodeixe
deveoser
padrão 6K) eperiodicamenrte.
regulada esqueça sua
válvula, sem nenhuma preucupação a mais.
ØA variação de carga térmica deve-se
ajustar a válvula periodicamente.

Tecnologia ExV
4. Integração com o controlador principal da unidade.

Integração à ExV sabe:

• Quando o compressor ligou.
• Quando o compressor modulou.
• Quando o compressor está em
slide n. 22
situação crítica.
 Tecnologia ExV

5. Sempre que necessário possui uma capacidade variável.

Este material pode reagir

corretamente com as variações da
condição de trabalho, pode
também trabalhar com uma
modulação interna contínua.

Quanto maior a capacidade de

modulação do compressor, maior a
eficiência do incremento parcial da
carga.

Modelos de Drivers

• Possuimos 2 drivers para Controle de válvulas de expansão

eletrônicas:

• 1 – MPX PRO 3.

• 2 – EVD Evolution.
 MPX PRO3
• Características:

1. Controle da válvula de expansão eletrônica.

2. Controle do degelo, ventilador, iluminação.

3. Controle da resistência de orvalho.

4. UltraCap interno.

5. Saída para alarme.

6. 115 - 230Vca.

EVD Evolution

• Controle do superaquecimento.
• Start-up com apenas 4 parâmetros:
- Refrigerante usado
- Modelo da válvula
- Tipo da sonda de pressão
- Aplicação (display case, chiller,
etc.).
• Esquema de ligação visível no display.
• Senhas com diferentes níveis de acesso.
• Cópia de parâmetros utilizando o
mesmo display.
• LED para monitorar os principais
parâmetros.
• Protocolos de comunicação serial: Carel,
pLan e Modbus.
