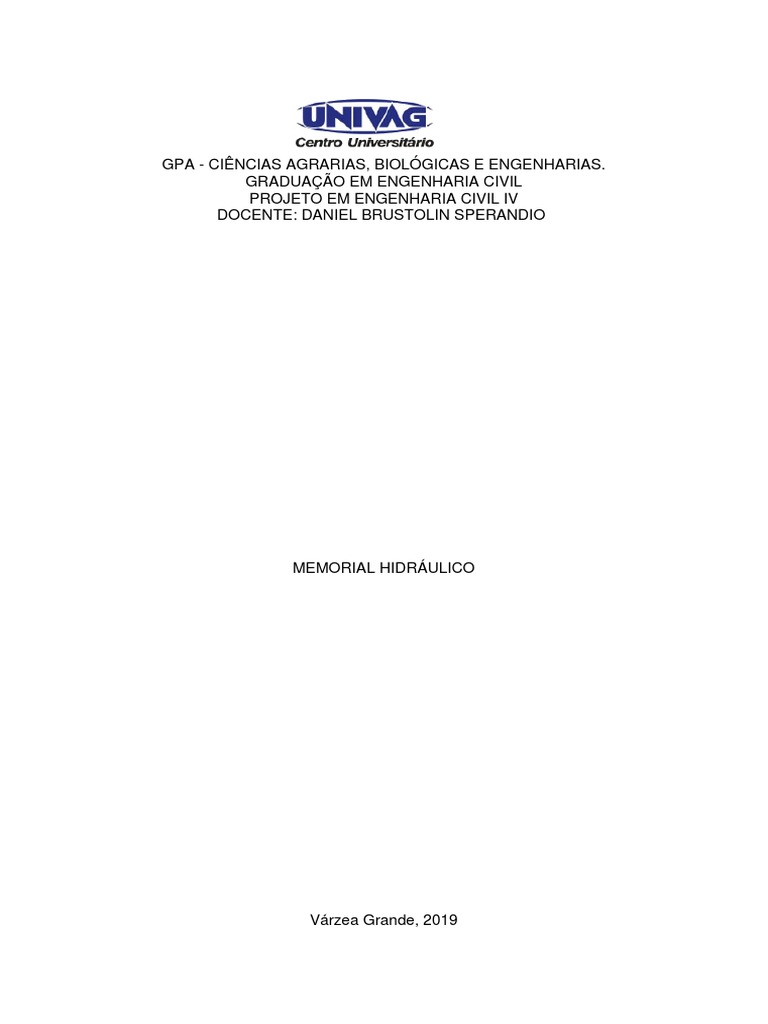

GPA - CIÊNCIAS AGRARIAS, BIOLÓGICAS E ENGENHARIAS.

GRADUAÇÃO EM ENGENHARIA CIVIL

PROJETO EM ENGENHARIA CIVIL IV
DOCENTE: DANIEL BRUSTOLIN SPERANDIO

MEMORIAL HIDRÁULICO

Várzea Grande, 2019

1
GPA - CIÊNCIAS AGRARIAS, BIOLÓGICAS E ENGENHARIAS.
GRADUAÇÃO EM ENGENHARIA CIVIL
PROJETO EM ENGENHARIA CIVIL IV
DOCENTE: DANIEL BRUSTOLIN SPERANDIO

MEMORIAL HIDRÁULICO

Trabalho apresentado como instrumento

avaliativo para composição da nota parcial
da disciplina “Projeto de Engenharia Civil IV”.

Discentes:
Isadora Salazar Prado,
Marcela Ribeiro Facaia de Melo,
Rafaelly de Paula Pinto e
Sara Neves de Oliveira.

Várzea Grande, 2019

2
 Sumário
MEMORIAL DESCRITIVO HIDRÁULICO ..................................................................4
IDENTIFICAÇÃO DO PROJETO .........................................................................4
OBJETIVO ...............................................................................................................4
NORMAS TÉCNICAS DE REFERÊNCIA ...........................................................4
DESCRIÇÃO DO PROJETO HIDRÁULICO ......................................................5
ALIMENTAÇÃO E RESERVATÓRIOS .........................................................5
DISTRIBUIÇÃO ...............................................................................................6
TERMINAIS DE LIGAÇÕES PARA APARELHOS ......................................7
LOUÇAS ...........................................................................................................7
TUBOS E CONEXÕES ..........................................................................................8
ESPECIFICAÇÕES ..........................................................................................8
ALTURA DOS PONTOS DE UTILIZAÇÃO ........................................................8
LISTA DE MATERIAS ............................................................................................9
CONSIDERAÇÕES FINAIS ................................................................................10
MEMORIAL DE CÁLCULO HIDRÁULICO .............................................................11
INSTALAÇÕES PREDIAIS DE ÁGUA FRIA ....................................................11
CONSIDERAÇÕES FINAIS ................................................................................19

3
 MEMORIAL DESCRITIVO HIDRÁULICO

IDENTIFICAÇÃO DO PROJETO

DADOS DA OBRA:
Nome: Residencial Royal Salute
Endereço: Rua E, Morada do Ouro/ Cuiabá-MT

DADOS DO PROJETO:
Tipo: Residencial ´
Área: 53,58 m²
Autores: Isadora Salazar Prado, Marcela Ribeiro Facaia de Melo, Rafaelly de
Paula Pinto e Sara Neves de Oliveira.

OBJETIVO

O presente memorial descritivo tem por objetivo apresentar as normas e

especificações técnicas necessárias à execução do projeto de Instalações
Hidrossanitárias de Água Fria do Condomínio Royal Salute, incluindo aqui os
aspectos técnicos e funcionais relacionados as instalações de água fria.

NORMAS TÉCNICAS DE REFERÊNCIA

NBR 5.626/1998 - Instalações prediais de água fria. Estabelece exigências e

recomendações relativas ao projeto, execução e manutenção da instalação
predial de água fria, respeitando aos princípios de bom desempenho da
instalação e da garantia de potabilidade da água no caso de instalação de água
potável.
Esta Norma é aplicável à instalação predial que possibilita o uso
doméstico da água em qualquer tipo de edifício, residencial ou não. O uso
doméstico da água prevê a possibilidade de uso de água potável e de água não
potável.
No que se refere aos usos não domésticos, esta Norma aponta as
exigências a serem observadas quando tais usos se dão associados ao uso

4
doméstico, tendo em vista resguardar a segurança sanitária e o desempenho da
instalação.
Esta Norma pode ser utilizada como referência técnica de procedimento
de recebimento de uma instalação predial de água fria, podendo ser referida em
contrato estabelecido entre o construtor e o usuário, ou entre o construtor e o
projetista ou, ainda, entre o construtor e o instalador.

DESCRIÇÃO DO PROJETO HIDRÁULICO

ALIMENTAÇÃO E RESERVATÓRIOS
O abastecimento da edificação será realizado pela Concessionária de
Água e Esgoto do município de Cuiabá – MT. A edificação contará com uma
(01) caixa d’água em cada casa de 1500 Litros.

Fonte: https://www.tigre.com.br/
Dimensões do reservatório (metros):
A B C D E
1,05 0,83 1,77 1,75 1,43

5
O reservatório será minimamente composto pelas seguintes ligações:

1. Uma tubulação de entrada, em PVC rígido, a partir da tubulação de recalque,

provida de registro de gaveta bruto.

2. Um Extravasor em PVC rígido, de passagem livre, em nível imediatamente

superior à tubulação de entrada. Esta tubulação possuirá uma saída para
uma tubulação de aviso, que despejará a água em local visível.

3. Uma tubulação de limpeza, em PVC, provida de registro de gaveta bruto.

4. Uma tubulação para o barrilete, em PVC, provida de registro de gaveta bruto,

estendida acima do nível da reserva de incêndio.

DISTRIBUIÇÃO
A rede foi projetada de modo que a pressão mínima no ponto de tomada
d’água nos barriletes existentes deve ser de 0,10 mca, a velocidade em qualquer
trecho não ultrapasse a 1,10 m/s.
O dimensionamento das colunas de distribuição foi feito com base no
método dos pesos, previsto na NBR-5626, de modo a garantir pressões
dinâmicas adequadas nos pontos desfavoráveis da rede de distribuição e evitar
que os pontos críticos das colunas possam operar com pressões negativas em
seu interior.
Os tubos de água fria serão de PVC soldável com a finalidade de
abastecer todos os pontos indicados no projeto. Os locais, diâmetros e
comprimentos deverão seguir como previsto no projeto.
As colunas de distribuição possuirão um registro de gaveta bruto junto ao
barrilete, de forma a permitir a sua manutenção isoladamente.
As tubulações sob as lajes e os trechos das colunas que eventualmente
ficarem expostas à radiação solar deverão ser pintadas em coloração verde-
emblema como especificado pela norma NBR 6.493/1994.

6
 Assim como as colunas de distribuição, os barriletes também foram
dimensionados a partir do método da somatória dos pesos dos equipamentos, e
os diâmetros encontrados em função do Ábaco de Diâmetros e Vazões em
Função da Soma dos Pesos (Anexo II).
Todas as tubulações deverão ter caimento, de forma a evitar o
sifonamento da tubulação, e impedindo o acúmulo de bolhas de ar na tubulação,
quando aparentes deverão ser fixos com abraçadeiras metálicas, cintas ou
tirantes metálicos em paredes, lajes ou vigas. A distância entre apoios deverá
respeitar as recomendações dos fabricantes.
As conexões de água fria nos terminais para a ligação de aparelhos serão
de PVC azul com bucha de latão. Os locais e diâmetros deverão seguir como
previsto no projeto. Os registros de gaveta pressão ou esferas serão instalados
nos locais previstos no projeto, terão a finalidade de fechar o fluxo de água para
a manutenção da instalação.
Todas as instalações deverão ser executadas de acordo com as
prescrições existentes nas normas brasileiras atinentes ao caso e de acordo com
as indicações técnicas dos fabricantes dos materiais empregados, respeitando-
se rigorosamente o projeto do sistema.

TERMINAIS DE LIGAÇÕES PARA APARELHOS

As conexões de água fria nos terminais para a ligação de aparelhos serão
de PVC marrom com bucha de latão. Os locais e diâmetros deverão seguir como
previsto no projeto.
Os registros de gaveta pressão ou esferas serão instalados nos locais
previstos no projeto, terão a finalidade de fechar o fluxo de água para a
manutenção da instalação.

LOUÇAS
As bacias sanitárias dos banheiros serão indicadas pelo memorial
arquitetônico de louça de primeira qualidade com caixa acoplada. Os lavatórios
dos sanitários serão conforme especificações no Projeto Arquitetônico, sendo
também de primeira qualidade.

7
 TUBOS E CONEXÕES
ESPECIFICAÇÕES

Tubulação: Os tubos deverão ser em PVC rígido marrom, com juntas soldáveis,
pressão de serviço 7,5 Kgf/cm2, fabricados e dimensionados conforme a norma
NBR-5648/101 da ABNT. O fornecimento deverá ser em tubos com
comprimento útil de 6,0m.

Conexões: As conexões deverão ser em PVC rígido marrom, com juntas

soldáveis, pressão de serviço 7,5 Kgf/cm², fabricados e dimensionados
conforme a norma NBR-5648/10 da ABNT. As conexões de saída deverão ser
em latão.

Registros de Gaveta e Pressão: Os registros de gaveta deverão ser em bronze,

dotados de canoplas cromadas.

ALTURA DOS PONTOS DE UTILIZAÇÃO

PONTOS DE ULTILIZAÇÃO ALTURA (CM)

Bacia sanitária com caixa acoplada 15
Chuveiro 210
Ducha higiênica 50
Registro de pressão chuveiro 110
Torneira de jardim 50
Torneira para pia de cozinha 100
Torneira para tanque de lavar 65
Válvula de descarga para Bacia Sanitária 110

8
 LISTA DE MATERIAS

TABELA DE ACESSÓRIO DE TUBO

QTD DESCRIÇÃO
1 Adaptador Sondável com Anel para Caixa d’Água 32mm, PVC
Branco
2 Adaptador Sondável com Anel para Caixa d’Água com Registro
20mm, PVC Branco
1 Adaptador Sondável com Anel para Caixa d’Água com Registro
25mm, PVC Branco
1 Adaptador Sondável com Anel para Caixa d’Água com Registro
32mm, PVC Branco
1 Registro de Chuveiro PVC Areia ½”
1 Registro Esfera VS Compacto Sondável 25mm

TABELA DE CONEXÃO DE TUBO

QTD DESCRIÇÃO
1 Bucha de Redução Sondável Curta 25X20mm, PVC Marrom
6 Joelho 90° Sondável 20mm, PVC Marrom
11 Joelho 90° Sondável 25mm, PVC Marrom
2 Joelho 90° Sondável 32mm, PVC Marrom
2 Tê Sondável 20mm, PVC Marrom
2 Tê Sondável 25mm, PVC Marrom
1 Tê Sondável 32mm, PVC Marrom

TABELA DE PEÇA HIDROSSANITÁRIA

QTD DESCRIÇÃO
1 Cj Corpo/Tampa Caixa d’Água 1500 Litros RT
1 Tampa para Caixa d´Água 1500 Litros RT
1 Torneira Boia para Caixa d’Água ½”

TABELA DE TUBOS
COMPRIMENTO DIÂMETRO
7.35m 20.0mm
22.35m 25.0mm
2.94m 32.0mm

9
 CONSIDERAÇÕES FINAIS
O projeto de instalações de água fria foi elaborado de modo a garantir o
fornecimento de água de forma contínua, em quantidades suficientes, mantendo
sua qualidade com pressões e velocidades adequadas ao perfeito
funcionamento das peças de utilização e do sistema de tubulações, preservando
ao máximo o conforto dos usuários, incluindo as limitações impostas dos níveis
de ruído nas tubulações.
As instalações hidráulicas deverão atender a toda edificação, sendo que
todas as tubulações hidráulicas de água fria deverão ser de PVC rígido soldável,
inclusive as conexões, ambos de primeira qualidade e executados conforme
projeto hidráulico.
Todos os critérios técnicos de engenharia nele adotado estão baseados
em normas brasileiras editadas pela Associação Brasileira de Normas Técnicas
– ABNT.

10
 MEMORIAL DE CÁLCULO HIDRÁULICO

INSTALAÇÕES PREDIAIS DE ÁGUA FRIA

Este memorial de cálculo tem por objetivo o dimensionamento da

canalização hidráulica de acordo com a norma NBR5626 /1998 - Instalações
Prediais de Água fria.

1. Cálculo de Consumo Diário

O condomínio residencial unifamiliar dispõe de 10 casas idênticas, 1

guarita, 1 ambiente gourmet, 1 playground e 1 piscina. Vale ressaltar que cada
residência possui sala e cozinha conjugadas, 2 quartos, 1 banheiro e área de
serviço.
De acordo com a tabela 1, indicada pelo professor em sala de aula, foi
considerado uma residência de médio padrão como solicitado, sendo estimado
2 pessoas por quarto.

Desta forma, em cada residência terá:

2 quartos = 4 pessoas
Residência de médio valor = 150 l/dia

Cd = Pessoas × Quantidade de consumo

Cd = 4 × 150
Cd = 600 l/dia

11
Para 24 hrs de consumo= 1200𝑙

Nesse segmento, foi utilizado uma caixa d´água de 1500𝑙, levando em

consideração as dimensões do reservatório disponíveis no site da empresa
Tigre.

2. Planilha
Utilizando a planilha de modelo fornecida tanto pela norma NBR5626 /1998,
quanto pelo professor Daniel Brustolin em sala de aula, tendo pequenas
alterações estruturais na mesma, devem ser executados os seguintes passos:

I. Trecho: identificação do trecho de tubulação a ser dimensionado,

apresentando à esquerda o número ou letra correspondente à sua
entrada e à direita o número ou letra correspondente à sua saída;

II. Soma dos pesos: valor referente à somatória dos pesos relativos de
todas as peças de utilização alimentadas pelo trecho considerado
conforme Tabela A.1;

12
 Tabela A.1 - Pesos relativos nos pontos de utilização identificados em função do
aparelho sanitário e da peça de utilização

Aparelho sanitário Peça de utilização Vazão de Peso

projeto relativ
L/s o
Caixa de descarga 0,15 0,3
Bacia sanitária Válvula de descarga 1,70 32
Banheira Misturador (água fria) 0,30 1,0
Bebedouro Registro de pressão 0,10 0,1
Bidê Misturador (água fria) 0,10 0,1
Chuveiro ou ducha Misturador (água fria) 0,20 0,4
Chuveiro elétrico Registro de pressão 0,10 0,1
Lavadora de pratos ou de roupas Registro de pressão 0,30 1,0
Lavatório Torneira ou misturador 0,15 0,3
(água fria)
com Válvula de descarga 0,50 2,8
sifão
Mictório cerâmico integra
do
Caixa de descarga,
sem 0,15 0,3
registro de pressão ou
sifão
válvula de descarga
integra
para mictório
do
Caixa de descarga ou 0,15
Mictório tipo calha 0,3
registro de pressão por metro de
calha
Torneira ou misturador 0,25 0,7
Pia (água fria)
Torneira elétrica 0,10 0,1
Tanque Torneira 0,25 0,7
Torneira de jardim ou Torneira 0,20 0,4
lavagem em geral

III. Vazão estimada, em litros por segundo: valor da vazão total demandada
simultaneamente, obtida pela equação
𝑄 = 0,3 √𝛴𝑃
Onde:
Q= é a vazão estimada na seção considerada, em litros por segundo;

13
 ΣP= é a soma dos pesos relativos de todas as peças de utilização
alimentadas pela tubulação considerada;

IV. Diâmetro, em milímetros: valor do diâmetro interno da tubulação, sendo

considerada no mínimo 20mm conforme Nomograma de pesos, vazões
e diâmetros;

Nomograma de pesos, vazões e diâmetros

14
 V. Velocidade, em metros por segundo: valor da velocidade da água no
interior da tubulação conforme Tabela Ábaco;

VI. Perda de carga unitária, em quilopascal por metro: valor da perda de

carga por unidade de comprimento da tubulação conforme Tabela
Ábaco;

VII. Diferença de cota (desce + ou sobe -), em metros: valor da distância

vertical entre a cota de entrada e a cota de saída do trecho considerado,

15
 sendo positiva se a diferença ocorrer no sentido da descida e negativa
se ocorrer no sentido da subida;
VIII. Pressão disponível, em metro coluna de água (mca): pressão disponível
na saída do trecho considerado, sendo iniciado por 0,1 quando for
correspondente a reservatório;

IX. Comprimento real da tubulação, em metros: valor relativo ao

comprimento efetivo do trecho considerado;
X. Comprimento equivalente da tubulação, em metros: valor relativo ao
comprimento equivalente das conexões conforme tabela de Perdas de
cargas localizadas;

Perdas de carga localizadas – equivalência em metros de tubulação de PVC

rígido ou cobre

XI. Comprimento total tubulação, em metros: valor relativo ao comprimento

real mais o comprimento equivalente das conexões;

XII. Perda de carga total, em quilopascal: soma das perdas de carga

verificadas na tubulação e nos registros e outros, obtida pela equação
∆𝑃 = 𝐿𝑇 × 𝐽
Onde:

16
 ΔP= é a perda de Carga, em quilopascal;
J= é a perda de carga unitária, em quilopascal por metro;
XIII. Pressão disponível residual, em metro coluna de água (mca): pressão
residual, disponível na saída do trecho considerado, obtida pela equação
𝑃𝐹 = 𝑃𝐼 + ∆𝐴𝐿𝑇 − ∆𝑃
Onde:
PF= é a pressão disponível residual final
PI= é a pressão disponível inicial
Δalt= diferença de cota
ΔP= Perda de carga total

17
 3.Modelo de Planilha

1 2 3 4 5 6 7 8 9 10 11 13 14

Trecho Soma dos Vazão Diâmetro Velocidade Perda de Diferença de Pressão Pressão Perda de Pressão
Comprimento da tubulação
pesos estimada carga cota disponível disponível carga disponível
residual
unitária residual

desce +
sobe -

Real Equivalente Total Total

L/s mm m/s kPa/m m mca m m m kPa mca

WC
A-B 1,0 0,30 20 1,10 0,11 2,20 0,10 2,83 1,40 4,23 0,46 1,84
B-C 0,30 0,16 20 0,40 0,016 0,32 1,84 0,32 3,60 3,92 0,062 2,09
B-D 0,70 0,25 20 0,90 0,07 0 1,84 0,40 2,40 2,80 0,19 1,65
D-E 0,30 0,16 20 0,40 0,016 0,70 1,65 0,70 3,60 4,30 0,068 2,28
D-F 0,40 0,18 20 0,60 0,039 -1,26 1,65 1,89 3,40 5,29 0,20 0,19

COZ/A.
SERV.
G-H 2,40 0,46 25 1,10 0,07 2,50 0,10 8,50 0,20 8,70 0,60 2,0
H-I 0,70 0,25 25 0,53 0,019 0 2,0 1,05 3,60 4,65 0,088 1,91
H-J 1,0 0,30 25 0,63 0,025 0,13 2,0 0,50 1,20 1,70 0,042 2,08
J-K 0,70 0,25 25 0,53 0,019 0 2,08 0,77 3,60 4,37 0,083 1,99

18
CONSIDERAÇÕES FINAIS
Todas as tubulações hidrossanitárias foram dimensionadas conforme a
NBR5626 /1998 - Instalações Prediais de Água fria, sendo imprescindível a
execução das tubulações conforme este presente relatório.

19
