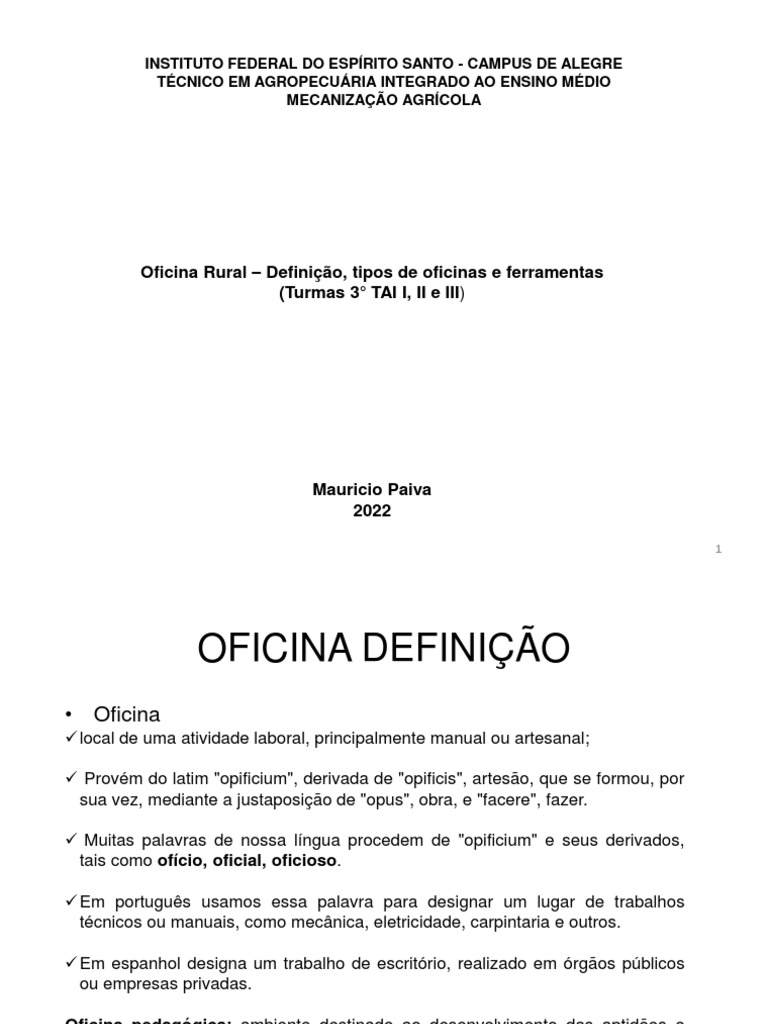

INSTITUTO FEDERAL DO ESPÍRITO SANTO - CAMPUS DE ALEGRE

TÉCNICO EM AGROPECUÁRIA INTEGRADO AO ENSINO MÉDIO

MECANIZAÇÃO AGRÍCOLA

Oficina Rural – Definição, tipos de oficinas e ferramentas

(Turmas 3° TAI I, II e III)

Mauricio Paiva
2022

1
 OFICINA DEFINIÇÃO
• Oficina
local de uma atividade laboral, principalmente manual ou artesanal;

 Provém do latim "opificium", derivada de "opificis", artesão, que se formou, por

sua vez, mediante a justaposição de "opus", obra, e "facere", fazer.

 Muitas palavras de nossa língua procedem de "opificium" e seus derivados,

tais como ofício, oficial, oficioso.

Em português usamos essa palavra para designar um lugar de trabalhos

técnicos ou manuais, como mecânica, eletricidade, carpintaria e outros.

Em espanhol designa um trabalho de escritório, realizado em órgãos públicos

ou empresas privadas.

Oficina pedagógica: ambiente destinado ao desenvolvimento das aptidões e

habilidades, mediante atividades laborativas orientadas por professores
capacitados, e em que estão disponíveis diferentes tipos de equipamentos e
materiais para o ensino ou aprendizagem, nas diversas áreas do desempenho
profissional.
2
 OFICINAS TIPOS

Oficina mecânica leve Oficina mecânica pesada

Oficina mecânica de Oficina de motocicletas

máquinas e implemento
3
 OFICINAS TIPOS

Borracharia Auto-elétrica

Marcenaria Carpintaria
4
 OFICINAS TIPOS

Serraria Serralheria - ferragens

Serralheria - alumínio Vidraçaria

5
 OFICINA RURAL
1. Engloba vários tipos de oficinas para atender as
necessidade específicas de uma propriedade rural,
divide-se em:
Oficina multifuncional – atende as diferentes
especificidades da propriedade
 Almoxarifado
 Galpão de máquinas e implementos
 Galpão de veículos
 Lavador
 Fosso ou rampa
 Depósito de combustível e lubrificantes 6
 OFICINA RURAL
 Localização:
• Deve ser considerado as construções já existentes e a distribuição de
cercas, pontes, porteiras entre outras na propriedade;
• Deverá estar próxima as atividades agropecuárias; preferencialmente em
local seco e elevado para evitar inundações.

 Construção:
• Deve existir uma rampa suave na entrada da oficina;
• Pé direito deve ser elevado;
• Possuir janelas e portas amplas para facilitar a luminosidade natural e a
aeração;
• Cobertura preferencialmente de telha de barro;
• Piso resistente, plano e limpo, preferencialmente de cimento ou concreto,
para permitir a utilização de ferramentas, máquinas e equipamentos .
7
 OFICINA RURAL
 Característica:
• Sempre limpa e com as máquinas e ferramentas sempre organizadas.

Quadro de ferramentas
Armário para ferramentas

Carro bancada para ferramentas Caixa sanfonada com 5 gavetas

8
 OFICINA RURAL
 Ferramentas: objeto usado para realizar trabalho: O
termo ferramenta deriva do latim ferramenta, plural de ferramentum. É um
utensílio, dispositivo, ou mecanismo físico utilizado por trabalhadores das mais
diversas áreas para realizar alguma tarefa.

 Exemplos:

Martelo bola
Chave de boca

Alicate universal
9
 Máquina: Conjunto de mecanismos combinados para
receber uma forma definida de energia, transformá-la e
restituí-la sob forma mais apropriada, ou para produzir
determinado tipo de trabalho, tudo aquilo que seu órgão
ativo gera movimento.

 Exemplos

Compressor de ar Furadeira de bancada

10
• Oficina rural classificação das ferramentas
quanto ao tipo de trabalho realizado.

Ferramentas de torção

Chave de boca

Chave biela o “L” sextavada

Chave Allen

Chave canhão sextavada

11
Ferramentas de torção
Chave de fenda cruzada ou
phillips

Chave de fenda cruzada ou

phillips toco

Chave de fenda

Chave de fenda toco

Chave combinada ou
boca/estria
12
Ferramentas de torção
Chave estrela ou estria

Chave catraca reversível

Soquete sextavado

Soquete estriado

13
Ferramentas de torção

Soquete sextavado longo

Soquete estriado longo

Chave Inglesa

Chave de grifo

14
Ferramentas de torção

Extratores de parafuso ou saca

parafusos

Cabo articulado

Cabo “T”

Junta universal

Extensão

Chave de roda cruz

15
Ferramentas de torção

Chave correia para tubos

Porta cossinete

Porta macho

Chave de vela ou cachimbo torx

Chave de vela ou cachimbo

fenda

16
Ferramentas de medição
Unidade métrica de dois (02) metros:
Material: Bambu, madeira, plástico e
alumínio

Esquadro- Material: madeira,

plástico ou metal

Paquímetro digital

Paquímetro

17
Ferramentas de medição
Régua de aço inox ou escala métrica
de aço inox

Nível de pedreiro – Material:

Madeira, plástico ou metal

Trena

Compasso de ponta

18
Ferramentas de medição

Torquímetro de vareta

Calibre de folgas

Calibrador de pneus digital

Calibrador de pneus
analógico
19
Ferramentas de preensão

Alicate de bico fino reto para anéis

externos

Alicate de bico fino curvo para

anéis externos

Alicate de bico fino reto para anéis

internos

Alicate de bico fino curvo para

anéis internos
20
Ferramentas de preensão

“Tenaz”- alicate pegador boca com

perfil curvo, plano e “U” (uso em
forjas)

Alicate de pressão “Grip”

Alicate de pressão “Grip” com

mordentes curvos
21
Ferramentas de preensão

Alicate de pressão tipo chave

corrente

Alicate de pressão para solda tipo

“U”

Alicate universal

Alicate de bico

Alicate de bico chato

22
Ferramentas de preensão

Alicate expansor para anéis de

segmento

Cinta para anéis de segmento

Saca polia de 03 haste

Saca polia de 02 haste deslisante

23
Ferramentas de preensão

Saca polia de 02 haste articuladas

Grampos

Sargento

24
Ferramentas de preensão

Alicate rebitador “pop”

Alicate rebitador manual tipo

alavanca

Compressor de mola de válvulas

Torno de bancada

25
Ferramentas de preensão

Morsa

Prensa hidráulica

26
Ferramentas de corte
Alicate de corte diagonal

Torquês

Serra copa – corte de chapas

metálicas

Tesoura de chapas

Cossinete

Macho

27
Ferramentas de corte

Limas rotativas

Pontas montadas

Amolador de brocas

Arco de serra + lâmina de arco de

serra
28
 Ferramentas de corte

• 16 dentes: alumínio e aço rápido Lâmina de arco de serra

• 18 dentes: ferro fundido
• 24 dentes: bronze, cobre e latão
• 32 dentes: aço de dureza maior

Serrote

Disco de lixa – lixadeira angular

29
Ferramentas de corte
 Limas formas mais comuns de secção

Lima paralela ou chata

30
Ferramentas de corte
Broca de aço rápido

Broca de aço carbono

Broca de Widea

Broca Sds plus – uso em

máquinas marteletes

Broca chata

31
Ferramentas de corte
Perfil dos discos
Disco de corte – Máquina
policorte

Disco de desbaste –
Esmerilhadeira angular

Disco de corte de 4 ½
polegadas - esmerilhadeira

Disco de desbaste de 4 ½
polegadas - esmerilhadeira
32
Ferramentas de corte

Escova de aço cônica - lixadeira

angular

Escova de aço - esmeril

Rebolo - esmeril

Guilhotina manual

33
 Classificação dos tipos de corte
• Cisalhamento

O corte por cisalhamento é executado colocando-se a chapa e/ou o material a ser cortado
entre duas facas de corte de aço especial. A faca inferior é fixa e a superior é dotada de
movimento ascendente/descendente. O esforço cortante é produzido pelo movimento
descendente da faca superior que, ao penetrar no material a ser cortado, cria:

 Uma zona de deformação;

 O corte por cisalhamento;
 Uma região fraturada com ruptura por tração;
 Uma rebarba.

• Abrasão

O corte por abrasão é executado pela fricção de uma ferramenta de corte no material a ser
cortado. Neste tipo de corte, são arrancadas partículas do material a ser cortado(“cavacos”)
com consequente aumento da temperatura da zona cortada. Quando a espessura da peça
a ser cortada é muito grande, existe a necessidade de serem utilizados fluidos de
refrigeração. Este tipo de corte pode ser executado por dois tipos de equipamentos: Serras
e discos abrasivos.

34
Ferramentas de percussão

Martelo ou marreta de borracha

Marreta

Martelo antiretrocesso

Martelo bola

Martelo pena ou de funileiro

35
Ferramentas de percussão
Martelo de carpinteiro ou tipo
unha

Tassos ou tarugos

Talhadeira

Punção

Saca pino cônico

Saca pino elástico

36
Modelos de pinos

Pino
Cônico

Pino
Paralelo ou
elástico

37
Ferramentas de percussão
Jogo Chave de Impacto ou
Jogo de Bits com Martelete
Manual de Impacto

Chave de Impacto ou
Martelete Manual de Impacto

Bit fenda cruzada ou phillips

Bit fenda

Bit allen

Bigorna

38
Ferramentas sem classificação
Espátula

Espátula chata

Macaco hidráulico jacaré

Guincho hidráulico ou macaco

hidráulico girafa

Macaco hidráulico garrafa

39
Ferramentas sem classificação

Pistola de lubrificação e
limpeza

Pistola de pintura por sucção

Pistola de pintura gravitacional

Pistola de pintura ar direto

40
