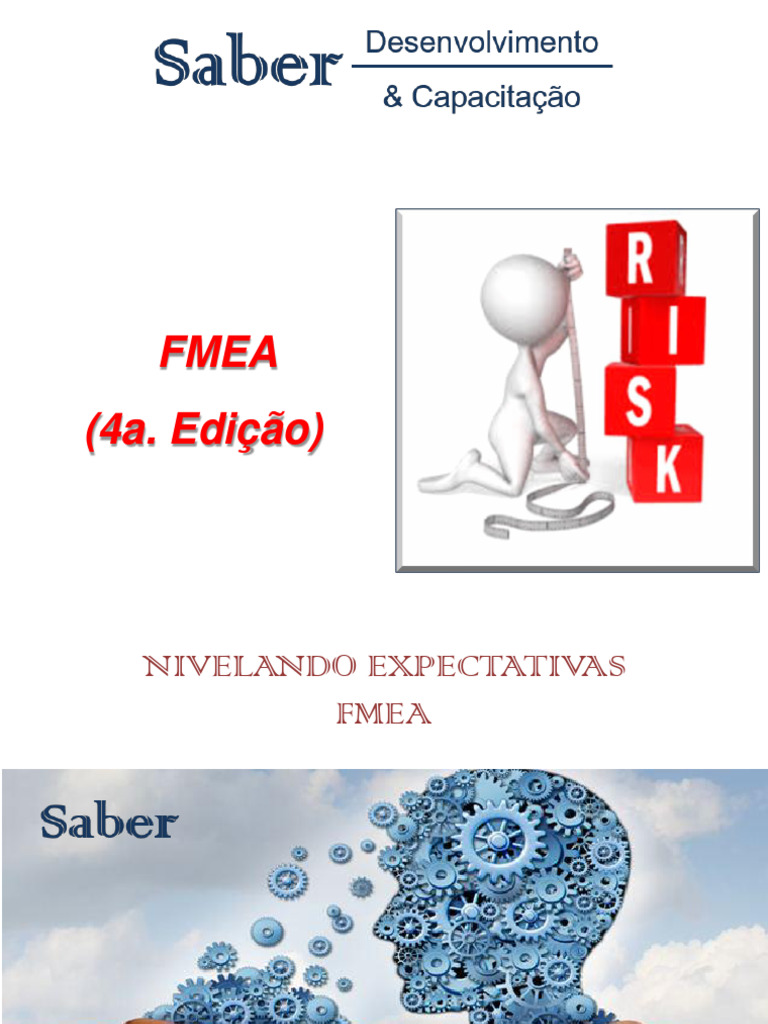

FMEA
(4a. Edição)
NIVELANDO EXPECTATIVAS
FMEA
CONCEITO DE FEMEA
FMEA - Failure Mode and Effect Analysis;
Identificação e análise das falhas atuais e potenciais;
Visão em reduzir ou eliminar o risco associado a cada
falha;
Avalia a severidade (conforme impacto no cliente ou
no processo), ocorrência e detecção (conforme
capacidade do processo);
Alimentado por lições aprendidas, dados históricos,
análises estatísticas, outras;
CONCEITO DE FMEA
DFMEA – FMEA de desenvolvimento do produto ou
serviço;
PFMEA – FMEA do processo;
Um responsável deve ser nomeado para liderar as
reuniões;
As reuniões devem ter participação multifuncional /
multidisciplinar.
CONCEITO DE FMEA
A REALIZAÇÃO DO FMEA POR
UM ÚNICO INDIVÍDUO PODE
LEVAR A INFORMAÇÕES
INCOMPLETAS E AVALIÇÕES
TENDENCIOSAS
TIPOS DE ABORDAGEM DO FMEA
DFMEA e PFMEA
FMEA proativo – Visão da falha potencial
FMEA reativo – Visão da falha ocorrida
FMEA reverso – Análise do processo existente in loco
Outras abordagens (FMEA de ferramenta, FMEA de
manutenção, FMEA de serviços)
TIPOS DE ABORDAGEM DO FMEA
Proativo Reativo
PREVENÇÃO X DETECÇÃO
Controles preventivos
Controla o sistema para
que as causas das falhas
não ocorram.
Controles detectivos
Controla as causas ou
falhas do processo ou no
produto.
Exercitando o Saber
ETAPA E FUNÇÃO
Etapa:
Deve estar demostrada qual parte do processo ou
produto está sendo analisada;
Deve usar simbologia adequada;
É importante usar uma única simbologia em todas as
documentações.
ETAPA E FUNÇÃO
Função:
Na parte da função deve-se escrever qual a função
daquela etapa. Neste campo devemos descrever qual o
objetivo ou propósito do processo.
REQUISITOS
Lista das exigências que suportam o processo ou produto;
Cada função pode ter vários requisitos;
Número muito elevado de requisitos pode ser evidência de
que a função não é clara;
Exercitando o Saber
POR HOJE É SÓ!
ATÉ QUINTA - 25/01/18
FMEA
(4a. Edição)
AQUECENDO...
✓ Etapa
✓ Função
✓ Requisitos
✓ Dispositivo a
prova de erros
Já temos para o
Medidor de Densidade...
PFMEA iniciado
Fluxograma
Logo da empresa FLUXOGRAMA DO PROCESSO
Cliente: Nº Peça (Cliente) Nº Peça (Fornecedor) Página 1
YYYY Ltda 000100013-0 010121206
Fornecedor: Nome da Peça: Revisão
xxxx Ltda Não Tecido 100g/m² + filme de PE 20g/m² (0,980x0,500 00
Aprovado por Data
Maria Silva 22/01/15
Inspeção
Início/Fim Operação Inspeção Estocagem Transporte
conjugada
Simbologia Operação Decrição da Operação
Início
Receber cantoneira 2"x1/4"
PI-001
Receber porca M12 x 1,75mm
Armazenar material recebido
ITD 28 Manuseio do material do estoque para a linha de produção
ITD 28, ITD 60,
ITD 61 e ITD Realização do produto
62
PD 14 e ITD
31
Inspeção e classificação do produto
ITD 205 Conversão do produto
PD 31, PQD
Inspeção e classificação da conversão
1110 e EDS
ITD 62 Embalagem e identificação do produto
PD 18 Transporte do material para o estoque
PD 18 e ITD
Armazenamento do produto acabado e controle das condições da embalagem
53
PD 19 Expedição do produto
Fim
MODO DE FALHA
➢ É definido na maneira como falha em atendimento ao requisito;
➢ Objetivo ou propósito do projeto ou processo também são requisitos
que podem falhar;
➢ Para avaliar o modo de falha, partimos do pressuposto que todas as
peças e serviços de entrada estão conforme;
➢ Modo de falha é a negação dos requisitos;
➢ O modo de falha pode já ter ocorrido ou não;
➢ São completados a medida que o FMEA é revisado.
MODO DE FALHA
ETAPA / FUNÇÃO DO REQUISITO MODO DE FALHA POTENCIAL
PROCESSO
Operação 20 Quatro parafusos Menos de quatro parafusos
Fixar almofada
(estofamento) do assento
Parafusos especificados M6 Usado parafusos com dimensional diferente do
à estrutura guia, usando
M6
uma pistola.
Iniciar sequência de montagem pelo Montagem realizada em qualquer outra
primeiro parafuso à direita dando sequência.
sequência no sentido horário
Parafusos totalmente assentados Parafusos não assentados totalmente
Torque de assentamento do parafuso de Parafuso assentado com torque acima de 52 N/m
47 N/m a 52 N/m.
Parafuso assentado com torque abaixo de 47
N/m
EFEITO DA FALHA
São as observações insatisfatórias que ocorre devido a
falha de atendimento do requisito.
Em casos que o efeito de falha possa impactar na
segurança do usuário ou clientes, e no atendimento à
alguma regulamentação, devem ser identificados.
EFEITO DA FALHA
✓ O modo de falha potencial impede fisicamente o
processamento subsequente, ou causa dano
potencial aos equipamentos ou operadores?
✓ Qual é o impacto potencial no usuário final?
✓ O que ocorreria se um defeito fosse detectado antes
de atingir o usuário final?
Exercitando o Saber
CLASSIFICAÇÃO DE CARACTERÍSTICAS
Forma de classificar a significâncias das características
quanto ao seu impacto no produto
R R CC C
Segurança , Report Crítico
ou regulamentadora
CLASSIFICAÇÃO DE CARACTERÍSTICAS
Exercitando o Saber
POR HOJE É SÓ!
A Saber agradece a
participação de vocês!
ATÉ TERÇA - 30/01/18
FMEA
(4a. Edição)
AQUECENDO...
✓ Etapa
✓ Função
✓ Requisitos
✓ Dispositivo a
prova de erros
AQUECENDO...
✓ Fluxograma
✓ Modo de falha
✓ Efeito da falha
✓ Classificação de
característica
SEVERIDADE
Determinamos um valor relativo ao efeito mais grave
para um dado modo de falha;
Esta avaliação é um consenso da equipe multifuncional;
Valores de severidade igual a 1, não
deveria mais ser analisados;
Valores de severidade só muda com
alteração do projeto;
SEVERIDADE
Tabela de
severidade para
DFMEA do manual
4ª edição do FMEA
SEVERIDADE
Tabela de severidade para PFMEA do manual 4ª edição do FMEA
Exercitando o Saber
CAUSAS DA FALHA
❑ O que pode causar o modo de falha?
❑ Um modo de falha pode estar a associado à várias causas;
❑ Todas as causas para um modo de
falha deve se levantada e analisada;
❑ deve listar somente causas
específicas
CAUSAS DA FALHA
Exercitando o Saber
POR HOJE É SÓ!
A Saber agradece a
participação de vocês!
ATÉ QUINTA-FEIRA - 01/02/18
FMEA
(4a. Edição)
AQUECENDO...
✓ Etapa
✓ Função
✓ Requisitos
✓ Dispositivo a
prova de erros
AQUECENDO...
✓ Fluxograma
✓ Modo de falha
✓ Efeito da falha
✓ Classificação de
característica
AQUECENDO...
✓ Severidade
✓ Causa do modo
de falha
OCORRÊNCIA
Valor relativo para o número que a causa ocorrerá, durante a
vida do produto ou processo;
Frequência de incidência da falha relacionada a causa do
modo de falha;
Ocorrência é avaliada de forma subjetiva pela equipe;
Considerar reclamações de cliente, controle estatístico e
ocorrência de falha no processo.
OCORRÊNCIA
Tabela de
ocorrência para
DFMEA do
manual 4ª
edição do FMEA
OCORRÊNCIA
Figura 17 – Tabela de
ocorrência para
PFMEA do manual 4ª
edição do FMEA
Exercitando o Saber
CONTROLES DE PROCESSO
➢ Controles que evitaram ou detectaram as
causas do modo de falha;
➢ Detectivo
➢ Preventivo
CONTROLES DE
PROCESSO
DETECÇÃO
Valor relativo a capacidade
de detecção do sistema
conforme a capacidade do
atual;
processo de identificar o
problema antes do efeito
A detecção deve ser
estimada para cada conjunto
de causa, modo e efeito de
falha;
Tabela de detecção para DFMEA
do manual 4ª edição do FMEA
DETECÇÃO
Tabela de detecção para PFMEA
do manual 4ª edição do FMEA
DETECÇÃO
Exercitando o Saber
POR HOJE É SÓ!
A Saber agradece a
participação de vocês!
ATÉ TERÇA-FEIRA - 06/02/18
FMEA
(4a. Edição)
AQUECENDO...
✓ Etapa
✓ Função
✓ Requisitos
✓ Dispositivo a
prova de erros
AQUECENDO...
✓ Fluxograma
✓ Modo de falha
✓ Efeito da falha
✓ Classificação de
característica
AQUECENDO...
✓ Severidade
✓ Causa do modo
de falha
✓ Ocorrência
✓ Tipos de controle
✓ Detecção
NÚMERO DE PRIORIDADE DE RISCO
Produto dos valores de Severidade,
Ocorrência e Detecção;
Abordagem para auxiliar na priorização de
ações;
Uso somente do NPR em uma avaliação não é recomendado;
Avaliar a severidade, depois a ocorrência e a detecção em
seguida.
NÚMERO DE PRIORIDADE DE RISCO
PLANO DE AÇÃO
PLANO DE AÇÃO
Ação que melhora o processo
de fabricação diminui a índice
de ocorrência.
Ação que melhora o
controle de produto diminui
a índice de detecção.
Exercitando o Saber
FMEA CRAL
POR HOJE É SÓ!
A Saber agradece a
participação de vocês!
ATÉ TERÇA-FEIRA - 06/02/18
