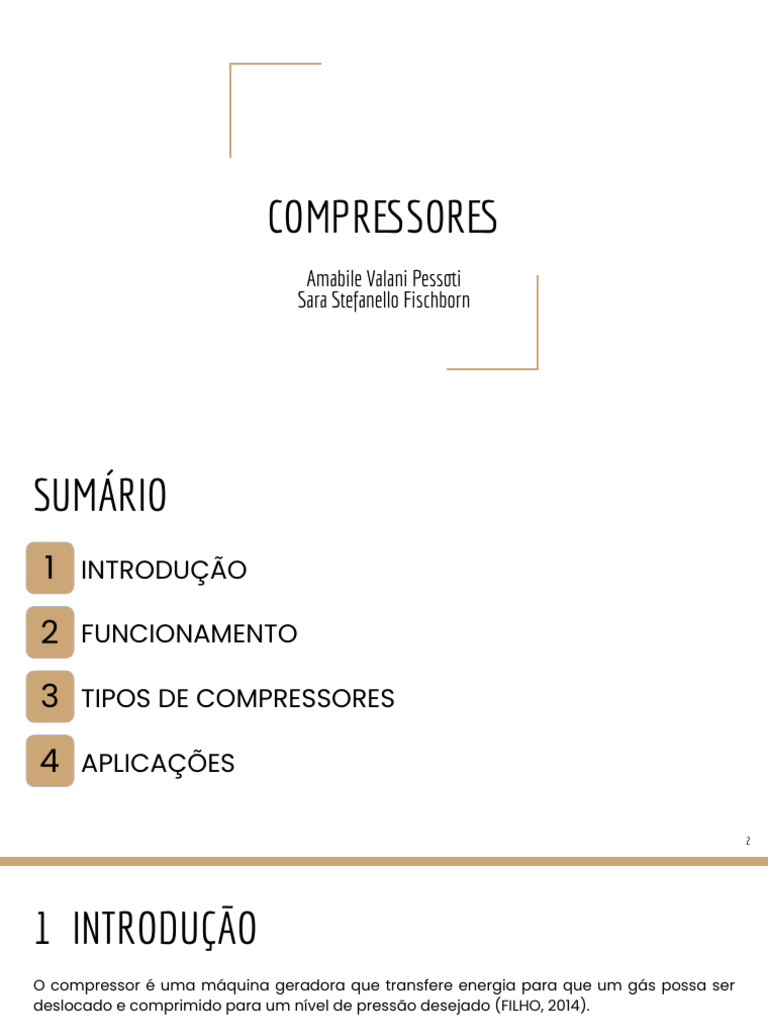

COMPRESSORES

Amabile Valani Pessoti

Sara Stefanello Fischborn
SUMÁRIO
1 INTRODUÇÃO

2 FUNCIONAMENTO

3 TIPOS DE COMPRESSORES

4 APLICAÇÕES

2
 1 INTRODUÇÃO
O compressor é uma máquina geradora que transfere energia para que um gás possa ser
deslocado e comprimido para um nível de pressão desejado (FILHO, 2014).

Figura 1 - Exemplo de um compressor centrífugo Figura 2 - Compressores radiais comerciais

Fonte: Soluções industriais, 2023. Fonte: Cape Equipamentos, 2023. 3

2 FUNCIONAMENTO
São categorizados em duas grandes classes conforme o seu princípio de funcionamento.

❏ Compressores dinâmicos
❏ Compressores de deslocamento

2.1 COMPRESSORES DINÂMICOS

Aproveitam o trabalho mecânico fornecido pelo motor de acionamento para acelerar o gás.
Há a transformação de energia mecânica em cinética no impelidor e a conversão de
energia cinética em energia de pressão (piezométrica) no difusor (FILHO, 2014).

❏ Compressores axiais: fluxo de massa da frente para o fundo;

❏ Compressores radiais: fluxo de massa do centro para as periferias.

4
 2.1 COMPRESSORES DINÂMICOS

Figura 3 - Compressores dinâmicos (axial e radial) Figura 4 - Componentes de um compressor radial (centrífugo)

Fonte: Filho, 2014. Fonte: Pacheco, 2013.

5
2.2 COMPRESSORES DE DESLOCAMENTO

Nos compressores de deslocamento há a transformação do trabalho mecânico diretamente

em energia de pressão pelo movimento de um elemento que desloca o gás em uma
câmara (FILHO, 2014). Se classificam em alternativos e rotativos. Os alternativos podem ser:

❏ Compressores de pistão
❏ Compressores de diafragma

Figura 5 - Ilustração de compressores alternativos: pistão e diafragma

Fonte: Filho, 2014.

6
2.2 COMPRESSORES DE DESLOCAMENTO

Nos compressores de deslocamento rotativo os elementos de compressão podem ser

constituídos de parafusos ou lóbulos. As câmaras de compressão são constituídas pelos
espaços entre os rotores e a carcaça.

Figura 6 - Ilustração de compressores rotativos: parafuso, lóbulo e palheta

Fonte: Filho, 2014.

7
2.3 PRESSÃO VS VAZÃO VOLUMÉTRICA
Gráfico 1 - Curva característica de compressores dinâmicos e de deslocamento

Fonte: Filho, 2014.

8
 3 TIPOS DE COMPRESSORES
Deslocamento
Dinâmicos
Positivo

Alternativos Rotativos Centrífugos Axiais

Lóbulos
Aberto

Parafuso

Selado
Palhetas
9
3 TIPOS DE COMPRESSORES
3.1 Compressores Alternativos

3.2 Compressores Rotativos

3.3 Compressores Centrífugos

3.4 Compressores Axiais

10
3.1 COMPRESSORES ALTERNATIVOS
Também conhecidos como compressores de deslocamento positivo ou
compressores de pistão, são dispositivos mecânicos utilizados para
comprimir fluidos. Eles operam através de um pistão que se move para
frente e para trás dentro de um cilindro, criando variações de volume
que resultam na compressão do fluido.

➢ 3.1.1 Compressores alternativos abertos

➢ 3.1.2 Compressores alternativos semi-herméticos
➢ 3.1.3 Compressores alternativos selados

11
3.1.1 Alternativos Abertos
O eixo de acionamento atravessa a carcaça, sendo acionado por um
motor externo. Usado com aplicações de amônia e halogenados.

12
Fonte: IndiaMart (2023).
3.1.2 Alternativos Semi-herméticos
A carcaça exterior aloja tanto o compressor quanto o motor, o fluido
entra em contato com o enrolamento do motor. Usado com
halogenados.

13
Fonte: DM Copressor (2023).
3.1.3 Alternativos Selados
Apresenta apenas entrada e saída do fluido, mais silencioso porém
perde eficiência em função do aquecimento do fluido pelo contato com
o enrolamento do motor. Usado para refrigeradores domésticos e
condicionadores de ar de até 30kW.

14
Fonte: Secop (2023).
3.2 COMPRESSORES ROTATIVOS
A compressão ocorre à medida que os espaços entre as lâminas dos
rotores diminuem, comprimindo o fluido que entra no compressor e o
forçando a sair a uma pressão mais elevada.

➢ 3.2.1 Compressores parafuso simples

➢ 3.2.2 Compressores parafuso duplo
➢ 3.2.3 Compressores de palhetas estacionárias
➢ 3.2.4 Compressores de palhetas giratórias

15
3.2.1 Parafuso Simples
Os rotores giram. Os lóbulos separam-se na porta de admissão, aumentando
o volume entre eles. Este aumento de volume causa uma queda de pressão,
succionando, assim, o vapor do fluido refrigerante.

16
Fonte: ResearchGate (2023).
3.2.2 Parafuso Duplo
Tipo mais comum de compressor parafuso utilizado atualmente. Ele usa um
conjunto duplo de rotores (macho e fêmea) para comprimir o vapor do fluido
refrigerante.

17
Fonte: Denair (2023).
3.2.3 Palhetas Estacionárias
As únicas partes móveis em um compressor rotativo com palhetas
estacionárias são um anel de aço, um came ou excêntrico e uma
barreira deslizante. Conforme o anel rola em torno do cilindro, ele
comprime o vapor e o desloca para o condensador.

18
Fonte: Miller.
3.2.4 Palhetas Giratórias
O compressor rotativo com palhetas giratórias possui o seu tambor
centrado em um eixo que é excêntrico ao centro do cilindro. Duas
palhetas de rolamento providas de molas são montadas separadas por
180º.

19
Fonte: RoFlo(2023)
3.3 COMPRESSORES CENTRÍFUGOS
Os compressores centrífugos funcionam com base no princípio da ação
centrífuga. Eles têm um rotor que gira a alta velocidade, criando uma
força centrífuga que empurra o fluido para fora do centro em direção às
paredes da carcaça do compressor. À medida que o fluido é forçado
para as paredes, sua pressão aumenta.

20
Fonte: Gas Compressor(2023)
3.4 COMPRESSORES AXIAIS
Funcionam com base no princípio da ação axial, onde o fluxo de gás é
comprimido em uma direção paralela ao eixo de rotação. Eles
consistem em um conjunto de lâminas curvas chamadas pás do rotor e
um estator que direciona o fluxo de gás para o rotor. À medida que o
gás passa pelas pás do rotor, sua velocidade aumenta, e a pressão é
elevada devido à ação das pás.

21
Fonte: Man Energy(2023)
4 APLICAÇÕES
Os compressores são largamente utilizados pelos mais diversos setores da atividade
econômica.

❏ Sistemas de ar comprimido: 6 a 12 bar.

❏ Sistemas de refrigeração

Algumas aplicações envolvem: chopeiras, máquinas de gelo, bebedouros residenciais e

comerciais, refresqueiras, balcão expositor e vitrines de supermercado, tanques resfriadores
de leite, frigobar, câmaras frigoríficas e máquinas hospitalares (ELGIN, 2022).

❏ Indústrias alimentícias (laticínios, bebidas, frigoríficos, pães e bolos industrializados e de

sucos concentrado e congelados, chocolates, sorvetes);
❏ Indústrias química e petroquímica, de tintas, de óleo e gás;
❏ Industrialização de produtos plásticos e nas áreas automotivas;
❏ Túneis de congelamento e navios cargueiros frigoríficos para exportação.
22
REFERÊNCIAS
ELGIN. Como funcionam os compressores e quais são os tipos? Disponível em:
https://blog.elgin.com.br/refrigeracao/como-funcionam-os-compressores/.
Acesso em: 19 de set. 2023.
FILHO, Guilherme. Máquinas térmicas estáticas e dinâmicas: fundamentos da
termodinâmica, características operacionais e aplicações. 1 ed. São Paulo:
Érica, 2014.
MILLER, Mark & Rex. Ar-Condicionado e Refrigeração. 2 ed. Rio de Janeiro: LTC,
2019.
PACHECO, Bruno. Por “dentro” dos motores a reação. Disponível em:
https://canalpiloto.com.br/por-dentro-dos-motores-a-reacao/. Acesso em:
19 de set. 2023.
