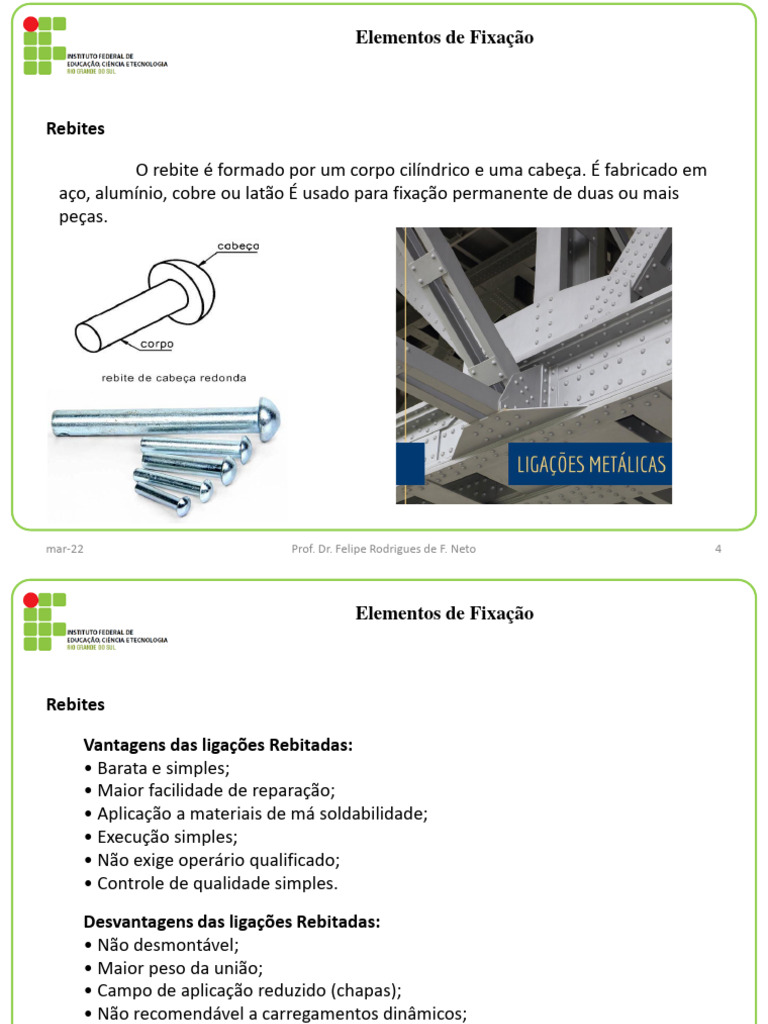

Elementos de Fixação

Rebites

O rebite é formado por um corpo cilíndrico e uma cabeça. É fabricado em

aço, alumínio, cobre ou latão É usado para fixação permanente de duas ou mais
peças.

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 4

 Elementos de Fixação

Rebites

Vantagens das ligações Rebitadas:

• Barata e simples;
• Maior facilidade de reparação;
• Aplicação a materiais de má soldabilidade;
• Execução simples;
• Não exige operário qualificado;
• Controle de qualidade simples.

Desvantagens das ligações Rebitadas:

• Não desmontável;
• Maior peso da união;
• Campo de aplicação reduzido (chapas);
• Não recomendável a carregamentos dinâmicos;
• Redução de resistência do material rebitado
furação.

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 5

 Elementos de Fixação

Rebites

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 6

 Elementos de Fixação

Rebites

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 7

 Elementos de Fixação

Rebites

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 8

 Elementos de Fixação

Rebites

Diâmetros padronizados: de 10 até 36 mm (d).

Comprimentos úteis padronizados: de 10 até 150 mm
(L).

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 9

 Elementos de Fixação

Rebites

Rebite de repuxo

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 10

 Elementos de Fixação

Processo de rebitagem

• Processo Manual

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 11

 Elementos de Fixação

Processo de rebitagem

• Processo Mecânico

O processo mecânico é feito por meio de martelo pneumático ou

de rebitadeiras pneumáticas e hidráulicas.
O martelo pneumático é ligado a um compressor de ar por tubos
flexíveis e trabalha sob uma pressão entre 5 Pa 7 Pa, controlada pela
alavanca do cabo.

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 12

 Elementos de Fixação

Vídeos

• Rebitagem a quente
https://www.youtube.com/watch?v=HdBlXPyq3mg
https://www.youtube.com/watch?v=M9VoLXifXbY

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 13

 Elementos de Fixação

Dimensionamento dos rebites

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 14

 Elementos de Fixação

Dimensionamento dos rebites

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 15

 Elementos de Fixação

No caso de rebites, parafusos e pinos, além da força cisalhante pode ocorrer

uma força de esmagamento. Neste caso, devemos verificar se a tensão de contato
(tensão de esmagamento) é menor que a tensão admissível.

E o que é Tensão Admissível?

𝜎
𝜎𝑎𝑑𝑚 =
𝐹𝑆
A tensão de esmagamento é dada por:
𝐹
𝜎𝑒𝑠𝑚 =
𝑒φ
σ = tensão [Mpa]
F = força de esmagamento (mesma de cisalhamento)
e= espessura da chapa [mm]
φ = diâmetro do rebite [mm]

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 16

 Elementos de Fixação

Nas juntas rebitadas, além do diâmetro do rebite, temos que determinar

uma distância mínima entre os centro dos rebite e a extremidade da chapa, para que
os esforços cisalhantes sejam suportados.

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 17

 Elementos de Fixação

Ex)

mar-22 Prof. Dr. Felipe Rodrigues de F. Neto 18
