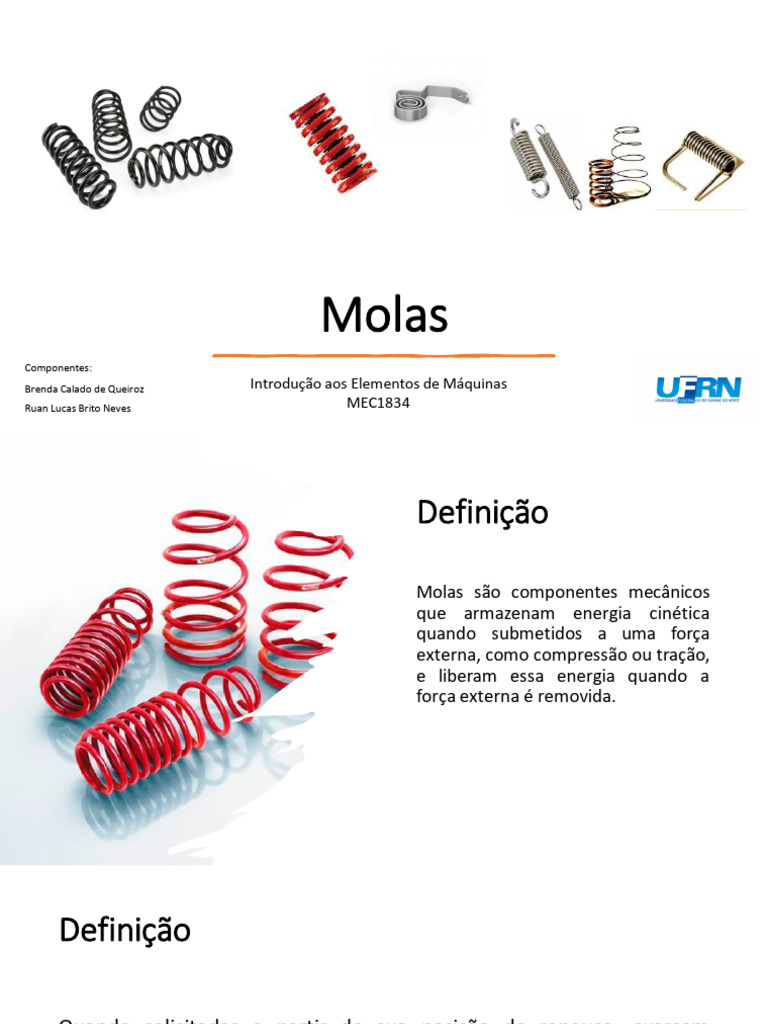

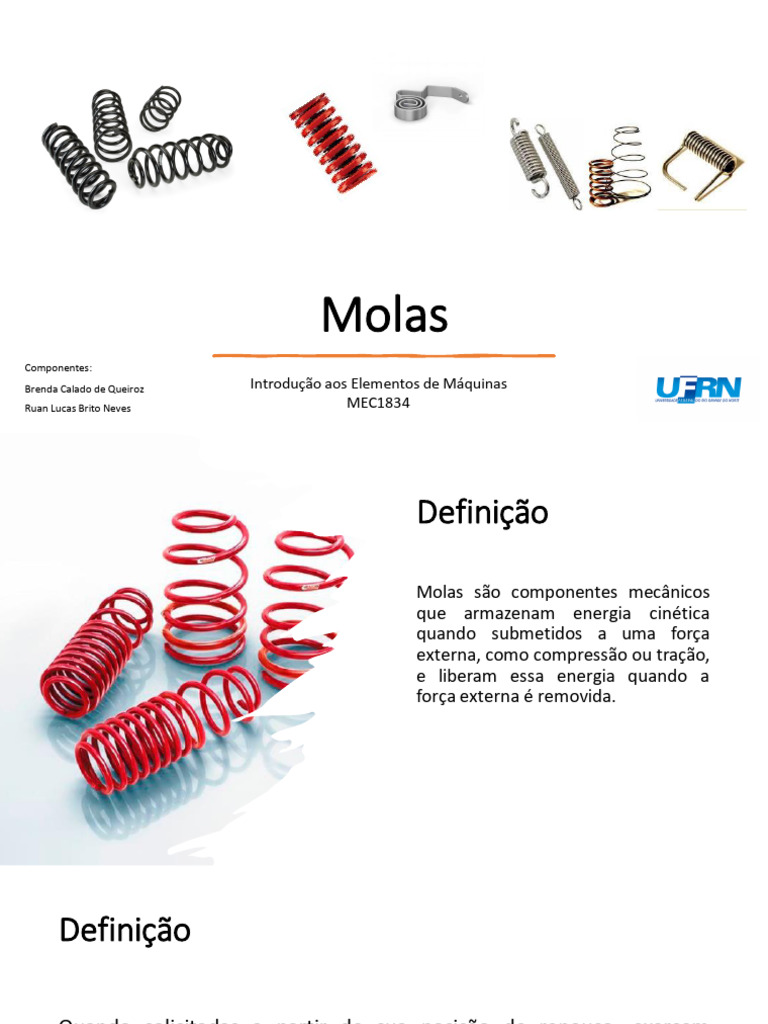

Molas

Componentes:
Brenda Calado de Queiroz Introdução aos Elementos de Máquinas
Ruan Lucas Brito Neves MEC1834
Definição

Molas são componentes mecânicos

que armazenam energia cinética
quando submetidos a uma força
externa, como compressão ou tração,
e liberam essa energia quando a
força externa é removida.
Definição

Quando solicitadas a partir de sua posição de repouso, exercem

solicitações oposta aproximadamente proporcional à sua mudança de
comprimento. Essa aproximação não funciona para grandes deflexões.
Formas e esforços

Formas
• Helicoidais
• Planas

Esforços
• Compressão
• Extensão
• Torção
• Flexão
Molas Helicoidais
São as mais utilizadas em mecânica. Em geral, ela é feita de barra de
aço enrolada em forma de hélice cilíndrica ou cônica.
Molas Helicoidais de compressão, extensão e torção
Molas Helicoidais de Compressão
Quando comprimida por alguma força, o espaço entre as
espiras diminui, tornando menor o comprimento da mola.
Molas Helicoidais de
Compressão

Aplicações
• Suspensão em veículos,
travamentos de dispositivos
mecânicos, pressão em
interruptores, compressores de ar,
furador de papeis, camas, alicates
etc.
Molas Helicoidais de Compressão

De: Diâmetro externo;

Di: diâmetro interno;
H: comprimento da mola;
d: diâmetro da seção do
arame;
p: passo da mola;
Tipos de extremidades de molas helicoidais
Simples Em esquadro e
Simples Em esquadro
esmerilhada esmerilhada
Molas Helicoidais de Extensão
• Possui ganchos nas extremidades, que são também chamados de
olhais, quando esticada, aumenta seu comprimento e em estado de
repouso, volta ao seu comprimento normal
Molas Helicoidais de
Extensão
Aplicações
• máquinas de exercícios físicos,
• balanças,
• trampolins,
• automóveis
• eletrodomésticos.
Molas Helicoidais de Extensão

De: diâmetro externo;

Di: diâmetro interno;
H: comprimento da mola;
h: comprimento do corpo
d: diâmetro da seção do arame
p: passo da mola
Molas Helicoidais de
Torção
• Quando uma mola de espiral
helicoidal é sujeita a uma
torção de extremidade, ela é
chamada de mola de torção.
Molas Helicoidais de
Torção
Aplicações

• máquinas industriais,
• prendedores de roupa,
• portas automáticas de garagem,
• impressoras,
• eletrodomésticos
Dimensionamento
• De: diâmetro externo;
• Di: diâmetro interno;
• H: comprimento;
• d: diâmetro da seção do arame
• p: passo;
• r: comprimento do braço de
alavanca;
• a: ângulo entre as pontas da
mola
Molas Planas
• As molas planas são feitas de
material plano ou em fita.
Podem ser do tipo simples,
prato (Belleville), feixe de molas
e espiral.
 Tem a forma de um tronco de cone
Molas com paredes de seção retangular

Belleville
As molas prato podem funcionar
associadas entre si, empilhadas
formando colunas.

Possibilita variar a rigidez e capacidade

de carga apenas mudando o número
de discos ou sua disposição.
Molas Belleville
• De: diâmetro externo da mola
• Di: diâmetro interno da mola
• H: comprimento da mola
• h: comprimento do tronco
interno da mola
• e: espessura da mola
Feixe de Molas

São formados por várias molas

simples ou prato montadas juntas,
formando uma configuração em
forma de feixe.

Eles são amplamente utilizados

em sistemas de amortecimento,
como molas de feixe em
amortecedores de veículos.
Mola Espiral
As molas espirais são
formadas por uma fita de
aço achatada enrolada em
forma de espiral.

Ela possui maleabilidade

suficiente para ser
pressionada até
determinada tensão e
voltar ao seu tamanho
original, de acordo com seu
estado de equilíbrio.
Vantagens

• Armazenamento de energia

• Versatilidade

• Confiabilidade e Durabilidade

• Baixo custo
Desvantagens
• Perda de rigidez
• Vibrações
• Falhas devido ao uso inadequado
Materiais para molas
Materiais de confecção de molas
• Alta resistência à tração;
• Alto limite de resistência ao escoamento;
• Baixo módulo de elasticidade;
• Alta resistência à fadiga;
• Elevada resistência à corrosão;
• Aços de médio a alto conteúdo de carbono;
• Aços ligas;
• Ligas de cobre berílio e bronze fósforo.
 Endurecidos para aumentar a resistência;

Pequenas seções são encruadas em um processo de

Tratamentos repuxamento a frio;

térmicos em Seções grandes sofrem geralmente tratamento térmico;

materiais de
Tratamentos térmicos de baixa temperatura para aliviar
molas tensões residuais e estabilizar dimensões;

Têmpera à alta temperatura seguida de revenimento é

utilizada para endurecer grandes molas que devem ser
conformadas na condição recozida.
Tabela de
materiais para
fio de molas
Custos de materiais para fios de mola
 • NORTON, Robert L. Projeto de máquinas. Bookman
Editora, 2014.
• BUDYNAS, R. G.; NISBETT, J. K. Elementos de máquinas
de Shigley. 10. ed. Porto Alegre: AMGH, 2016.
• Como e onde são utilizadas as molas de compressão,
tração e torção?. Vibramol. 5 de mar. de 2020.
Disponível em :
Referências <https://www.vibramol.com.br/blog/molas-tracao-
compressao-torcao/>
• Mola espiral: utilidade e vantagens do produto autoind.
Autoind. 10 de nov. de 2021.Disponível em:
<https://autoind.com.br/2021/11/10/mola-espiral-
utilidade-e-vantagens-do-produto-
autoind/#:~:text=A%20mola%20do%20tipo%20espiral,co
m%20seu%20estado%20de%20equil%C3%ADbrio.>
