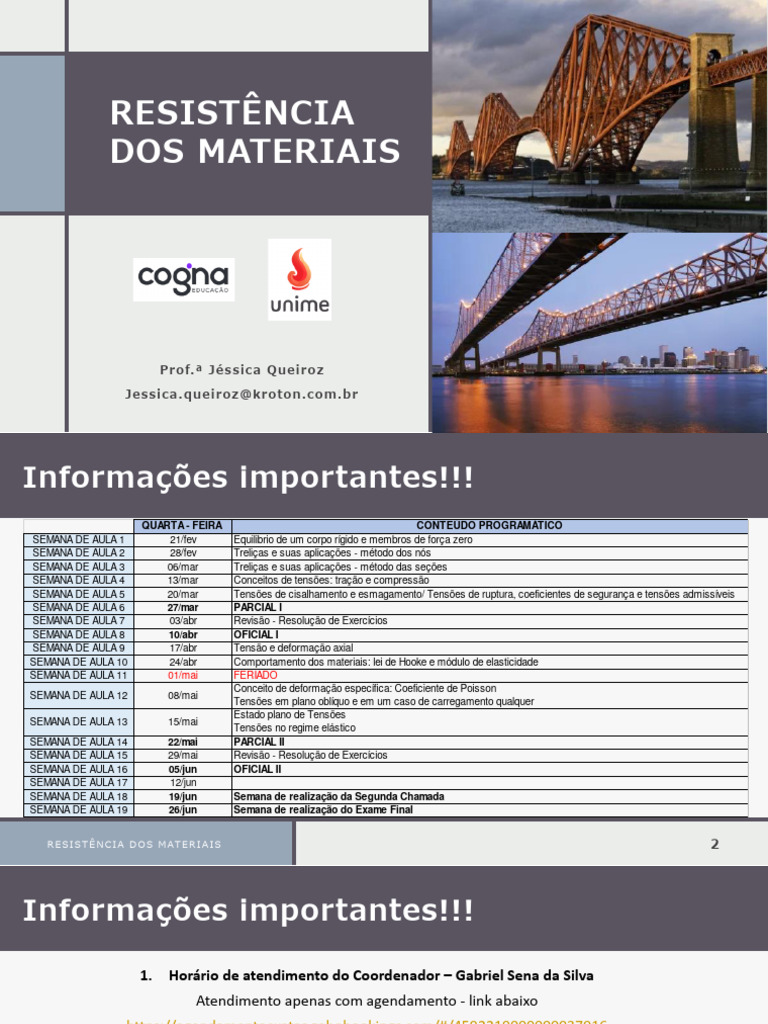

RESISTÊNCIA

DOS MATERIAIS

P r o f.ª Jé s s i ca Q u e i r o z

Je s s i ca .q u ei roz @k roto n .co m .b r

1/2/20XX 1
Informações importantes!!!
QUARTA - FEIRA CONTEÚDO PROGRAMÁTICO
SEMANA DE AULA 1 21/fev Equilibrio de um corpo rígido e membros de força zero
SEMANA DE AULA 2 28/fev Treliças e suas aplicações - método dos nós
SEMANA DE AULA 3 06/mar Treliças e suas aplicações - método das seções
SEMANA DE AULA 4 13/mar Conceitos de tensões: tração e compressão
SEMANA DE AULA 5 20/mar Tensões de cisalhamento e esmagamento/ Tensões de ruptura, coeficientes de segurança e tensões admissíveis
SEMANA DE AULA 6 27/mar PARCIAL I
SEMANA DE AULA 7 03/abr Revisão - Resolução de Exercícios
SEMANA DE AULA 8 10/abr OFICIAL I
SEMANA DE AULA 9 17/abr Tensão e deformação axial
SEMANA DE AULA 10 24/abr Comportamento dos materiais: lei de Hooke e módulo de elasticidade
SEMANA DE AULA 11 01/mai FERIADO
Conceito de deformação específica: Coeficiente de Poisson
SEMANA DE AULA 12 08/mai
Tensões em plano oblíquo e em um caso de carregamento qualquer
Estado plano de Tensões
SEMANA DE AULA 13 15/mai
Tensões no regime elástico
SEMANA DE AULA 14 22/mai PARCIAL II
SEMANA DE AULA 15 29/mai Revisão - Resolução de Exercícios
SEMANA DE AULA 16 05/jun OFICIAL II
SEMANA DE AULA 17 12/jun
SEMANA DE AULA 18 19/jun Semana de realização da Segunda Chamada
SEMANA DE AULA 19 26/jun Semana de realização do Exame Final

R E S I S T Ê N C I A D O S M AT E R I A I S 2
Informações importantes!!!

1. Horário de atendimento do Coordenador – Gabriel Sena da Silva

Atendimento apenas com agendamento - link abaixo
https://agendamentoexatas.zohobookings.com/#/4592219000000037016
2. Horário de atendimento do SAA – Serviço de Atendimento ao Aluno
Presencial – 08:00 às 20 horas
3. Atendimento ao aluno – CRA – Central de Relacionamento com o Aluno
Fone: 3003-4030
4. Atendimento Virtual Edu
WhatsApp: 11 91313-4318
5. Contato com os professores
Via AVA

R E S I S T Ê N C I A D O S M AT E R I A I S 3
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Mecânica

• A Mecânica é uma ciência física aplicada que trata dos estudos das
forças e dos movimentos.

• A Mecânica descreve e prediz as condições de repouso ou movimento

de corpos sob a ação de forças.

R E S I S T Ê N C I A D O S M AT E R I A I S 4
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Estática
Mecânica dos corpos
Cinemática
rígidos
Dinâmica

Mecânica dos corpos

Mecânica Resistência dos materiais
deformáveis

Fluídos incompressíveis → líquidos

Mecânica dos fluídos
Fluídos compressíveis → gases

R E S I S T Ê N C I A D O S M AT E R I A I S 5
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Mecânica dos corpos deformáveis

• As estruturas nunca são absolutamente

rígidas, deformando-se sob a ação das
cargas a que estão submetidas.

• O estudo dos corpos deformáveis resume-

se na determinação da resistência
mecânica, da rigidez e da estabilidade
de elementos estruturais.

R E S I S T Ê N C I A D O S M AT E R I A I S 6
INTRODUÇÃO AO ESTUDO DAS TENSÕES

FORÇA

• A Força representa a ação de um corpo sobre o

outro e é caracterizada pelo seu ponto de aplicação,
sua intensidade, direção e sentido.

• A intensidade de uma força é expressa em Newton

(N) no Sistema Internacional de Unidades (SI).

• Quando a resultante de todas as forças que atuam

sobre um ponto material é nula, este ponto está em
equilíbrio.

ΣF = R = 0

R E S I S T Ê N C I A D O S M AT E R I A I S 7
INTRODUÇÃO AO ESTUDO DAS TENSÕES

FORÇA

• Decomposição de força:

R E S I S T Ê N C I A D O S M AT E R I A I S 8
INTRODUÇÃO AO ESTUDO DAS TENSÕES

ESFORÇO NORMAL

• Soma algébrica das componentes, na

direção normal à seção, de cada uma
das forças atuantes de um dos lados
desta seção. O esforço normal pode
ser de dois tipos:

R E S I S T Ê N C I A D O S M AT E R I A I S 9
INTRODUÇÃO AO ESTUDO DAS TENSÕES

ESFORÇO CORTANTE

• Soma vertical das componentes, sobre o

plano da seção, das forças situadas em
um dos lados desta seção, na
perpendicular do eixo da estrutura. O
esforço cortante pode ocorrer em relação
ao eixo y ou em relação ao eixo z.

R E S I S T Ê N C I A D O S M AT E R I A I S 10
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MOMENTO FLETOR

• Soma algébrica dos momentos das forças

atuantes de um dos lados da seção em
relação ao seu centro de gravidade.
Quando ocorre o momento fletor, um dos
bordos da viga sofre tração e o outro
bordo sofre compressão. O momento
fletor pode ocorrer em torno do eixo x ou
em torno do eixo y.

R E S I S T Ê N C I A D O S M AT E R I A I S 11
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MOMENTO

• Tendência de uma força F fazer girar um corpo

rígido em torno de um eixo fixo. O Momento
depende do módulo de F e da distância de F em
ao eixo fixo.

M0 = F × d

• No SI o momento é expresso em newtons ×

metros (N × m).

R E S I S T Ê N C I A D O S M AT E R I A I S 12
INTRODUÇÃO AO ESTUDO DAS TENSÕES

EQUILÍBRIO DE CORPOS RÍGIDOS

• Um corpo rígido está em equilíbrio quando todas as forças externas que atuam
sobre ele formam um sistema de forças equivalente a zero, isto é, quando
todas as forças externas podem ser reduzidas a uma força nula e a um binário
nulo.

ΣF = 0 ΣM = 0

R E S I S T Ê N C I A D O S M AT E R I A I S 13
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Apoio móvel

• Impede movimento na direção

normal (perpendicular) ao plano do
apoio

• Permite movimento na direção

paralela ao plano do apoio

• Permite rotação

R E S I S T Ê N C I A D O S M AT E R I A I S 14
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Apoio fixo

• Impede movimento na direção

normal ao plano do apoio

• Impede movimento na direção

paralela ao plano do apoio

• Permite rotação

R E S I S T Ê N C I A D O S M AT E R I A I S 15
INTRODUÇÃO AO ESTUDO DAS TENSÕES

Apoio fixo

• Impede movimento na direção

normal ao plano do apoio

• Impede movimento na direção

paralela ao plano do apoio

• Impede rotação

R E S I S T Ê N C I A D O S M AT E R I A I S 16
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS

- Definição de treliças

- Aplicações

- Método dos nós

- Método das seções

R E S I S T Ê N C I A D O S M AT E R I A I S 17
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS – Definição

• Sistema reticulado indeformável cujas

barras possuem todas as suas
extremidades rotuladas e cujas cargas
estão aplicadas nestas rótulas.

• Surgiram como um sistema mais

econômico que as vigas para vencerem
vãos maiores ou suportar cargas maiores.

R E S I S T Ê N C I A D O S M AT E R I A I S 18
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS

• Características das treliças:

- Todos os nós devem ser rotulados

- O carregamento deve ser sempre no nó (rótula)

- Só há esforços normais nas barras

Barra comprimida (-) Barra tracionada (+)

R E S I S T Ê N C I A D O S M AT E R I A I S 19
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS – Aplicações

• Suporte à pontes;

• Suporte à estrutura de telhados(tesouras) e coberturas;

• Suporte à estrutura de mezaninos;

• Pré-lajes;

• Vigotas;

• Pode também ser empregada em diversas etapas de construção de qualquer

edificação, essencialmente na composição estrutural.

R E S I S T Ê N C I A D O S M AT E R I A I S 20
INTRODUÇÃO AO ESTUDO DAS TENSÕES

R E S I S T Ê N C I A D O S M AT E R I A I S 21
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS

• Para se calcular uma treliça deve-se:

a) determinar as reações de apoio

b) determinar as forças nas barras

• A condição para que uma treliça de malhas

triangulares seja isostática é:

2n = b + v
Onde, b= número de barras, n= número de nós e v= número de
reações de apoio.

R E S I S T Ê N C I A D O S M AT E R I A I S 22
INTRODUÇÃO AO ESTUDO DAS TENSÕES

TRELIÇAS

• A condição para que uma treliça seja hipostática é:

b + v < 2n

• A condição para que uma treliça seja hiperestática é:

b + v > 2n

Onde, b= número de barras, n= número de nós e v= número de

reações de apoio.

R E S I S T Ê N C I A D O S M AT E R I A I S 23
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DOS NÓS

• A resolução de treliças planas pelo método dos nós consiste em verificar o

equilíbrio de cada nó da treliça. Passos:

(a) determinação das reações de apoio

(b) identificação do tipo de solicitação em cada barra (barra tracionada ou

barra comprimida)

(c) verificação do equilíbrio de cada nó da treliça, iniciando-se sempre os

cálculos pelo nó que tenha o menor número de incógnitas

R E S I S T Ê N C I A D O S M AT E R I A I S 24
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DOS NÓS

• Determinar as forças normais nas barras da treliça dada:

R E S I S T Ê N C I A D O S M AT E R I A I S 25
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DOS NÓS

• Determinar as forças normais nas barras da treliça dada:

R E S I S T Ê N C I A D O S M AT E R I A I S 26
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DOS NÓS

• Determinar as forças normais nas barras da treliça dada:

R E S I S T Ê N C I A D O S M AT E R I A I S 27
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DAS SEÇÕES

• A resolução de treliças planas pelo método das seções consiste em verificar

cargas axiais atuantes nas barras de uma treliça plana. Passos:

(a) corta-se a treliça em duas partes;

(b) adota-se uma das partes para verificar o equilíbrio, ignorando-se a outra
parte até o próximo corte. Ao cortar a treliça deve-se observar que o corte
a intercepte de tal forma, que se apresentem no máximo 3 incógnitas,
para que possa haver solução, através das equações de equilíbrio.

R E S I S T Ê N C I A D O S M AT E R I A I S 28
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DAS SEÇÕES

OBS. É importante ressaltar que entrarão nos cálculos, somente as barras da

treliça que forem cortadas, as forças ativas e reativas da parte adotada para
a verificação de equilíbrio.

c) Repetir o procedimento, até que todas as barras da treliça estejam

calculadas.

R E S I S T Ê N C I A D O S M AT E R I A I S 29
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DAS SEÇÕES

• Determinar as forças normais nas barras da treliça dada:

R E S I S T Ê N C I A D O S M AT E R I A I S 30
INTRODUÇÃO AO ESTUDO DAS TENSÕES

MÉTODO DAS SEÇÕES

• Determinar as forças normais nas barras da treliça dada:
