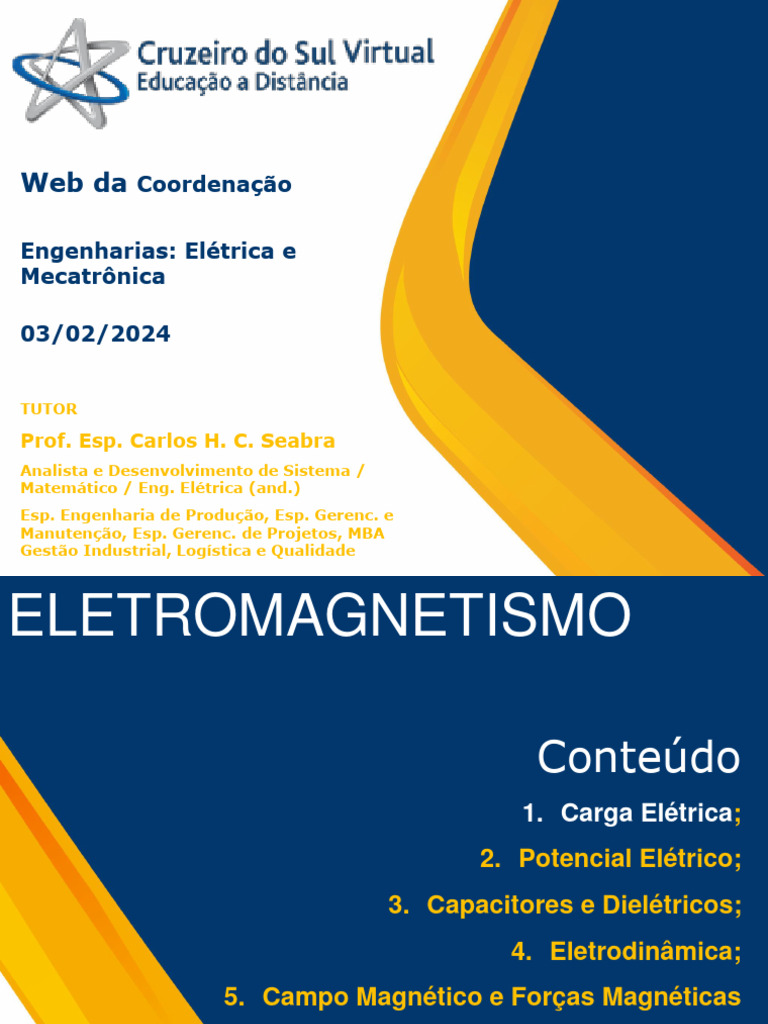

Web da Coordenação

Engenharias: Elétrica e
Mecatrônica

03/02/2024

TUTOR

Prof. Esp. Carlos H. C. Seabra

Analista e Desenvolvimento de Sistema /
Matemático / Eng. Elétrica (and.)
Esp. Engenharia de Produção, Esp. Gerenc. e
Manutenção, Esp. Gerenc. de Projetos, MBA
Gestão Industrial, Logística e Qualidade
ELETROMAGNETISMO

Conteúdo
1. Carga Elétrica;
2. Potencial Elétrico;
3. Capacitores e Dielétricos;
4. Eletrodinâmica;
5. Campo Magnético e Forças Magnéticas
 Carga Elétrica e Campo Elétrico

• Materiais
• Carga • Lei de • Campos Condutores
Elétrica; Coulomb; Elétricos; e Não-
Condutores.
 Introdução

• O eletromagnetismo é um campo de estudo da Física que relaciona a

área da eletricidade à área do magnetismo e investiga seus fenômenos
de maneira unificada.
• Eletromagnetismo é a área responsável por estudar os fenômenos
elétricos e os fenômenos magnéticos de maneira unificada. Essa área
comporta os estudos da Física desde a lei de Coulomb (que estuda a
força elétrica) até as equações de Maxwell.
• As relações eletromagnéticas é fundamental não só para desenvolver
estudos e análises mais específicos, mas também para compreender
como, de fato, equipamentos importantes funcionam, a exemplo dos
motores elétricos de indução, presentes no nosso cotidiano e nas mais
diversas aplicações industriais.
 Carga Elétrica

• é uma quantidade fundamental que surge em todos os fenômenos

elétricos.

• é uma propriedade da matéria, presente em todos os átomos que

constituem o nosso Universo.

• é necessário estudar as cargas e seus efeitos desde a eletrostática

cargas em repouso, até a eletrodinâmica as cargas se movimentam em
correntes elétricas.
 Tipos de cargas

• carga positiva e carga negativa.

• Por meio desses experimentos, pode-se anunciar a propriedade
fundamental das cargas: cargas com mesmo sinal algébrico se repelem;
cargas com sinais opostos se atraem!
 Tipos de cargas

• Na natureza, nos elementos químicos, os prótons, no núcleo dos

átomos, estão positivamente carregados; ao passo que, os elétrons, na
eletrosfera, estão negativamente carregados.
• É muito comum que entre dois átomos haja interação tal que as forças
atrativas e repulsivas não fiquem equilibradas.
• Podemos dizer que as forças de ligação dos átomos que formam
moléculas são elétricas.
• Paul G. Hewwitt
 modelos atômicos

• Utiliza-se o modelo estruturado pela

mecânica quântica, onde os elétrons estão
dispostos em uma nuvem eletrônica,
organizada em camadas, mais ou menos
afastadas em relação ao núcleo.
• A distância de cada camada determina o
nível de energia dos elétrons. Caso o
átomo receba energia, os elétrons podem
saltar de um nível para o outro mais
externo.
• Ao liberar essa energia recebida e
retornarem para o nível de energia original,
podem liberar fótons, ou seja, pode haver a
emissão de radiação
 Conservação e Quantização da Carga Elétrica

• o número de prótons e elétrons em um material é igual, no entanto, se

houver um desequilíbrio, diz-se que o objeto está carregado
negativamente (quando há mais elétrons) ou positivamente (quando há
mais prótons); isso é válido para os átomos.
• Chamamos de íons aos átomos com desequilíbrio de cargas.
• Um íon positivo é um cátodo; já um íon negativo é um ânion.
• Quando algo é eletricamente carregado não significa que se criaram ou
destruíram cargas, a carga é simplesmente transferida de um material
para outro. Verifica-se o princípio de Conservação da Carga elétrica.
• A quantidade de carga Q em um material, seja carregado positivamente
ou negativamente, no geral, pode ser obtida por meio da equação:

Onde é o valor correspondente à carga de um elétron ou próton,

Portanto, n indica um número inteiro de cargas com quantidade
fundamental e = 1,6 . 10–19 C
 Lei de Coulomb

• Porque ocorre a atração entre cargas de sinais opostos, ou a repulsão

entre cargas de mesmo sinal
• Ele observou que as cargas se atraíam ou repeliam com força
inversamente proporcional ao quadrado de suas distâncias e que essa
força era também proporcional ao produto das cargas elétricas.

Onde é a constante de proporcionalidade,

cujo valor depende do sistema de
Para o vácuo
unidades de medidas e dos meios
envolvidos
 Lei de Coulomb
• Q e q são os módulos das cargas elétricas; assim como é a distância
entre elas.
• No entanto, força é uma grandeza física vetorial e sua direção e sentido
nessa interação serão dadas pela direção das retas que unem essas
duas partículas.

Não só a direção da força de atração ou

repulsão entre as partículas carregadas, mas
também ilustra o início do princípio de
superposição de forças.

Não só a direção da força de atração ou

repulsão entre as partículas carregadas, mas
também ilustra o início do princípio de
superposição de forças.

São nesses casos que o princípio de

superposição de forças atua e a Lei de Coulomb
pode ser aplicada a um conjunto de cargas
pontuais.
 Campos Elétricos

• Principal característica das cargas elétricas é a presença da força de

atração entre cargas de sinais opostos e a força de repulsão entre
cargas de sinais iguais.

• Por que cargas se atraem ou repelem?

• Será que poderíamos comparar essa atração ou repulsão com o que
acontece entre os corpos na superfície terrestre?

Podemos dizer que assim como os planetas possuem um campo

gravitacional, as cargas elétricas possuem um campo elétrico, ou seja, há
uma região de influência elétrica em torno de toda carga.

uma carga puntiforme Q e sua região de influência elétrica, ou seja, seu

campo elétrico que vamos denotar por E.
• O campo elétrico gerado pela carga positiva está direcionado na região
radial, para fora da carga. Já o campo gerado pela carga negativa está
na direção radial orientado para dentro da carga. Vemos que o campo
elétrico é uma grandeza vetorial. Matematicamente, sua direção será
dada pelo vetor unitário que localiza a carga geradora do campo elétrico
em relação a um ponto P qualquer (onde deseja-se medir a intensidade
do campo)
 campo elétrico

módulo do campo elétrico poderá ser

calculado pela equação

Onde k é a constante elétrica no vácuo,

definida acima.
Q é a carga responsável
por gerar o campo elétrico,
r é a distância entre a carga Q e o ponto
P, onde deseja-se medir o valor do
campo.

Note que, a intensidade E do campo é proporcional à intensidade da carga Q e inversamente

proporcional ao quadrado da distância ao ponto de interesse. Logo, se a distância da carga ao
ponto aumenta, a intensidade do campo ao ponto de interesse deverá diminuir.
O vetor r é o vetor que localiza o ponto
A em relação à carga geradora do
campo. Já que a carga está na origem
do sistema, e nos foram dadas as
coordenadas do ponto A,
• Na presença de um campo elétrico, qualquer carga puntiforme q poderá
servir como teste, ou seja, pode-se colocar uma carga q naquela região
para verificar se há existência do campo elétrico.
• Caso exista campo na região, a carga de teste q sofrerá a ação de uma
força elétrica proporcional ao campo existente e, assim, se positiva,
será na mesma direção do campo existente; se negativa, na direção
oposta.
 Materiais Condutores e Não-Condutores

• Os materiais condutores têm características atômicas peculiares. Os

elétrons de suas camadas mais externas estão fracamente ligados ao
núcleo, o que permite serem removidos ou moverem-se mais
facilmente. Por esse motivo, transferem cargas de um ponto outro.
• Materiais condutores são sensíveis, visto que seus elétrons podem
mover-se sob ação dos campos elétricos de baixa intensidade; já os
materiais isolantes não possuem essa facilidade.
• Todos os materiais podem ser ordenados em uma escala de acordo
com sua facilidade de conduzir cargas.
• No topo da ordem, estão os bons condutores e, no fim, os bons
isolantes. Entre bons condutores e bons isolantes estão os materiais
intermediários: os semicondutores.
 Materiais Condutores e Não-Condutores

• Em eletromagnetismo, estudar materiais é de extrema importância. Os

condutores já revelam sua importância no nome.
• Os materiais isolantes também são fundamentais, pois, em dispositivos,
o isolamento de determinada região pode ser necessário, como no caso
dos capacitores.
• Já os semicondutores conduzem corrente sob algumas condições e têm
destaque na atualidade para a interação que oferecem não só com
elétrons, mas também com a luz.
• Em sua forma cristalina pura, são elementos que têm a chamada banda
de condução vazia, ou seja, sob condições normais, não conduzem
corrente elétrica.
• No entanto, basta alguma energia para enviar elétrons da banda de
valência para a banda de condução e tornar esses elementos bons
condutores.
• podemos observar a estrutura de bandas
de um semicondutor.
• A chamada banda proibida nos
semicondutores é menor do que a banda
proibida em materiais isolantes, logo, os
elétrons conseguem saltar da banda de
valência para a banda de condução mais
facilmente.
