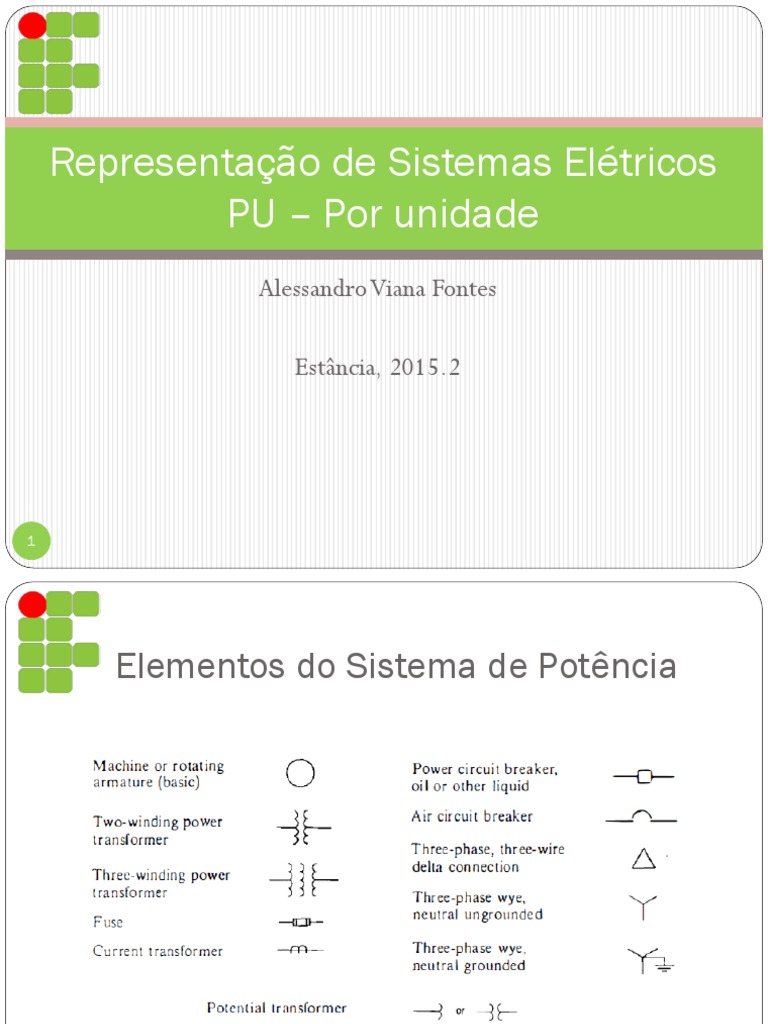

Representação de Sistemas Elétricos

PU – Por unidade
Alessandro Viana Fontes

Estância, 2015.2

1
 Elementos do Sistema de Potência

2
 Diagrama de Impedâncias

3
 Sistema Por Unidade - PU
 Grandeza adimensional.
 Valor dimensional pode ser complexo.
 Valor base é sempre um número real.
 Ângulo da grandeza complexa não é normalizado.

4
  Normaliza ou referencia as grandezas com dimensão.
 Os equipamentos podem variar largamente em tamanho e suas perdas e queda
de tensão também variarão consideravelmente. Porém, para equipamentos de
mesma natureza, as perdas e queda de tensão em pu estão na mesma ordem de
grandeza independente do tamanho do equipamento.
 Torna possível a comparação de desempenho entre equipamentos.
 Os parâmetros dos equipamentos expressos em pu tendem a situar-se em uma
faixa estreita de valores, tornando os erros mais evidentes.
 Elimina os enrolamentos de um transformador ideal quando a relação entre as
tensões de base é igual à relação entre as tensões nominais dos enrolamentos de
primário e secundário.
 O uso do fator √3 é eliminado nas relações entre tensão de linha e de fase, e na
definição de potência trifásica.
 O fator 3 é eliminado na equivalência de cargas em Y e Δ, e na relação entre
potência trifásica e monofásica.
 O circuito trifásico é analisado como um circuito monofásico.

5
 PU - Por unidade

6
 PU - Por Unidade 3

7
 Mudança de Base

8
 Exercício de Mudança de Base
O sistema a analisar é apresentado a seguir, sendo composto por 02 grupos
geradores, 02 transformadores (elevador e abaixador), linha de transmissão e
carga.

9
 Exercício de Mudança de Base
 Considere que em na subestação de distribuição
69kV/13,8kV deseje-se conectar em paralelo dois
transformadores. A demanda da subestação é de 19MW de
acordo com os dados dos trafos, usando mudança de base em
pu avalie o carregamento desses transformadores e indicando
a potência máxima para essa subestação.
 Trafo1: Z1= 6%; 12,5MVA
 Trafo2: Z2 = 6%; 6,5MVA

 Trafo 3: Z = 6,6% 10MVA/ Z= 8,22 12,5MVA

 Trafo 4: Z = 6,92% 10MVA
 Trafo 5: Z=6,69% 5MVA
10
 A subestação de uma indústria formada por dois transformadores em
paralelo um de 225 kVA e o outro de 150 kVA. O transformadores
de 150kVA foi avariado. Como solução emergencial para minimizar o
prejuízo de produção da indústria, será alugado um transformador.
O fornecedor dispõe de dois transformadores T1 e T2 conforme
tabela abaixo. Demonstre qual transformador deve ser alugado para
garantir a maior disponibilidade de potência para indústria, sem que
haja sobrecarga em um dos transformadores.
Transformado Potência Tensão Impedânci
r a
Remanescente 225 kVA 13,8 kV/380 6%
kV
T1 (p/ alugar) 115 kVA 13,8 kV/380 7%
kV
T2 (p/ alugar) 125 kVA 13,8 kV/380 9%
kV

11
12
 Referências
 Olle I. E., “Introdução à Teoria de Sistemas de Energia
Elétrica” São Paulo, MC Graw-Hill,1976.
 Edminister, J. A., “Circuitos Elétricos”, reedição da edição
clássica São Paulo, Makron Books, 1991.
 Power System Analysis Gainer, J. John e Stevenson, Jr.
William D.
 http://webensino.unicamp.br/disciplinas/ET720-
283647/apoio/25/aula17a.pdf

13
 Componentes Simétricas

14
 Componentes Simétricos

15
 Circuitos de Sequência

16
 Seq. Zero trafos

17
