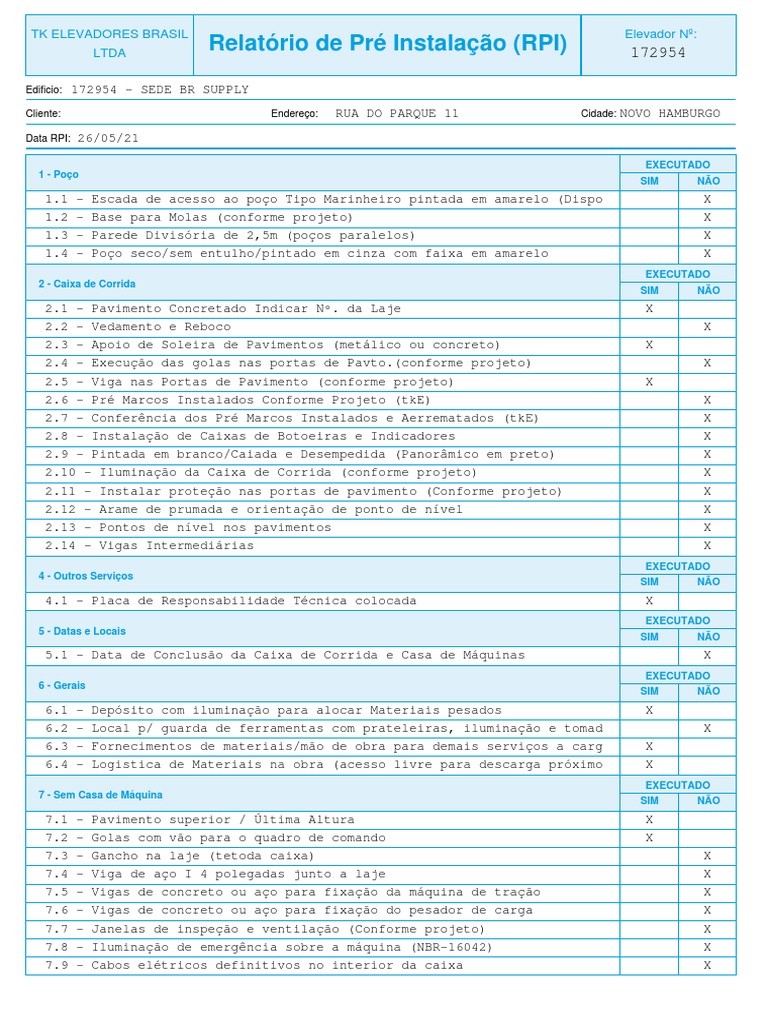

TK ELEVADORES BRASIL Elevador Nº:

LTDA Relatório de Pré Instalação (RPI) 172954

Edificio: 172954 - SEDE BR SUPPLY

Cliente: Endereço: RUA DO PARQUE 11 Cidade: NOVO HAMBURGO

Data RPI: 26/05/21

EXECUTADO
1 - Poço
SIM NÃO
1.1 - Escada de acesso ao poço Tipo Marinheiro pintada em amarelo (Dispo X
1.2 - Base para Molas (conforme projeto) X
1.3 - Parede Divisória de 2,5m (poços paralelos) X
1.4 - Poço seco/sem entulho/pintado em cinza com faixa em amarelo X
EXECUTADO
2 - Caixa de Corrida
SIM NÃO
2.1 - Pavimento Concretado Indicar Nº. da Laje X
2.2 - Vedamento e Reboco X
2.3 - Apoio de Soleira de Pavimentos (metálico ou concreto) X
2.4 - Execução das golas nas portas de Pavto.(conforme projeto) X
2.5 - Viga nas Portas de Pavimento (conforme projeto) X
2.6 - Pré Marcos Instalados Conforme Projeto (tkE) X
2.7 - Conferência dos Pré Marcos Instalados e Aerrematados (tkE) X
2.8 - Instalação de Caixas de Botoeiras e Indicadores X
2.9 - Pintada em branco/Caiada e Desempedida (Panorâmico em preto) X
2.10 - Iluminação da Caixa de Corrida (conforme projeto) X
2.11 - Instalar proteção nas portas de pavimento (Conforme projeto) X
2.12 - Arame de prumada e orientação de ponto de nível X
2.13 - Pontos de nível nos pavimentos X
2.14 - Vigas Intermediárias X
EXECUTADO
4 - Outros Serviços
SIM NÃO
4.1 - Placa de Responsabilidade Técnica colocada X
EXECUTADO
5 - Datas e Locais
SIM NÃO
5.1 - Data de Conclusão da Caixa de Corrida e Casa de Máquinas X
EXECUTADO
6 - Gerais
SIM NÃO
6.1 - Depósito com iluminação para alocar Materiais pesados X
6.2 - Local p/ guarda de ferramentas com prateleiras, iluminação e tomad X
6.3 - Fornecimentos de materiais/mão de obra para demais serviços a carg X
6.4 - Logistica de Materiais na obra (acesso livre para descarga próximo X
EXECUTADO
7 - Sem Casa de Máquina
SIM NÃO
7.1 - Pavimento superior / Última Altura X
7.2 - Golas com vão para o quadro de comando X
7.3 - Gancho na laje (tetoda caixa) X
7.4 - Viga de aço I 4 polegadas junto a laje X
7.5 - Vigas de concreto ou aço para fixação da máquina de tração X
7.6 - Vigas de concreto ou aço para fixação do pesador de carga X
7.7 - Janelas de inspeção e ventilação (Conforme projeto) X
7.8 - Iluminação de emergência sobre a máquina (NBR-16042) X
7.9 - Cabos elétricos definitivos no interior da caixa X
7.10 - Extintor de incêndio tipo CO2 próximo ao elevador X
7.11 - Vigas para apoio da base de máquinas de tração (Expert FII) X
7.12 - Vigas para apoio da base do pesador e regulador (Expert FII) X
7.13 - Seccionadora tripolar antes do auto trafo (por conta do cliente) X
7.14 - Disjuntor trifásico, monofásico e dr. No quadro de comando (por c X
7.15 - Disponibilizar gancho instalado para teste (conforme projeto) X

Observações

1.1 - Escada de acesso ao poço Tipo Marinheiro pintada em amarelo (Disponível)

Observações: Fornecer escada marinheiro pintada em amarelo conforme projeto

executivo Thyssenkrupp
1.3 - Parede Divisória de 2,5m (poços paralelos)

Observações: Não se aplica

1.4 - Poço seco/sem entulho/pintado em cinza com faixa em amarelo

Observações: Seco, limpo e pintado de cinza todo o fundo do poço conforme

projeto executivo TKE
2.2 - Vedamento e Reboco

Observações: Concluir vedamento e reboco conforme projeto executivo TKE

2.9 - Pintada em branco/Caiada e Desempedida (Panorâmico em preto)

Observações: Pintar toda a caixa de corrida de cor preta conforme projeto

executivo TKE
2.10 - Iluminação da Caixa de Corrida (conforme projeto)

Observações: Executar iluminação da caixa de corrida conforme projeto executivo

TKE
2.11 - Instalar proteção nas portas de pavimento (Conforme projeto)

Observações: Instalar proteção de pavimento conforme projeto TKE

2.14 - Vigas Intermediárias

Observações: Identificar posição da viga intermediária

5.1 - Data de Conclusão da Caixa de Corrida e Casa de Máquinas

Observações: Data em contrato para a conclusão da caixa de corrida 15/06/2021.

6.2 - Local p/ guarda de ferramentas com prateleiras, iluminação e tomadas

Observações: Fornecer peça para o montador alocar seus materiais e ferramentas

7.3 - Gancho na laje (tetoda caixa)

Observações: Pintar ganchos em amarelo e cargas na laje conforme projeto

executivo TKE
7.4 - Viga de aço I 4 polegadas junto a laje

Observações: Pintar de cor amarela

7.5 - Vigas de concreto ou aço para fixação da máquina de tração

Observações: Identificar posição das vigas

7.6 - Vigas de concreto ou aço para fixação do pesador de carga

Observações: Identificar posição das vigas

7.7 - Janelas de inspeção e ventilação (Conforme projeto)

Observações: Instalar janelas de ventilação veneziana pintada em amarelo

conforme projeto executivo TKE
7.8 - Iluminação de emergência sobre a máquina (NBR-16042)

Observações: Instalar iluminação de emergência ao lado da última lâmpada da

iluminação da caixa de corrida conforme projeto executivo TKE
 7.9 - Cabos elétricos definitivos no interior da caixa

Observações: Instalar rede elétrica trifásica e monofásico conforme projeto

executivo TKE
7.11 - Vigas para apoio da base de máquinas de tração (Expert FII)

Observações: Não se aplica

7.12 - Vigas para apoio da base do pesador e regulador (Expert FII)

Observações: Não se aplica

7.13 - Seccionadora tripolar antes do auto trafo (por conta do cliente)

Observações: Instalar disjuntores no quadro geral da obra conforme projeto

executivo TKE
7.14 - Disjuntor trifásico, monofásico e dr. No quadro de comando (por conta do
cliente)

Observações: Fornecer disjuntores monofásico e DR conforme projeto executivo

Thyssenkrupp

Anexos

Sem anexos.

Observações Gerais

Previsão de chegada do elevador em obra entre 10/06/2021 a 25/06/2021

Técnico: EDUARDO DE LIMA MULLER Cliente: Manuela Duarte

Data: 26/05/21 Assinatura:
