Ar Condicionado
O que é ar condicionado ?
É um equipamento destinado a climatizar o ar em um recinto fechado, mantendo sua

temperatura e umidade controladas.
Cada vez mais acessível, este aparelho permite manter um ambiente ameno e agradável,
qualquer que seja a estação do ano e as condições climáticas.
Como o clima requer refrigeração no verão e aquecimento no inverno, o ideal é utilizar os

modelos com ciclo reverso, ou seja, que podem também ser utilizados para aquecer o
ambiente.
Sua utilização garante a temperatura ambiente ideal, gerando conforto, produtividade, saúde e
bem-estar.
Procure adquirir sempre os aparelhos com o Selo PROCEL de eficiência energética.
Como funciona o condicionador de ar?
A principal função de um condicionador de ar é a de expulsar o ar quente do ambiente (ou o ar

frio nos sistemas de ciclo reverso).
Por isso, jamais obstrua a saída de ar da parte traseira do seu condicionador de ar do tipo janela
ou da unidade condensadora do seu condicionador de ar split
Os tipos de condicionadores de ar disponíveis no mercado são:
Janela (ou parede)

Split Hi-Wall
Split Cassete
Split Dutado
Janela ou parede:
São os mais utilizados e também os mais baratos. São facilmente encontrados no varejo.
Fazem uma renovação contínua do ar fresco. Deve ser instalado embutido na parede. Os
modelos mais recentes têm baixo nível de ruído e possuem controle remoto de operação.
Portátil:
São práticos porque podem ser utilizados em todos os ambientes da casa onde for
necessário climatização e tem custo zero de instalação, duas grandes vantagens.
Funcionam expelindo o ar quente para o exterior e trazendo ar frio para o interior. Estes
aparelhos também asseguram a renovação do ar. Os modelos mais recentes têm baixo
nível de ruído e possuem controle remoto de operação.
Cursos e Apostilas Digitais www.quebarato.com.br/infoloja/anuncios
Split:
Pode ser fixo ou móvel. Possui duas partes diferentes: uma é instalada no interior e a
outra fica do lado de fora da residência. Além de manter o ar do ambiente agradável e
com a temperatura controlada, os splits ainda reduzem o ruído de operação, pois o
condensador é externo ao ambiente. Possuem sistema de filtragem do ar. O tipo móvel
pode ser utilizado em mais de um ambiente da residência ou escritório. Os modelos
mais recentes têm baixo nível de ruído e possuem controle remoto de operação.
Sistemas centrais:
São recomendáveis para ambientes comerciais, para climatização de muitos ambientes

simultâneamente. Tem custo maior de aquisição, operação e manutenção. São muito
silenciosos. Não ficam visíveis nas fachadas de prédios.
Dimensionamento
Para o correto dimensionamento do condicionador de ar é fundamental considerar o

tamanho do ambiente, o seu isolamento, a sua exposição ao sol ou sombra e o número
de pessoas que freqüentarão o ambiente, ou seja, para o quarto de solteiro a potência do
aparelho pode ser menor do que a necessária para a sala de TV, onde mais pessoas
permanecem ao mesmo tempo, aumentando a carga térmica do ambiente. Siga sempre
as instruções do fabricante.
Geralmente, todos os aparelhos possuem termostato que mantém, de forma automática,

a temperatura selecionada.
As exigências de instalação de cada um dos tipos de aparelho de ar condicionado

podem, também, influenciar o modelo a comprar.
Deve-se considerar o espaço necessário para a sua instalação. Normalmente, o manual

de instruções indica a que distâncias devem ser colocados em relação aos móveis e às
paredes. As dimensões variam em função do tipo de aparelho.
Nos tipos split as unidades exteriores são maiores e mais pesadas que as unidades
interiores.
No caso dos aparelhos de parede, podem ser colocados em janelas ou numa abertura na
parede.
No caso dos portáteis, o tubo de evacuação do ar é passado através de uma pequena

abertura na janela ou na porta.
Nos splits fixos o tubo do ar pode passar entre uma abertura na janela ou através de um
pequeno buraco na parede, próprio para o efeito. A unidade externa é colocada num
suporte na parede ou na varanda exterior, ou fixada sobre um rebordo de uma janela.
A instalação do condicionador de ar deve ser efetuada por técnicos especializados.
Outras funções e acessórios :

:: Desumidificador - Alguns aparelhos de ar condicionado possuem um desumidificador

e oferecem a possibilidade de extrair cerca de vinte litros de água por dia, tornando o
ambiente mais saudável e confortável.
:: No comando à distância por infra-vermelhos é possível selecionar a função de

refrigeração ou aquecimento.
:: Controle automático - Alguns modelos mais recentes são automáticos: refrigeram ou

aquecem, em função da temperatura do ar.
:: Programação - Para economizar eletricidade e para um maior conforto, pode-se

selecionar e programar os intervalos de funcionamento. Pode-se programar uma
determinada hora para o início de funcionamento do aparelho.
:: Fluxo de ar direcionável - Esta é uma função bastante desejável, uma vez que permite
direcionar o ar em vários sentidos, em função das necessidades: para cima e para baixo,
para a esquerda e para a direita. Normalmente, todos os modelos, no seu normal
funcionamento, alternam a direção do fluxo de ar para cima e para baixo.
:: Velocidade da ventoinha - As ventoinhas podem ter até três velocidades de rotação e,

dependendo dos modelos, esta função pode ser controlada manual ou automaticamente
Btu - é uma medida de capacidade ?
O que é BTU ?
Trata-se de uma unidade de potência: BTU (British Temperatura Unity, Unidade Inglesa
de Temperatura).
Ela determina a potência de refrigeração do produto.
Por que escoher corretamente a capacidade do seu condicionador de

ar?
Em primeiro lugar, para garantir o seu conforto.

Além disso, um equipamento com capacidade abaixo da necessária para o ambiente,
aumenta demasiadamente o consumo de energia e diminiu a vida útil do compressor.
Veja na tabela abaixo e faça o cálculo estimado de BTU/h.
Tabela
Indica os modelos ideais considerando as características mais comuns dos ambientes.

Para determinar a carga térmica, foram consideradas 2 pessoas num ambiente em andar
intermediário. Acrescentar 600 BTU/h para cada pessoa a mais no ambiente.
Área Sol de manhã Sol a tarde ou o dia todo

6 m2 7.500 BTU's 7.500 BTU's
9 m2 7.500 BTU's 7.500 BTU's
12 m2 7.500 BTU's 10.000 BTU's
15 m2 10.000 BTU's 10.000 BTU's
20 m2 12.000 BTU's 12.000 BTU's
25 m2 12.000 BTU's 15.000 BTU's
30 m2 15.000 BTU's 18.000 BTU's
40 m2 18.000 BTU's 21.000 BTU's
50 m2 21.000 BTU's 30.000 BTU's
60 m2 21.000 BTU's 30.000 BTU's
70 m2 30.000 BTU's 30.000 BTU's
Localização
Se pudermos escolher, deveríamos instalar o nosso ar refrigerado em paredes voltadas

para leste ou sul, onde a incidência solar não é tão forte.
Escolher uma parede onde a parte externa (traseira) do aparelho, receba o mínimo
possível de raios solares. Mas isto nem sempre é possível, então instale um anteparo
para evitar que os raios solares incidam diretamente no aparelho.
Quais os condicionadores de ar que consomem menos energia?
Aqueles dotados de compressor rotativo ou de compressor de velocidade variável

(INVERTER TOSHIBA)
O que é compressor?
O compressor é o coração do seu condicionador de ar, independente do seu modelo ou

capacidade. Nos equipamentos do tipo janela e split, podem variar em compressor
rotativo ou alternativo.
compressor alternativo
É o tipo de compressor que comprime o ar, com um sistema parecido com um pistão de
carro. Por isso o nível de ruído é mais elevado, com maior desgaste das peças (menor
ciclo de vida) e necessidade de maior consumo de energia para executar o trabalho.
compressor rotativo
É aquele cujos componentes exercem entre si um baixíssimo atrito para executar a

função, proporcionando menor nível de ruído e máxima eficiência energética, isto é,
reduzido consumo de energia .
Condicionadores de ar que utilizam compressor rotativo
Condicionadores de ar do tipo Janela :

·Modelo Innovare nas capacidades de 10.500 e 12.300 BTU/h
·Modelo Innovare nas capacidades de 15.000, 18.000 e 21.000 BTU/h
·Modelo Mundial nas capacidades de 30.000 BTU/h .
fonte: Springer
Dimensionador Virtual
• Este dimensionador tem o objetivo único de lhe orientar sobre os critérios básicos que
deverão ser levados em conta na escolha da solução ideal, durante a sua cotação de
produtos para obras residenciais de pequeno porte.
*Caso deseje utilizar o Dimensionador Virtual animado Carrier MyComfort, clique aqui
Este dimensionador tem o objetivo único de lhe orientar sobre os critérios básicos que deverão ser levados
em conta na escolha da solução ideal, durante a sua cotação de produtos para obras residenciais de pequeno
porte, junto ao engenheiro mecânico e/ou projetista de sua confiança e/ou instalador autorizado da rede
Springer .
-RESULTADO:O resultado é estimado e exibe os possíveis produtos Springer Carrier que podem atender aos
dados que você inseriu. Existem outros critérios igualmente importantes para serem levados em conta,
visando o seu conforto e o atendimento de normas específicas. Por isso, antes de adquirir seu
equipamento, consulte sempre um engenheiro mecânico e/ou projetista e/ou um dos revendedores
credenciados Springer Carrier,os quais têm total propriedade e estão habilitados para especificar exatamente
qual o equipamento correto e lhe esclarecer a respeito de quaisquer dúvidas técnicas.
-IMPORTANTE: Para o cálculo cujo resultado for acima de 60.000 BTU/h, não haverá sugestão de
equipamento, porque os critérios básicos estarão muito longe de lhe apontar uma solução ideal.
-Clique aqui para localizar o distribuidor autorizado mais próximo de você.
-Dica: a casa decimal pode ser representada tanto por "," como por "." .
-Abertura: refere-se à uma passagem de interligação com outro ambiente, sem porta.
-Pé direito: Informamos que o cálculo abaixo é estimado e já considera um ambiente residencial com pé-direito
padrão de 2,30m.
Dicas para comprar, instalar e usar melhor !
Antes de comprar
Em geral as tomadas dos predios residenciais estão dimensionadas para aparelhos de

1HP, sendo a tensão de 110V ou 220V.
Verifique, antes de comprar o aparelho de ar condicionado, a potência e o tamanho do

mesmo para evitar sobre carga no circuito, além de incompatibilidade com o tamanho
do caixilho.
Ao instalar o seu ar condicionado, observe bem a vedação entre a parede do aparelho e

o caixilho de alumínio para evitar infiltrações e que, com a perda de temperatura para o
ambiente externo, haja um consumo maior de energia.
Condicionador de ar de parede
São facilmente instalados na parede ou janela do ambiente a ser climatizado.
Apresentam uma unidade compacta que garante todo conforto que você precisa.
Fonte: Consul
Ilustração representativa de um condicionador de ar de PAREDE
Condicionador de ar Split
Este ar condicionado é dividido em duas unidades:

a unidade interna; a unidade externa isola todo o ruído do ambiente. A unidade interna,
por isso são extremamente silenciosos e funcionais.
Fonte: Consul Ilustração representativa de um condicionador de ar SPLIT

Localização
Se pudermos escolher, deveríamos instalar o nosso ar refrigerado em paredes voltadas

para leste ou sul, onde a incidência solar não é tão forte.
Escolher uma parede onde a parte externa (traseira) do aparelho, receba o mínimo
possível de raios solares. Mas isto nem sempre é possível, então instale um anteparo
para evitar que os raios solares incidam diretamente no aparelho.
É muito importante também evitar que a parte externa do aparelho esteja voltada para
locais fechados tais como cômodos internos, corredores, garagens, forros, etc.
Quanto mais livre correr o ar mais leve trabalhara o compressor, e isto serve para os
dois lados (externo e interno).
Eficiência
A refrigeração funcionará com maior eficiência se for evitada a incidência de raios

solares no ambiente.
Utilize cortinas ou persianas para filtrar a luz solar.
Não obstrua com cortinas ou similares a frente do condicionador.

O ar ambiente deve circular livremente.
Posso instalar o aparelho atrás de uma cortina?
Não recomendamos. Esse procedimento dificulta a vazão do ar, o que força o

funcionamento do compressor, diminuindo a sua vida útil, e aumentando o consumo de
energia.
Manutenção Interna
Para manter um bom ar no ambiente o filtro deve ser limpo, a cada 15 dias, dependendo
do ambiente. Se for muito frequentado realize a limpeza do filtro de ar com água e
sabão neutro, uma vez por semana.
LIMPEZA INTERNA : Uma vez por ano, deverá ter uma limpeza interna, feita por
profissionais da marca do ar, o acúmulo de pó e resíduos no evaporador e no
condensador prejudicam a eficiência, podendo causar danos ao aparelho.
Manutenção Externa
Para limpar o condicionador, primeiramente desligue-o completamente retirando o

plugue da tomada.
Faça uma limpeza periódica da frente plástica e do gabinete com uma flanela ou um
pano macio ligeiramente embebido em água morna e sabão neutro. Jamais use
detergentes, álcool ou água diretamente sobre a frente plástica. Depois seque com uma
flanela limpa e seca.
O Climatizador
Diminui o calor e aumenta seu conforto. Ideal para as regiões de clima seco:é indicado
para regiões onde a umidade é menor que 75%.
*A eficiência do produto está ligada a umidade relativa do ar.
Em regiões onde a umidade estiver acima de 75% (todo o litoral brasileiro, Santa
Catarina e Região Norte), ele perde a característica de climatizador e passa a funcionar
como circulador de ar.
Distância
Para melhor desempenho , este deve ser posicionado de forma que sua parte traseira
(entrada de ar) se localize, no mínino, a 15cm de distância da parede. Isto facilita a
circulação do ar.
Distância
Para melhor desempenho , este deve ser posicionado de forma que sua parte traseira
(entrada de ar) se localize, no mínino, a 15cm de distância da parede. Isto facilita a
circulação do ar.
Escolhendo o local
Instale o climatizador em uma superfície plana, para evitar o tombamanto do produto e

possíveis vazamentos de água do reservatório.
Fluxo de ar
Mantenha sempre afastado de cortinas, panos ou qualquer material solto que possam
bloquear o fluxo de ar.
Umidificação
Quando utilizada a função umidificação, é importante que haja renovação periódica do

ar no local onde estiver instalado, ou seja, porta ou janela aberta próxima à parte traseira
do produto. Dessa forma você terá uma perfeita climatização de seu ambiente e estará
garantindo o bom desempenho do produto.
Purificador de ar
Parte do conforto térmico refere-se à pureza do ar. Os casos extremos de excesso de

poeira, umidade e mofo, devem ser resolvidos através da ventilação do ambiente.
Sistemas de climatização possuem filtros de ar que geralmente retêm poeira, gerada

com a circu-lação de ar no ambiente. Se os filtros forem periodicamente limpos ou
substituídos, não haverá problemas de impurezas no ar em ambientes climatizados.
A pureza , ou a qualidade do ar, deve ser satisfatória para quem permanece no ambiente.
Para pessoas sensíveis (bebês, idosos, alérgicos e asmáticos), as exigências serão mais
severas. Nestes casos, um aparelho purificador de ar se torna necessário: há um notório
aumento do conforto para estas pessoas. Em casos extremos, o purificador de ar chega a
ser indispensável.
Os aparelhos purificadores de ar residenciais são portáteis e razoavelmentede com baixa

potência, porém devem funcionar por longos períodos.
Ao selecionar o aparelho purificador de ar, veja primeiro o grau de pureza que ele
proporciona e por qual instituição foi verificada.
Fonte: Copel
Cortinas de Ar
Cortinas de ar, foram criadas especialmente para lojas, shopping, escritorios entre
outros.
Excelente isolamento térmico entre ambientes. Possibilita que as portas fiquem abertas,
mantendo a temperatura interna.
As Temperaturas mais confortáveis...
A primeira qualidade de uma calefação ou de uma climatização é promover uma

temperatura artificial dentro de um lugar fechado.
Se trata de canalizar e distribuir os efeitos da maneira mais conveniente de uma fonte de
energia, quente ou fria.
Como o clima em muitos lugares requer refrigeração no verão e aquecimento no

inverno, o ideal é utilizar os modelos com ciclo reverso, ou seja, que podem também ser
utilizados para aquecer o ambiente.
Sua utilização garante a temperatura ambiente ideal, gerando conforto, produtividade,

saúde e bem-estar.
A temperatura mínima ideal para o corpo humano é da ordem de 18 graus C. Abaixo

desta temperatura, o corpo deve defender-se contra uma perda exagerada de seu próprio
calor, que se traduz em uma sensação de frio, tanto maior quanto a temperatura do
ambiente vai baixando.
O frio excessivo resulta em um mal estar, incomodo e falta de conforto.
No ambiente de trabalho: Há uma correlação entre a produtividade duma pessoa activa e

a temperatura do ambiente que a rodeia. Um ambiente demasiado quente, demasiado
frio ou demasiado húmido não contribui de forma alguma para uma maior eficiência no
trabalho.
Grafico
O gráfico ilustra esta correlação. A produtividade começa a baixar perto dos 22°C
enquanto que, acima dos 26°C, decresce drasticamente.
Por isso é que é tão importante controlar a temperatura.
É importante não esquecer que ao falar de "temperatura produtiva" também levamos em

conta os níveis de humidade. De fato, a sensação de bem estar requererá distinta
ambientação climática em uma sala de estar, em um dormitório ou em um banheiro.
fonte: daikin
Temperaturas mínimas aconselháveis
Salas de banho: 22 graus Celsius
Sala de estar: 20 graus Celsius
Dormitórios: 18 graus Celsius
Fonte: Chauffage
Temperaturas de uso
A maioria dos ar condicionados feitos no Brasil são construídos para trabalharem

normalmente na média das temperaturas :
Externas + 5 a + 43 C
Internas + 21 a + 32 C
Dicas de Uso
Quando desligar o seu aparelho de ar condicionado, e quiser religa-lo em seguida ,

aguarde três minutos para religá-lo, isto evita danos à máquina.
Nunca use o aparelho sem o filtro de ar.
Para encontrar o quarto ou sala na temperatura desejada, ligue o condicionador, pelo

menos 20 minutos antes e mantenha as portas e janelas bem fechadas fechadas.
Umidade
Desumidificação
Se a umidade relativa de um ambiente estiver alta (próxima de 100%), existe o risco da

formação de bolor e propagação de certas bactérias. Isto acontece quando os cômodos
são mal ventilados: a umidade produzida nos banhos, na cozinha, pelas plantas e pelas
próprias pessoas não é eliminada.
Como resultado, o ambiente torna-se menos saudável, especialmente para pessoas

alérgicas. Além disso, a própria construção pode ser prejudicada, pois muitos materiais
não toleram a água.
Desumificador Gree
Os desumidificadores devem ter as seguintes características:
:: Desligar automaticamente quando o reservatório está cheio de água. Possuir uma luz
indicando tal fato;
:: Umidistato automático, que mantém a umidade no nível desejado;

:: Combinação de desumidificador e aquecedor;
:: Compressores e ventiladores silenciosos;
:: Controles facilmente acessíveis;
:: Facilidade de limpeza;
:: Conexão com tubo de drenagem;
:: Rodas;
:: Carcaça resistente à ferrugem.
A característica mais importante é a capacidade de remoção de água do

ar em litros por hora.
Deixar a unidade desumidificadora longe da parede, pelo menos 20 cm. Evite deixá-lo
num canto da sala ou ao lado de um móvel grande. Feche portas e janelas da área a ser
desumidificada.
Nos primeiros dias de operação, deixe o umidistato em "extra seco", para retirar a
umidade contida nos móveis e paredes. Depois, ajuste às suas necessidades pessoais.
Desligue da tomada antes de esvaziar o recipiente de água. Assim, você evita choques.
Os desumidificadores operam mais eficientemente a temperaturas em torno de 21°C.

Abaixo de 18°C pode haver a formação de gelo. Se acontecer, desligue o aparelho e
aguarde o degelo.
À medida em que a água condensa, a temperatura do ar aumenta nas imediações do

aparelho. Isto mostra que ele está funcionando (o mesmo ar quente, se torna mais seco).
Umidificação
Um umidificador traz alívio quando a umidade relativa do ar cai abaixo dos 40%.
Pessoas mais sensíveis sentem dor nos olhos, dor de cabeça, ressecamento de garganta,
nariz e pele.
O desconforto causado pela baixa umidade pode ser confundido com os sintomas de
alguma doença. Ao contrário do desconforto provocado pelo frio ou pelo calor, muitas
pessoas nem percebem que a umidade relativa do ar está muito baixa.
Os umidificadores apenas liberam vapor de água no ar ambiente. Existem vários

modelos no mercado. Eles chegam a transferir 12 litros de água para o ar em 24 horas.
Umidar 120
Entre os vários tipos de umidificadores, destacam-se:
:: Por evaporação: transfere vapor de água em pequenas quantidades para o ar, pela sua
passagem por um meio esponjoso umidecido;
:: Ultrassônico: transforma água em vapor através de vibrações ultrassônicas;
:: Névoa fria: transmite umidade para o ar por uma névoa fria. A água é convertida em
névoa por uma força centrífuga;
:: Vaporizadores: estão entre os mais conhecidos e tradicionais umidificadores. Estes

aparelhos convertem água em vapor, fervendo-a dentro de um recipiente, mais
comumente por meio de um elemento elétrico de aquecimento ou eletrodos. Alguns
destes aparelhos contém um pequeno recipiente onde podem ser colocados unguentos e
essências, permitindo que seus vapores sejam espalhados pelo ambiente junto com a
umidade.
Várias perguntas devem ser respondidas antes de se comprar um

umidificador:
Qual o principal objetivo do aparelho?

Quantos ambientes ele irá umidificar?
Quanto tempo ele terá que funcionar para desempenhar essa tarefa?
Com que frequência será necessário adicionar água?

Ele funciona a quente ou a frio?
Qual é a complexidade de operação e manutenção?
Deve-se também observar a capacidade do tanque armazenador de água.
Alguns aparelhos possuem um regulador de umidade, que mede a umidade do ar e

desliga o aparelho quando o nível de umidade desejado é atingido. Outros possuem
ainda, um filtro que é capaz de retirar cloro e chumbo da água antes que esta vire vapor.
O filtro, se houver, deverá ser trocado periodicamente. Alguns modelos necessitam de

limpeza freqüente, pois há acúmulo de sais minerais.
Projetando o ar condicionado na hora de construir ou

reformar
O custo para climatizar um ambiente depende de diversos fatores.

Além do clima local, é necessário considerar como a casa ou o prédio se comportam
neste clima.
A arquitetura é o ponto de partida. Um bom projeto e um sistema de climatização bem

desenvolvidos, bem instalados e bem conservados, proporcionam conforto e economia,
tanto no custo dos equipamentos quanto no consumo de energia.
Construa sua residência voltada para a direção certa.
Procure construir de modo que portas e janelas estejam voltadas para o norte. Esta
orientação é favorável ao conforto térmico, pois você terá o máximo do sol no inverno e
o mínimo do sol no verão.
Evite a construção de varandas ou longos beirais nas paredes voltadas para a direção
norte. Isso impede a penetração do sol mais desejado - o de inverno - e não ajuda na
proteção do sol de verão.
Também no sentido norte, dê preferência aos cômodos onde as pessoas passam mais
tempo: quartos e salas.
A orientação leste para as janelas dos quartos é importante por deixar entrar o sol pela
manhã.
Áreas onde o conforto não é essencial podem ser voltadas para o sul.
Espaços como cozinhas, áreas de serviço e banheiros devem ser voltados para o oeste.
Estes ambientes precisam do sol da tarde para melhorar as condições de higiene e
salubridade. Além disso, são ambientes, geralmente mais frios, onde as pessoas ficam
pouco tempo.
Posicione portas e janelas no lugar correto.
Procure orientar a maioria das portas e janelas para a direção norte, mesmo nos
ambientes onde as paredes externas estão voltadas para outras direções.
Procure utilizar apenas vidros no sentido vertical. Qualquer abertura inclinada ou no

sentido horizontal deve ser sombreada no verão. Apenas aberturas em telhados
inclinados voltados para o sul não necessitam de sombreamento.
Evite janelas voltadas para o sul e oeste. Caso contrário, tente deixá-las tão pequenas
quanto possível.
Procure isolar sua residência do clima fora da casa.

No inverno, tente evitar que o calor saia da sua residência eno verão, tente evitar que ele
entre.
Observe atentamente a vedação de telhados, paredes, portas e janelas.
Use vidros duplos, que não deixam fugir o calor e, nas noites de inverno, cortinas
grossas ou placas de cortiça nas janelas.
Prefira paredes espessas, contendo ar no seu interior. Por exemplo, use alvenaria de
tijolos furados ou concreto celular alveolar, ou ainda paredes duplas com uma camada
de ar no meio.
Nos dias de verão, sombreie as janelas voltadas para o leste e o oeste usando algum tipo
de proteção, como brise soleil, beirais, pérgolas ou treliças, de preferência móveis.
A proteção deve ser aberta para não acumular ar quente junto às janelas. Caso não seja
suficiente para diminuir os efeitos do sol de verão, use também cortinas ou persianas.
Use os ventos predominantes para o seu benefício.
Se a sua preocupação é com o frio, prefira projetos compactos, com poucas paredes
recebendo vento.
Procure usar poucas aberturas em paredes voltadas para os ventos de inverno.
Posicione a casa ou o prédio de modo a capturar os ventos predominantes de verão.
Mantenha as construções distantes umas das outras para permitir a passagem dos
ventos.
Use aberturas móveis para ventilação no telhado. Elas poderão ser abertas no verão e
fechadas no inverno.
Faça o jardim ajudar no conforto dentro de casa.
Antes de construir, procure saber se o lado norte, por onde chega o sol à sua edificação,
não está sendo bloqueado pelo próprio terreno, pela vegetação local ou por outras
edificações.
Use plantas que perdem suas folhas no outono para sombrear as fachadas leste, oeste,
noroeste e nordeste.
Coloque as árvores numa posição que ajude a captar os ventos de verão e proteger dos
ventos de inverno.
Novos Projetos
É durante o projeto de uma casa ou prédio que você pode decidir por soluções que
garantam conforto sem gastar muita energia. Nesta fase podem ser feitas modificações
no terreno, na orientação da construção, na altura, na orientação de janelas e portas, sem

muito acréscimo no orçamento.
Residências bem construídas, observando estas regras básicas, são bem iluminadas,
mais confortáveis e resistentes a temperaturas elevadas.
Reformas
Existem várias maneiras para você melhorar uma casa ou um apartamento de modo a
não passar frio nem calor. Algumas dicas são simples e de baixo custo. Em sua próxima
reforma, pense no seguinte:
:: Escolha telhado de cores claras.
:: Coloque isolamento térmico sobre o forro das edificações planas e das coberturas de
edifícios, impermeabilizando a laje.
:: No telhado, crie aberturas nos pontos mais altos (cumeeira), para que o ar quente
possa sair e também aberturas nos pontos mais baixos, para que o ar fresco possa entrar.
:: Substitua janelas de vidros simples por janelas de vidros duplos, dando à sua casa
maior proteção no inverno.
:: O vidro duplo pode ser substituído com economia por uma lâmina de plástico
transparente preso na esquadria, cobrindo toda a área mas sem encostar no vidro.
:: Uma tela esticada por uma esquadria de alumínio ou madeira pode proteger as janelas
de insetos. Assim, as janelas podem ficar sempre abertas no verão.
:: Nos edifícios, as sacadas voltadas para o leste, nordeste, norte e noroeste podem ser
envidraçadas, segurando o calor do sol no inverno.
:: Nas casas, os espaços sob os beirais a leste, nordeste, norte e noroeste podem ser
fechados com esquadrias de vidro, formando uma estufa, que deve ter piso de pedra
para guardar calor.
:: Os espaços sob os beirais a sudeste, sul e sudoeste podem ser mudados para que as
pessoas tenham vento e sombra no verão.
Estude como criar sombra sobre suas janelas, principalmente as de face sudoeste, oeste
e noroeste. A sombra que já vem de fora, como pérgolas ou brises, é muito mais
eficiente do que a sombra das cortinas ou persianas do lado de dentro.
Faça uma vistoria em sua lareira: mantenha a entrada da chaminé fechada quando não
estiver usando, e lembre-se que a lareira exige ar fresco no ambiente, além de uma boa
exaustão da fumaça.
Estas recomendações podem mudar, diante de outras variáveis. É importante que você
siga seu bom senso e, na dúvida, consulte um especialista.
Instalação
Temperaturas
A maioria dos ar condicionados feitos no Brasil são construídos para trabalharem

normalmente na média das temperaturas :
Externas + 5 a + 43 C
Internas + 21 a + 32 C
Instalação
O aparelho deve ser instalado em relação ao solo a uma altura entre 1,50 m e 1,80 m.
Se não for possível, deve -se observar uma distância mínima de 0,50 m de qualquer
parede.
Procure instalar o aparelho mais centralizado possível de preferência voltado para a

maior área do quarto ou da sala, escritório, etc.
Se for colocar mais de um aparelho numa mesma parede mantenha uma distância
mínima de 1,5 m entre eles.
O buraco na parede deve permitir o encaixe perfeito de um caixilho , para a fixação do

aparelho. A espessura dessa madeira deve ser no mínimo de 2,5 cm.
As aberturas laterais e superiores do aparelho devem ser sempre voltadas para o exterior
e totalmente desobstruídas para que a movimentação do ar no compressor e
condensador se processe normalmente.
A espessura máxima da alvenaria é de 17cm.
Normalmente pode-se colocar o ponto de força (a tomada) à esquerda ou à direita do

aparelho.
Não se deve cortar ou deixar cortar a fiação elétrica que vem de fabrica.
Não importa o lado de saída do rabicho (fiação que liga aparelho a tomada) ele pode ser
reposicionado do lado que se queira, no momento da instalação, através da retirada da
frente plástica do ar.
Se houver necessidade deve-se trazer a tomada exclusiva para mais perto do aparelho.
Os aparelhos devem ser instalados com uma pequena inclinação de 1cm na base. Para
facilitar o escoamento da água.
Pode-se fazer uma ligação simples (com um tubo de plástico) do ponto de dreno à rede
de drenagem ou a áreas por onde a água possa escoar (jardim, etc.) evitando o
pingamento em áreas não apropriadas.
É normal pingar agua do condicionador.
Disjuntores
Usar disjuntores de boa qualidade, do tipo retardado, com capacidade de 25 a 50%

acima da corrente nominal do aparelho.
Ex. para um Condicionador de Ar de 10 A , usar um disjuntor de 12.5 A - 15.0A.
Os disjuntores para proteção devem ser localizados a uma distância máxima de 2 (dois)
metros do aparelho.
Fonte: Consul
Condutores (fiação)
Tensão Corrente Bitola do fio em mm2

2.5 4.0 6.0 10.0
Volts Amperes
(V) (A) Distância Maxima em Metros ( M )
115/127 12.0 15 25 35 55
220 6.5 50 80 120 200
220 8.0 40 65 100 165
220 10.0 30 55 80 130
220 13.5 25 40 60 95
220 19.0 15 25 40 70
NA INSTALAÇÃO ELETRICA, SEMPRE UTILIZAR UM CIRCUITO DE
ALIMENTAÇÃO INDEPENDENTE PARA CADA APARELHO
INSTALADO .
O ar condicionado Split e sua instalação I
O que é o "Split"?
Split é um sistema constituído de dois equipamentos, sendo estes a unidade evaporadora

(interna) e a unidade condensadora (externa), os quais são unidos entre si através de
tubulações de cobre.
Dependendo da capacidade do sistema, será definida a distância e desnível máximos

entre estas unidades.
Na unidade interna há a necessidade de um ponto de dreno para o escoamento da água
formada pela condensação da umidade contida no ambiente interno.
É na unidade externa que fica o compressor do aparelho, garantindo o máximo conforto

e silêncio no seu ambiente.
Fonte: Springer
Qual a vantagem do sistema "Split"?
O split é um sistema que proporciona maior conforto uma vez que a maior parte do
ruído ocorre na unidade externa (condensadora), a qual pode ser instalada a uma
distância de até 30 metros do ambiente climatizado.
Além disso, possui controle remoto sem fio permitindo a operação à distância,
garantindo maior comodidade ao usuário.
Outra vantagem do sistema, é que ele pode ser instalado inclusive naqueles ambientes
onde não seja possível a utilização de aparelhos de ar condicionado convencionais.
O que é Split Cassete?
É o split que permite instalação em forro de gesso, rebaixado. É muito parecido como
uma grelha de saída de ar.
O que é Built-In?
É um split que permite instalação embutida em sancas de gesso.
O que quer dizer Console/Under Ceiling?
É a denominação para determinados tipos de splits cuja instalação pode ser rente ao
teto, ou sobre o piso.
O que é unidade evaporadora?
É a unidade que fica no ambiente a ser climatizado. Ela pode ser instalada no ambiente
para insuflamento de ar direto ("a plenum"), ou ser conectada a uma rede de dutos para
distribuir uniformemente o ar em um ou mais ambientes.
Caso fique "a plenum", ela só poderá climatizar um ambiente de cada vez.
Quando dutar um equipamento?
Primeiro deve-se verificar se o equipamento pode ou não ser dutado. Caso o fluxo de ar
não tenha pressão estática suficiente, como ocorre por exemplo na maioria dos
aparelhos de ar condicionado de janela, não se deve instalar dutos nestes equipamentos.
Normalmente duta-se um equipamento quando existem várias áreas necessitando ao

mesmo tempo de condições de conforto semelhantes, ou quando há uma área muito
grande onde o ar deva ser uniformemente distribuído.
A vantagem do sistema dutado é que nele ocorre uma melhor distribuição do ar. A
desvantagem é que o controle de temperatura fica restrito a apenas um ponto.
Fonte: Ambient Air
O ar condicionado Split e sua instalação II
INSTALAÇÃO DE SPLIT-SYSTEM
1- A instalação de um sistema de ar condicionado, com condicionadores individuais do

tipo SPLIT-SYSTEM, é composta de fases de instalação, onde são agregados
componentes necessários ao perfeito funcionamento do sistema, conforme segue:
a-UNIDADE CONDENSADORA
b-UNIDADE EVAPORADORA
c-REDE FRIGORÍGENA
d-REDE ELÉTRICA
e-REDE DE DRENAGEM
2- Para cada um dos componentes acima descritos, é necessário que o usuário tenha
consciência da sua necessidade, e que haverá um período de obras destinadas a
instalação de todo o conjunto, que irá atende-lo de forma adequada.
A seguir será feita a apresentação de cada item, sua função e as necessidades básicas
que deverão ser disponibilizados pelo usuário.
UNIDADE CONDENSADORA
Também conhecida por UNIDADE EXTERNA, destinada a mudança do estado do

refrigerante de gasoso para liquido.
Será instalada externamente em local de fácil acesso, e distância pré-definida pelo
fabricante do equipamento.
UNIDADE EVAPORADORA
Também conhecida por UNIDADE INTERNA, destinada ao resfriamento do ar no local

a ser condicionado.
Podem ser instaladas em paredes (HI-WALL), no piso (PISO/TETO), sob o forro
(PISO/TETO), semi-embutida no forro (CASSETE), embutidas no forro (DUTO).
REDE FRIGORÍGENA
Construídas em tubos de cobre isoladas termicamente, destinadas a conduzir o

refrigerante entre a UNIDADE CONDENSADORA e a UNIDADE EVAPORADORA.
Podem ser instaladas embutidas em paredes ou forro, ou mesmo sobrepostas em
paredes, e haverá a necessidade de aberturas em paredes, pisos ou lajes para passagem
dos tubos, da Unidade Externa para a Unidade Interna.
REDE ELÉTRICA
Construídas em cabos elétricos flexíveis, condicionadas em eletrodutos, destinadas a

alimentação elétrica do sistema. O caminhamento do eletroduto seguirá o mesmo da
rede frigorígena
. O usuário deverá disponibilizar um ponto de força de capacidade indicada pela

instaladora, e esse ponto de força poderá ser junto a Unidade Externa, ou junto a
Unidade Interna, em função das configurações técnicas de cada fabricante.
REDE DE DRENAGEM
Construídas em tubo de PVC marrom, isoladas termicamente, destinadas ao

esgotamento de água condensada na Unidade Interna. Em geral as redes de drenagem
são instaladas embutidas em paredes.
Em instalações cujo sistema seja Quente/Frio, será necessário ponto de dreno também
para a Unidade Externa.

Ar Condicionado

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Ar Condicionado

Enviado por

Direitos autorais:

Formatos disponíveis

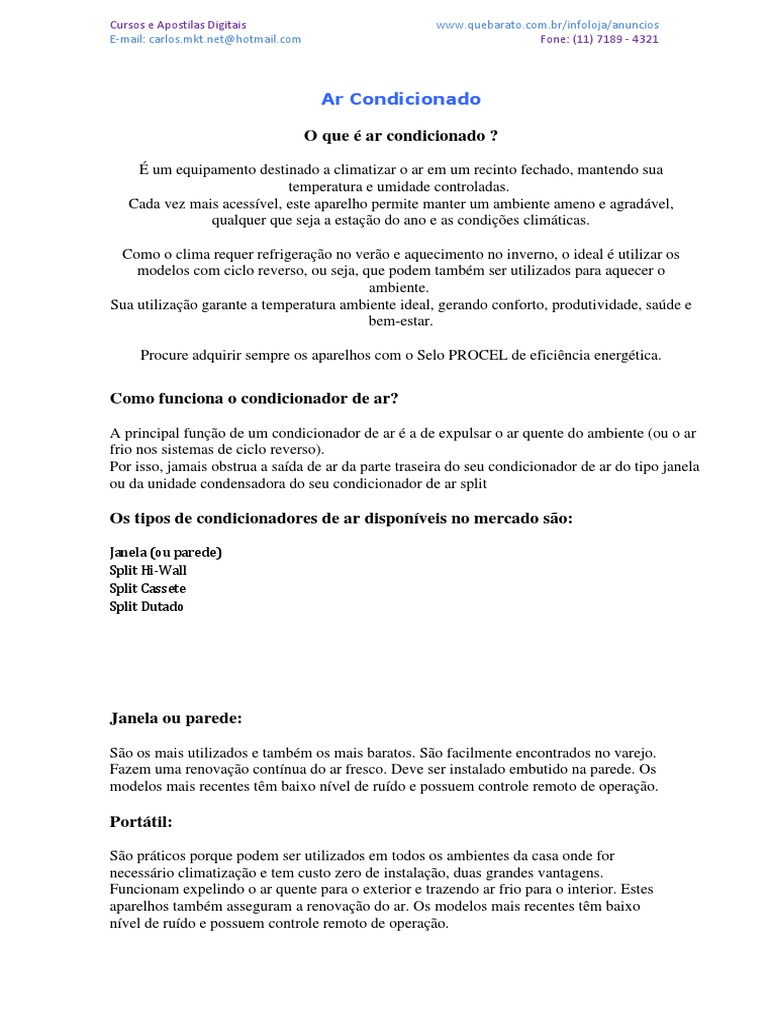

Cursos e Apostilas Digitais www.quebarato.com.

É um equipamento destinado a climatizar o ar em um recinto fechado, mantendo sua

Como o clima requer refrigeração no verão e aquecimento no inverno, o ideal é utilizar os

Procure adquirir sempre os aparelhos com o Selo PROCEL de eficiência energética.

Como funciona o condicionador de ar?

A principal função de um condicionador de ar é a de expulsar o ar quente do ambiente (ou o ar

Os tipos de condicionadores de ar disponíveis no mercado são:

Janela (ou parede)

São recomendáveis para ambientes comerciais, para climatização de muitos ambientes

Para o correto dimensionamento do condicionador de ar é fundamental considerar o

Geralmente, todos os aparelhos possuem termostato que mantém, de forma automática,

As exigências de instalação de cada um dos tipos de aparelho de ar condicionado

Deve-se considerar o espaço necessário para a sua instalação. Normalmente, o manual

No caso dos portáteis, o tubo de evacuação do ar é passado através de uma pequena

Outras funções e acessórios :

:: Desumidificador - Alguns aparelhos de ar condicionado possuem um desumidificador

:: No comando à distância por infra-vermelhos é possível selecionar a função de

:: Controle automático - Alguns modelos mais recentes são automáticos: refrigeram ou

:: Programação - Para economizar eletricidade e para um maior conforto, pode-se

:: Velocidade da ventoinha - As ventoinhas podem ter até três velocidades de rotação e,

Btu - é uma medida de capacidade ?

Por que escoher corretamente a capacidade do seu condicionador de

Em primeiro lugar, para garantir o seu conforto.

Indica os modelos ideais considerando as características mais comuns dos ambientes.

Área Sol de manhã Sol a tarde ou o dia todo

6 m2 7.500 BTU's 7.500 BTU's

9 m2 7.500 BTU's 7.500 BTU's

12 m2 7.500 BTU's 10.000 BTU's

15 m2 10.000 BTU's 10.000 BTU's

20 m2 12.000 BTU's 12.000 BTU's

25 m2 12.000 BTU's 15.000 BTU's

30 m2 15.000 BTU's 18.000 BTU's

40 m2 18.000 BTU's 21.000 BTU's

50 m2 21.000 BTU's 30.000 BTU's

60 m2 21.000 BTU's 30.000 BTU's

70 m2 30.000 BTU's 30.000 BTU's

Se pudermos escolher, deveríamos instalar o nosso ar refrigerado em paredes voltadas

Quais os condicionadores de ar que consomem menos energia?

Aqueles dotados de compressor rotativo ou de compressor de velocidade variável

O compressor é o coração do seu condicionador de ar, independente do seu modelo ou

É aquele cujos componentes exercem entre si um baixíssimo atrito para executar a

Condicionadores de ar que utilizam compressor rotativo

Condicionadores de ar do tipo Janela :

-Clique aqui para localizar o distribuidor autorizado mais próximo de você.

Dicas para comprar, instalar e usar melhor !

Em geral as tomadas dos predios residenciais estão dimensionadas para aparelhos de

Verifique, antes de comprar o aparelho de ar condicionado, a potência e o tamanho do

Ao instalar o seu ar condicionado, observe bem a vedação entre a parede do aparelho e

São facilmente instalados na parede ou janela do ambiente a ser climatizado.

Ilustração representativa de um condicionador de ar de PAREDE

Este ar condicionado é dividido em duas unidades:

Fonte: Consul Ilustração representativa de um condicionador de ar SPLIT

Se pudermos escolher, deveríamos instalar o nosso ar refrigerado em paredes voltadas

A refrigeração funcionará com maior eficiência se for evitada a incidência de raios

Não obstrua com cortinas ou similares a frente do condicionador.

Posso instalar o aparelho atrás de uma cortina?

Não recomendamos. Esse procedimento dificulta a vazão do ar, o que força o

Para limpar o condicionador, primeiramente desligue-o completamente retirando o

*A eficiência do produto está ligada a umidade relativa do ar.

Instale o climatizador em uma superfície plana, para evitar o tombamanto do produto e

Quando utilizada a função umidificação, é importante que haja renovação periódica do

Parte do conforto térmico refere-se à pureza do ar. Os casos extremos de excesso de
