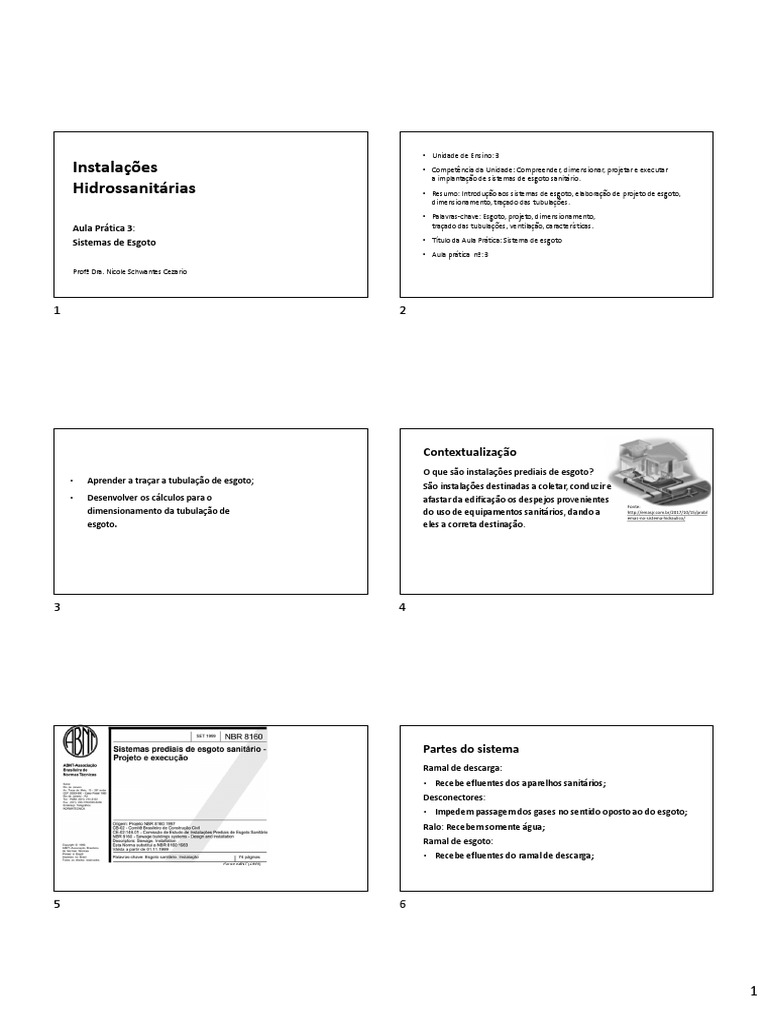

• Unidade de Ensino: 3

Instalações • Competência da Unidade: Compreender, dimensionar, projetar e executar

a implantação de sistemas de esgoto sanitário.
Hidrossanitárias • Resumo: Introdução aos sistemas de esgoto, elaboração de projeto de esgoto,
dimensionamento, traçado das tubulações.
• Palavras-chave: Esgoto, projeto, dimensionamento,
Aula Prática 3: traçado das tubulações, ventilação, características.

Sistemas de Esgoto • Título da Aula Prática: Sistema de esgoto

• Aula prática nº: 3

Profª Dra. Nicole Schwantes Cezario

1 2

• Aprender a traçar a tubulação de esgoto;
• Desenvolver os cálculos para o
dimensionamento da tubulação de
esgoto.
Contextualização
O que são instalações prediais de esgoto?
São instalações destinadas a coletar, conduzir e
afastar da edificação os despejos provenientes
Fonte:
do uso de equipamentos sanitários, dando a http://emasjr.com.br/2017/10/15/probl
emas-no-sistema-hidraulico/
eles a correta destinação.

3 4

Partes do sistema
Ramal de descarga:
• Recebe efluentes dos aparelhos sanitários;
Desconectores:
• Impedem passagem dos gases no sentido oposto ao do esgoto;
Ralo: Recebem somente água;
Ramal de esgoto:
• Recebe efluentes do ramal de descarga;
Fonte ABNT (1999)

5 6

1
 Partes do sistema Pontos importantes:
Tubo de queda: • Vaso sanitário – caixa inspeção;
• Recebe efluentes do ramal de esgoto e descarga; • Ralo, lavatório, banheira, tanque – caixa sifonada;
Tubo ventilador: • Pia cozinha – caixa gordura;
• Possibilita troca de ar entre tubulação de esgoto e atmosfera; • Tubulação esgoto funciona pela ação da gravidade:
Caixa inspeção: Recebe diretamente do vaso • Declividade 1% - diâmetros 100 mm;
sanitário; • Declividade 2% - diâmetros ≤ 75 mm;
Caixa de gordura: • Todos os ramais se encaminham para a caixa
• Recebe diretamente da pia da cozinha. de inspeção.

7 8

Sistema de coleta e escoamento do esgoto Pontos importantes:

Sistema Individual: • Depois da caixa de inspeção a tubulação é chamada de subcoletor e o
último trecho entre a caixa de inspeção e o coletor público é
• Fossa séptica e sumidouro;
chamado de coletor predial.
Sistema coletivo:
• Redes coletoras + tratamento + lançamento curso d’água;
• Caixa inspeção > Ramal predial >
Rede coletora pública.
Fonte: Adaptado de Creder (2006).

9 10

Pontos importantes: Projeto

• Distância máxima entre caixas de inspeção • Residência
25 m (norma), recomendação 12 m; unifamiliar;
• Distância máxima entre a última inspeção • Área: ~140m²;
e o coletor público: 15 m;
• Cômodos:
• Adoção de caixa de inspeção ou poços de
• Sala de estar e jantar, 3 quartos,
visita sempre que houver mudança na
2 banheiros, cozinha, lavanderia
declividade e a junção de tubulações
e uma área para churrasqueira.
enterradas.

11 12

2
 Passo a passo UHC e diâmetros mínimos dos ramais de descarga
Aparelho Sanitário UHC DN (mm)
Marcar no • Ralos, tubos, ramais , caixas Bacia sanitária 6 100
projeto de inspeção, etc.
Chuveiro 2 40
Lavatório 1 40
Organizar tabela com • De acordo com o traçado e
Pia cozinha 3 50
os aparelhos sanitários relacionar as UHC’s com os DN Fonte Carvalho (2013)
Tanque 3 40
Máquina lavar
3 50
Detalhar o roupa
projeto • No AutoCad
Ralo 1 40

13 14

Dimensionamento dos ramais de esgoto Dimensionamento do ramal de ventilação

GRUPO DE APARELHOS GRUPO DE APARELHOS
Diâmetro nominal mínimo do Somatório de SEM BACIA SANITÁRIA COM BACIA SANITÁRIA
ramal de esgoto UHC ∑UHC DN do RV ∑UHC DN do RV
40 3 Até 12 40 Até 17 50
50 6 13 a 18 50 18 a 60 75
75 20 19 a 36 75
100 160 Fonte: Carvalho (2013).

Fonte Carvalho (2013) Distância entre a saída do aparelho sanitário e a inserção

do RV: ≥ 2 × 𝐷𝑁 do RD.

15 16

Tubo ventilador Dimensionamento de subcoletores e coletores

UHC menor do
Diâmetro Número máximo de UHC em
que 8: 40 mm
nominal do função da declividade (%)
tubo 0,5 1
100 - 180
150 - 700
200 1400 1600
Fonte: ABNT NBR 8160 (1999). Fonte: ABNT NBR 8160 (1999).

17 18

3
 Atividade prática
• Elaborar o traçado;
• Adicionar uma pia na
área da churrasqueira;
• Dimensionar e detalhar
o projeto.
