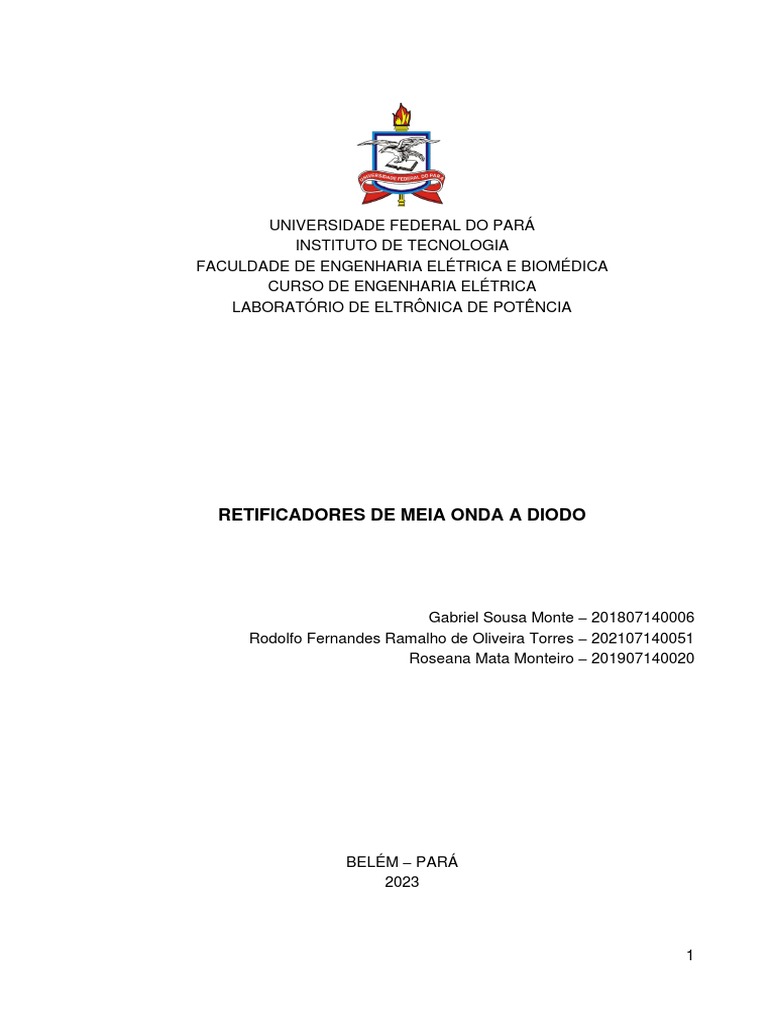

UNIVERSIDADE FEDERAL DO PARÁ

INSTITUTO DE TECNOLOGIA
FACULDADE DE ENGENHARIA ELÉTRICA E BIOMÉDICA
CURSO DE ENGENHARIA ELÉTRICA
LABORATÓRIO DE ELTRÔNICA DE POTÊNCIA

RETIFICADORES DE MEIA ONDA A DIODO

Gabriel Sousa Monte – 201807140006

Rodolfo Fernandes Ramalho de Oliveira Torres – 202107140051
Roseana Mata Monteiro – 201907140020

BELÉM – PARÁ
2023

1
 UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA
FACULDADE DE ENGENHARIA ELÉTRICA E BIOMÉDICA
CURSO DE ENGENHARIA ELÉTRICA
LABORATÓRIO DE ELETRÔNICA DE POTÊNCIA

RETIFICADORES DE MEIA ONDA A DIODO

Relatório

Documento apresentado ao curso de Engenharia

Elétrica, do Instituto de Tecnologia da Universidade
Federal do Pará, como requisito de avaliação
parcial da disciplina de Laboratório de
Comunicações.

Docente: Prof. Dr. João Aberides Ferreira Neto.

BELÉM – PARÁ
2023
2
1. INTRODUÇÃO

Muitas aplicações, uma carga alimentada exige a tensão contínua, tal conversão
(CA-CC) é realizada por conversores chamados retificadores. O retificador de meia
onda é quase sempre utilizado em aplicações de baixa potência, porque a corrente
média na fonte não é zero e a corrente média não sendo erro pode causar problemas
na performance do transformador. (HART, 2010). Em decorrência deste fato serão
feitas experiências envolvendo os modelos mais básicos, conhecidos como
retificadores de meia onda que apesar de sua topologia simples, apresentam um
grande valor didático. A experiência foi dividida em três etapas: cálculos matemáticos,
simulações por software PSim e procedimentos laboratoriais. Ao fim destas etapas os
resultados obtidos são comparados.

2. OBJETIVO
• Verificar, através de simulação computacional e experimentalmente, o
funcionamento do Retificador Monofásico de Meia Onda a Diodo, operando
com carga resistiva e indutiva.
• Verificar o efeito do diodo de roda livre no retificador monofásico de meia
onda.
• Verificar o fator de potência do retificador monofásico operando com carga
resistiva e indutiva.
3. MATERIAIS
• Software de simulação PSIM
• Módulo de diodo de potência.
• Módulo de Indutores.
• Módulo de Resistores.
• Varivolt.
• Osciloscópio.
• Medidor de corrente
• Cabos para conexão.

3
4. EXPERIÊNCIA
4.1 VALORES TEÓRICOS
a) Retificador de meia onda com carga R

Figura 1 – Diagrama do circuito 1

• Valor Médio da Tensão na Carga:

𝑉𝑚 = √2 ∗ 70,7 ≅ 100 𝑉
𝑉𝑚 100
𝑉0 = = = 31,83 𝑉
𝜋 𝜋
• Valor Médio da Tensão no Resistor:

𝑉0 = 𝑉𝑅

• Ângulo de Extinção (β):

O circuito é puramente resistivo, tensão e corrente estão em fase, logo:

𝛽 = 180°
• Valor Eficaz da Corrente na Carga:

𝑉𝑚 100
𝑉𝑅𝑀𝑆 = = = 50𝑉
2 2
𝑉𝑅𝑀𝑆 50
𝐼𝑅𝑀𝑆 = = = 4,54 𝐴
𝑅 11
• Valor Médio da Corrente na Carga:

𝑉0 31,83
𝐼0 = = = 2,89 𝐴
𝑅 11
• Potência Média no Circuito:

4
 𝑃 = 𝑉𝑅𝑀𝑆 . 𝐼𝑅𝑀𝑆 = 50 . 4,54 = 227 𝑊
• Potência Aparente no Circuito:

𝑆 = 𝑉𝑅𝑀𝑆 . 𝐼𝑅𝑀𝑆 = 70,7 . 4,54 = 320,98𝑉𝐴

• Fator de Potência do Circuito:

𝑅 . 𝐼𝐿2𝑅𝑀𝑆 11 . 4,542
𝐹𝑃 = = = 0,706
𝑉𝑆𝑅𝑀𝑆 . 𝐼𝑆𝑅𝑀𝑆 70,7. 4,54

b) Retificador de meia com carga RL

Figura 2 - Diagrama do circuito 2

• Valor Médio da Tensão na Carga

𝑉𝑚 = √2 ∗ 70,7 ≅ 100𝑉
1 𝛽
𝑉0 = ∫ 1 𝑉𝑚 𝑠𝑒𝑛(𝜔𝑡)𝑑(𝜔𝑡)
2𝜋 0
𝑉𝑚
𝑉0 = (1 − 𝑐𝑜𝑠𝛽)
2𝜋
100
𝑉0 = [1 −𝑐𝑜𝑠 𝑐𝑜𝑠 (198°) ] ⇒ 𝑉0 = 31,05𝑉
2𝜋

• Valor Médio da Tensão no Indutor:

𝑉𝐿 = 0𝑉

• Valor Médio da Tensão no Resistor:

𝑉𝑅 = 31,05𝑉

5
• Ângulo de Extinção (β):

𝑉𝑚 𝑠𝑒𝑛(𝜔𝑡)
100𝑠𝑒𝑛(120𝜋𝑡)
𝑑𝑖(𝑡)
𝑅𝑖(𝑡) + 𝐿
𝑑𝑡
𝑖(𝑡) = 𝑖𝑓 (𝑡) + 𝑖𝑛 (𝑡)
𝑉𝑚 𝑠𝑒𝑛(𝜔𝑡 − 𝜃)
𝑖𝑓 (𝑡) =
𝑍
100𝑠𝑒𝑛(𝜔𝑡 − 17,14°)
𝑖𝑓 (𝑡) =
11,51
𝑖𝑓 (𝑡) = 8,69𝑠𝑒𝑛(𝜔𝑡 − 17,14°)

𝑍 = √𝑅 2 + (𝜔𝐿)2

𝑍 = √112 + (2 ∗ 𝜋 ∗. 60 ∗ 9 × 10−3 )2
𝑍 = 11,51𝛺

𝜔𝐿
𝜃 = 𝑡𝑔−1 ( )
𝑅
2 . 𝜋 . 60 . 9𝑥10−3
𝜃 = 𝑡𝑔−1 ( )
11

𝜃 = 17,14°

𝑑𝑖(𝑡)
𝑅𝑖(𝑡) + 𝐿 =0
𝑑𝑡
𝑡
𝑖𝑛 (𝑡) = 𝐴 . 𝑒 −𝜏
𝐿 9 . 10−3
𝜏= =
𝑅 11
𝜏 = 0,8𝑚𝑠

𝑖(𝑡) = 𝑖𝑓 (𝑡) + 𝑖𝑛 (𝑡)

𝑡
𝑖(𝑡) = 8,69𝑠𝑒𝑛(𝜔𝑡 − 17,14°) + 𝐴. 𝑒 −𝜏
6
 𝑖(0) = 8,69 𝑠𝑖𝑛 𝑠𝑖𝑛 (𝜔 ∗ 0 − 17,14°) + 𝐴. 𝑒 0 = 0𝑖(0) = 8,69𝑠𝑒𝑛(−17,14°) + 𝐴
𝐴 = −8,69(−17,14°) ⇒ 𝐴 = 2,56

𝜔𝑡
𝑖(𝜔𝑡) = 8,69𝑠𝑒𝑛(𝜔𝑡 − 17,14°) + 2,56 ∗ 𝑒 −𝜔𝜏
𝑖(𝜔𝑡) = 𝑖(𝛽)
𝛽
−
= 8,69𝑠𝑒𝑛(𝛽 − 17,14°) + 2,56 ∗ 𝑒 𝑡𝑔(17,14°) =0
Através ábaco, tem-se que o ângulo de extinção 𝛽 em função do ângulo de
carga 𝜃 é aproximadamente 198°.

Figura 3 - Ábaco de ângulo de extinção pelo ângulo de carga

• Valor Eficaz da Corrente na Carga

Pelo ábaco, tem-se:

100
𝐼𝑜𝑒𝑓 ≅ 0,505 ⇒ 𝐼𝑜𝑒𝑓 = 4,59 𝐴
11

7
 Figura 4 - Ábaco das correntes eficaz e média na carga

• Valor Médio da Corrente na Carga

𝑉𝑚 100
𝐼0 = 0,325 ≅ 0,325 ⇒ 𝐼0 = 2,95 𝐴
𝑅 11

• Potência Média no Circuito

𝑃 = 𝑅. 𝐼𝑙 2𝑅𝑀𝑆 = 11 . 4,592 = 231,75 𝑊

• Potência Aparente no Circuito

𝑃 = 𝑉𝑅𝑀𝑆 . 𝐼𝑅𝑀𝑆 = 70,7. 4,59 = 324,5 𝑉𝐴

• Fator de Potência do Circuito

𝑅 . 𝐼𝐿2𝑅𝑀𝑆 231,75
𝐹𝑃 = = = 0,714
𝑉𝑆𝑅𝑀𝑆 . 𝐼𝑆𝑅𝑀𝑆 324,5

8
c) Retificador de Meia Onda com carga RL e Diodo de roda livre

Figura 5 - Diagrama do circuito 3

• Valor Médio da Tensão na Carga

𝑉𝑚 100
𝑉0 = = = 31,83 𝑉
𝜋 𝜋
• Valor Médio da Tensão no Indutor
𝑉𝐿 = 𝑂𝑉
• Valor Médio da Tensão no Resistor
𝑉𝑅 = 𝑂𝑉
• Valor Eficaz da Corrente na Carga

𝑉0 31,83
𝐼0 = = = 2,9𝐴
𝑅 11
𝑍(𝑛) = √𝑅 2 + (𝑛 . 𝜔 . 𝐿)2
2 . 𝑉𝑚
𝑉(𝑛) =
(𝑛2 − 1). 𝜋
𝑉𝑚 100
𝑉1 = = = 50 𝑉
2 2
2 . 100
𝑉(2) = = 21,22 𝑉
(22 − 1). 𝜋
2 . 100
𝑉(4) = = 4,24 𝑉
(42 − 1). 𝜋
2 . 100
𝑉(6) = = 1,82 𝑉
(62 − 1). 𝜋

𝑍(1) = √112 + (1 . 377 . 32𝑥10−3 )2

𝑍(1) = 16,32𝛺

𝑍(2) = √112 + (2 . 377 . 32𝑥10−3 )2

9
 𝑍(2) = 26,51𝛺

𝑍(4) = √112 + (4 . 377 . 32𝑥10−3 )2

𝑍(4) = 49,49𝛺

𝑍(6) = √112 + ( 6 . 377 . 32𝑥10−3 )2

𝑍(6) = 73,21𝛺

𝑉(𝑛)
𝐼(𝑛) =
𝑍(𝑛)
50
𝐼(1) = = 3,06 𝐴
16,32
21,22
𝐼(2) = = 0,8 𝐴
26,51
4,24
𝐼(4) = = 0,085 𝐴
49,49
1,82
𝐼(6) = = 0,025 𝐴
73,21

2 ∞ 2
𝐼1 𝐼𝑛
𝐼𝑟𝑚𝑠 = √𝐼02 +( ) + ∑ ( )
√2 𝑛=2,4,6…
√2

3,06 2 0,8 2 0,085 2 0,025 2

𝐼𝑟𝑚𝑠 = √2,92 +( ) +( ) +( ) +( ) = 3,66 𝐴
√2 √2 √2 √2

• Valor Médio da Corrente na Carga

𝐼0 = 2,9𝐴
• Potência Média no Circuito

𝑃 = 𝑅. 𝐼𝑙 2𝑅𝑀𝑆 = 11 . 3,662

𝑃 = 147,35 𝑊
• Potência Aparente no Circuito

𝑆 = 𝑉𝑅𝑀𝑆 𝐼𝑠𝑅𝑀𝑆 = 70,7 ∗ 3,66

𝑆 = 258,76 𝑉𝐴
10
• Fator de Potência do Circuito

𝑃 147,35
𝐹𝑃 = = = 0,569
𝑆 258,76

4.2 VALORES SIMULADOS

a) Retificador de Meia Onda com carga R

Figura 6 - Ret. De Meia Onda com carga R no PSIM. Fonte: Autor.

Figura 7 - Formas de onda do circuito 1 no PSIM. Fonte: Autor.

Figura 8 - Resultados Simulados do circuito 1. Fonte: Autor.

11
b) Retificador de Meia Onda com Carga RL

Figura 9 - Ret. De Meia Onda com carga RL no PSIM. Fonte: Autor.

Figura 10 - Formas de onda do circuito 2 no PSIM. Fonte: Autor.

Figura 11 - Resultados Simulados do circuito 2. Fonte: Autor.

12
c) Retificador de Meia Onda com carga RL e Diodo de roda livre

Figura 12 - Ret. de Meia Onda com carga RL e DRL no PSIM. Fonte: Autor.

Figura 13 - Formas de onda do circuito 3. Fonte: Autor.

Figura 14 - Resultados Simulados do circuito 3. Fonte: Autor.

13
 4.3 VALORES EXPERIMENTAIS
a) Retificador de Meia Onda com carga R

Figura 15 – Retificador de Meia onda com carga R na bancada. Fonte: Autor.

Figura 16 – Formas de onda do circuito com carga R. Fonte: Autor.

b) Retificador de Meia Onda com Carga RL

Figura 17 – Retificador de Meia Onda com Carga RL montado. Fonte: Autor

14
 Figura 18 – Formas de onda do circuito com carga RL. Fonte: Autor

c) Retificador de Meia Onda com carga RL e Diodo de roda livre

Figura 19 - Retificador de Meia Onda com Carga RL e com DRL montado. Fonte: Autor

Figura 20 - Formas de onda do circuito com carga RL e com DRL. Fonte: Autor.

15
5. RESULTADOS

Tabela 1 – Comparação de Valores circuito R

Parâmetro (Carga R) Valor Calculado Valor Simulado Experimental
Valor Médio da Tensão na
31,83 V 32 V 31,8 V
Carga
Valor Médio da Tensão no - - -
Indutor
Valor Médio da Tensão no
31,83 V 32 V 31, 8
Resistor
Ângulo de Extinção (β) 180° 180° 180°
Valor Eficaz da Corrente na
4,54 A 4,55 A 4,73 A
Carga
Valor Médio da Corrente na
2,89 A 2,9 A 3,11A
Carga
Potência Média no Circuito 227 W 251,3 W 232,7 W
Potência Aparente no Circuito 320,98 VA 355,46 VA 327,3 VA
Fator de Potência do Circuito 0,706 0,706 0,710
Tabela 2 - Comparação de Valores circuito RL
Parâmetro (Carga RL) Valor Valor Simulado Experimental
Calculado
Valor Médio da Tensão na 31,05 V 31,23 V 30,3 V
Carga
Valor Médio da Tensão no 0V 0V 0V
Indutor
Valor Médio da Tensão no 31,05 V 31,23 V 30,3
Resistor
Ângulo de Extinção (β) 198° 200° 203,04°
Valor Eficaz da Corrente na 4,59 A 4,27 A 4,58 A
Carga
Valor Médio da Corrente na 2,95 A 2,75 A 3,31 A
Carga
Potência Média no Circuito 231, 75 W 245,93 W 218,8 W
Potência Aparente no Circuito 324,5 VA 344,12 VA 316,6 VA
Fator de Potência do Circuito 0,714 0,714 0,691

16
 Tabela 3 - Comparação de Valores circuito RL com DRL
Parâmetro (Carga RLD) Valor Valor Simulado Experimental
Calculado
Valor Médio da Tensão na Carga 31,83 V 31,87 V 31,8 V
Valor Médio da Tensão no 0V 0V 0,9 V
Indutor
Valor Médio da Tensão no 31,83 V 31,87 V 31V
Resistor
Ângulo de Extinção (β) - - -
Valor Eficaz da Corrente na 3,66 A 3,65 A 3,59 A
Carga
Valor Médio da Corrente na 2,9 A 2,88 A 2,97 A
Carga
Potência Média no Circuito 147,35 W 250,29 W 130, 91 W
Potência Aparente no Circuito 258,76 VA 354,04 VA 219, 4 VA
Fator de Potência do Circuito 0,569 0,706 0,596

6. QUESTÕES
a) Comente sobre a definição de fator de potência dada pela equação (1).
O fator de potência pode ser calculado em função dos elementos que consomem
ou dissipam energia, ou é feito tanto em função da potência quanto do resistor e
corrente.

b) Considere o enrolamento de campo de um motor CC (indutância

extremamente elevada). É possível alimentar este enrolamento através de
um retificador monofásico de meia onda sem diodo de roda livre?
Justifique sua resposta.
Não é possível, pois o diodo de roda livre é o que permite estabelecer uma corrente
de carga aproximadamente constante para o motor CC. Além disso, ele evita que a
tensão na carga se torne subitamente negativa, protegendo o motor em questão de
possíveis danos ocasionados por ela.

c) De acordo com a folha de dados (data sheet) do semicondutor utilizado,

estime as perdas (potência dissipada) em cada retificador, utilizando a
equação (2).
Pelo datasheet do diodo SKR 2604 se tem:

17
 2
𝑃𝐷 = 𝑉𝑇𝑂 ∗ 𝐼𝐷𝑚𝑒𝑑 + 𝑟𝑇 ∗ (𝐼𝐷𝑒𝑓 ) (2)

Retificador Meia onda carga R

𝑃𝐷 = 0.85 ∗ 3.1 + (11 ∗ 10−3 )(4.6)2 ⇒ 𝑷𝑫 = 𝟐. 𝟖𝟔 𝑾

Retificador Meia onda carga RL

𝑃𝐷 = 0.85 ∗ 2.96 + (11 ∗ 10−3 )(4.58)2 ⇒ 𝑷𝑫 = 𝟐. 𝟕𝟒 𝑾

Retificador Meia onda carga RL com DRL

𝑃𝐷 = 0.85 ∗ 2.97 + (11 ∗ 10−3 )(3.59)2 ⇒ 𝑷𝑫 = 𝟐. 𝟔𝟔

d) Calcule o rendimento de cada retificador, a partir dos resultados

experimentais e utilizando a equação (3).

𝑃𝐿
𝜂= (3)
𝑃𝐿 + 𝑃𝐷

Retificador Meia onda carga R

232.7
𝜂= ⇒ 𝜼 = 𝟗𝟖, 𝟕𝟖%
232.7 + 2.86

Retificador Meia onda carga RL

218.8
𝜂= ⇒ 𝜼 = 𝟗𝟖, 𝟕𝟔%
218.8 + 2.74

Retificador Meia onda carga RL com DRL

130.91
𝜂= ⇒ 𝜼 = 𝟗𝟖, 𝟎𝟎%
130.91 + 2.66

7. CONSIDERAÇÕES FINAIS

O experimento laboratorial transcorreu bem, assim como as simulações efetuadas,

os resultados convergiram com os calculados.

18
