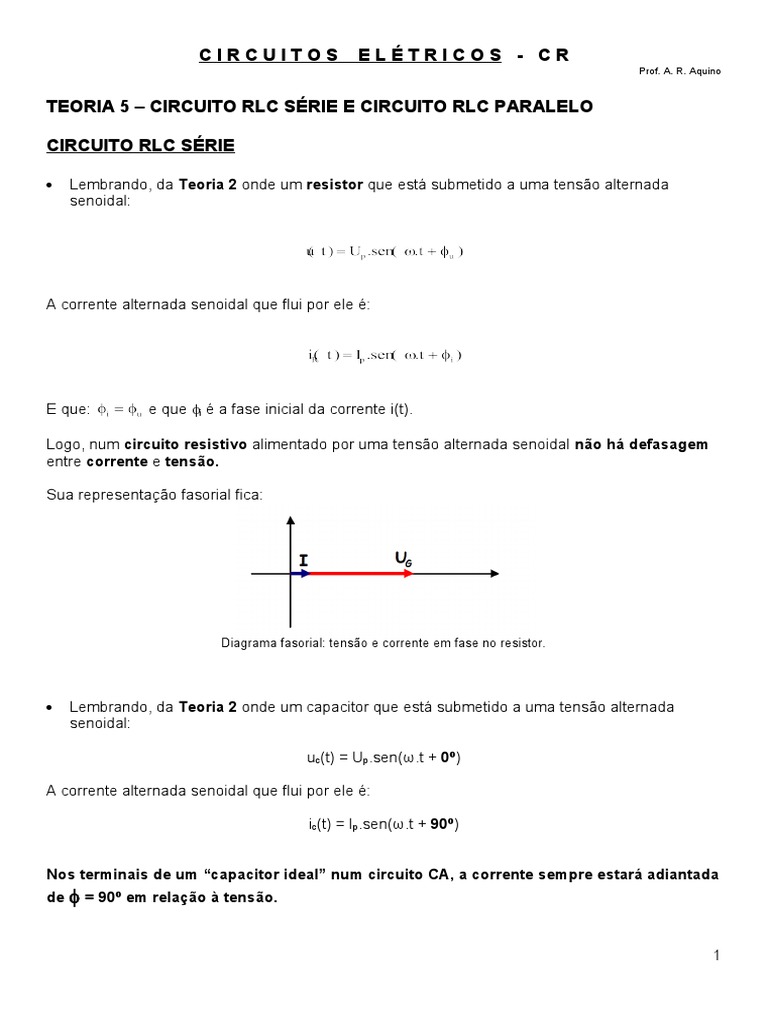

CIRCUITOS ELÉTRICOS - CR

Prof. A. R. Aquino

TEORIA 5 – CIRCUITO RLC SÉRIE E CIRCUITO RLC PARALELO

CIRCUITO RLC SÉRIE

 Lembrando, da Teoria 2 onde um resistor que está submetido a uma tensão alternada
senoidal:

A corrente alternada senoidal que flui por ele é:

E que: e que i é a fase inicial da corrente i(t).

Logo, num circuito resistivo alimentado por uma tensão alternada senoidal não há defasagem
entre corrente e tensão.

Sua representação fasorial fica:

Diagrama fasorial: tensão e corrente em fase no resistor.

 Lembrando, da Teoria 2 onde um capacitor que está submetido a uma tensão alternada
senoidal:

uc(t) = Up.sen(ω.t + 0º)

A corrente alternada senoidal que flui por ele é:

ic(t) = Ip.sen(ω.t + 90º)

Nos terminais de um “capacitor ideal” num circuito CA, a corrente sempre estará adiantada
de  = 90º em relação à tensão.

1
Sua representação fasorial fica:

Diagrama Fasorial: corrente adiantada de 90º da tensão nos terminais do capacitor.

 Lembrando, da Teoria 2, onde um indutor que está submetido a uma tensão alternada
senoidal:

uL(t) = Up.sen(ω.t + 0º)

A corrente alternada senoidal que flui por ele é:

iL(t) = Ip.sen(ω.t - 90º)

Ou seja:

A corrente que flui através de um “indutor ideal” num circuito CA está atrasada de  = -90º
em relação à tensão aplicada em seus terminais.

Sua representação fasorial fica:

Diagrama Fasorial: corrente atrasada de 90º da tensão no indutor.

Consideraremos agora um circuito RLC série, submetido a uma tensão alternada senoidal,
fornecida por um gerador de tensão, conforme o circuito abaixo:

2
A figura anterior mostra um circuito no qual temos uma resistência, uma indutância e uma
capacitância ligadas em série. O diagrama fasorial abaixo nos mostra que a tensão na resistência
está em fase com a corrente. A tensão na indutância está adiantada de 90º em relação à
corrente, e a tensão na capacitância está atrasada de 90º em relação a essa mesma corrente.

Podemos ver no diagrama fasorial acima que UL e UC estão defasados de 180º, assim sendo,
podemos fazer a soma vetorial de UL com UC. Se considerarmos UL  UC teremos simplesmente a
subtração UL – UC e obteremos o diagrama fasorial abaixo:

A partir da figura acima, podemos construir o triângulo das tensões correspondente ao circuito
RLC série.

Do triângulo das tensões teremos:

3
Dividindo os lados do triângulo das tensões por I, obteremos o triângulo das impedâncias,
coforme a figura abaixo:

Podemos então escrever:

Na equação final acima, quando XL = XC a impedância do circuito será igual a R e o circuito se

comportará como um circuito puramente resistivo. Nesse caso a tensão aplicada UG e a corrente I
estarão em fase. Esta condição é a de “ressonância do circuito” RLC série.

Num circuito RLC série, para que XL seja igual a XC existirá uma e uma só frequência para que
isso aconteça que é chamada de “frequência de ressonância” ωr ou fr desse circuito.

Sendo ωr = 2fr, teremos:

4
Para uma melhor visualização do que acontece num circuito RLC série, devemos analisar a curva
da variação da corrente nesse circuito em função da variação da frequência e analisar também a
curva da variação da impedância em função da frequência.

Sabemos que e que portanto,

A curva da corrente em função da frequência fica conforme apresentada abaixo:

A curva da impedância em função da frequência fica conforme apresentada abaixo:

Das curvas acima podemos observar que:

 Na frequência de ressonância fr, o circuito é puramente resistivo, ou seja, Z = R e a corrente I

é máxima com o valor .
 Para frequências menores que a de ressonância a impedância aumenta, pois, X C  XL,
tornando a impedância capacitiva. Dessa forma a corrente estará adiantada em relação a
tensão aplicada. Devemos observar na curva que para a frequência zero (C.C.), a impedância
será infinita tornando a corrente nula.
 Para frequências maiores que a de ressonância a impedância também aumenta, pois X L  XC,
o circuito passa a ter uma impedância indutiva. Dessa forma a corrente estará atrasada em
relação a tensão aplicada. Devemos observar que quanto maior for a frequência, maior será a
impedância e consequentemente menor será a corrente.

5
Exercícios para resolver:

1. Dado o circuito abaixo:

Pede-se:

a) O valor da frequência de ressonância.

b) O valor da corrente na frequência de ressonância.
c) A defasagem do circuito na ressonância.
d) Se f = 20 KHz, calcular o valor da corrente e a defasagem.
e) Se f = 10 KHz, calcular o valor da corrente e a defasagem.

2. Em um circuito RLC série, a tensão no resistor é 6 V, no capacitor é 20 V e no indutor é 12 V.

Se a corrente consumida é 10 mA, pede-se:

a) O valor da tensão total aplicada no circuito.

b) O valor da impedância do circuito.
c) Desenhar o diagrama fasorial.
d) O valor do ângulo de defasagem.

CIRCUITO RLC PARALELO

Consideremos um circuito RLC paralelo, submetido a uma tensão alternada senoidal, fornecida
por um gerador de tensão, conforme o circuito abaixo:

6
A figura anterior mostra um circuito no qual temos uma resistência, uma indutância e uma
capacitância ligadas em paralelo.

O diagrama de fasorial abaixo nos mostra que a corrente na resistência está em fase com a
tensão UG. A corrente na indutância está atrasada de 90º em relação à tensão, e a corrente na
capacitância está adiantada de 90º em relação a essa mesma tensão.

Podemos ver no diagrama fasorial acima que IC e IL estão defasados de 180º, assim sendo,
podemos fazer a soma vetorial de IC com IL. Se considerarmos IC  IL teremos simplesmente a
subtração IC – IL e obteremos o diagrama fasorial a seguir:

A partir da figura acima, podemos construir o triângulo das correntes correspondente ao circuito
RLC paralelo.

7
Do triângulo das correntes teremos:

Dividindo os lados do triângulo das correntes por UG, obteremos o triângulo das admitâncias,
coforme a figura abaixo:

Podemos então escrever:

Isolamos Z desenvolvendo a expressão acima e chegamos a:

Na equação acima quando XL = XC, teremos Z = R.

Na equação final acima, quando XL = XC a impedância do circuito será igual a R e o circuito se

comportará como um circuito puramente resistivo, da mesma forma que no circuito RLC série.
Nesse caso a tensão aplicada UG e a corrente I estarão em fase. Esta condição é a de
“ressonância do circuito” RLC paralelo.

Num circuito RLC paralelo, para que XL seja igual a XC existirá uma única frequência para que
isso aconteça que é chamada de “frequência de ressonância” ωr ou fr desse circuito.

8
 Sendo ωr = 2fr, teremos:

Podemos perceber que se um resistor, um indutor e um capacitor estão ligados em série ou em

paralelo o valor da frequência de ressonância é calculado com a mesma equação
independentemente do valor do resistor.

Para uma melhor visualização do que acontece num circuito RLC paralelo, devemos analisar a
curva da variação da corrente nesse circuito em função da variação da frequência e analisar
também a curva da variação da impedância em função da frequência.

As variações da corrente e da impedância em função da frequência pode ser analisada através

dos gráficos apresentados abaixo:

Curva da corrente em função da frequência

Curva da impedância em função da frequência

9
Das curvas acima podemos observar que:

 Na frequência de ressonância fr, o circuito é puramente resistivo, ou seja, Z = R e a corrente I

é mínima com o valor .
 Para frequências menores que a de ressonância a impedância diminui, pois, XC  XL, tornando
a impedância do circuito indutiva. Dessa forma a corrente estará atrasada em relação a tensão
aplicada.

 Para frequências maiores que a de ressonância a impedância também diminui, pois XL  XC, o
circuito passa a ter uma impedância capacitiva. Dessa forma a corrente estará adiantada em
relação a tensão aplicada.

Exercícios para resolver:

3. Dado o circuito RLC paralelo abaixo:

Pede-se:

f) O valor da corrente em cada componente.

g) O valor da corrente fornecida pelo gerador.
h) O valor da impedância do circuito.
i) O valor da defasagem entre a tensão do gerador e a corrente fornecida.

10
4. Dado o circuito abaixo:

Sabendo-se que o circuito é capacitivo, determinar:

e) O valor da corrente no resistor.

f) O valor da tensão do gerador.
g) O valor da corrente no capacitor.
h) O valor da reatância indutiva do indutor.
i) O valor do ângulo de defasagem.

11
