Instrumentação Industrial

Lista de exercícios – Elementos Finais de Controle

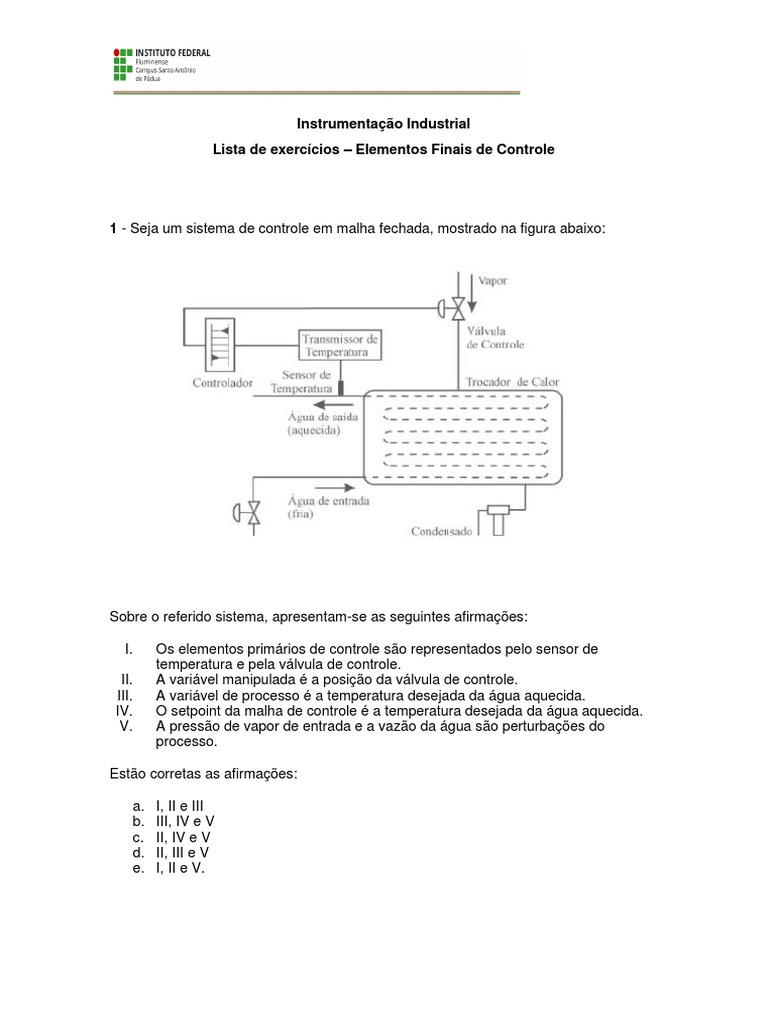

1 - Seja um sistema de controle em malha fechada, mostrado na figura abaixo:

Sobre o referido sistema, apresentam-se as seguintes afirmações:

I. Os elementos primários de controle são representados pelo sensor de

temperatura e pela válvula de controle.
II. A variável manipulada é a posição da válvula de controle.
III. A variável de processo é a temperatura desejada da água aquecida.
IV. O setpoint da malha de controle é a temperatura desejada da água aquecida.
V. A pressão de vapor de entrada e a vazão da água são perturbações do
processo.

Estão corretas as afirmações:

a. I, II e III
b. III, IV e V
c. II, IV e V
d. II, III e V
e. I, II e V.
2 - Os instrumentos que contribuem para a operação adequada de uma planta são
classificados de acordo com a função desempenhada na malha de controle. Com base
nessa afirmação, a alternativa CORRETA é:

a. O transmissor é o dispositivo que, primeiramente, capta a informação relativa à

variável do processo que se pretende controlar.
b. O registrador é o dispositivo responsável apenas pela indicação atual do valor
da variável de saída do processo.
c. A válvula de controle é o elemento que, diretamente, manipula uma variável do
processo com o intuito de modificar a variável de saída do processo.
d. O controlador recebe a informação diretamente do registrador e envia o sinal
para o transmissor.

3 - As indústrias possuem uma gama de instrumentos inteligentes que realizam o

controle de processos de forma automática e remota. Sendo assim, são considerados
elementos finais de controle:

a. Reservatórios, bombas e transmissores de pressão.

b. Reservatórios, bombas e tanques.
c. Reservatórios, bombas e controlador lógico programável.
d. Bombas, resistência elétrica e tanques.
e. Bombas, válvulas e resistência elétrica.

4 - Quanto à classificação dos instrumentos, têm-se as seguintes afirmativas:

I. São instrumentos que detectam as variações na variável medida/controlada

através do elemento primário e enviam à distância.
II. São elementos que estão em contato direto com a variável medida e que
utilizam ou absorvem energia do próprio meio, para fornecer ao sistema de
medição uma resposta em função da variável medida/controlada.
III. São instrumentos que comparam o valor da variável medida/controlada com o
valor desejado e exercem uma ação de correção na variável manipulada.

Pode-se dizer, quanto aos instrumentos citados nas afirmativas, que:

a. I é o controlador, II é o sensor e III é o transmissor.

b. I é o controlador, II é o sensor e III é o comparador.
c. I é o transmissor, II é o controlador e III é o sensor
d. I é o transmissor, II é o sensor e III é o controlador
e. I é comparador, II é o sensor e III é o controlador.

5 – Qual a diferença quanto ao significado dos termos Classe de Vazamento e Classe

de Vedação de uma válvula de controle.

6 - Para que serve o coeficiente de vazão (CV) de uma válvula de controle. Qual a
diferença entre CV e característica de vazão das válvulas de controle?
7 - Identifique a função de cada um dos componentes de uma válvula de listados a
seguir:

• Obturador
• Anel de sede
• Guias do Obturador
• Haste
• Castelo
• Corpo

8 - Como as válvulas são classificadas quanto à sua energia de acionamento?

9 - Qual a diferença entre uma válvula de deslocamento linear e deslocamento rotativo

da haste?

10 - Quais são as vantagens e desvantagens de uma válvula globo sede simples, sede
dupla e gaiola?

11 - Identifique as válvulas a seguir:

(1) Válvula Globo Sede Simples (2) Válvula Globo Sede Dupla

(3) Válvula Guilhotina (4) Válvula Borboleta
