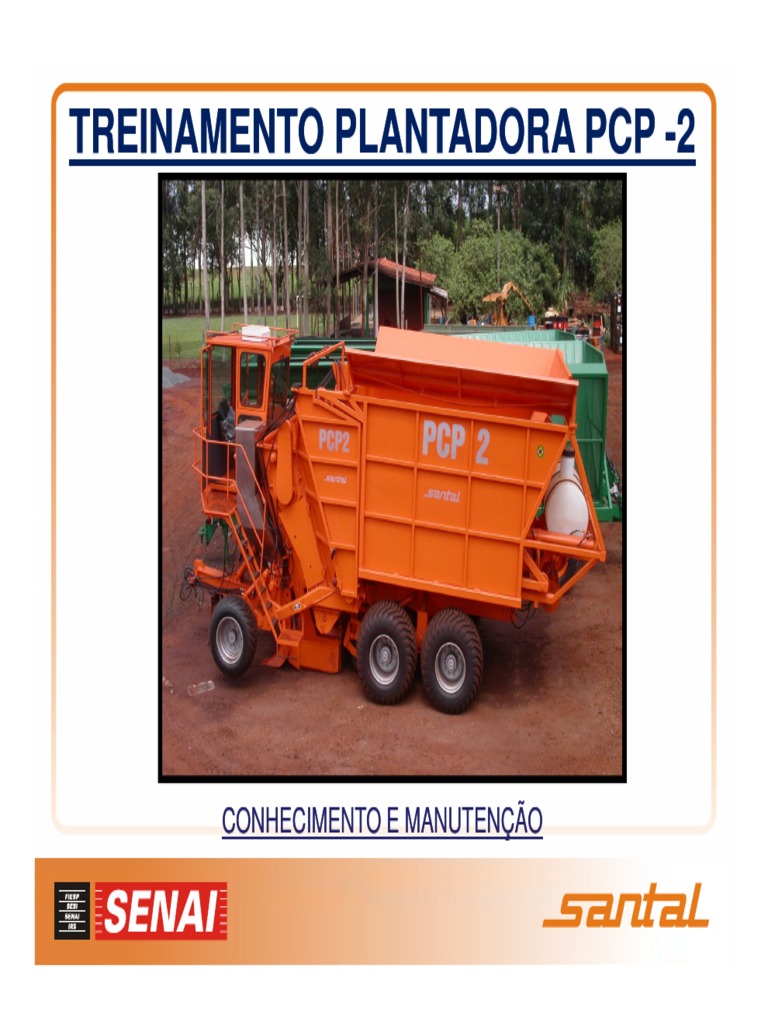

TREINAMENTO PLANTADORA PCP -2

CONHECIMENTO E MANUTENÇÃO
Segurança
 Segurança
• Não permita que outras pessoas além do operador,
principalmente crianças estejam na máquina durante a
operação;
• Evite manobras bruscas que possam provocar acidentes e,
causar danos ao equipamento;
• Não freie bruscamente, para evitar o desequilíbrio da
máquina
• Mantenha todos os acessos e compartimentos internos do
equipamento, fechados e travados antes de movimentar a
máquina;
• Não é aconselhável o trafego em estradas, mas caso
necessário, respeite as normas de trânsito.
 Segurança

• Muito cuidado ao
passar sob a rede
elétrica.
• Caso aconteça o
contato com a rede
elétrica, não saia da
cabine até ter certeza
que a eletricidade
tenha sido desligada!
 Segurança
• Sempre leia todos os
procedimentos antes de
executar qualquer
operação ou conserto;
• Não permita que pessoal
não autorizado permaneça
na máquina enquanto o
serviço estiver sendo
executado;
• Não use roupas ou jóias
soltas que possam se
enroscar nas partes
móveis da máquina
 Segurança
• Antes de ligar o trator,
certifique-se que nenhum
serviço de manutenção
esteja sendo executado;
• Quando fizer a
manutenção, retire a chave
do contato, tranque a
cabine do trator e coloque
um aviso na porta.
“Máquina em manutenção”;
• Antes de ligar o motor,
certifique-se que não há
ninguém nas proximidades
 Segurança
• Nunca suba ou desça da
máquina, quando ela
estiver em movimento;
• Mantenha sempre a
plantadora afastada de
pontos perigosos, tais
como; Buracos, atoleiros
etc...
• O máximo de declividade
do terreno a ser plantado
é de 15%.
 Segurança
• Não remova a tampa do
radiador do trator ou
tanque de expansão com o
motor quente;
• Nas trocas de óleo,
certifique se a temperatura
está abaixo de 60º C, e
que o sistema esteja
despressurizado;
 Segurança

• Evite deixar o motor

funcionando em marcha
lenta por muito tempo;
• Somente coloque o motor
em funcionamento em
locais abertos e bem
ventilados, pois os gases
liberados pelo
escapamento podem ser
letais;
 Segurança
• Não tente limpar,
lubrificar e ajustar
qualquer parte da
máquina com o motor ou
os implementos
funcionando;
• Não se coloque em baixo
da máquina, sem que a
trava de segurança do
cilindro esteja
devidamente aplicada.
 Segurança

• Verifique o torque de
aperto das rodas
diariamente 45Kgfm;
• Mantenha-se sempre
ao lado da banda de
rodagem dos pneus,
durante sua
calibragem;
 Segurança
• Jamais desembuche a
esteira com ela ligada;
• Em serviços de soldagem,
desligue os cabos das
baterias, e colocar o
aterramento diretamente
na peça a ser soldada;
• Verifique visualmente
todos os cabos elétricos, a
fim de evitar curto circuitos
com a estrutura da
máquina;
 Segurança
• Não utilize maçarico para
cortar ou soldar, qualquer
compartimento que esteja
com óleo;
• Antes de substituir
qualquer mangueira,
verifique a especificação
da capacidade de
pressão.
• Mantenha sempre os
extintores carregados e,
um caminhão pipa à cada
frente de trabalho;
 Segurança
• Em caso de principio de
incendio, primeiramente
manter a calma
• Desligar a chave geral da
máquina;
• Em seguida usando o
extintor de água direcionar o
jato de água sobre o foco de
incendio;
• Se possível em forma de
leque;
Cabine
 Cabine
• Montada sobre coxins de
borracha;
• Duas portas de acesso;
• Banco com regulagem e
apoio de braço;
• Ar condicionado ou
climatizador;
• Comandos por
alavancas;
• Painel com controle e
luzes de advertência.
 Cabine
• Montada sobre coxins de
borracha;
• Banco com regulagem e
apoio de braço;
• Ar condicionado ou
climatizador;
• Comandos por Joystick;
• Painel com controle e
luzes de advertência.
 Alavancas de comando
8 alavancas
1. Acionamento das esteiras;
2. Acionamento do flap;
3. Acionamento empurrador do
compartimento de carga;
4. Acionamento da elevação do
compartimento de carga;
5. Acionamento do painel
superior direito;
6. Acionamento do painel inferior
direito;
7. Acionamento do painel
superior esquerdo;
8. Acionamento painel inferior
esquerdo.
 Alavancas de comando
6 alavancas
1. Acionamento das esteiras;
2. Acionamento do flap;
3. Acionamento do empurrador
do compartimento de carga;
4. Acionamento da elevação do
compartimento de carga;
5. Acionamento dedo dosador
direito;
6. Acionamento dedo dosador
esquerdo.
 Joystick lado direito

• Empurrador;
• Esteira;
• Transferidor de
adubo;
• Pulverizador;
• Painéis defletores
lado direito.
 Joystick lado esquerdo

• Painéis defletores
lado esquerdo.
Painel superior
 Ar Condicionado

1. Direcionadores
giratórios do ar;
2. Difusores de ar;
3. Chave de ventilação;
4. Chave do Ar
Condicionado (A/C);
5. Filtro de ar interno;
6. Luz interna da cabine.
 Banco do operador
Com os comandos A, B, C
e os recursos; apoio de
braço articulável e suporte
reclinável, com 3 posições
de regulagem consegue-se
um sentar ergonômico
para operadores de
qualquer estatura.
Componentes
 Comando esteira

• Travamento da
alavanca;
• Regulagem de
pressão.
 Comando esteira

• Acionamento elétrico;
• Maior ergonomia.
 Comando 7 corpos

1. Flap
2. Empurrador
3. Basculamento da
caçamba
4, 5, 6, e 7. Painéis
defletores
1 2 3 4 5 6 7
 Comando dos cilindros

Comando embaixo da
cabine.
• Empurrador;
• Transferidor de
adubo;
• Flap.
 Comando dos cilindros

Comando lateral
• Painéis defletores.
 Comando do trator
• Levante do sulcador;
• Cobridor;
• Rolo traseiro.
 Adubadora

• Duas caixas
individuais em aço
inoxidável;
• Visor de nível e
porta de inspeção;
 Adubadora

• Eixos sem fim

acionados por
motores
hidráulicos;
• Válvula de controle
de aplicação de
adubo.
 Adubadora
• Caixa de adubo única.
 Adubadora

• Eixos sem fim

acionados por
motores hidráulicos;
• Válvula de controle
de aplicação de
adubo.
• Guilhotina para
fechamento de adubo
para manutenção.
 Alimentação

• Eixo sem fim para

transferência de
adubo entre os lados
da adubadora.
 Rolo nivelador traseiro

Função:
• “Quebrar” o lombo de
terra entre os dois
sulcos;
• Melhor regularidade do
terreno.
 Flap
• Utilizado para manter
a quantidade de
toletes alimentados
pelas esteiras em
ambos os lados.
 Caçamba
Compartimento de
carga.
• Basculante com
tampa defletora de
controle de dosagem;
• Acionamento
hidráulico;
• Capacidade
volumétrica de 22 m3
 Empurrador
• Sincronizado por
divisor de fluxo;
• Pistões iguais para
melhor alimentação
da bica.
 Empurrador
• Sincronizado por
divisor de fluxo;
• Pistões iguais para
melhor alimentação
da bica.
• Cilindros menores;
• Roldanas menores.
 Conjunto cobridor
• Sistema pantográfico;
• Discos côncavos de
18”;
• Regulagens de altura
e ângulo.
 Observação
• O pneu acamador de
toletes é opcional da
plantadora
 Esteiras
• Acionamento
independente e
sincronizado por
divisor de fluxo;
• Taliscas recortadas
para melhor
distribuição de
mudas;
 Divisor de fluxo
• Tem a função de
dividir a vazão de
óleo que irá alimentar
as esteiras.
• Esta divisão é feita
igualmente para as
duas saídas.
 Sulcador

• Dois conjuntos com

defletores reguláveis
• Ponteira substituível;
• Caixa distribuidora na
parte traseira;
• Cortina de borracha;
• Regulagem de altura.
 Aplicador de fungicida
• Dois bicos de
pulverização;
• Versão para aplicação de
fungicida, 1 Bomba de
13l/min.
 Aplicador de fungicida

• Reposição por engate

rápido;
• Aplicação por bomba
de XX l/min;
• Filtro na traseira da
máquina.
 Fungicida ou fertilizante liquido
Aplicador de fungicida ou
fertilizante liquido:
• Versão para aplicação de
fungicida ou fertilizante
liquido, 2 Bombas de
18l/min;
• Bombas elétricas com
acionamento
independente;
• Opcional reservatório de
900 litros.
 Função de regulagem

• Na plantadora nova há
possibilidade de fazer
a regulagem do
pulverizador sem que
se precise acionar a
esteira.
• Para isto basta
acionar a chave do
pulverizador na
posição de regulagem.
 Observação

• O sistema elétrico independente é opcional;

somente no caso da utilização de sistema de
pulverização de uma bomba e sem
condicionador de ar.
 Engate

• Sistema pino bola;

• Cabeçalho articulável
no rabicho do trator;
• Corrente de
segurança.
Plantio
• Funções comandadas pelo operador da
plantadora:
– Basculamento da caçamba
– Acionamento do ejetor/ empurrador de mudas
– Controle do flap de distribuição dos toletes entre
as duas bicas
– Controle da esteira de alimentação de mudas
• Funções comandadas pelo operador do
trator:
– Velocidade do plantio
– Altura do sulcador (no final da linha)
 Basculamento da Caçamba

• Acionar a alavanca
de Nº 4 para a
posição A;
 Caçamba

• A caçamba da
plantadora já é
inclinada a partir do
modelo novo;
• Foi retirado o
comando do
basculamento.
 Empurrador
• Após elevar todo o
compartimento de carga
acionar a alavanca de Nº
3 para a posição A.
 Empurrador

• Joystick do lado B
direito do operador;
• Acione a alavanca da
direita para a posição
“A”. A
 Flap

• Acionado pela
alavanca de Nº 2.
 Flap

• Joystick do lado
direito do operador;
• Acione a alavanca da
direita para o lado
que irá cair mais cana
do que o outro.
 Esteira de alimentação

• Ligar a chave de
comando do
pulverizador;
• Acionar a alavanca
de Nº 1.
 Esteira de alimentação

A
• Acionar a chave do
pulverizador na
posição de trabalho;
• Acionar a chave de
comando indicada
para a posição “A”.
 Cobridor

• Regula-se o cobridor
abrindo ou fechando
os discos côncavos
através dos calços
dos braços, dos pinos
dos braços ou roscas
sem fim dependendo
do tipo de solo,
umidade, etc.
 Registro
• Caso houver
necessidade de deixar o
sulco aberto, há um
registro que neutraliza ou
não essa função;
• Pode estar localizado
próximo aos cilindros
hidráulicos de suspensão
ou no interior da cabine.
 Profundidade do sulco

• É obtida através dos

reguladores da roda
guia ou flanges
escalonadas.
• Profundidade do
sulco de 200 a 400
mm.
 Painéis

Tem a função de
ajudar a segurar a
cana dentro da
caçamba.
 Operação dos painéis

5 - Acionamento do painel
superior direito;
6 - Acionamento do painel
inferior direito;
7 - Acionamento do painel
superior esquerdo;
8 - Acionamento painel
inferior esquerdo.
 Operação painéis

Painel superior direito; B

• Movimente a
alavanca esquerda
conforme o indicado
na figura. A
 Operação painéis

Painel inferior direito; A B

• Movimente a
alavanca esquerda
conforme o indicado
na figura.
 Operação painéis

Painel superior
B
esquerdo;
• Movimente a
alavanca a conforme
o indicado na figura.
A
 Operação painéis

Painel inferior
esquerdo; A B
• Movimente a
alavanca a conforme
o indicado na figura.
 Acoplamento no trator
• Deve ser introduzida
no trator a barra de
tração especial com
olhal cônico para
acoplar o pino bola
cônico;
• Fixar a corrente de
segurança existente
no cabeçalho da
plantadora no trator;
 Acoplamento
• O trator deve ter vazão
mínima na bomba de 120
LPM com válvula prioritária
para pelo menos 2
elementos de comando dos
3 necessários;
• Potencia exigida ideal seria
igual ou maior que 220 CV,
permitindo operação com
ate 180 CV dependendo da
topografia e profundidade
do sulco.
 Copiador de solo
• É necessário que um dos
elementos tenha o
sistema de ondulação
para o levantamento dos
sulcadores e rolo
nivelador, caso não
exista no trator o sistema
de ondulação é
obrigatório a introdução
do kit de ondulação
SANTAL copiador de
solo;
 Transporte por terra
Deverá ser feita por pessoas devidamente treinadas, com
sinalizadores e acompanhado por batedores.

Para iniciar o movimento:

A. Acionar o comando do trator levantando os sulcadores
que estão conjugados com os cobridores e rolo
traseiro;
B. A velocidade máxima permitida é de 15 Km/H,
observando sempre as ondulações bruscas da área a
ser trafegada, tomando o cuidado da incidência do
sulcador nas saliências.
Hidráulica
 Manutenção do sistema
hidráulico
•Ao abastecer o sistema, certifique se o bocal de
enchimento está devidamente limpo.
•Mangueiras do sistema hidráulico devem atender
as especificações, quanto à sua capacidade de
pressão.
 Manutenção do sistema
hidráulico
• Há um estudo por parte das fábricas de
componentes hidráulicos dizendo que, mais de
90% dos defeitos hidráulicos, são devido à
contaminação no óleo;
• É necessário a troca do óleo conforme o
especificado;
• Nunca utilize filtros paralelos;
 O que provoca contaminação?

• Sujeira; • Graxa;
• Respingos de solda; • Calor;
• Tinta; • Água;
• Fibras de estopas; • Ar;
• Partículas de • Produtos resultantes
desgaste de metal; da oxidação do óleo;
• Cinzas de cigarro; • Bagaço de Cana.
 Quanto é demais?

1/ Colher de Chá de Poeira Pode

2
Contaminar um Sistema Composto por
um Tambor de 250 litros!
 Tamanhos das particulas

Folgas do A Menor particula Cabelo

Sistema visivel Humano

5 30 40
80
MICRA
 Armazenagem de componentes
hidráulicos
• Proteger com tampas e
bujões os componentes
estocados;
• Limpar os componentes
que serão instalados na
máquina;
• Proteger com tampas e
bujões todas as conexões
expostas dos
componentes.
 Reparo e Montagem de
Componentes
• Estabelecer um processo para que os
reparos sejam efetuados com limpeza;
• Usar a lavadora de cilindros após
brunimento;
• Separar as operações de soldagem e
limpeza;
• Manter fechadas as câmaras do injetor de
combustível .
 Se Não Eliminarmos a
Contaminação
• Podemos esperar:
– Aumento dos custos de garantia;
– Aumento de repetição de tarefas;
– Aumento de falhas repetidas e das falhas
decorrentes destas;
– Redução do nível de satisfação do cliente,
resultando em perda de vendas.
 Pressões de trabalho
Regulagem da válvula de alivio
da esteira.
• Travar os dois motores das
esteiras;
• Colocar o manômetro no pórtico
“A”; A
• Dar partida no trator;
• Acelerar a 1500 RPM;
• Acionar a esteira;
• Verificar no manômetro a pressão B
especificada de 2500 PSI;
• Se houver necessidade regular a
válvula de alivio “B”.
 Pressões de trabalho
Regulagem da válvula de alivio
geral da plantadora.
B
• Colocar o manômetro no
pórtico “A”.
• Dar a partida no trator;
• Acelerar a 1500 RPM;
• Acionar a alavanca do flap até
chegar o fim de curso e
A
mantenha;
• O manômetro devera indicar
2200 PSI;
• Caso não encontre a pressão
especificada regular a válvula
de alivio “B”.
Engate Hidráulico
 Engate

• Para se engatar a
plantadora no trator é
necessário primeiro
que tanto o engate do
trator quanto o da
plantadora estejam
limpos.
 Engate rápido

• Deve verificar-se
também o tipo de
engate utilizado no
trator, deve se utilizar
o mesmo tipo de
engate;
• Caso necessário
compre o engate do
fabricante do trator.
 Engate da esteira

Primeiro deve-se
identificar as
mangueiras:
• Pressão;
• Retorno
 Engate da esteira
• Feito isso, no trator há o
fluxo continuo, deve-se
identificar a saída de
pressão e a entrada do
retorno;
• Geralmente é identificado
por letras ou símbolos;
• OBS: Qualquer duvida
consulte o fabricante do
trator.
Comando dos cilindros e
levante do sulcador
• Para o engate dos
cilindros e levante do
sulcador, é
necessário identificar
os elementos de
comando do trator.
Comando dos cilindros e
levante do sulcador
• Nos elementos de
comando deve-se
sempre ligar as
mangueiras do
comando iguais e
NUNCA colocá-las
cruzadas.
 Mangueira do dreno

• A mangueira do dreno
deve-se ligar no trator
em uma conexão livre
do comando;
• Se ligá-la no retorno
pode-se romper o
retentor dos motores
bem como as carcaças
dos mesmos.
Manutenção
 Conservação geral da
plantadora
• A calibragem dos pneus influi diretamente na
durabilidade dos mesmos. Faça a calibragem com os
pneus frios;
• Realizar a lavagem e calibragem dos pneus uma vez por
semana ou toda vez que se observar a necessidade
numa frequência menor;
• Manter os bicos das válvulas protegidos para evitar a
entrada de impurezas;
• Verificar a necessidade de ajuste das correntes ou troca
a cada 50 horas.
 Conservação geral da
plantadora
Pressão dos pneus:
• Pneus do sistema tandem;
36 PSI para aplicação de torta,
28 PSI para o plantio.
• Pneus das rodas dianteiras de apoio;
36 PSI (pneu Trelleborg)
• Pneus das rodas do cobridor;
15 PSI
 Sistema de Ar Condicionado
Correia
Verificar periodicamente o estado e a tensão da correia;
Condensador
Sujeiras nas aletas do condensador prejudicam o
funcionamento do ar condicionado;
Filtro de ar
Limpe frequentemente, dependento da concentração de
poeira.
Diariamente, aplique um jato de ar comprimido na polia do
compressor.
 Bateria
• Nunca teste uma bateria provocando curto entre os
bornes;
• Sempre mantenha as baterias limpas;
• Revise periodicamente o estado dos cabos;
• Nos períodos inativos da máquina mantenha a carga das
baterias;
• Sempre remova primeiro os cabos negativos e depois os
positivos.
 Iluminação
• Mantenha na frente de trabalho um jogo com lâmpadas
e fusíveis para hora da necessidade;
• Utilize sempre lâmpadas com a mesma potência
(Watts);
• A tensão é de 12 Volts para todo o circuito.
• No caso de queima freqüente de um fusivel, localizar a
causa;
• Nunca utilize um fusível com capacidade diferente do
original.
 Conservação da máquina
em períodos inativos
•Faça uma lavagem geral e rigorosa na máquina; sem
limpeza não existe conservação.
• Faça um engraxamento geral na máquina;
• Mensalmente, aplique um carga lenta nas baterias.
• Aplique uma fina camada de graxa na extensão
exposta das hastes dos cilindros hidráulicos;
• Apóie a máquina sobre calços ou cavaletes,
devidamente dimensionados, de modo a evitar que os
pneus sustentem todo o peso;
• Acione o sistema de ar condicionado uma vez por
semana;
 Conservação da máquina
em períodos inativos
• Baterias sem utilização (em períodos
inativos), que não recebem carga
periódica, estão sujeitas a um processo de
sulfatação das placas;
• Este processo pode inutilizar a bateria.
Retorno da máquina ao trabalho

• Remova os calços sob a máquina e

calibre os pneus;
• Verifique a necessidade de trocar, fluidos,
óleo ou filtros; Faça se for necessario;
• Acione todos os sistemas da máquina e
verifique o seu funcionamento.
