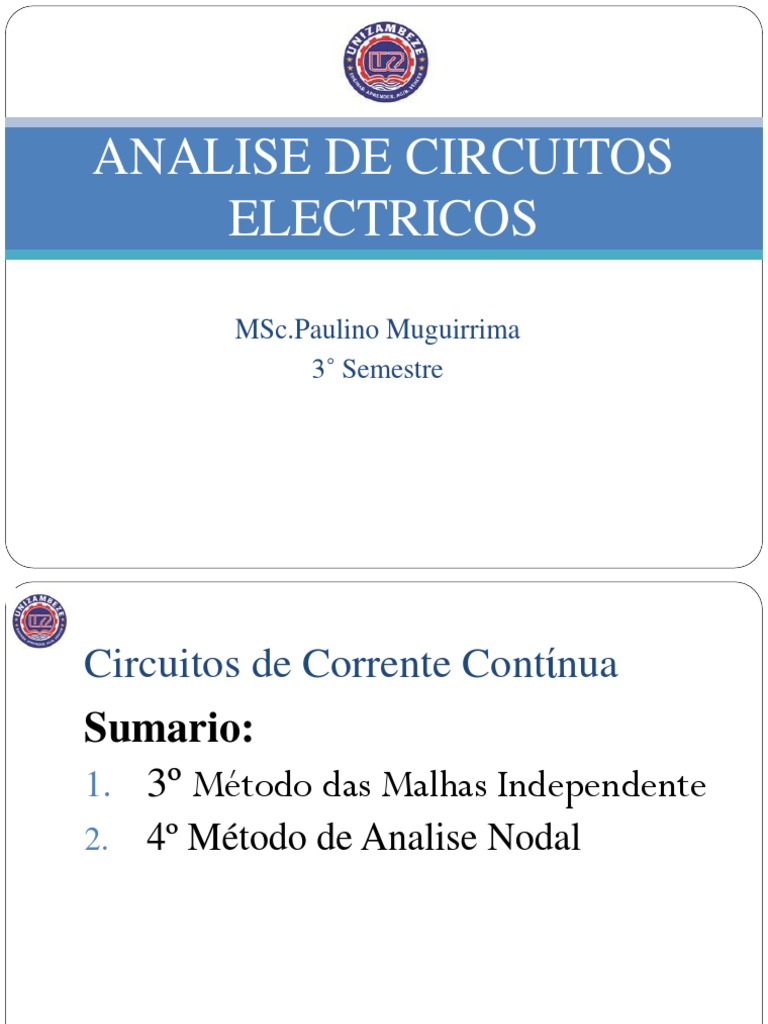

ANALISE DE CIRCUITOS

ELECTRICOS

MSc.Paulino Muguirrima
3˚ Semestre
 Circuitos de Corrente Contίnua
Sumario:
1. 3º Método das Malhas Independente
2. 4º Método de Analise Nodal

2
 3º Método das Malhas Independente
 Ex: Calcule o circuito pelo método das Malhas Independente

3
 3º Método das Malhas Independente
 Algoritmo de Calculo
1) Determinar o número das equações necessárias (número de malhas
independentes) ou numero das malhas ou número das correntes de
malha. 𝑁 0 = 𝑟 − 𝑟𝑐 − 𝑁 − 1
2) Escolher as malhas independentes e marcar os sentidos das correntes
de malha (estes sentidos são sentidos de percurso pela malha).
a) Qualquer malha escolhida não deve conter fontes de corrente.
b) Para levar em conta as influências das fontes de corrente sobre a
distribuição de potenciais e correntes num circuito eléctrico é preciso
marcar também as correntes de malhas conhecidas quantas tantas
fontes de corrente tem o circuito a calcular. O valor da corrente é igual
a J respetivo e sentido desta deve coincidir com o J respetivo.
c) Uma malha com a corrente de malha conhecida deve conter só uma
fonte de corrente.

4
 3º Método das Malhas Independente
3) Construir as equações pela 2ºlei de Kirchhoff para cada
malha escolhida.
4) Resolver o sistema de equações ou seja determinar as
correntes de malha. Se a corrente de malha e negativa
significa que o sentido verdadeiro é o contrário.
5) Determinar as correntes nos ramos. Nos ramos
independentes a corrente é igual a corrente de malha.
Num ramo comum a corrente calcula-se como a soma
algébrica das correntes de malha.
6) Fazer a prova usando a equação de equilíbrio de potência.

5
 3º Método das Malhas Independente

6
 4º Método: Método de Analise Nodal
 Ex: calcule o circuito pelo metodo de analise Nodal

7
 4º Método: Método de Analise Nodal
Neste método as incognitas sao os potenciais dos nós.
Algoritmo de Calculo
1) Potencial de um nó igual a zero.
0
2) Determinar o número das equações necessárias 𝑁𝑒𝑞 =
𝑁 − 1.
Nota: quando alguns ramos contem só fontes de tensão, o
numero de equações necessária determina-se pela seguinte
0 =𝑁−1−𝑟
formula 𝑁𝑒𝑞 𝑓𝑖,
𝑟𝑓𝑖 → 𝑛𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑟𝑎𝑚𝑜𝑠 𝑞𝑢𝑒 𝑠𝑜 𝑡𝑒𝑚 𝑓𝑜𝑛𝑡𝑒𝑠 𝑑𝑒 𝑡𝑒𝑛𝑠𝑎𝑜.

8
 4º Método: Método de Analise Nodal
3) Construir as equações segundo o método de análise nodal,
para cada nó de potencial incógnita escreva-se uma equação
que consiste:
a) Na esquerda: um produto entre potencial do nó em
questão e condutância própria com sinal (+) e soma dos
produtos entre potencial do nó vizinho e condutâncias
mútuas respectivas com sinal (-).
b) Na direita: soma algébrica dos produtos 𝐸𝑘 𝑔𝑘 ligados com
o nó em questão e soma algébrica de corrente de fontes de
correntes, ligados com o mesmo nó.

9
 4º Método: Método de Analise Nodal

𝜑1 𝑔2 + 𝑔3 + 𝑔5 − 𝜑2 𝑔3 + 𝑔5 = 𝐸2 𝑔2 − 𝐸3 𝑔3 + 𝐽1
−𝜑1 𝑔3 + 𝑔5 + 𝜑2 𝑔3 + 𝑔4 + 𝑔5 = 𝐸3 𝑔3 − 𝐸4 𝑔4 − 𝐽6

 Calculo das correntes

𝜑3 −𝜑1 +𝐸2
1. 𝜑1 = 𝜑3 − 𝐼2 𝑅2 + 𝐸2 → 𝐼2 = = 𝐸2 − 𝜑1 𝑔2
𝑅2
𝜑1 −𝜑2 +𝐸3
2. 𝜑2 = 𝜑1 − 𝐼3 𝑅3 + 𝐸3 → 𝐼3 = = 𝜑1 − 𝜑2 + 𝐸3 𝑔3
𝑅3
𝜑2 −𝜑3 +𝐸4
3. 𝜑3 = 𝜑2 + 𝐸4 − 𝐼4 𝑅4 → 𝐼4 = = 𝜑2 + 𝐸4 𝑔4
𝑅4
𝜑1 −𝜑2
10 4. 𝐼5 = = 𝜑1 − 𝜑2 𝑔5
𝑅5
 4º Método: Método de Analise Nodal

11
12
 ETH = R2 [V1/ (R1 + R2 )] = 5[10/(5+5)] =5V

13 RTH = RAB =R1* R2 /( R1 + R2 ) = 5*5/(5+5) = 2.5

 U = R3[ETH /(RTH + R3)] = 2[5/(2.5 + 2)] = 2.22V

14
15 IN = V1 /R1 = 10/5 = 2A
 RN = R1 || R2 = 5*5/10 = 2.5 

I = IN * RN /(RN + R3 ) = 2*2.5/(2.5 + 2) = 1.1 A
