WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370

Relatório de Avaliação de Iluminação - NR-17

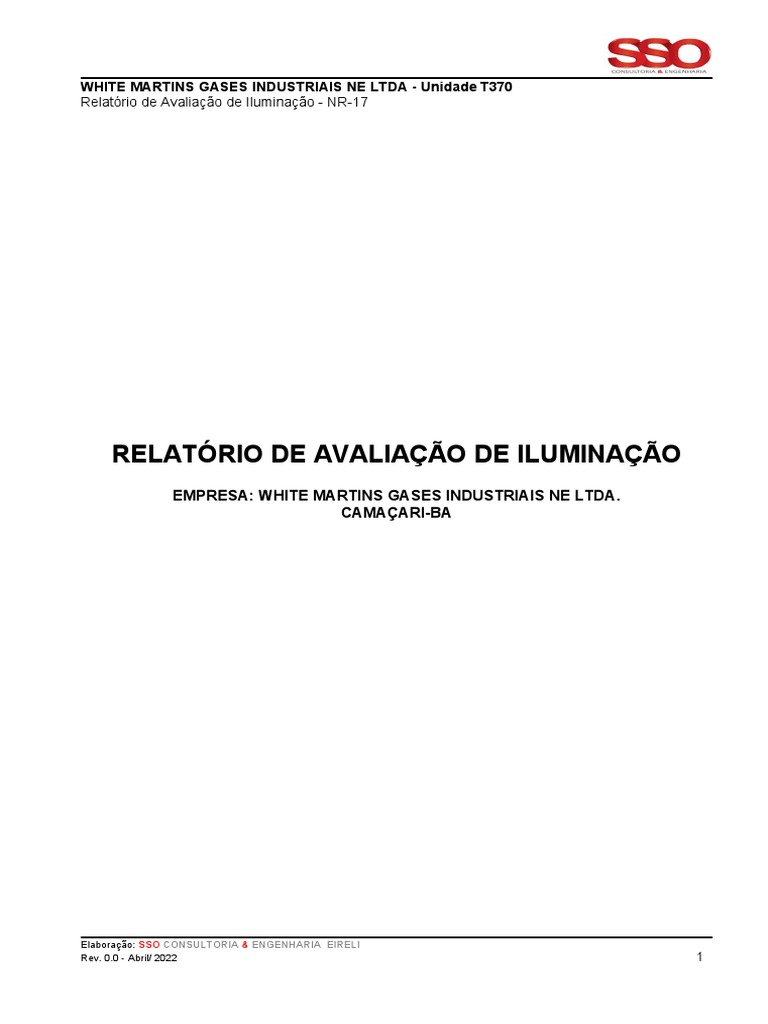

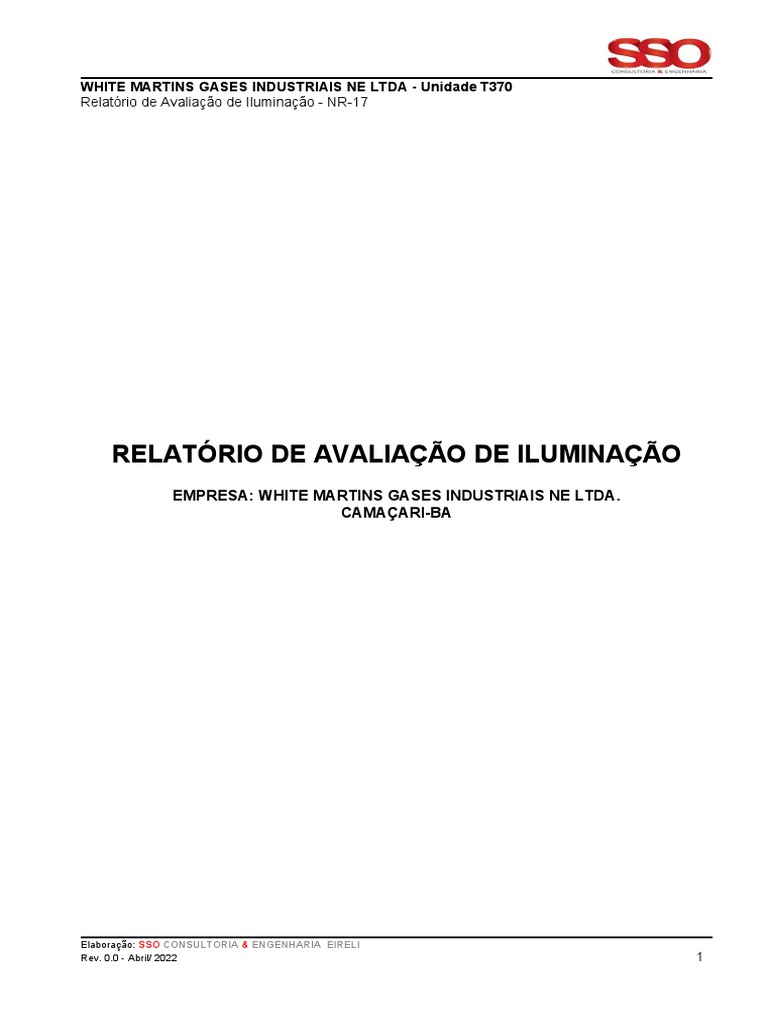

RELATÓRIO DE AVALIAÇÃO DE ILUMINAÇÃO

EMPRESA: WHITE MARTINS GASES INDUSTRIAIS NE LTDA.
CAMAÇARI-BA

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 1
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

SUMÁRIO

I. OBJETIVO................................................................................................................................. 3

II. DOCUMENTOS DE REFERÊNCIA...........................................................................................3

III. DEFINIÇÕES............................................................................................................................ 3

IV. SISTEMÁTICA/ METODOLOGIA DE ANÁLISE E AVALIAÇÃO..............................................4

V. RESULTADOS OBTIDOS - AVALIAÇÃO QUANTITATIVA .......................................................6

VI. DISCUSSÃO DOS RESULTADOS/ RECOMENDAÇÕES........................................................7

VII. CONSIDERAÇÕES GERAIS.................................................................................................. 8

VIII. ANEXOS............................................................................................................................... 8

1 - Resultados de Iluminamento;

2- Certificado de Calibração e Aferição do Equipamento.

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 2
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

I - OBJETIVO

Determinar e avaliar os Níveis de Iluminamento nos interiores das instalações da WHITE

MARTINS GASES INDUSTRIAIS NE LTDA. - Unidade T370 - CAMAÇARI- BA, através dos níveis
de iluminância (LUX), definidos como parâmetros de avaliação os constantes na NR 17 e NHO - 11/
2018.

II - DOCUMENTOS DE REFERÊNCIA

 Portaria 3.214/78 do MTE – Norma Regulamentadora 17;

 Portaria MTE Nº 876 DE 24/10/2018;

 Procedimento Técnico NHO 11/2018 - Norma para Avaliação dos níveis de iluminamento em
ambientes internos de trabalho – MTE/Fundacentro.

III - DEFINIÇÕES

 Ângulo de corte: Medido a partir do plano horizontal, abaixo do qual a lâmpada – ou mais de
uma lâmpada - é protegida pela luminária da visão direta do observador.

 Área adjacente: Área próxima à de trabalho, a partir da região definida como entorno Imediato.

 Área da tarefa: Área parcial em um local de trabalho no qual determinada tarefa visual é
realizada, podendo estar contida em um plano horizontal, vertical ou inclinado.

 Área de trabalho: Corresponde à combinação das diversas áreas das tarefas realizadas em um
mesmo ambiente, que pode envolver tarefas visuais diferentes, implicando ou não em diferentes
níveis de iluminação.

 Campo de Trabalho: Região onde, para qualquer superfície nela situada, exigem-se condições
de iluminância apropriadas ao trabalho visual a ser realizado.

 Entorno imediato: Uma zona de no mínimo 0,5 m de largura ao redor da área da tarefa dentro
do campo de visão.

 Iluminância: Razão do fluxo luminoso incidente em um elemento de superfície que contém o

ponto dado e a área desse elemento. Unidade: lux (lm.m-2).

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 3
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17
 Luminância: Razão entre a intensidade do fluxo luminoso emitido por uma superfície em uma
dada direção e a área dessa superfície projetada ortogonalmente sobre um plano perpendicular
àquela direção.

 Lux (lx): Iluminância de uma superfície plana de 1 m2 de área, sobre a qual incide
perpendicularmente um fluxo luminoso de 1 lúmen, uniformemente distribuído.

 Luxímetro: equipamento que mede o nível de iluminamento, constituído de célula fotoelétrica

que ao incidir luz sobre sua superfície gera corrente elétrica.

 Medição de Iluminação: é a mensuração do nível de iluminamento, através do uso de

equipamento chamado luxímetro.

 Nível de Iluminação: é a quantidade de LUX medida num determinado plano.

 Nível de iluminamento mínimo (E): Valor abaixo do qual não convém que a iluminância de uma
tarefa específica, um ambiente ou uma atividade de trabalho seja reduzida. Unidade: lux.

 Refletância: Para uma determinada radiação incidente, é a razão do fluxo luminoso refletido
para o fluxo incidente. Unidade: lux ou %.

 Reflexão veladora ou ofuscamento refletido: Reflexões especulares que aparecem sobre o

objeto observado e que o mascaram total ou parcialmente pela diminuição do contraste.

 Tarefa visual: Todos os elementos visuais da tarefa a ser realizada.

IV - SISTEMÁTICA/METODOLOGIA DE ANÁLISE E AVALIAÇÃO

1 - Introdução

A Portaria 3.214/78 do atual Ministério do Trabalho e Emprego, em sua Norma

Regulamentadora NR-17, item 17.5.3.3, estabelece que os métodos de medição e os níveis
mínimos de iluminamento a serem observados nos locais de trabalho são os estabelecidos na
Norma de Higiene Ocupacional n.º 11 (NHO 11) da Fundacentro - Avaliação dos Níveis de
Iluminamento em Ambientes de Trabalho Internos.

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 4
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

2 - Estratégia de Avaliação

2.1 - Instrumental

As medições dos Níveis de Iluminância (Lux) foram realizadas utilizando-se o Luxímetro da marca
Hagner, modelo EC1, nº de série: 53931, o qual possui uma foto-célula sensível ao espectro de
C.I.E, com filtro de correção de cor.

2.2 - Metodologia do Processo de Avaliação

A avaliação foi baseada em dispositivos legais e comparada com os Níveis mínimos de

iluminamento da NHO-11/2018, para as avaliações de iluminação de interiores.

Foram realizadas medições dos níveis de iluminamento na área da tarefa e no ambiente de

trabalho, nos períodos diurno e noturno, onde se realizam as tarefas visuais, utilizando-se luxímetro
com fotocélula corrigida para sensibilidade do olho humano e em função do ângulo de incidência.

O equipamento foi posicionado com a superfície da fotocélula alinhada no plano horizontal

no local correspondente ao campo de trabalho avaliado. Para cada área da tarefa avaliada, as
medições foram obtidas após o período necessário para estabilização da fotocélula, sendo
considerada a média do período medido.

Conforme Critério da NHO Nº 11, a iluminância foi medida na área da tarefa e comparada
com os valores mínimos exigidos correspondentes ao valor da iluminância mínima E (lux) para as
tarefas apresentadas no Quadro nº 1/NHO-11.

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 5
 WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17
V - RESULTADOS OBTIDOS - AVALIAÇÃO QUANTITATIVA

1. Descrição do Ambiente Avaliado

1.1 Administrativo
1.2 Manutenção
1.3 Área Gerais
1.4 Áreas Externa

Possui construção em concreto, com piso revestido em cerâmica, climatizadas e iluminadas

artificialmente e naturalmente através das janelas sem persianas, são utilizados terminais de
informática fixos ou móveis e acessórios como impressora e scanners. O serviço realizado nesse
setor exige esforços intelectuais, tais como: acompanhamento de processo, elaboração de
documentos e planilhas, outras demandas administrativas e analises quimicas
Ambiente operacional,compreender as fases de serviços destinados a produzir e acumular alcool,
excetuando leituras, inspeções e manobras operacionais, excetuando leituras, inspeções e
anotações.

3
4
2
2. Avaliação de Iluminância

Agente de Risco Ergonômico: Níveis de Iluminância - NR 17

Metodologia de Avaliação: Procedimento Técnico NHO 11/2018 - MTE/Fundacentro.
Níveis de iluminamento mínimo (E- lux) considerado: NHO 11/2018 - MTE/Fundacentro - Quadro 1.
Período da Amostragem: Maio 2022.
Horário de realização: Diurno e Noturno.

2.1. Resultados Obtidos

Os resultados de iluminação (LUX) obtidos para as áreas da tarefa avaliadas encontram-se no

Anexo 1.

Elaboração: SSO CONSULTORIA & ENGENHARIA EIRELI

Rev. 0.0 - Abril/ 2022 6
 WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

VI - DISCUSSÃO DOS RESULTADOS

Baseando-se nos dados obtidos durante as Avaliações Quantitativas verifica-se que:

 Os resultados obtidos nos pontos:

1,6,7,8,9,13,14,15,16,17,20,21,37,38,39,40,41,42,45,46,50,75,79. Foram considerados confortáveis,
conforme limites estabelecidos.

 Os resultados obtidos nos pontos: 25,26,27,28. Foram considerados desconfortáveis conforme

limites estabelecidos, através dos resultados obtidos é perceptível que a área da tarefa pode sofrer
iluminação excessiva de luz natural.

 Os resultados obtidos nos pontos:

2,3,10,11,18,19,22,23,24,32,33,34,51,52,53,54,55,56,57,63,64,65,66,71,76,80.Foram considerados
desconfortáveis conforme limites estabelecidos, através dos resultados obtidos é perceptível que a
área da tarefa pode sofrer iluminação excessiva (mudança de layout).

 Os resultados obtidos nos pontos:

4,5,12,29,30,31,35,36,43,44,47,48,49,58,59,60,61,62,67,68,69,70,72,73,74,77,78,81,82,83,84,85,86
,87,88,89,90,91,92,93,94,95,96,97,98,99,100,101,102,103,104,105,106,107,108,109,110,111,112,1
13,114,115,116 . Foram considerados desconfortáveis conforme estabelecidos, através dos
resultados obtidos é perceptível que a área da tarefa pode sofrer insuficiência de iluminação na
tarefa.

VII - CONSIDERAÇÕES GERAIS

Os dados constantes neste relatório representam as condições encontradas no período em

que foram efetuadas as medições. Qualquer alteração nos processos, nos procedimentos ou nas
condições operacionais ou ambientais, certamente implicará em uma variação das condições de
exposição ocupacional, sendo recomendado à realização de novo estudo.

Elaboração: SSO CONSULTORIA &ENGENHARIA EIRELI

Rev. 0.0 - Fevereiro/ 2020 7
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

VIII - ANEXOS

1 - Resultados de Iluminamento;

2- Certificado de Calibração e Aferição do Equipamento.

Camaçari, 05 de Maio de 2022.

Eliziane Ap. do N. Costa

Engenheira Ambiental/ Segurança do Trabalho
CREA/SE: 270886421-1

Elaboração: SSO CONSULTORIA &ENGENHARIA EIRELI

Rev. 0.0 - Fevereiro/ 2020 8
WHITE MARTINS GASES INDUSTRIAIS NE LTDA - Unidade T370
Relatório de Avaliação de Iluminação - NR-17

ANEXO 1 – Resultados de Iluminamento;
