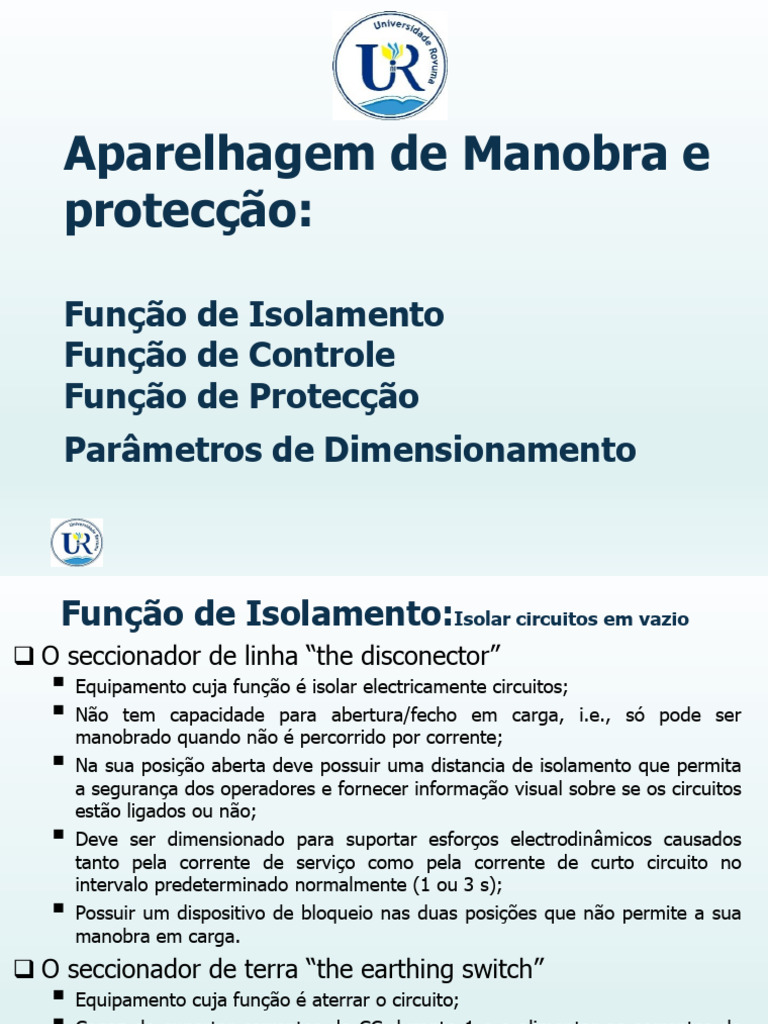

Aparelhagem de Manobra e

protecção:

Função de Isolamento
Função de Controle
Função de Protecção
Parâmetros de Dimensionamento
 Função de Isolamento:Isolar circuitos em vazio
 O seccionador de linha “the disconector”
 Equipamento cuja função é isolar electricamente circuitos;
 Não tem capacidade para abertura/fecho em carga, i.e., só pode ser
manobrado quando não é percorrido por corrente;
 Na sua posição aberta deve possuir uma distancia de isolamento que permita
a segurança dos operadores e fornecer informação visual sobre se os circuitos
estão ligados ou não;
 Deve ser dimensionado para suportar esforços electrodinâmicos causados
tanto pela corrente de serviço como pela corrente de curto circuito no
intervalo predeterminado normalmente (1 ou 3 s);
 Possuir um dispositivo de bloqueio nas duas posições que não permite a sua
manobra em carga.
 O seccionador de terra “the earthing switch”
 Equipamento cuja função é aterrar o circuito;
 Capaz de suportar correntes de CC durante 1 s e alimentar as correntes de
descargas dos cabos;
 Possuir dispositivo de bloqueio na posição fechada
2
Função de Controle
A função de controle da subestação e usada para manobrar
(abrir ou fechar) os circuitos em carga.

 O interruptor “the switch”

 Equipamento cuja função é ligar, desligar ou comutar circuitos
eléctricos;
 Só podem ser accionados quando percorridos pela corrente nominal (
aqui foram dimensionados) ou pequenas sobrecargas;
 O Seccionaor de corte em carga “the switch disconector”
 É o interruptor que quando estiver na sua posição aberta tem as
mesmas funções do seccionador;
 O contactor
 É um dispositivo electricamente controlado que permite estabelecer ou
interromper o circuito;
 Geralmente usado nos quadros de alimentação de motores,
 Muitas vezes associado com fusíveis para limitar os picos de corrente e
interromper as correntes de CC

3
Função de Protecção
A função de protecção tem que rapidamente eliminar todas
as sobrecorrentes, sobrecargas e curto circuitos na rede
eléctrica e garantir a segurança das pessoas e limitar os
danos dos equipamentos

O fusível “the fuse”

 Equipamento cuja função é isolar um circuito
quando da ocorrência de sobrecargas e/ou defeitos;
 A escolha do fusível depende do tipo da tensão,
corrente de serviço, do tipo do alimentador, das
correntes de partida e da gama da sua utilização.
O disjuntor “the circuit breaker”
 Equipamento cuja função é interromper um circuito
eléctrico quer em condições nominais quer em
condições de defeito;
4
Parâmetros de Dimensionamento (1)
O dimensionamento da aparelhagem de manobra é
efectuado por forma a ter em conta as solicitações a que
são sujeitos no local de instalação

Tensão de serviço:Designa-se de tensão de serviço a

tensão que estiver aplicada nos terminais do equipamento, por
ex. 33 kV.
Tensão Maximas: refere-se ao limite superior da tensão
mais elevada da rede na qual a aparelhagem vai ser instalada.
Alguns valores normalizados em kV: 3.6; 7.2; 12; 24; 36; 52;
72.5; 100; 122; 145; 170; 245; 300; 362; 362; 420;etc.
Nível de isolamento: refere-se a tensão que o
equipamento deve suportar caso seja sujeito a sobretensoes de
manobra ou atmosféricas. É definido em função da tensão de
choque (positiva ou negativa) aplicada ao aparelho e da tensão a
frequência industrial que o aparelho suporta durante 1 minuto

5
 Parâmetros de Dimensionamento (2)
Frequência Nominal: dois valores são normalmente
usados 50 e 60 Hz
Corrente nominal: valor nominal da intensidade da
corrente à frequência industrial que percorre o aparelho em
permanência sem aquecimento excessivo das diferentes
partes constitutivas de serviço
Poder de corte nominal: valor máximo da intensidade da
corrente que o aparelho é capaz de interromper
Poder de fecho nominal: valor mais elevado da
intensidade da corrente que pode percorrer o equipamento
a momento do seu fecho
Resistência do equipamento: Corrente limite térmica I1s
e corrente limite dinâmica I1k
6
Parâmetros de Dimensionamento (3)
Nível de Un In I1s Poder de Poder de
Isolamento I1k Corte Fecho
Disjuntor * * * * * *
Seccionador * * * * * * (só no
de corte em caso de
carga/ ligação
Interruptor rápida)
Seccionador * * *
Seccionador * * (so se * * (só no
de Terra indicado caso de
pelo ligação
fabricante rápida)
Base Fusível * *
Cartucho * * *
