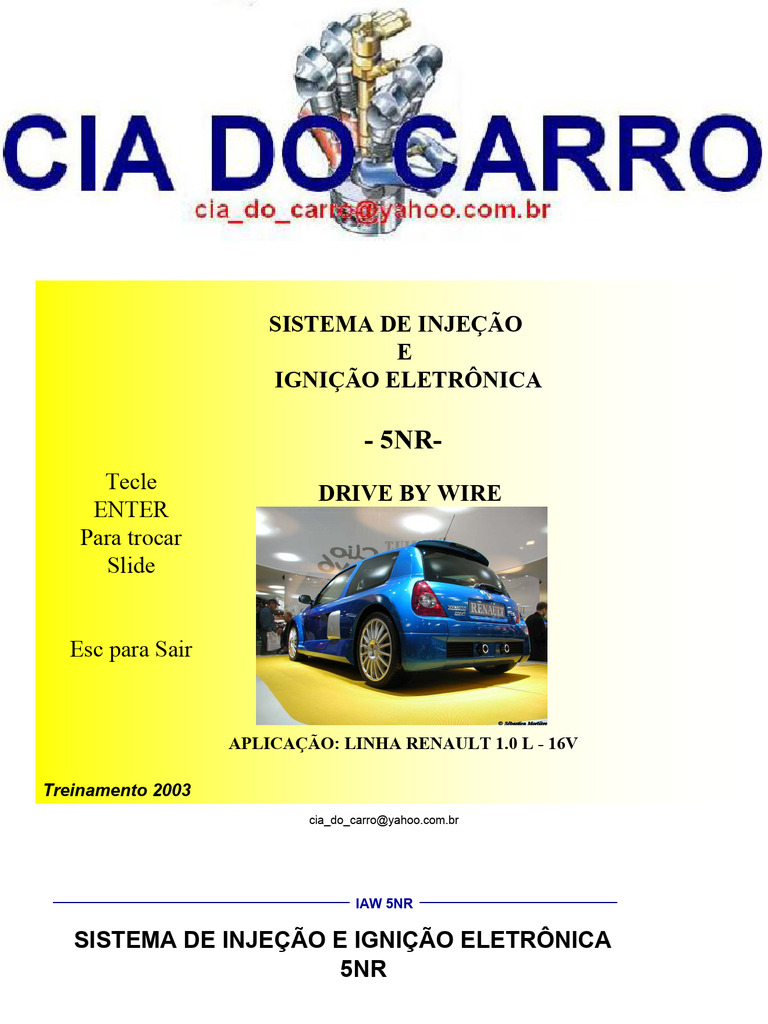

SISTEMA DE INJEÇÃO
E
IGNIÇÃO ELETRÔNICA
- 5NR-
Tecle
DRIVE BY WIRE
ENTER
Para trocar
Slide
cia_do_carro@yahoo.com.br
IAW 5NR
APLICAÇÃO:
Treinamento 2003
2
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
3
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
4
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
5
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
6
cia_do_carro@yahoo.com.br
IAW 5NR
ACELERADOR ELETRÔNICO
Treinamento 2003
7
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
8
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
9
cia_do_carro@yahoo.com.br
IAW 5NR
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
11
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
12
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
13
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
14
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
15
cia_do_carro@yahoo.com.br
IAW 5NR
cia_do_carro@yahoo.com.br
IAW 5NR
TRANSMISSÃO DE TORQUE
Treinamento 2003
17
cia_do_carro@yahoo.com.br
IAW 5NR
TRANSMISSÃO DE TORQUE
1. Pelo ar.
» Cálculo do torque objetivo
» Transformação em quantidade de ar
» Pilotagem do corpo de borboleta (com servocontrole de
posição)
2. Pelo avanço.
» Cálculo do rendimento de avanço
Que permite modular o torque feito com o ar.
Treinamento 2003
18
cia_do_carro@yahoo.com.br
IAW 5NR
Funções internas:
Treinamento 2003
19
cia_do_carro@yahoo.com.br
IAW 5NR
cia_do_carro@yahoo.com.br
IAW 5NR
ESTRATÉGIAS DE FUNCIONAMENTO
Objetivo:
Treinamento 2003
21
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
22
cia_do_carro@yahoo.com.br
IAW 5NR
ESTRATÉGIAS DE FUNCIONAMENTO
Cut - off:
Treinamento 2003
23
cia_do_carro@yahoo.com.br
IAW 5NR
ESTRATÉGIAS DE FUNCIONAMENTO
Power-Latch:
Treinamento 2003
24
cia_do_carro@yahoo.com.br
IAW 5NR
Estratégia:
A central estima pelo desvio da sonda lambda a carga do cânister e opera uma
diminuição do tempo de injeção a fim de compensar os vapores de gasolina
provenientes do cânister.
Distinguem-se vários modos de purga do cânister:
- Purga nos modos Estabilizado e Aceleração.
- Purga Cega (ciclo aberto): aplica-se em plena carga e em modo de
emergência.
- Não há purga durante as desacelerações.
Treinamento 2003
25
cia_do_carro@yahoo.com.br
IAW 5NR
CONTROLE DA DETONAÇÃO:
Componente:
Sensor de Detonação, Determinação do Cilindro 1
Comando:
Mediante leitura da central por intermédio do sensor de
detonação do ruído motor a partir de um limite de rotação e do
rendimento de aspiração.
ESTRATÉGIA:
Na presença de detonação, a central efetuará uma retirada do
avanço, individualmente por cilindro, assim como uma correção
na mistura a partir de uma rotação limite, a fim de proteger o
aumento da temperatura da câmara de combustão e do
catalisador.
Treinamento 2003
26
cia_do_carro@yahoo.com.br
IAW 5NR
COMANDO DO AR CONDICIONADO:
.
COMANDO:
A central comanda, a partir do acionamento da Climatização, o relé
para permitir o atracamento do compressor.
ESTRATÉGIA:
Ao solicitar a Clim ON, a central opera comandos sobre:
- a instrução de rotação em marcha lenta (mais elevada de 50 a 100
rpm conforme versão);
- o débito de ar e o avanço para compensar o aumento de carga sobre
o motor e obter a rotação adequada;
Treinamento 2003
27
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
28
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
29
cia_do_carro@yahoo.com.br
IAW 5NR
A central 5NR integra a função CAN, que permite o diálogo entre as diferentes
centrais que equipam o veículo.
Definição:
O CAN é:
- Um protocolo de comunicação serial, otimizado em relação ao sistema
ISO/OSI e em relação às aplicações de sistemas em tempo Real.
- Um protocolo de transmissão de dados de alta velocidade (1M bits/s)
Treinamento 2003
30
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
31
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
32
cia_do_carro@yahoo.com.br
IAW 5NR
Treinamento 2003
33
cia_do_carro@yahoo.com.br
IAW 5NR
SAFETY
Os modos de emergências aplicados durante o funcionamento do motor,
são determinados pelo sistema 5NR a partir das panes detectadas, a fim de
garantir ao usuário do veículo uma perfeita segurança para controlar seu
veículo.
São distinguidos vários níveis de estratégia SAFETY
SAFETY nível 1 (detecção de panes dos componentes)
SAFETY nível 2 (monitoramento da coerência dos sensores e da
transmissão de torque)
SAFETY nível 3 (autoverificação da central)
O funcionamento do sistema terá suas reações reduzidas em função das
panes, relacionadas com o acendimento do indicador de defeito ou indicador
de defeito de gravidade 2.
A saída do modo de emergência aplicado será efetuado por uma Chave
OFF/Chave ON.
Treinamento 2003
34
cia_do_carro@yahoo.com.br
IAW 5NR
cia_do_carro@yahoo.com.br
IAW 5NR
SAFETY NÍVEL 2
COMPONENTES ENVOLVIDOS
-Central 5NR (anomalia nas memórias RAM, ROM, Memória salva,
Microprocessador e Conversor)
>>> acendimento do indicador de gravidade 2
SAFETY NÍVEL 3
COMPONENTES ENVOLVIDOS
- Central 5NR (auto-monitoramento)
>>> acendimento intermitente do indicador de gravidade 2.
Treinamento 2003
36
cia_do_carro@yahoo.com.br
IAW 5NR
DIAGNOSE
Treinamento 2003
